分類
參數
數值
基本參數
工作電壓
DC5～24 V，推薦使用12V 1A
尺寸
74*24*22mm（長* 寬* 高，不含端子）
安裝方式
導軌式安裝
Reload按鍵
長按可恢復出廠設置
指示燈
POWER、WORK、NET、CAN
接口參數
CAN口規格

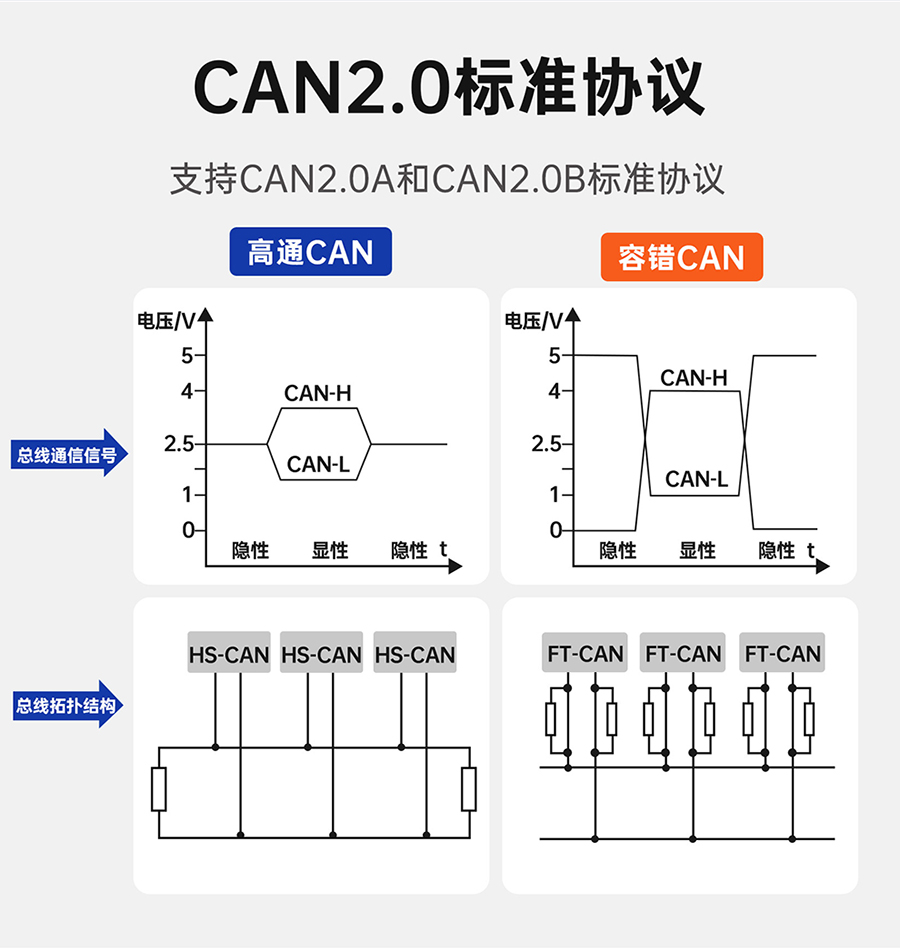

1路CAN口，支持標準CAN2.0A/B，按壓端子接線
CAN口波特率
5kbps~1000K bps,支持自定義
終端電阻
內置CAN總線120Ω終端電阻
網口規格
RJ45、10/100Mbps、交叉直連自適應
工作環境
工作溫度
-40~85℃
儲存溫度
-40~105℃
工作濕度
5%～95% RH(無凝露)
存儲濕度
軟件功能
網絡協議

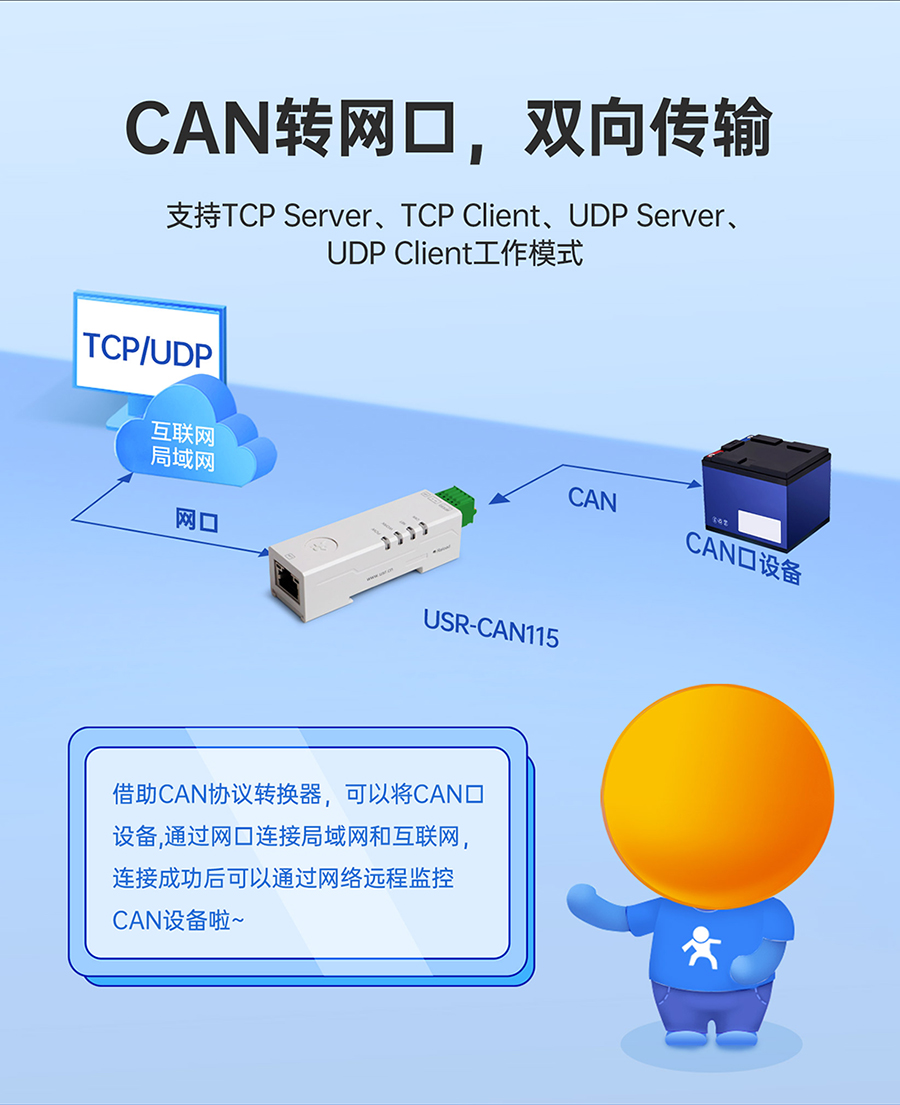

TCP server、TCP client、UDP server、UDP client
轉換模式

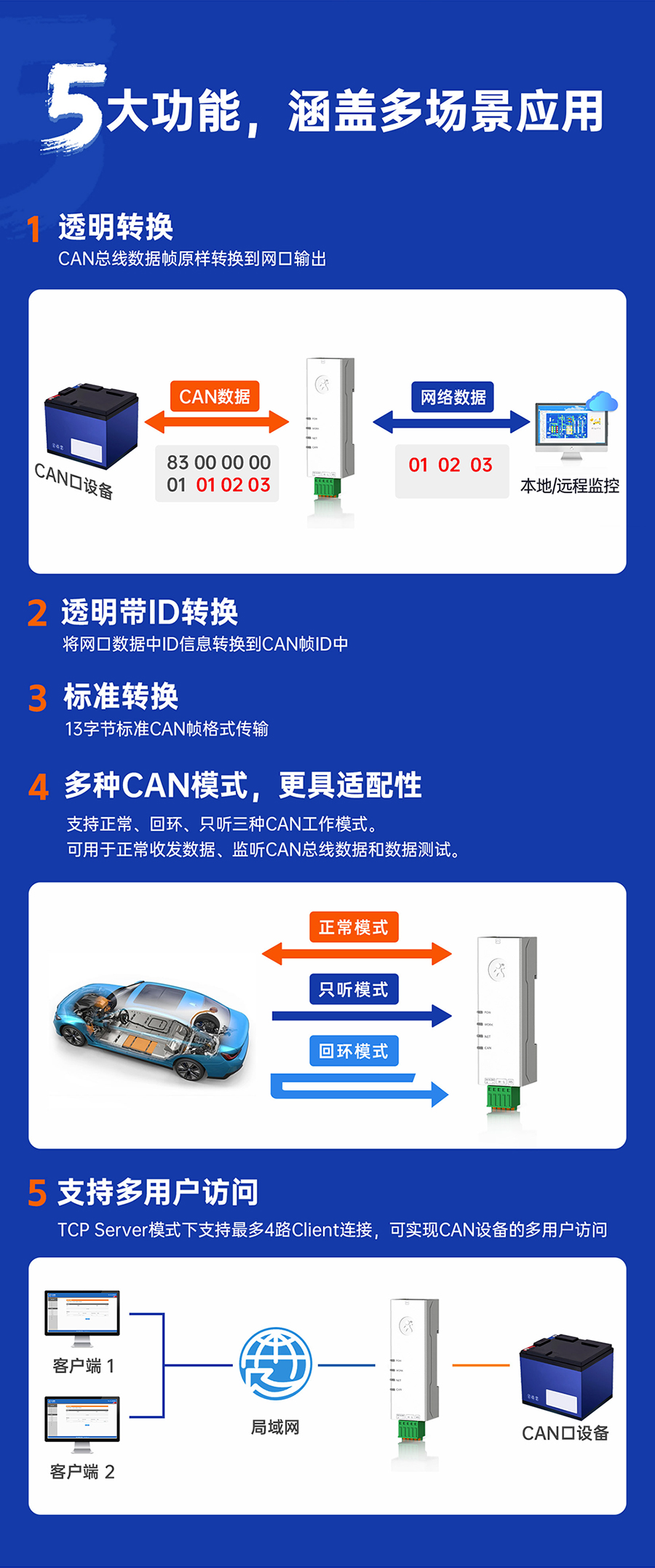

透明轉換、透明帶ID轉換、標準轉換
CAN ID
支持標準幀、擴展幀
幀ID過濾
支持僅標準幀、僅遠程幀、自定義輸入幀ID（最多14組）
打包幀數時間
支持自定義打包幀數、自定義打包時間
轉換方向
支持雙向轉換、僅網口轉CAN、僅CAN轉網口
工作模式
正常、回環、只聽
固件升級
支持上位機進行固件升級
參數配置
AT指令、上位機軟件配置
其他功能
心跳包、注冊包
防護參數
靜電防護
空氣放電8kV，接觸放電6kV
電快速脈沖群
電源回路2kV；網口、CAN口回路1kV
浪涌干擾度測試
電源回路差模1kV、共模2kV；CAN口回路共模2kV;網口回路1kV
