1.將 Modbus網關M511(USR-M511，簡稱 511 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 511 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 511 供電。觀察指示燈狀態確定511是否正常工作：紅色燈(power)常亮，綠色燈(work)閃爍。(注意：撥碼開關和選擇串口一致)

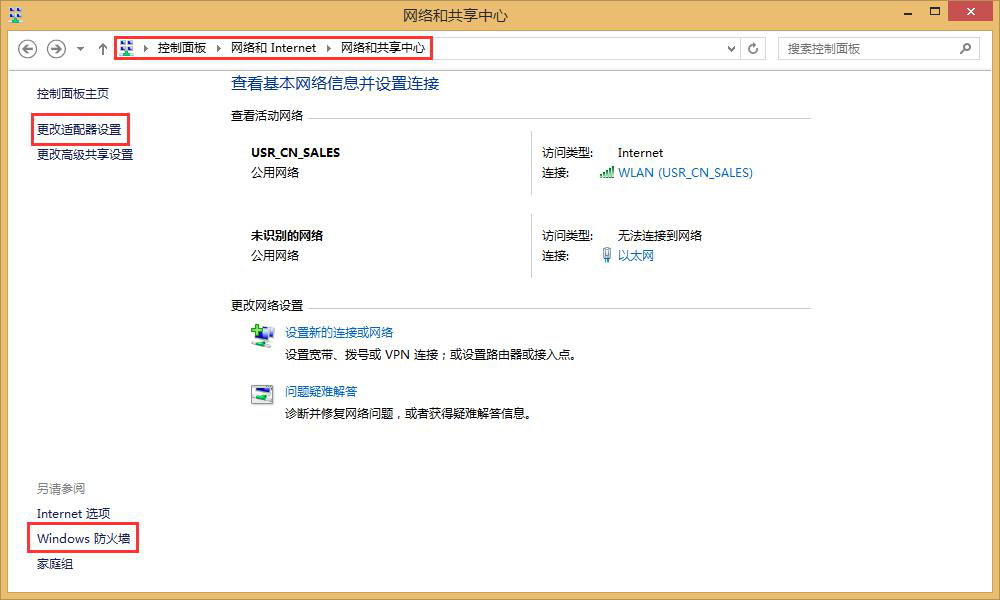

2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

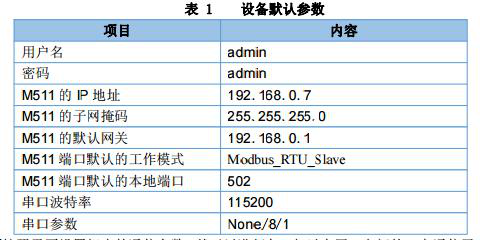

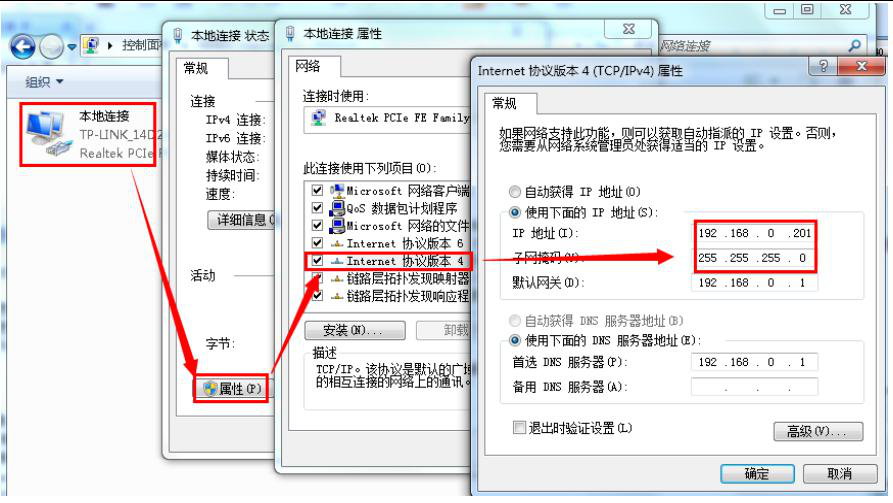

3.給電腦設置靜態IP，要與511的IP在同一個網段(511默認參數見表1)。

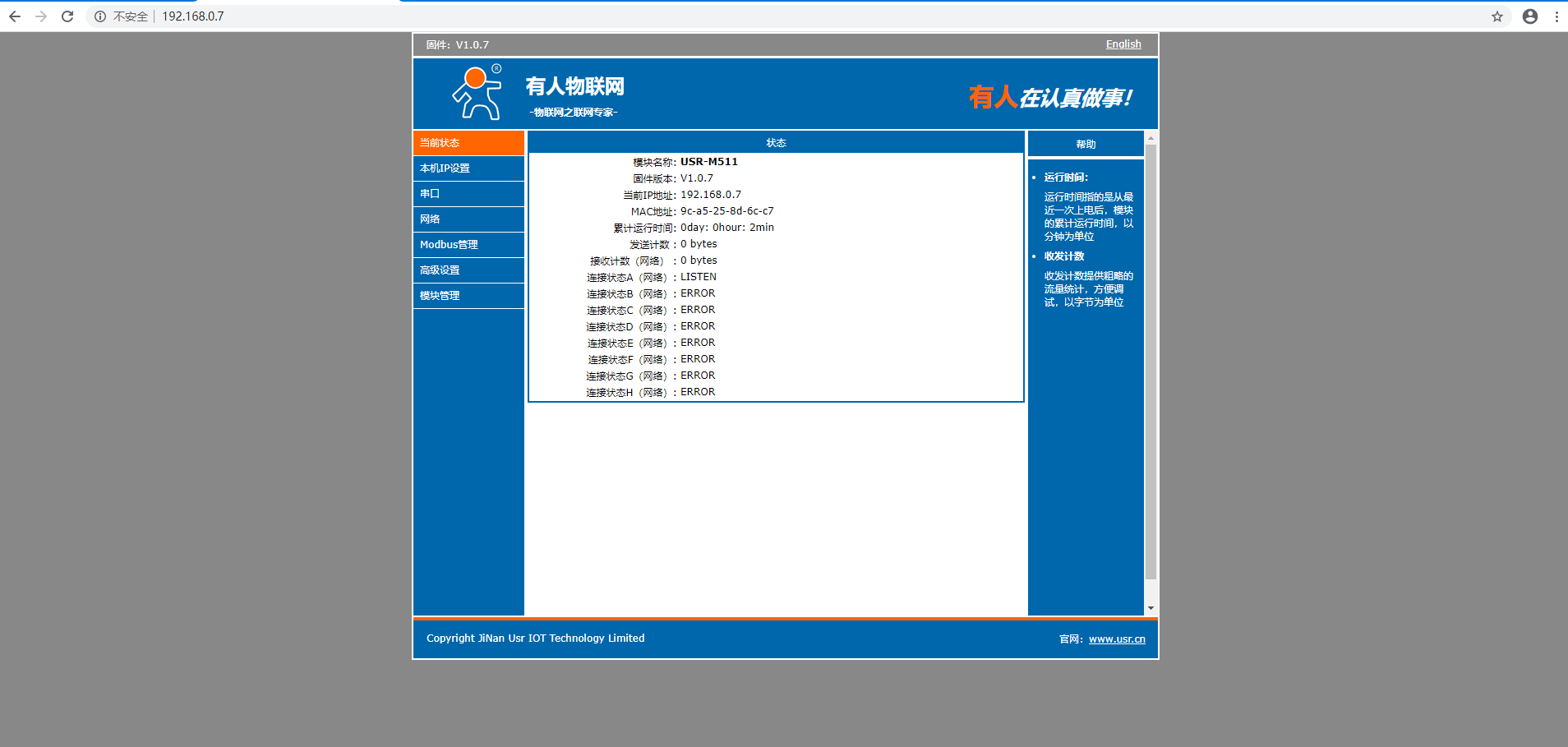

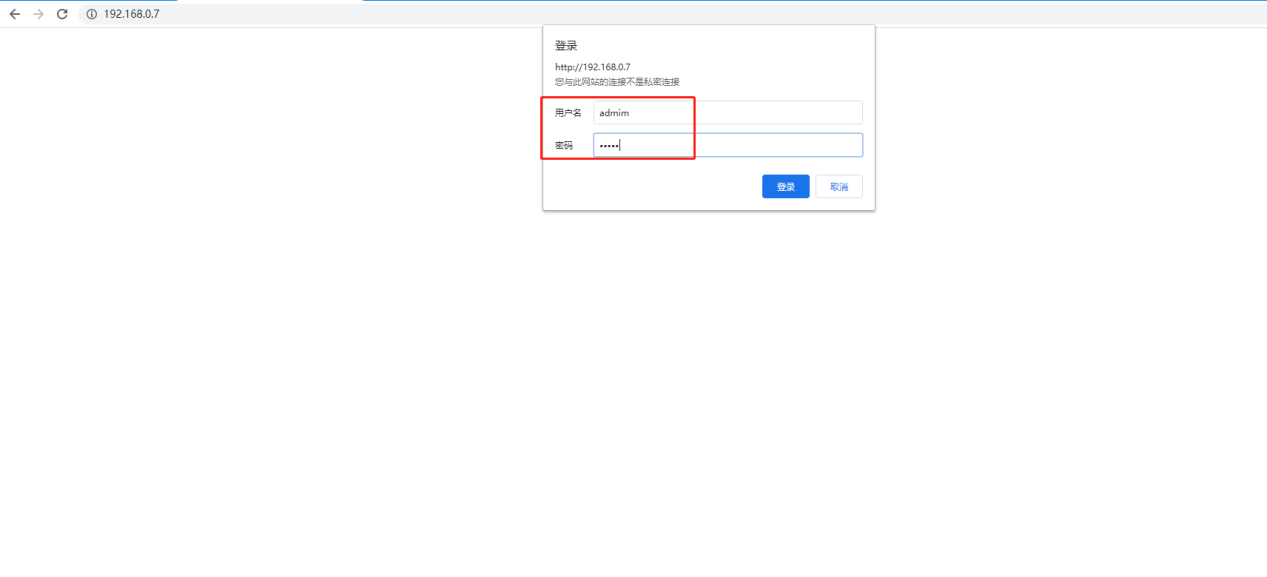

4. 進入內置網頁進行設置，通過瀏覽器搜索設備IP，登錄用戶名與密碼未修改過可使用默認的,用戶名與密碼都為admin

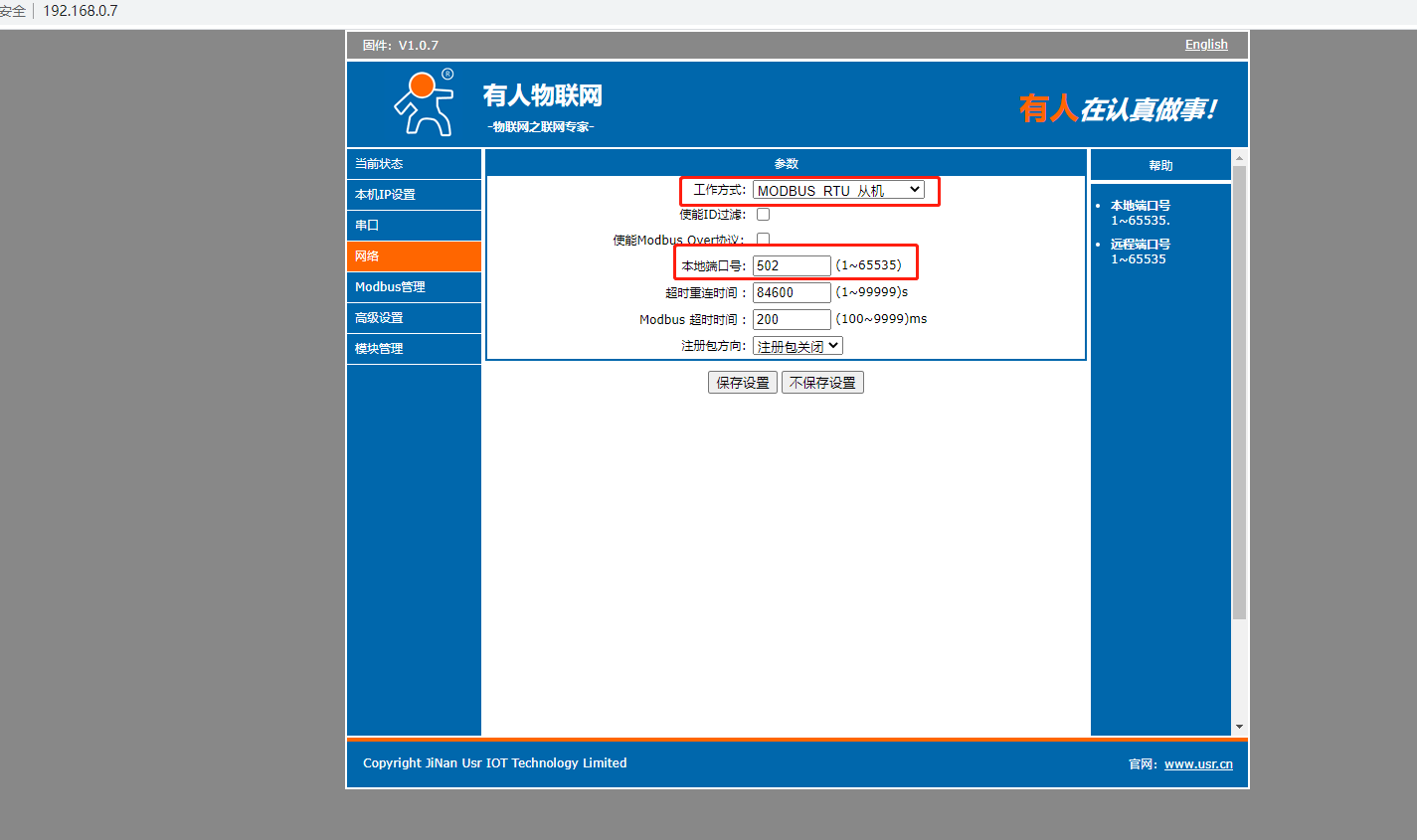

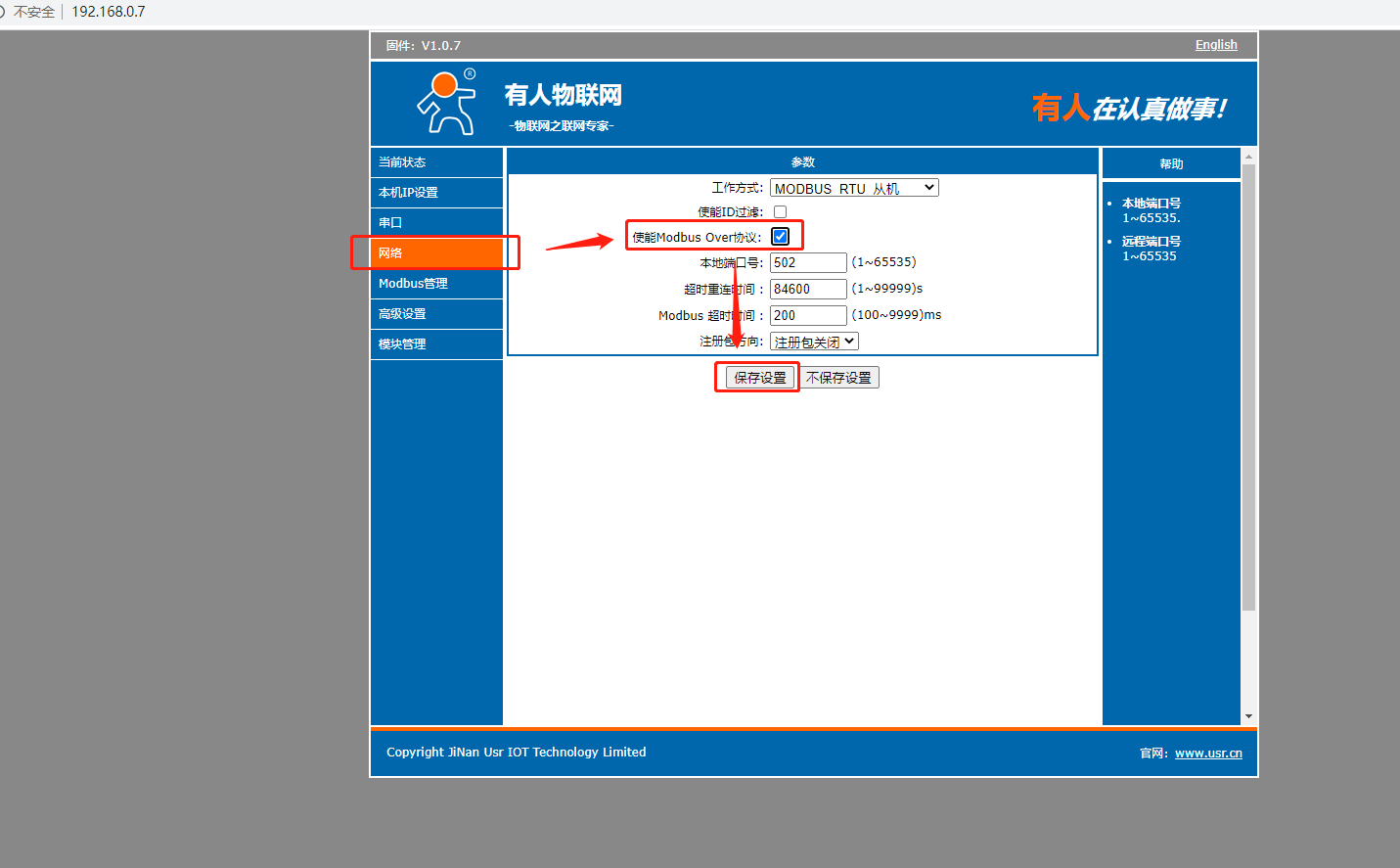

5.進入網絡設置，可設置本機端口，也可以保持默認502，勾選MODBUS OVER協議，開啟透傳。保存并重啟，完成設置。
6.撥碼開關要與串口線相符合。

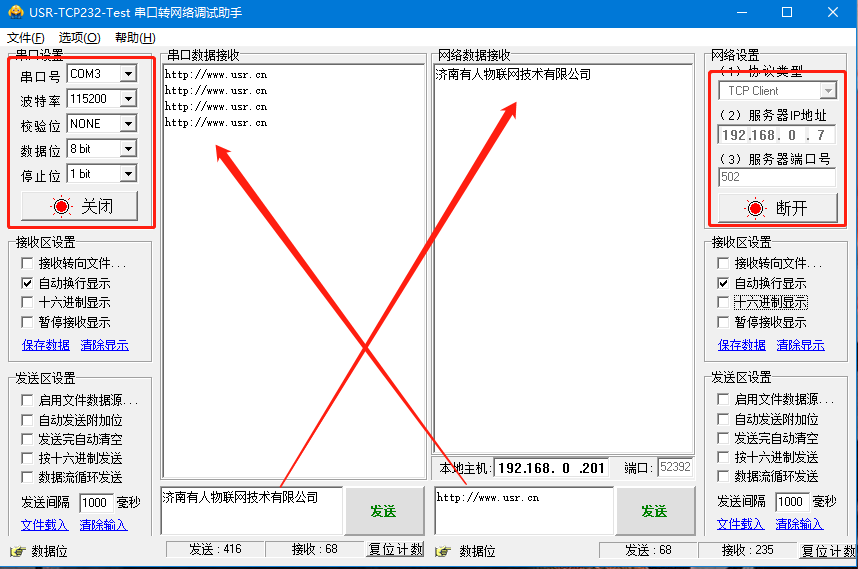

7.. 打開一個串口調試助手，串口端要通過第六步中的串口參數打開串口，右側網絡端連接M511的IP與端口，在網絡端發送數據給串口之后，串口才可上報數據給網絡端，及實現透傳通訊。
