一、資料下載
1、串口網絡調試助手http://www.0575400.com/Download/27.html
2、USR-N540-H7設置軟件http://www.0575400.com/Download/383.html
3、USR-N540-H7規格書http://www.0575400.com/Download/1088.html
4、USR-N540-H7說明書http://www.0575400.com/Download/1087.html
5、USR-N540-H7 AT指令集http://www.0575400.com/Download/1089.html
二、準備工作
1、USR-N540-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

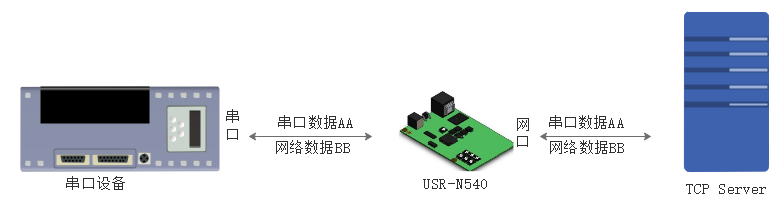

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：
USR-N540-H7產品，USB-RS485串口一線接N540串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N540 串口一的B端子，USB頭插入電腦USB口。
N540網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N540用12V電源適配器供電。
2、指示燈狀態：
1）POWER：電源指示燈，只要電源連接正常，指示長燈亮。
2）WORK：Work指示燈，N540工作狀態指示燈， N540正常工作，指示燈閃亮。
3）TX1：串口1發送指示燈
4）RX1：串口1接收指示燈
5）TX2：串口2發送指示燈
6）RX2：串口2接收指示燈
7）TX3：串口3發送指示燈
8）RX3：串口3接收指示燈
9）TX4：串口4發送指示燈
10）RX4：串口4接收指示燈
3、電腦設置：
11）電腦本地連接，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。
12）電腦關閉防火墻
13）檢查USR-RS485串口線的COM口號

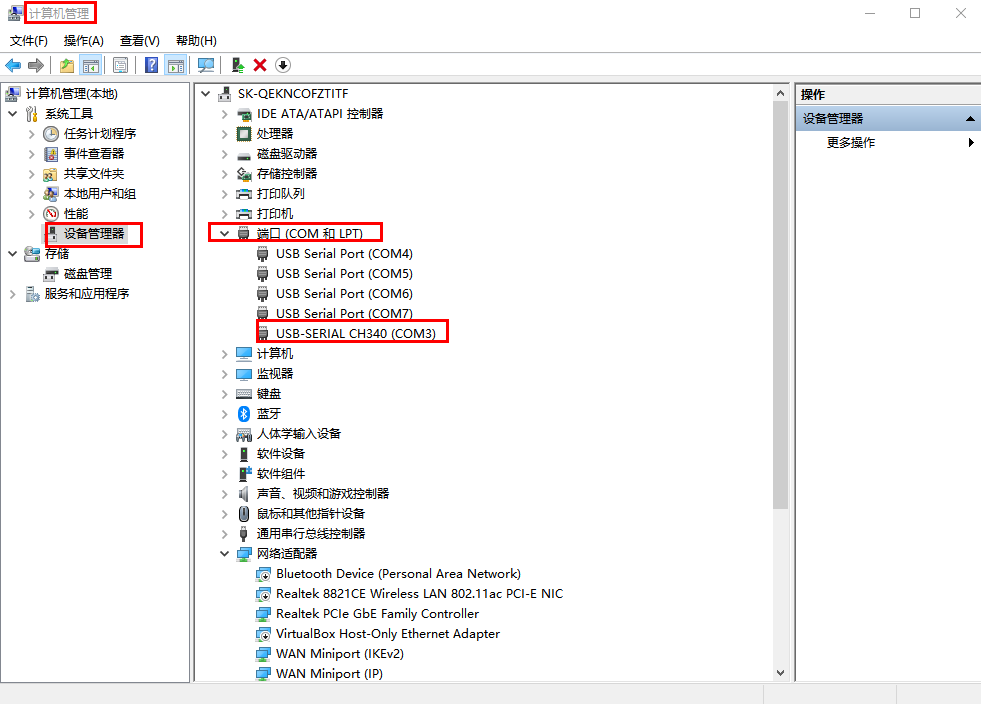

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3
五、產品參數設置
1、下載并打開H7系列配置軟件：

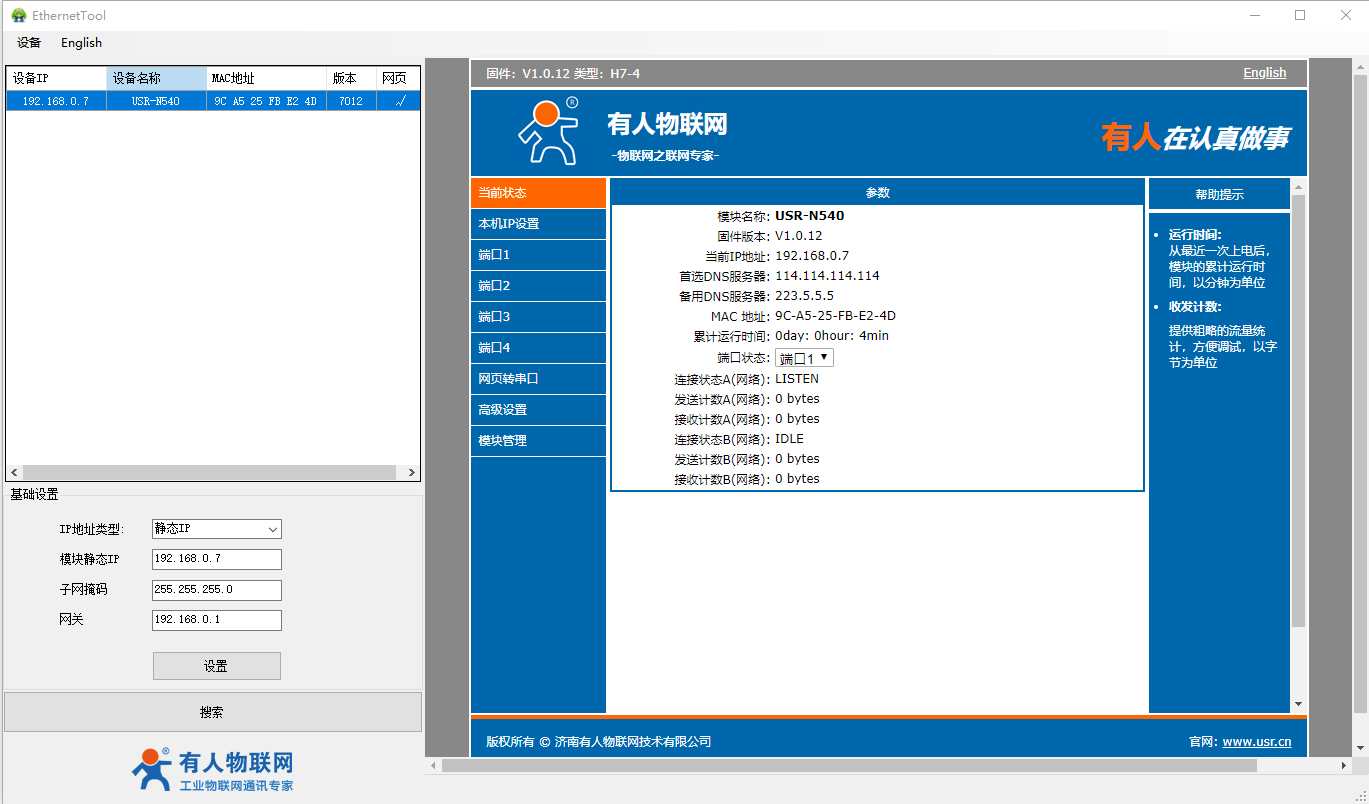

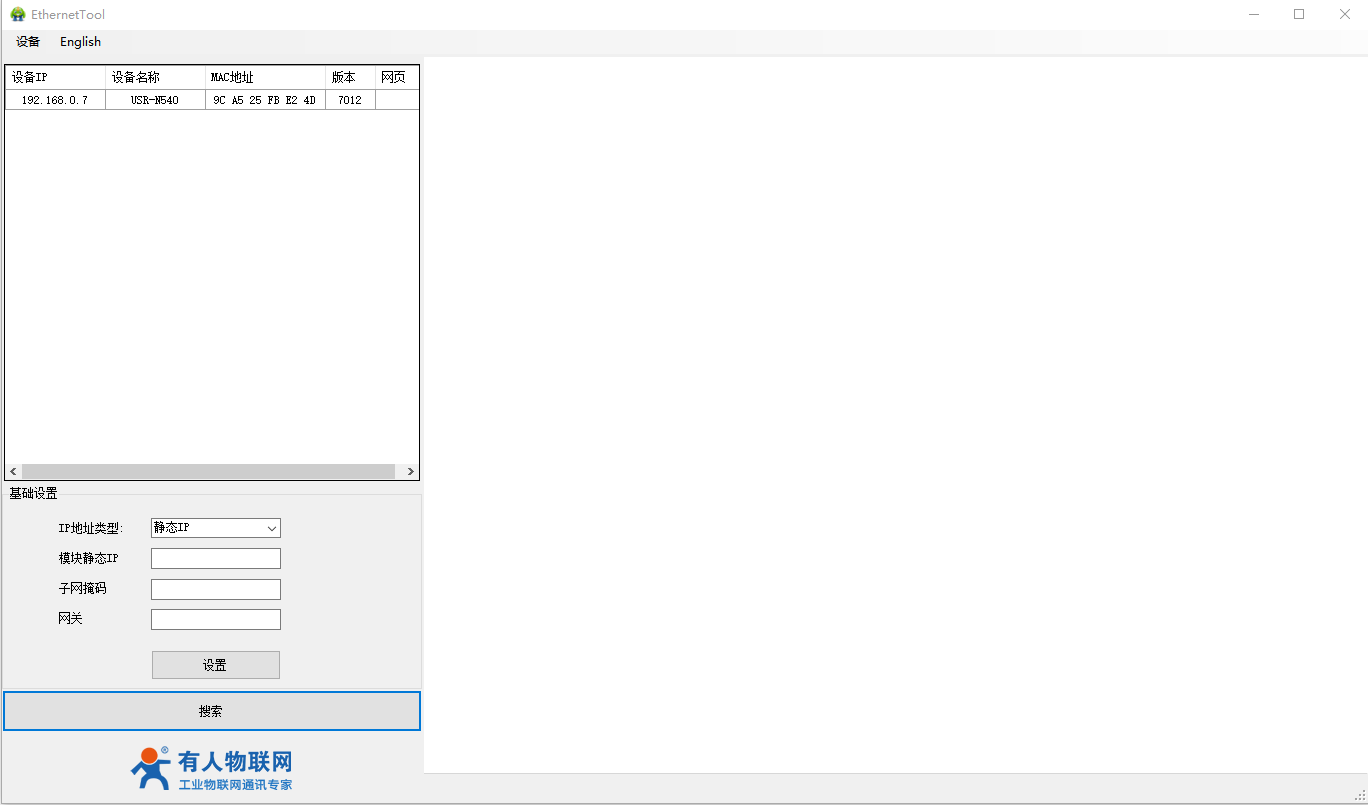

用H7系列配置軟件搜索N540設備，單擊搜索
2、登錄

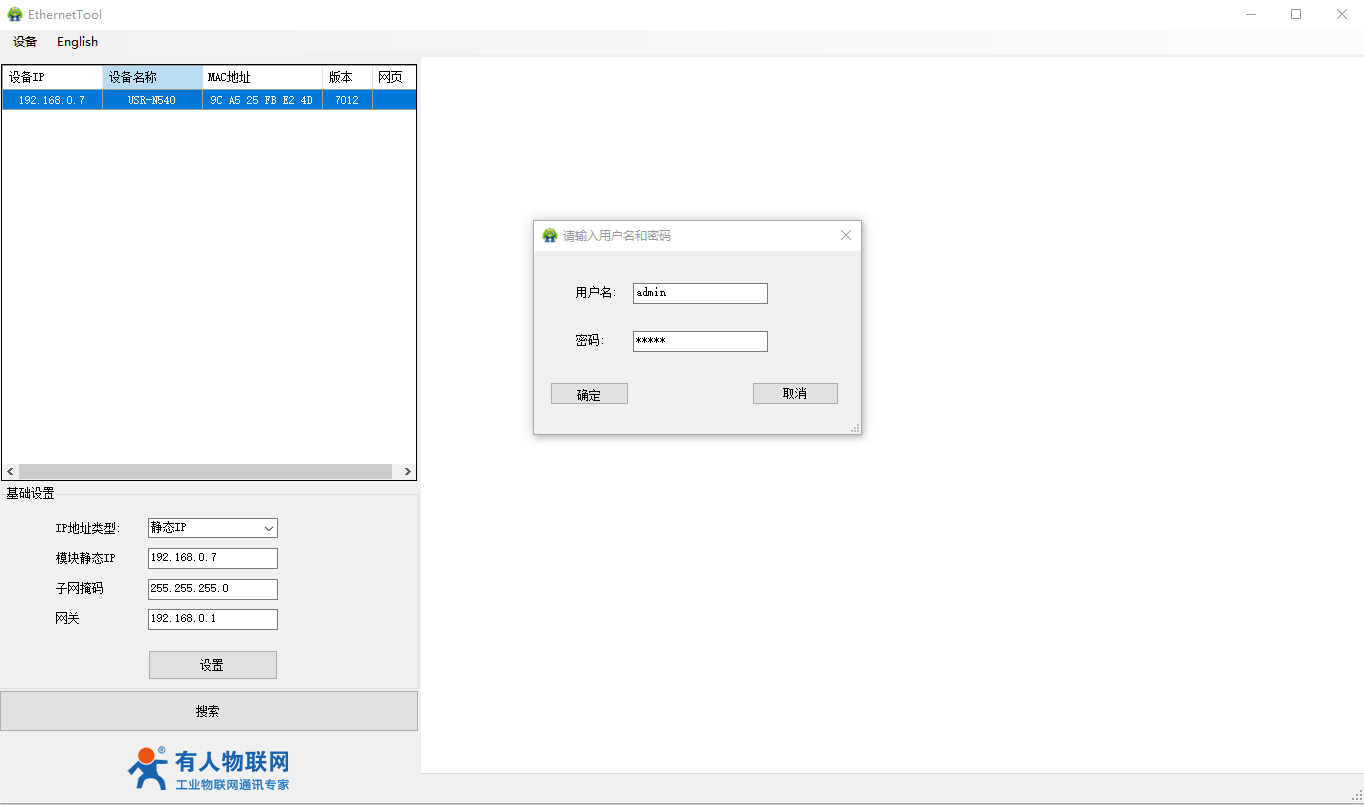

輸入用戶名admin和密碼admin，點擊確定
3、單擊產品名稱顯示信息

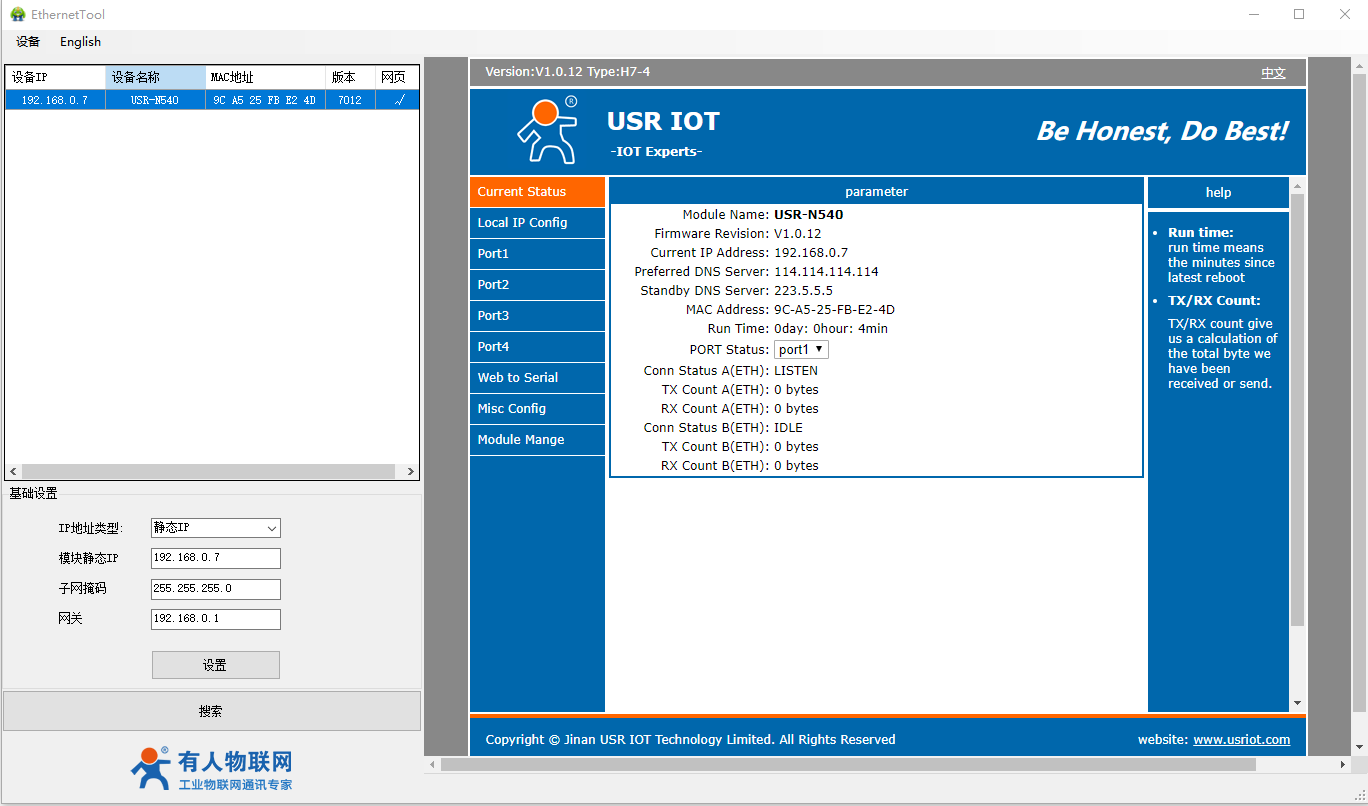

顯示IP 192.168.0.7之后，單擊IP，右側顯示N540參數設置頁面。
4、英文顯示切換中文
英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

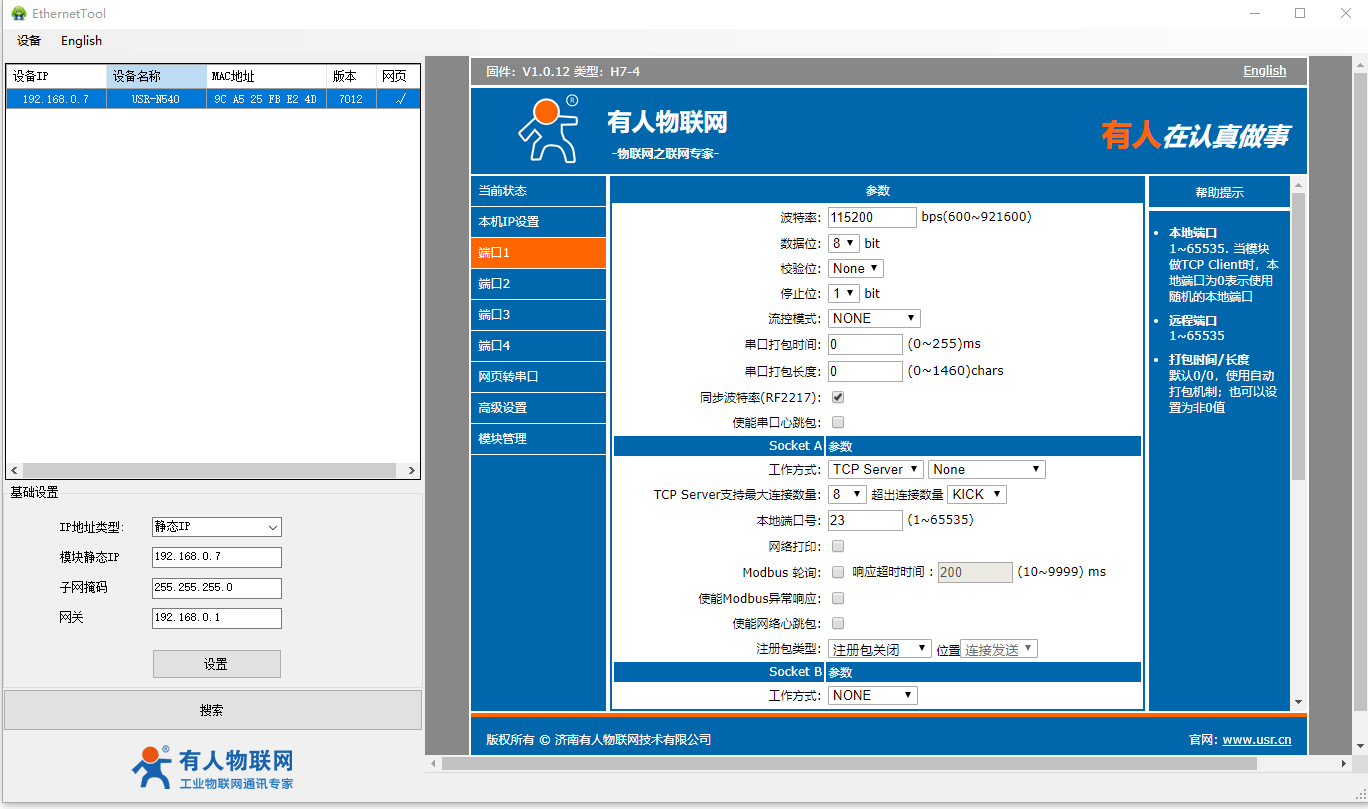

5、檢查端口1的RS485參數
默認工作方式是TCP server，本地端口號23
六、數據調試
1、端口1工作方式TCP server通訊測試

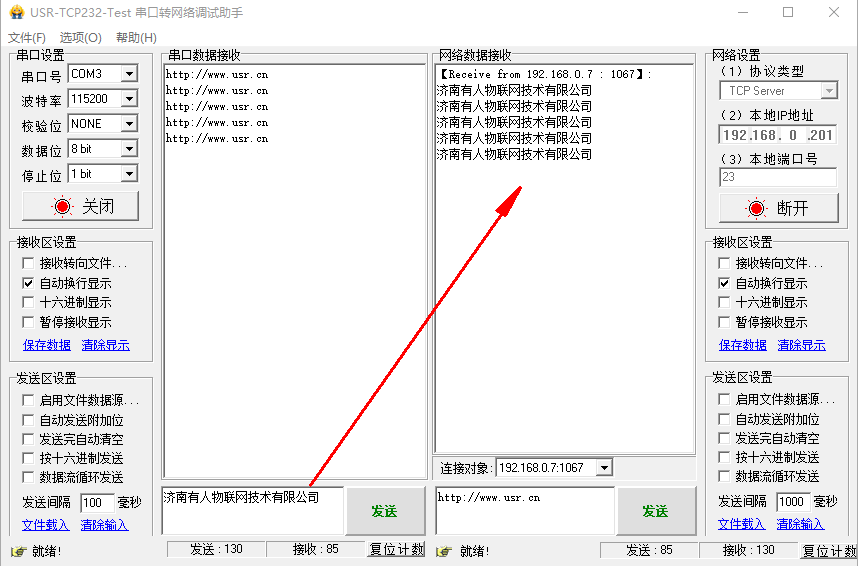

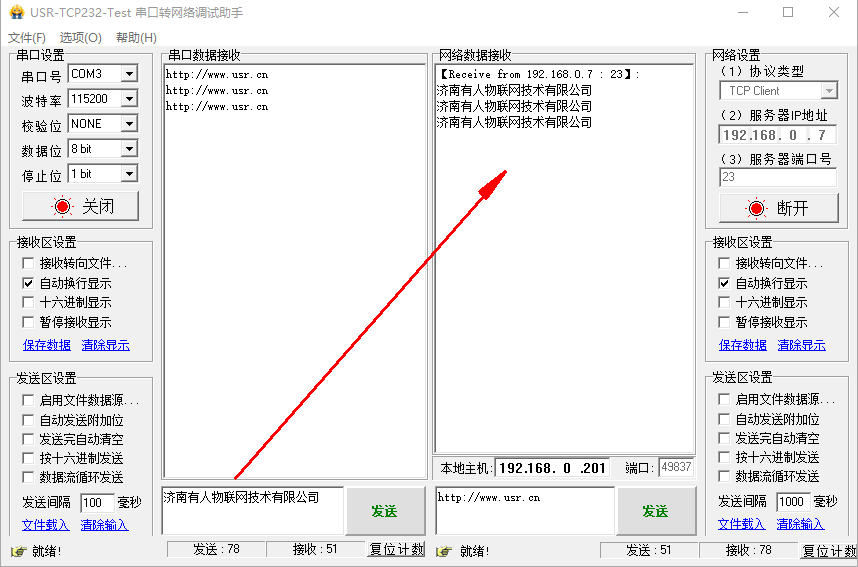

N540 RS485串口做TCP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP client打開，服務器IP填N540的IP，服務器端口填N540的端口23。
網絡助手點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
2、RS485工作方式TCP client通訊測試

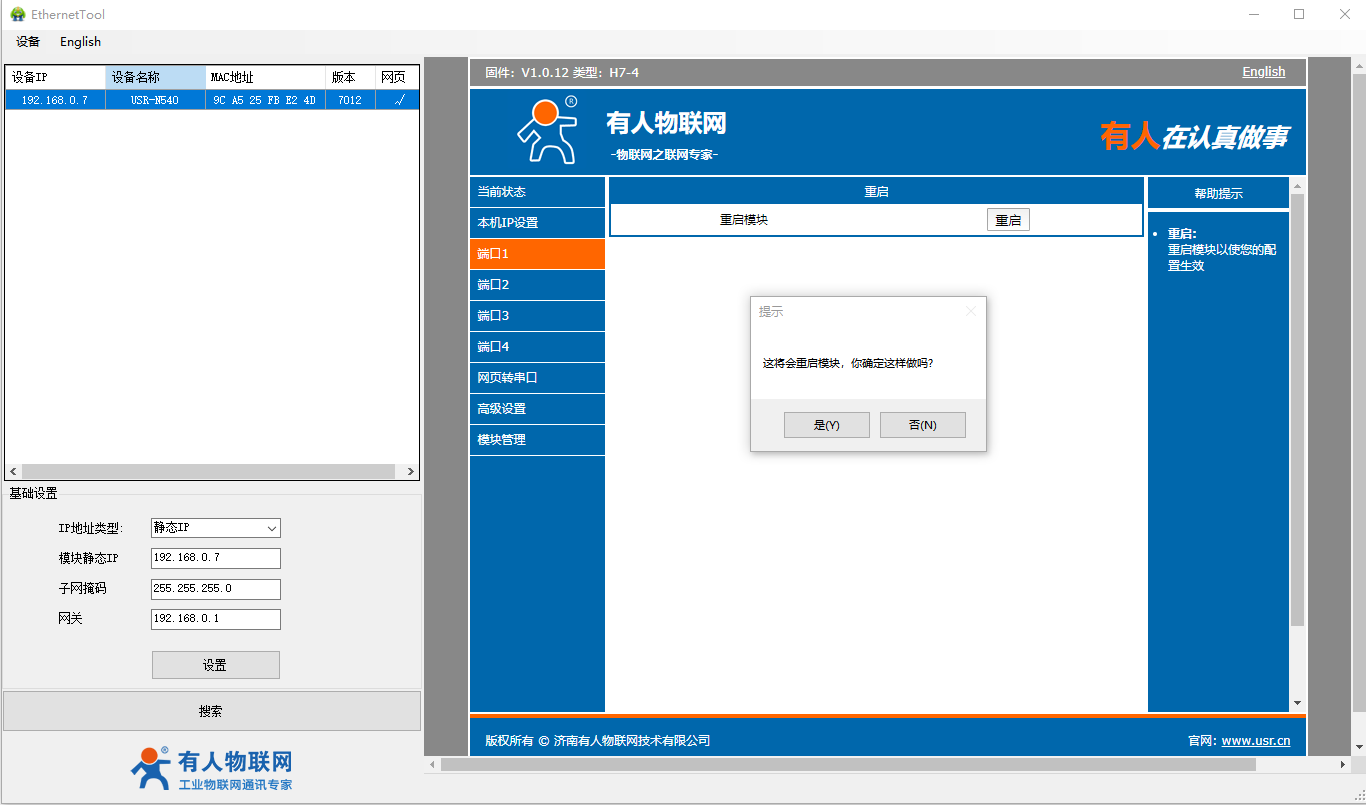

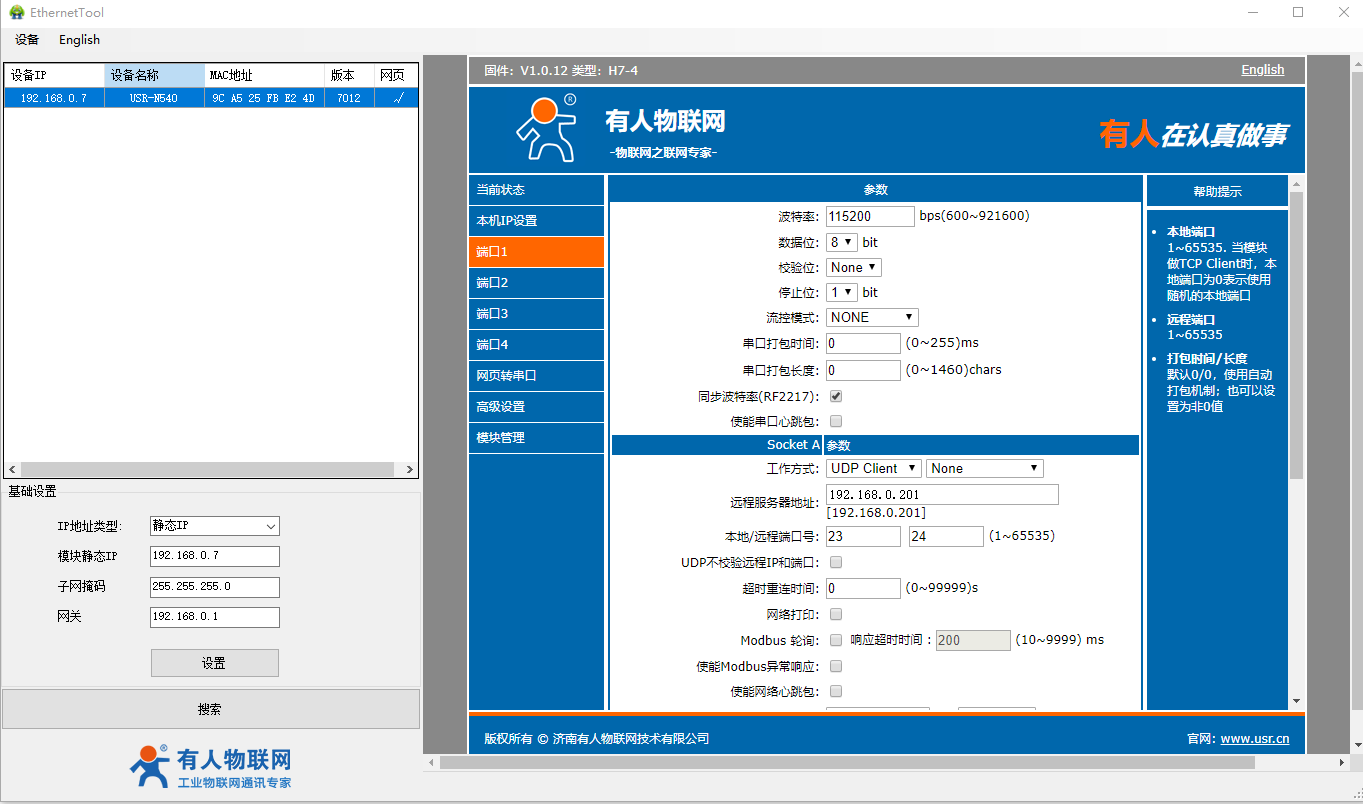

設置參數，保存重啟N540 。
N540 RS485串口做TCP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP server打開，本地IP填電腦的IP，本地端口填電腦的端口23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
3、RS485工作方式UDP server通訊測試
設置參數，保存重啟N540 。

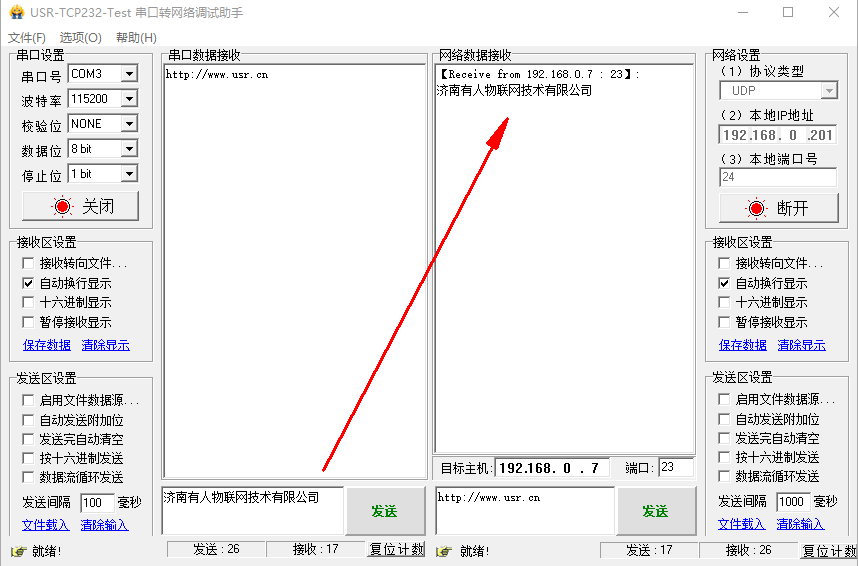

N540 RS485串口做UDP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口24。目標主機填N540的IP，端口填23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
4、RS485工作方式UDP client通訊測試
設置參數，保存重啟N540 。
N540 RS485串口做UDP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口24。目標主機填N540的IP，端口填23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
