USR-W610串口指令模式實測說明案例

一、需要下載的軟件和說明書

W610說明書：http://www.0575400.com/Download/576.html

W610軟件設計手冊：http://www.0575400.com/Download/577.html

TCP232-TEST串口及網絡調試助手軟件：http://www.0575400.com/Download/27.html

二、連接方式

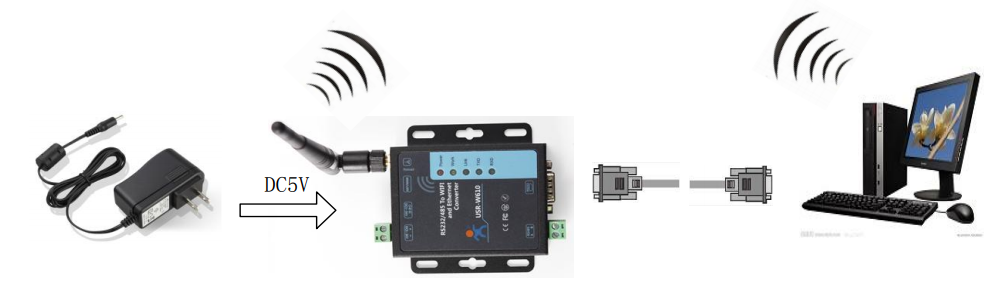

我們將 USR-W610 串口服務器的串口與計算機的串口連接，串口服務器的 WIFI 和計算機的 WIFI 連接。臺式機如無自帶串口和 WIFI，可以用 USB 轉 232 線和無線網卡 來替代。硬件連接如下圖：

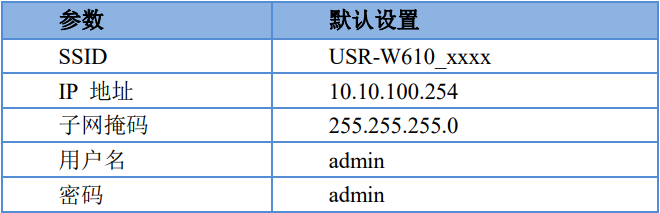

三、默認參數

參數均為設備出廠默認參數，可通過配置修改該參數。

該案例在模塊默認參數下進行測試。

四、測試

具體步驟如下：

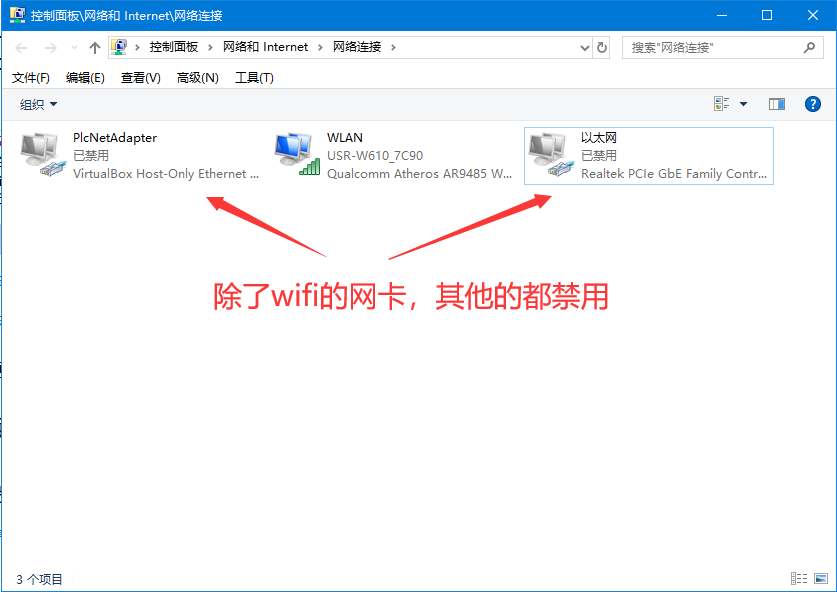

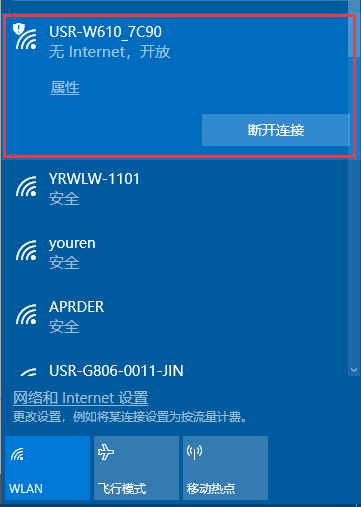

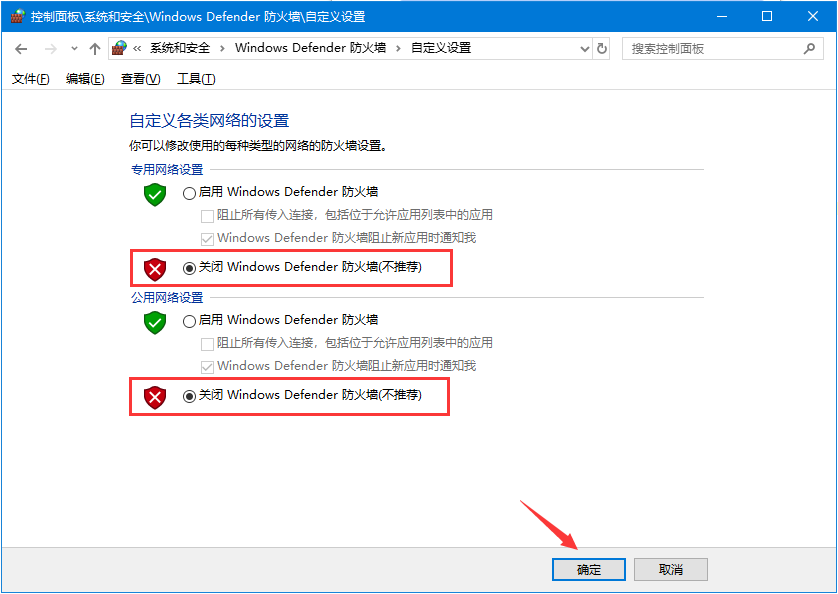

1、電腦打開無線網絡連接，搜索網絡，如下圖的“USR-W610_xxxx”(xxxx 是 MAC 地址后四位)即是模塊的默認網絡名稱(SSID)。電腦關閉防火墻與殺毒軟件并禁用除了wifi之外其他的網卡。

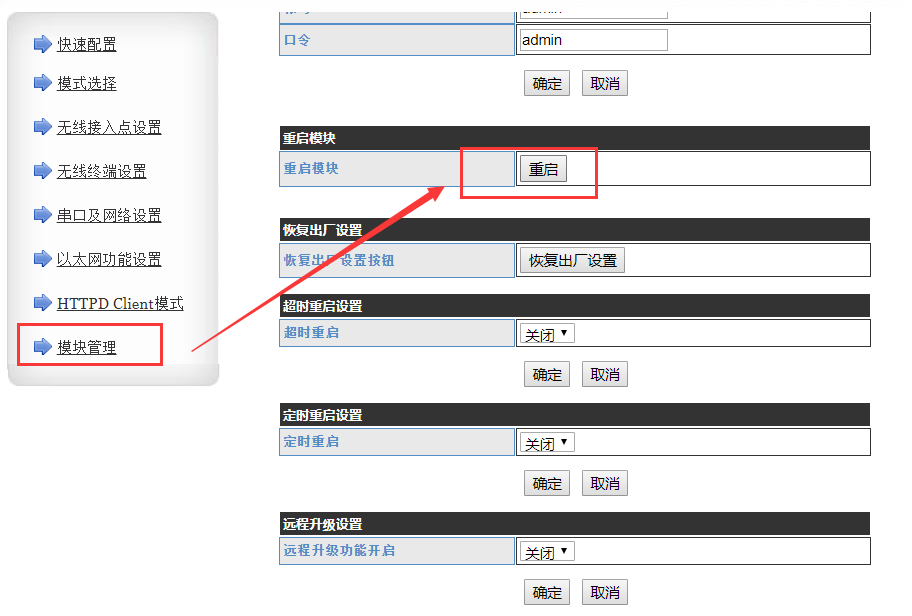

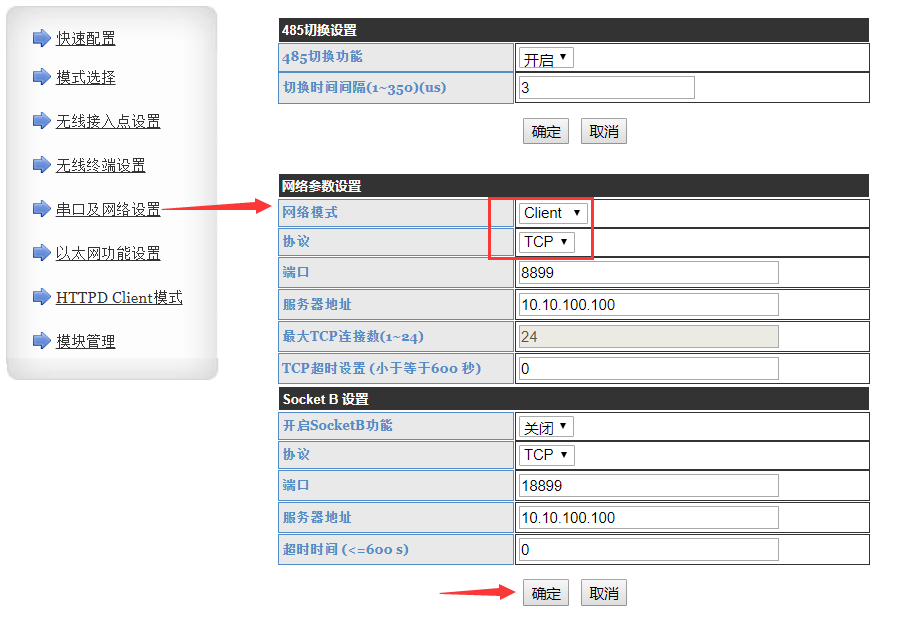

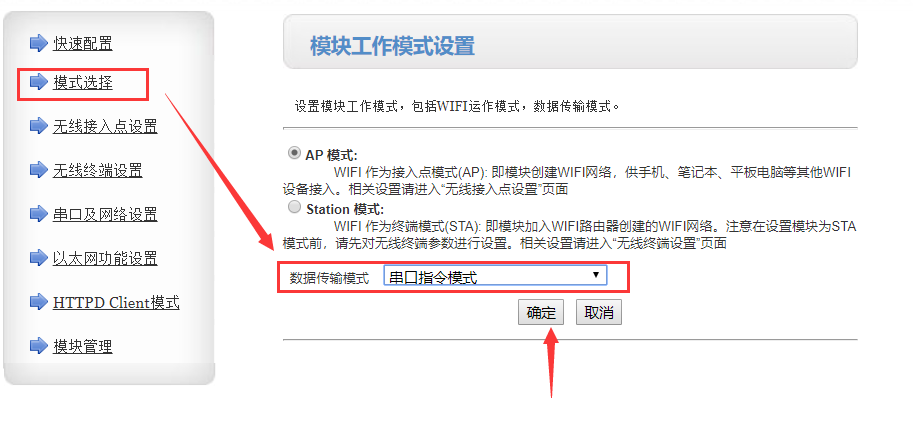

2、電腦瀏覽器地址欄輸入模塊默認IP：10.10.100.254，賬號和密碼都是admin，進入內置網頁，模式選擇 -> 數據傳輸模式 -> 串口指令模式，點擊確定，串口及網絡設置 -> 網絡參數設置 -> 網絡模式配置為client，點擊確定，重啟模塊。

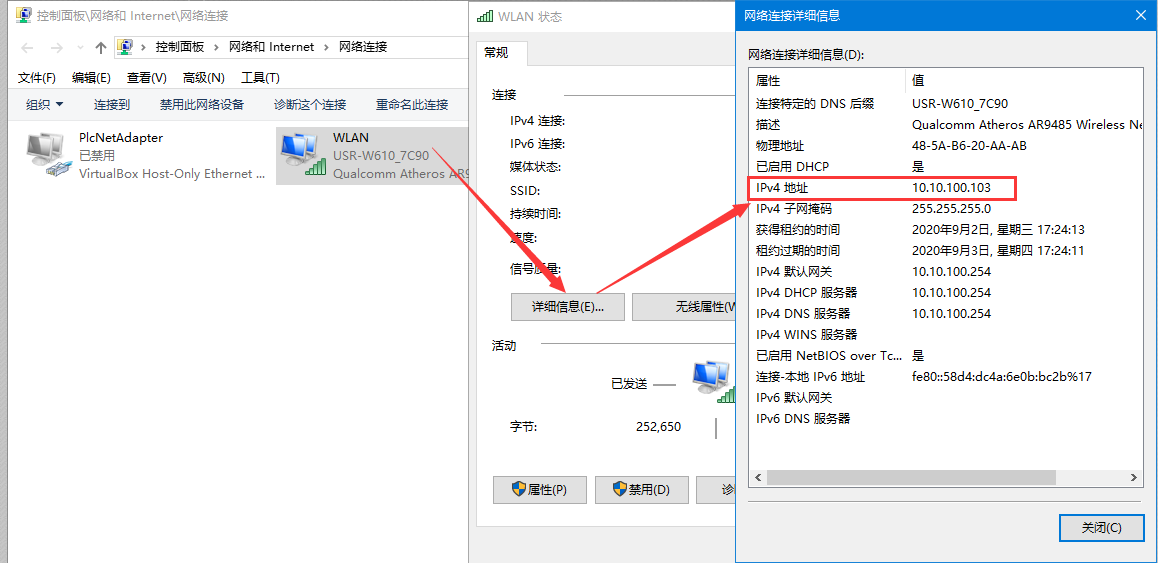

3、等待10s左右，模塊重啟，電腦重新連接模塊的wifi，確定電腦獲取的ip。

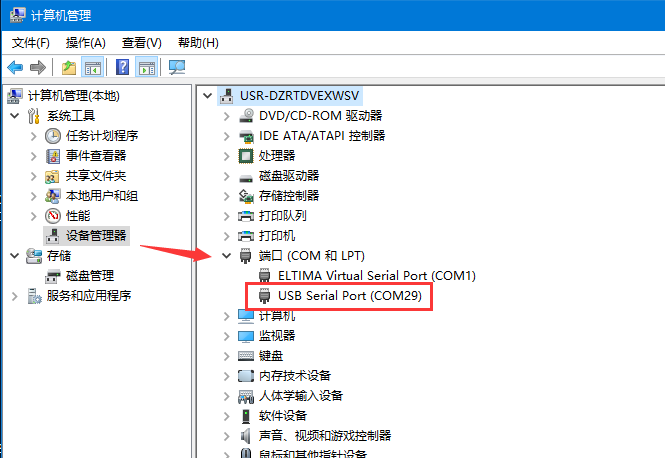

4、在設備管理器中查看端口信息，確定W610串口使用的串口號，如下圖所示電腦端口號為COM29.

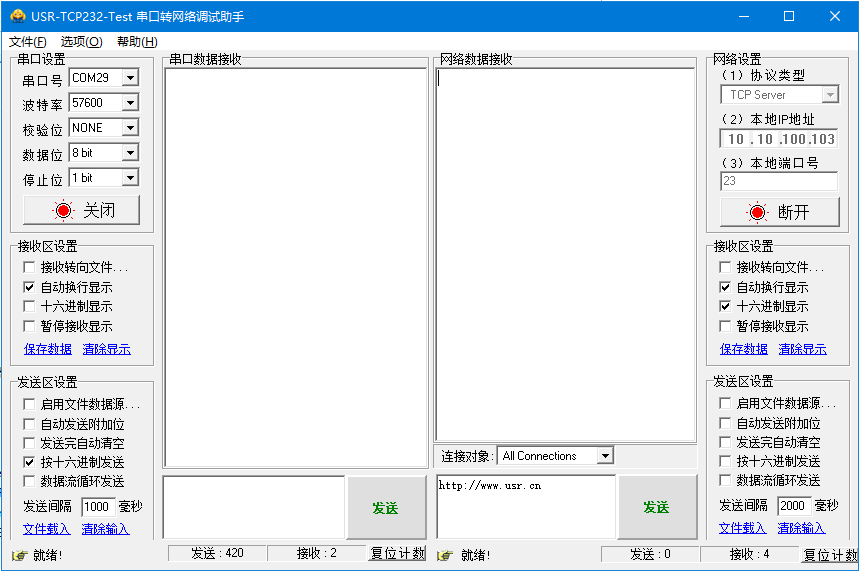

5、打開USR_TCP232_TEST軟件

將軟件串口設置中的串口號配置為COM29。網絡協議類型為TCP server,本地IP地址：10.10.100.103,本地端口配置為23。

6、串口指令模式數據協議介紹

在串口指令模式下，當 USR-W610模塊作 UDP Client 或 TCP Client 時模塊允許用戶將串口的數據發往不同的服務器端。

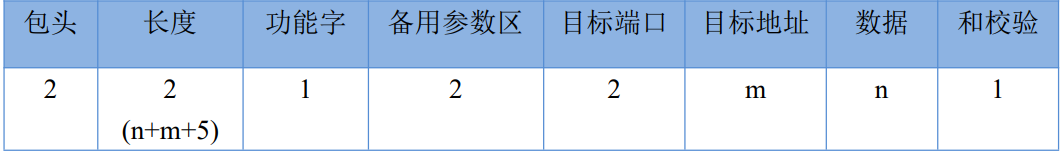

串口指令模式協議：

包頭：

恒為 0x55 0xaa

長度：

功能字開始，到校驗之前（不包含校驗）的所有字節數的總合。高字節在前

功能字：

Bit0：（UDP：0 ；TCP：1）

Bit1：（短連接：0；長連接：1）注意：目前只支持長連接

Bit2：（IP：0；域名：1）

Bit7：（精簡協議：0；全協議：1）注意：目前只支持精簡協議

注：

n 對于 Bit1，若為長連接，那么發送數據后，連接將會一直保持，直到重新改變目標地址為止

n 對于 Bit2，代表目標地址為 IP 還是域名，如果為 IP，則目標地址為 4 字節；如果為域名，則目標地址長度 為整個域名字符串的長度（其中目標地址的最后一字節為 0x00，也就是字符串的結尾，域名的長度是不定）

n 對于 Bit7，精簡協議下，回復幀只包含數據；全協議下，回復幀會有發送失敗，等待超時，UDP 廣播下響 應設備 IP 等幀格式

備用參數區：

第一個字節：如果為長連接，此處為 0x00。

第二個字節：預留

目標端口：

小端格式，低字節在前 ，比如端口 23，在這里的順序為 17 00

目標地址：

如果為 IP，則為 4 字節，比如 10.10.100.103 表示為 67 64 0a 0a ；如果為域名，那么地址長度不定，以’\0’ 結尾

數據：

長度可變，最大不超過 1000 字節

校驗：

從功能字開始算起，到校驗字節之前，加和校驗。

7、依據協議確定要往服務器發送有效數據：01。

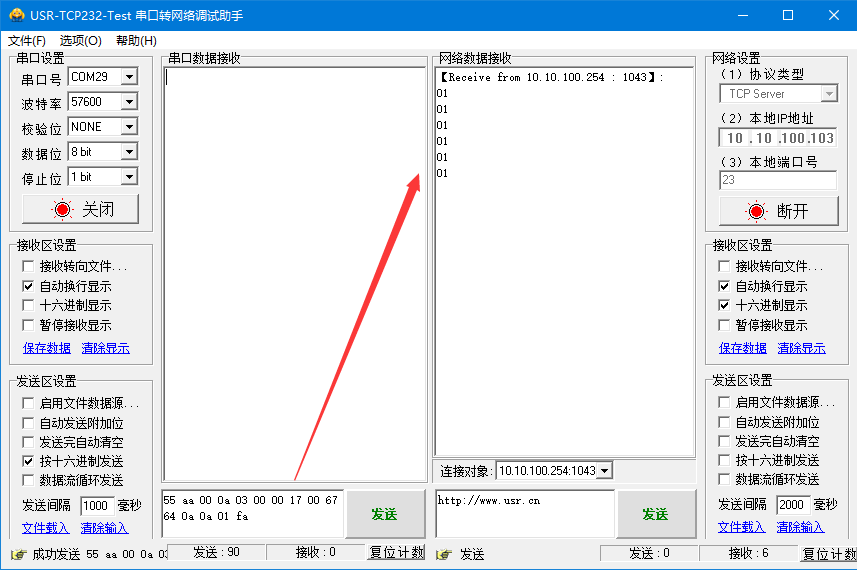

串口按十六進制發送：55 aa 00 0a 03 00 00 17 00 67 64 0a 0a 01 fa
