不組網廣播透傳功能，在云平臺/控制中心下發數據幀到集中器，集中器將該數據幀以廣播的形式發送，所有工作在與集中器信道、速率的相同的節點都可以接收到該數據幀并轉發給終端設備，識別數據幀的終端設備會將回復數據回傳，回復數據通過節點、集中器，最終上傳到云平臺/控制中心。同時，終端設備主動上報到節點的數據亦可通過集中器上傳到云平臺/控制中心。
一、資料下載：
1、USR-LG210-L（搶先版）使用說明書：http://www.0575400.com/Download/1173.html
2、USR-LG210-L（搶先版）設置軟件：http://www.0575400.com/Download/1177.html
3、USR-TCP232-TEST串口助手：http://www.0575400.com/Download/27.html
二、需要準備的物品
USR-LG210搶先版 1個
USR-LG206-L-C-H10(二期固件) 1 個
USR-RS232 串口線 2條
12V電源適配器 2個
筆記本電腦 1臺
三、硬件連接方式

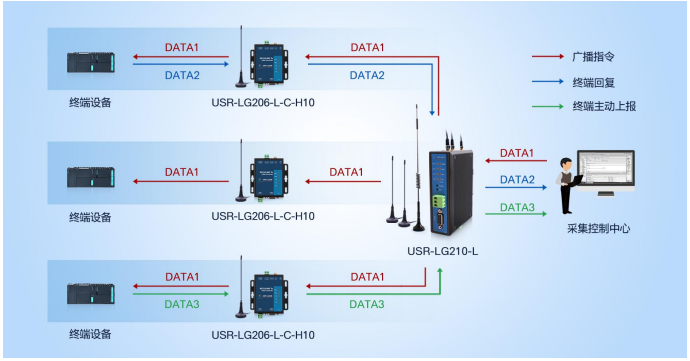

USR-LG206-L-C-H10的232串口，通過USR-RS232的串口線接電腦。使用12V的電源適配器供電，打開其設置軟件配置參數。USR-LG210搶先版設備的232串口，通過USR-RS232的串口線接電腦。使用12V的電源供電，打開其設置軟件配置參數。通訊過程如下圖所示：
四、USR-LG210-L（搶先版）參數設置：
電腦打開LG210的設置軟件，在電腦的設備管理器中查看LG210設備對應的端口號。
1. 下載LG210的設置軟件（建議關閉電腦防火墻以及殺毒軟件等）

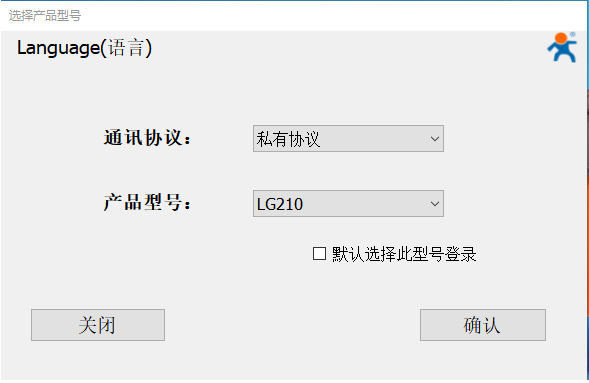

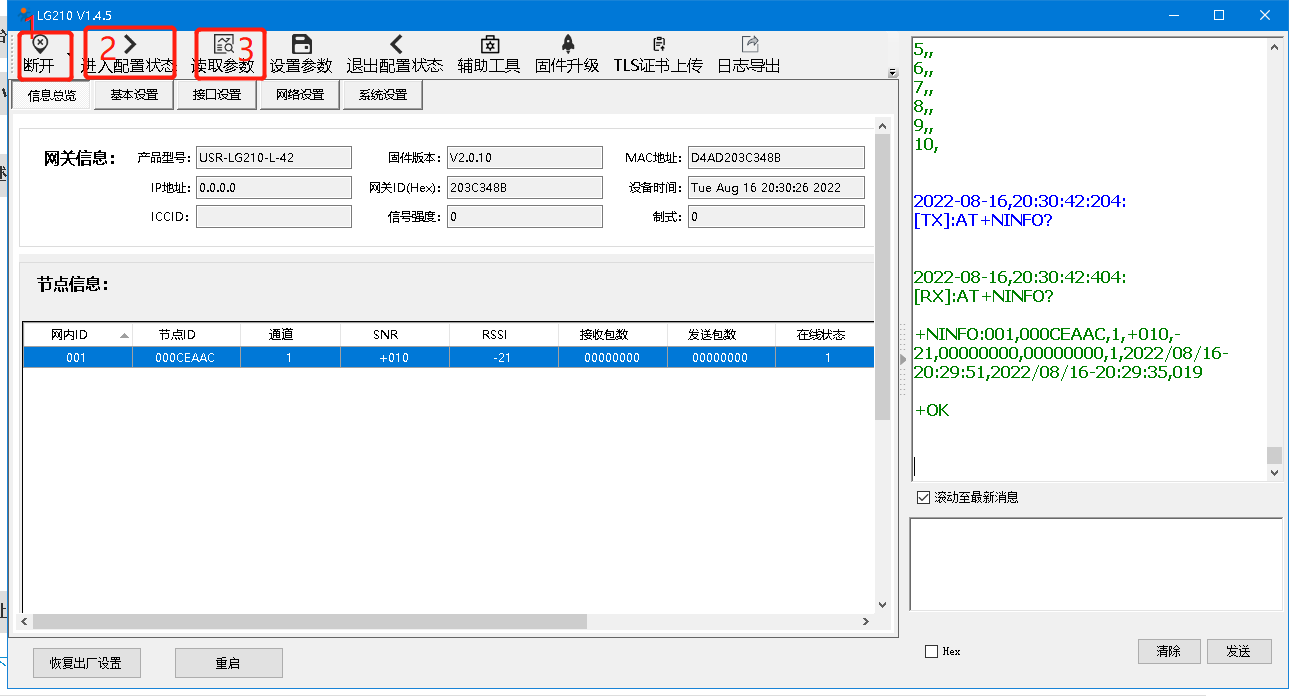

2. 找到LG210對應的串口打開串口，點擊進入配置狀態，讀取參數。

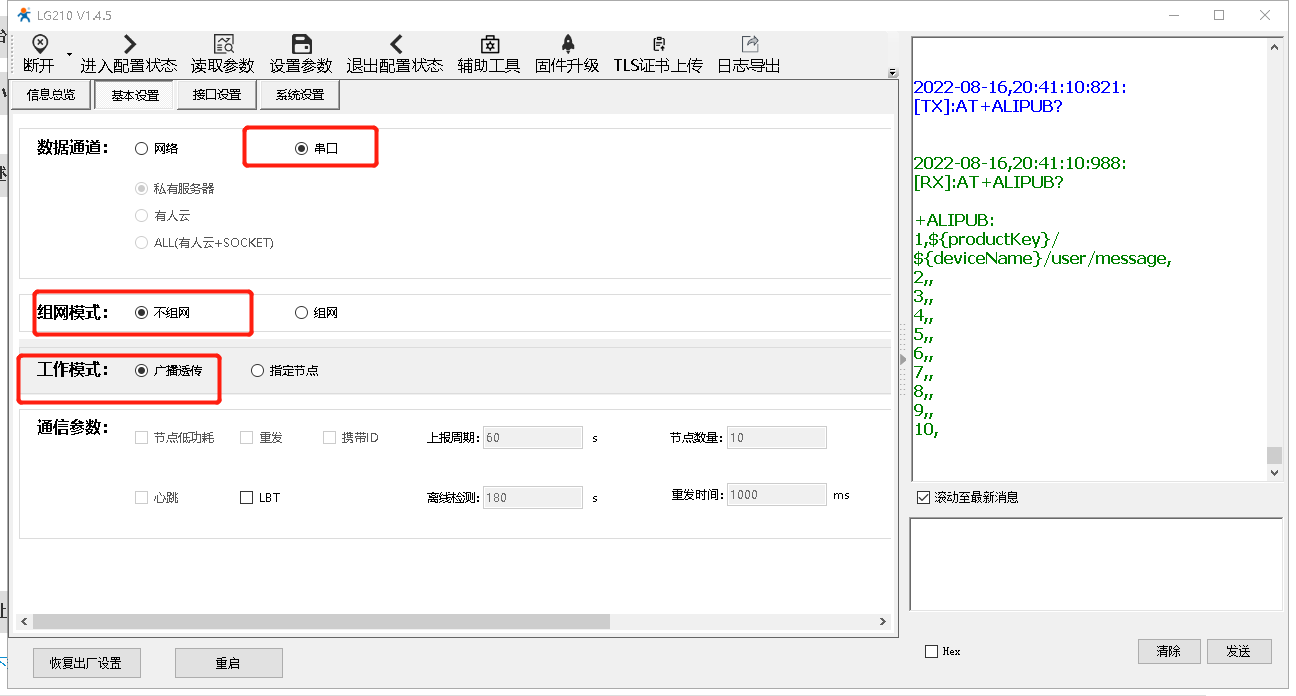

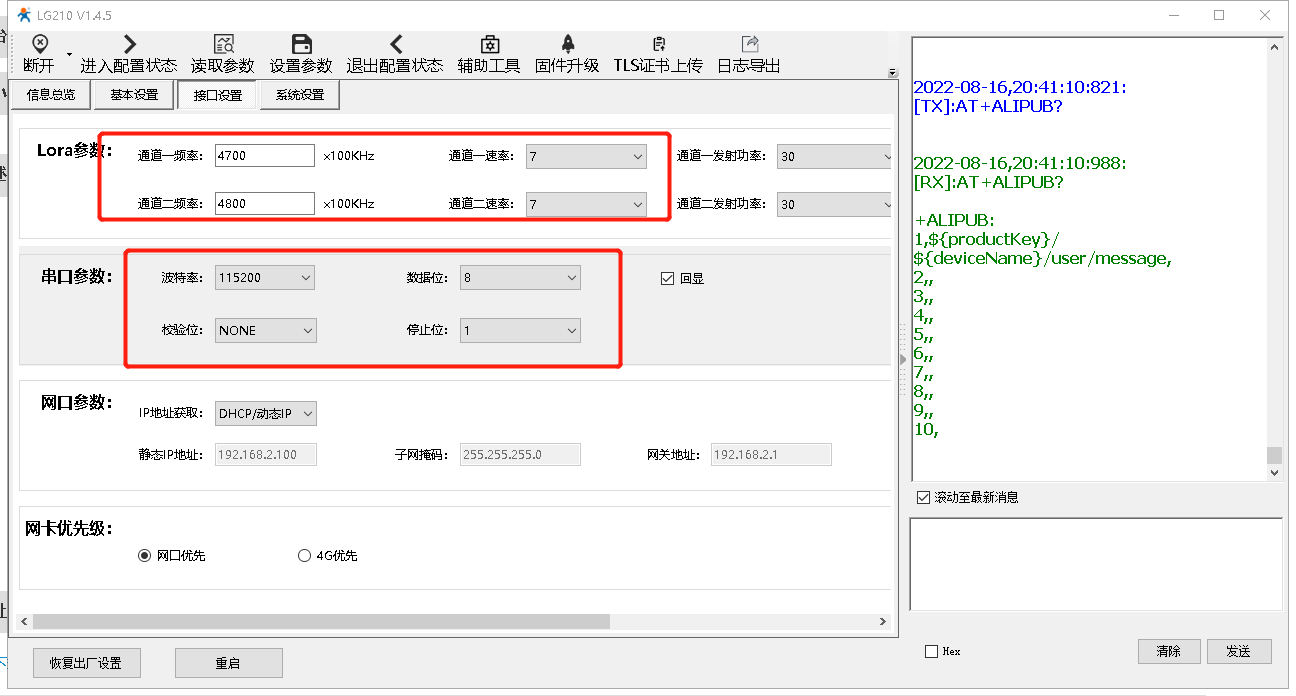

3. USR-LG210的參數配置如下圖：
信息總覽：
網關ID（Hex）:203C348B
固件版本：V2.0.10
基本設置： 數據通道：串口
組網模式：不組網
工作模式：廣播透傳
接口設置：LORA參數：通道一頻率4700，速率：7
通道二頻率4800，速率：7（注：速率小，穿透能力強，傳輸距離遠）
串口參數：波特率115200，數據位8，校驗位NONE，停止位1。

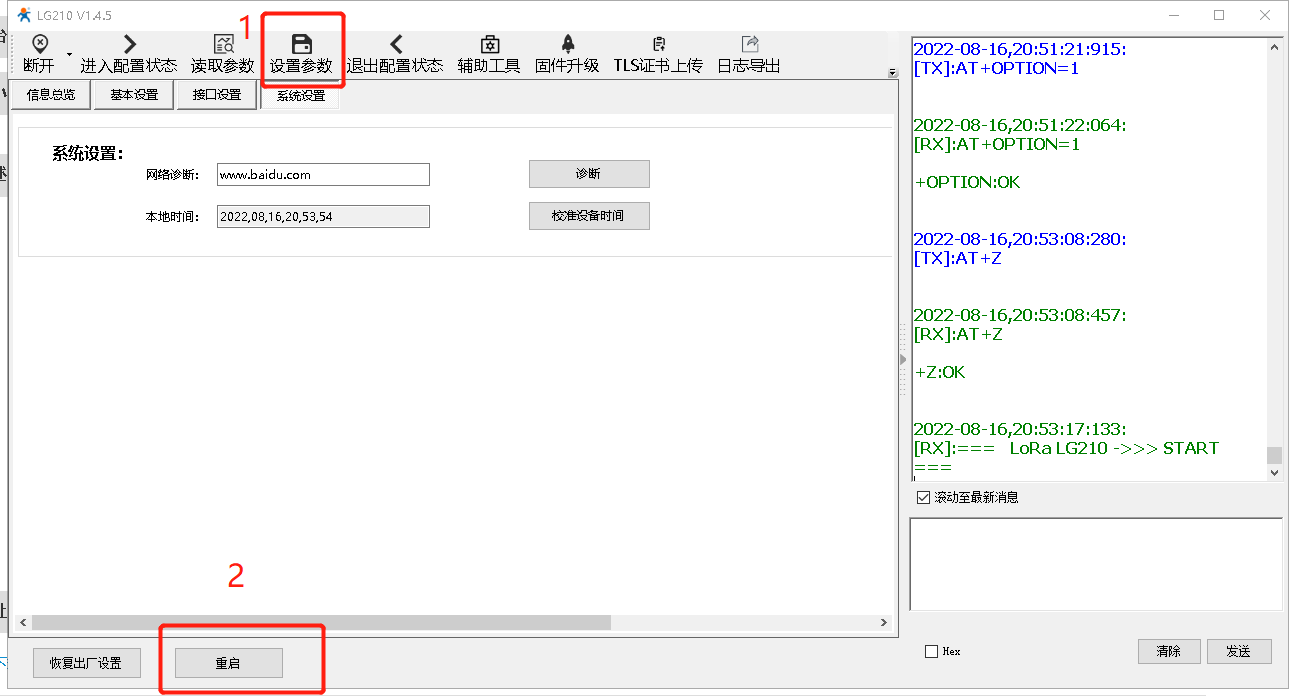

配置完成后，點擊設置參數，點擊重啟
五、USR-LG206-L-C-H10（二期固件）參數設置：
1、電腦打開LG206的設置軟件，在電腦的設備管理器中查看LG206設備對應的端口號。

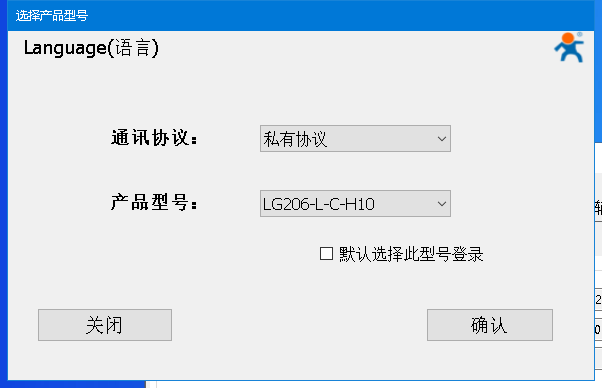

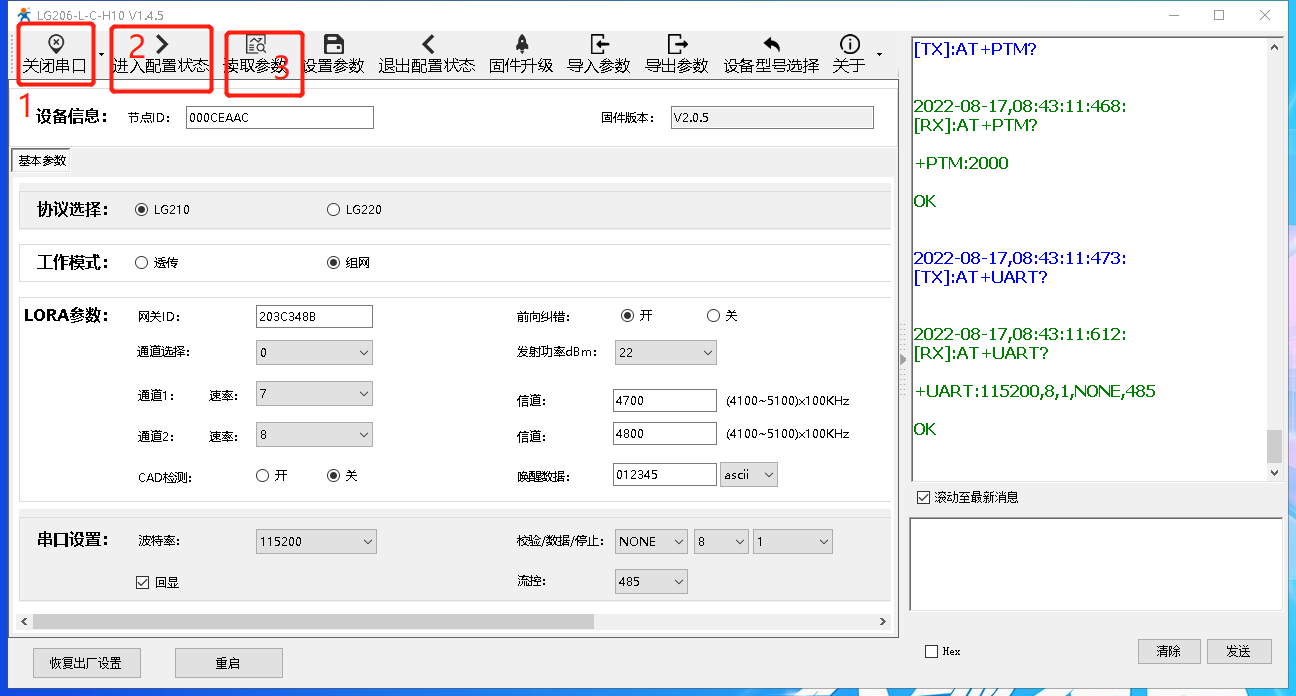

2、找到LG206對應的串口打開串口，點擊進入配置狀態，讀取參數。

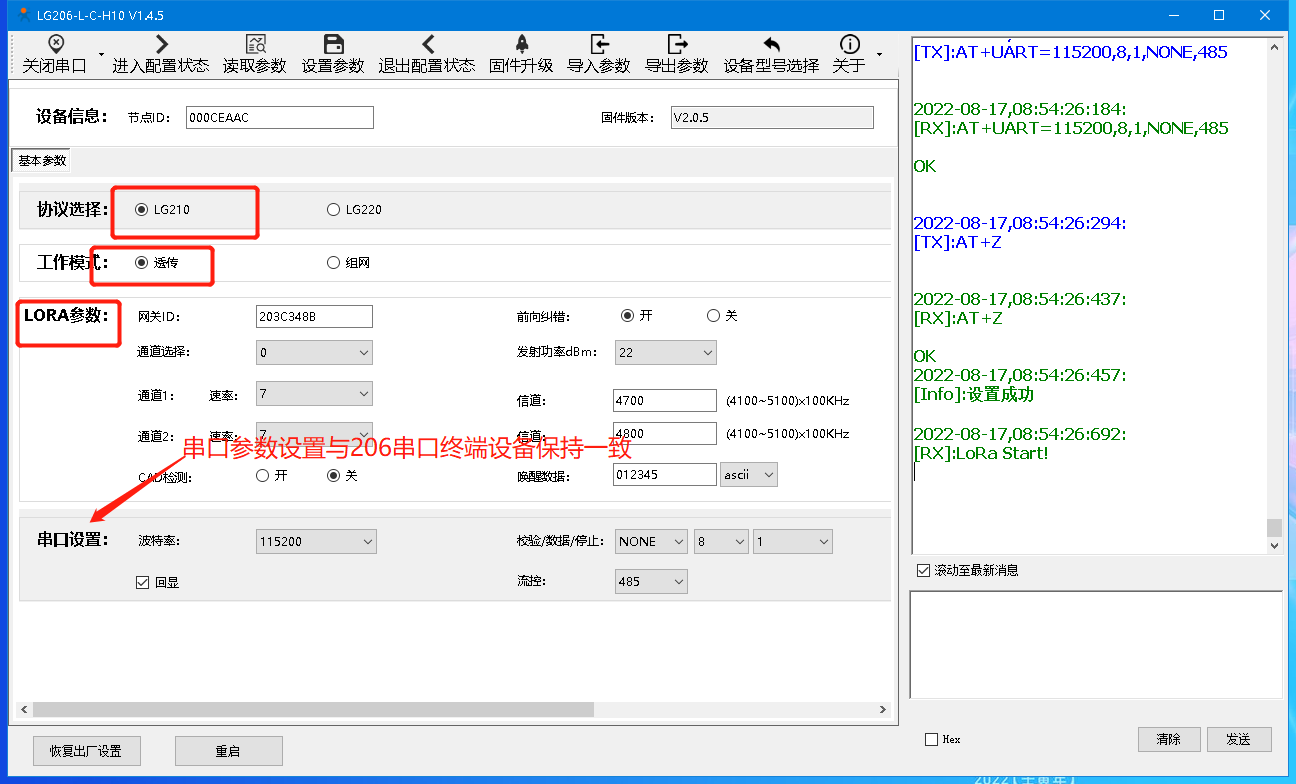

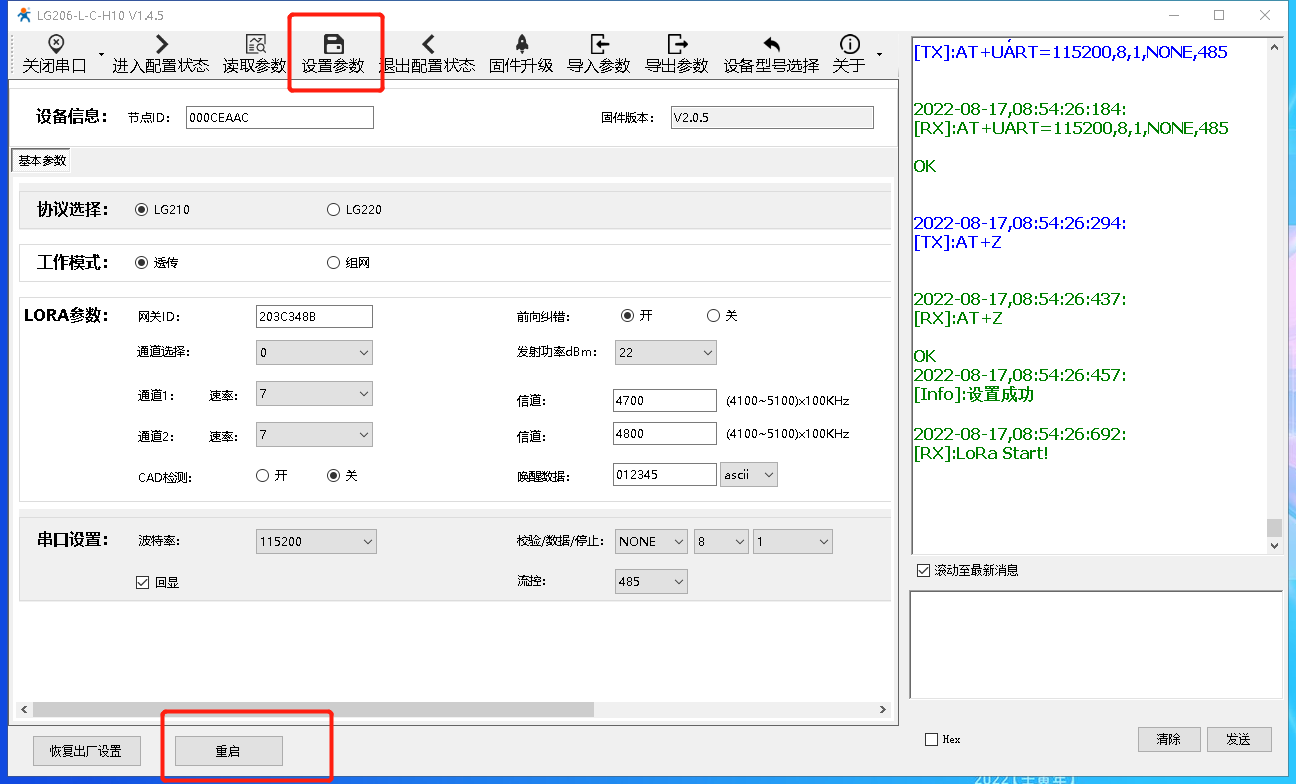

3、USR-LG206-L-C-H10(二期固件)的參數配置如下圖：
基本參數設置：協議選擇:LG210
工作模式：透傳
LORA參數：網關ID：203C348B
通道選擇：0（注：通道選擇設置為0時節點會隨機選擇通道1或通道2參數進行通訊；通道選擇設置為1或2時，節點會用指定的參數通訊）
通道1：速率7 ，信道：4700x100KHz
通道2：速率7 ，信道：4800x100KHz
4、點擊設置參數并重啟設備
六、通訊測試：

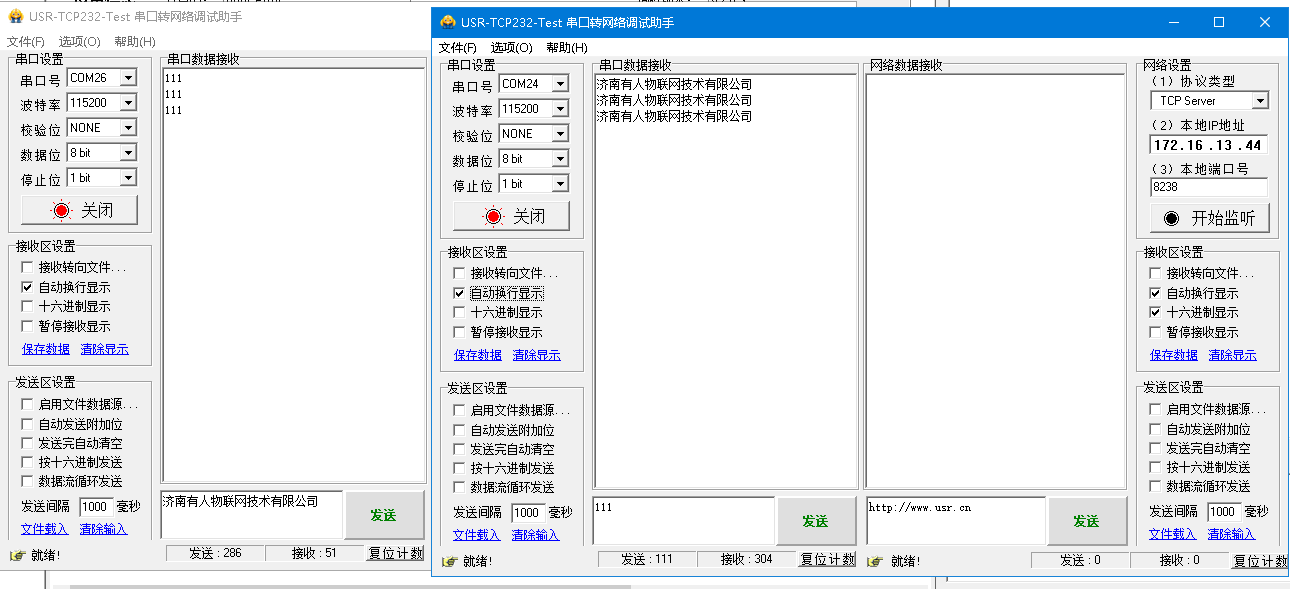

打開兩個串口網絡調試助手，并且在串口部分打開LG206的串口COM26 。打開LG210所對應的串口COM24，串口參數需要保持一致。在兩個串口端相互發送數據測試。
