USR-G817連接遠程服務器進行數據通訊
1. 資料下載：
USR-G817說明書：http://www.0575400.com/Download/1180.html

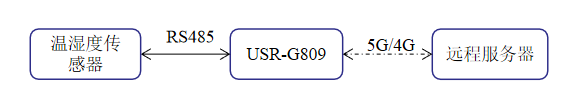

2. 網絡拓撲結構
3. 硬件鏈接
1>安裝上sim卡、5G天線以及wifi天線，然后給G817供電
G817指示燈狀態說明見下表，可以判斷G817是否能通過sim卡正常聯網
|
名稱 |
說明 |
|
PWR |
上電后長亮 |
|
WORK |
系統正常運行時閃爍 |
|
NET 5G+WIFI6版 |
綠色：5G 橙色（雙色）：4G 紅色：3G |
|
SIG 5G+WIFI6版 |
信號優：綠色 信號一般：雙色 信號差：紅色 |
|
WLAN |
開啟WIFI常亮 |
|
USR |
自定義指示燈，可界面配置為SOCKET或者VPN連接指示燈 |
|
GNSS |
GNSS功能使用，常規無此指示燈 |
|
網口 |
網口網線插入時亮起，數據通信時閃爍 |
2>電腦連接G817的WIFI信號或者電腦連接G817的LAN口
本案例中連接的G817的wifi信號，密碼是：www.0575400.com
1>電腦網卡設置為自動獲取IP地址
2>查看電腦獲取到的IP地址；如果電腦無法獲取到IP地址的話，需要檢查上面的硬件鏈接是否正常
4. 設置G817的參數
1>打開瀏覽器，地址欄輸入192.168.1.1
2>用戶名和密碼都是root

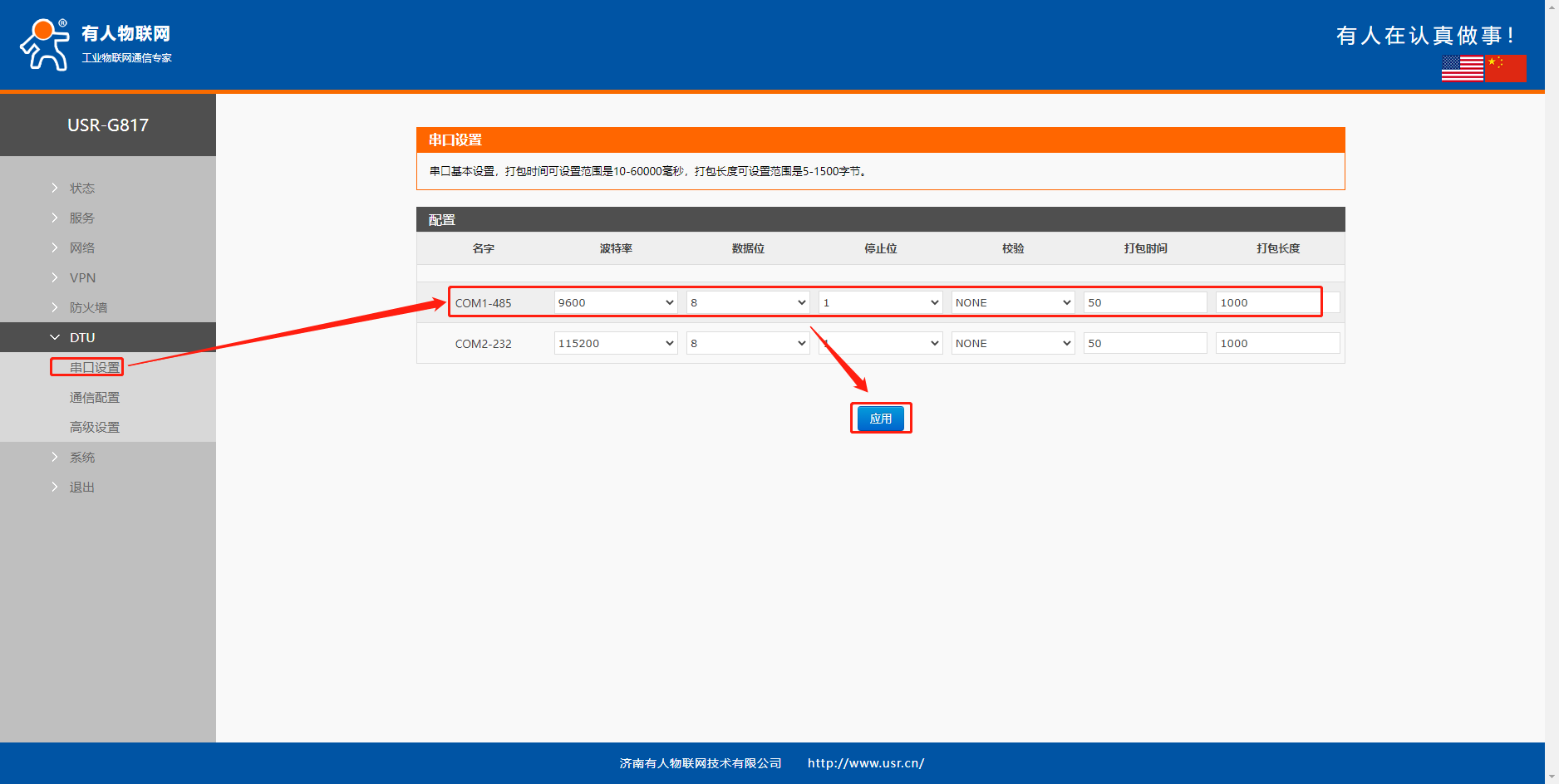

3>DTU--串口：可以設置RS232/485的串口參數
本案例中用的是RS485串口，修改串口波特率為9600

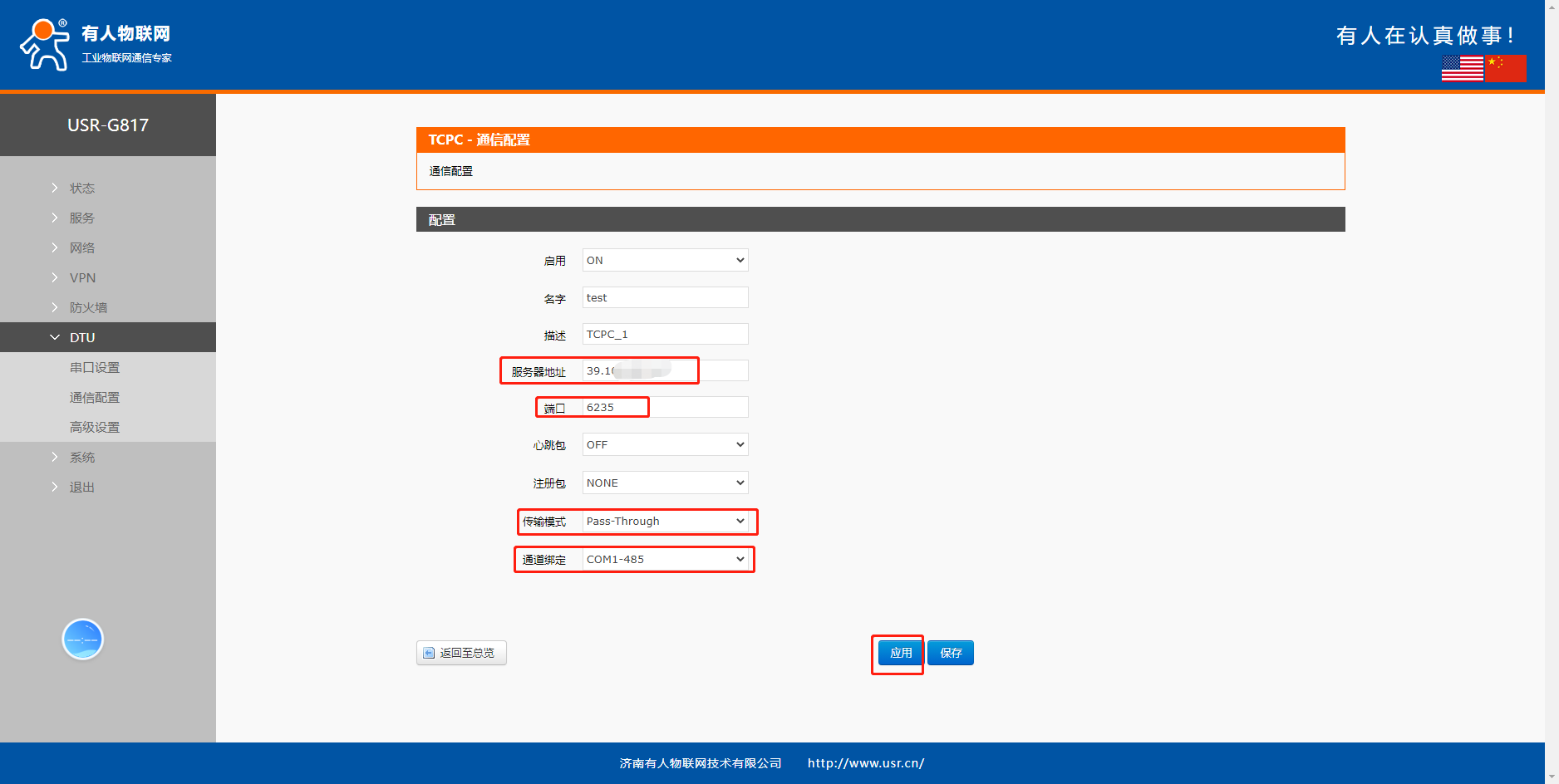

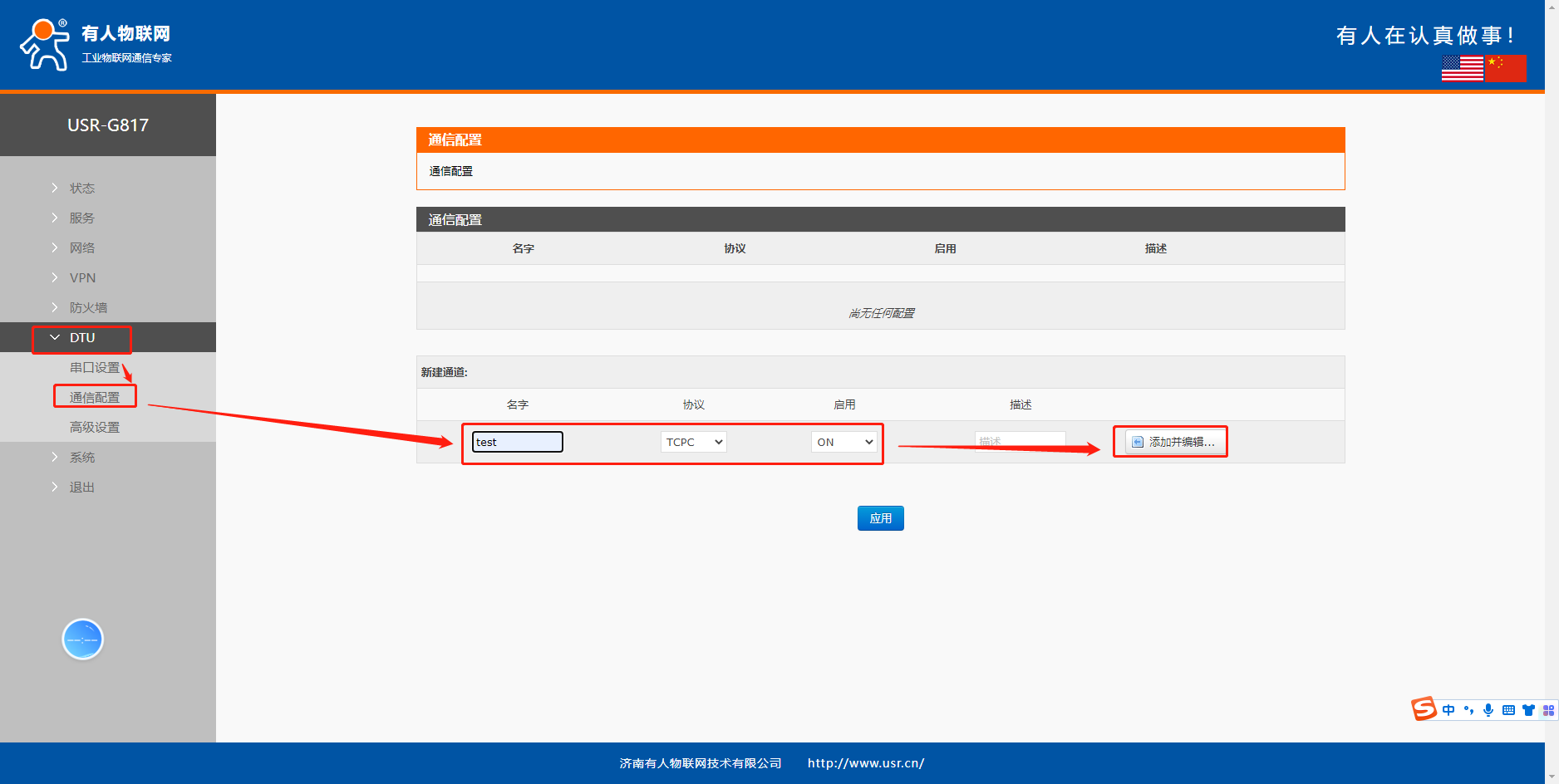

4>DTU--通信配置
新建通道：設置名稱--協議選擇(TCP client)--啟用(ON)--添加并編輯
服務器地址：根據自己的服務器地址填寫
端口號：根據自己的服務器端口號填寫
心跳包：保持默認狀態
注冊包：保持默認狀態
傳輸模式：Pass-through
通道綁定：COM1-485

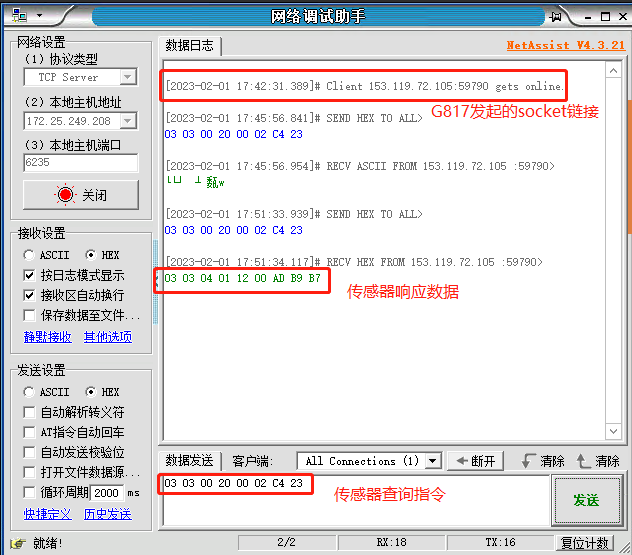

5. 數據測試
服務器端下發查詢指令查詢數據，可以收到傳感器的響應，說明通訊正常
撰寫人：劉美美
