本案例以USR-w610為例

一、資料下載

USR-W610說明書：http://www.0575400.com/Download/1152.html

USR-W610軟件設計手冊：http://www.0575400.com/Download/577.html

modbus slave軟件：百度下載即可

二、準備工作

1、USR-W610 數量1個

2、電源適配器12V 數量1個

3、232轉USB調試線 數量1個

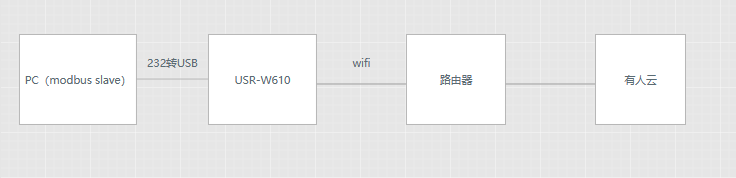

三、連接框圖

四、云端參數配置

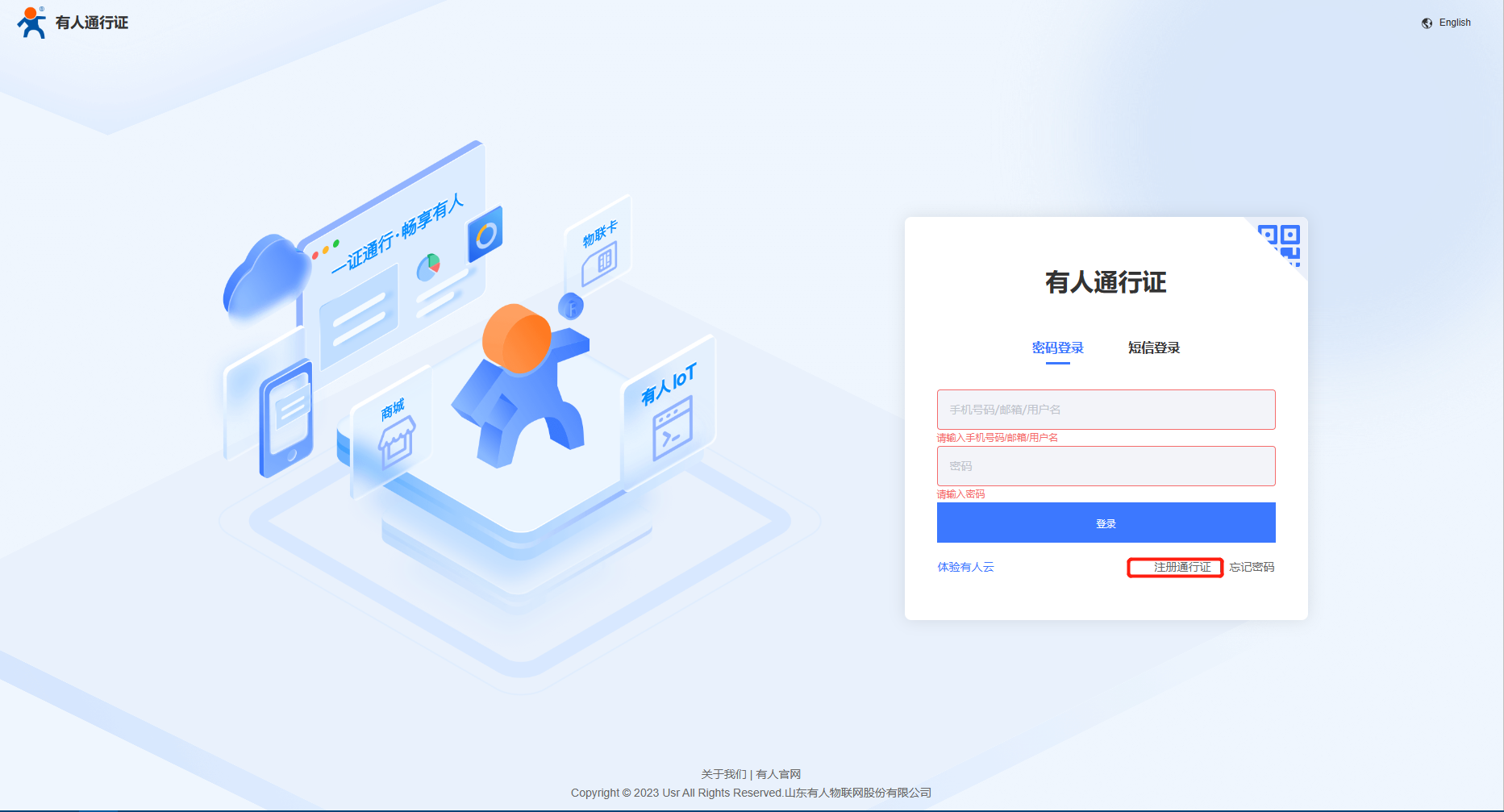

1.登錄有人云，如果沒有賬號先申請通行證，目前可通過手機號來注冊通行證賬戶。

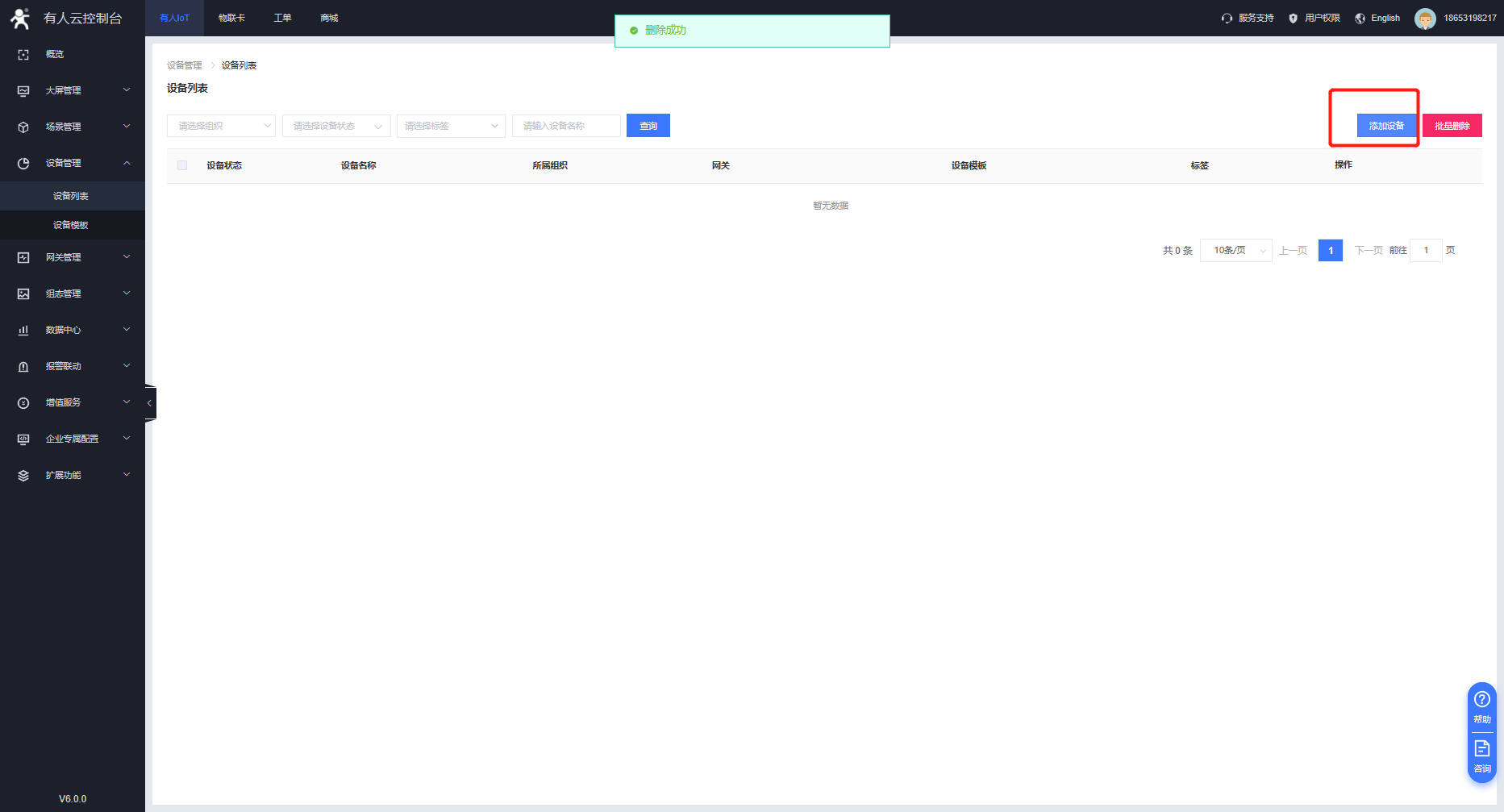

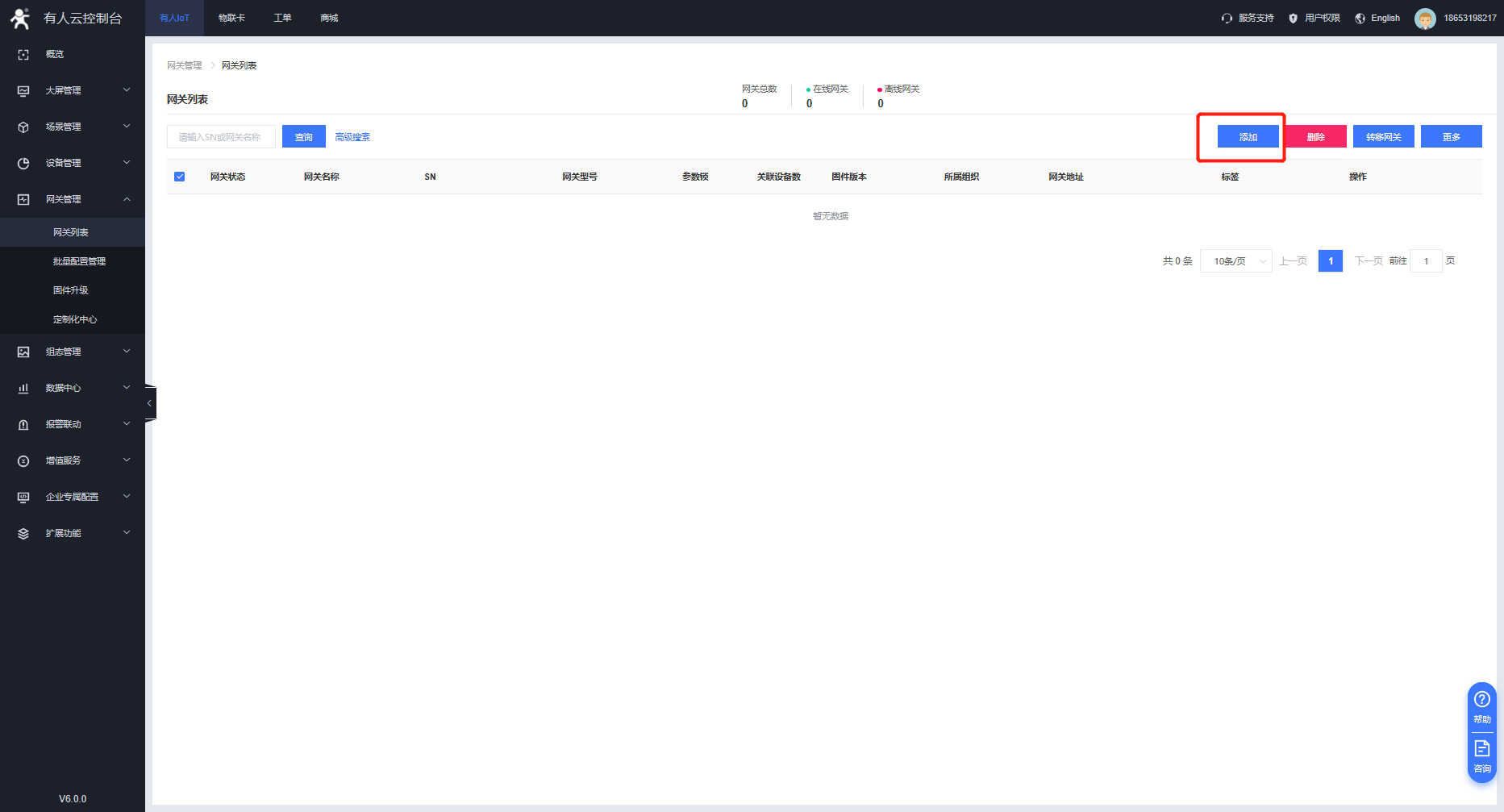

2.云平臺添加設備

在網關管理---網關列表-添加網關，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼。

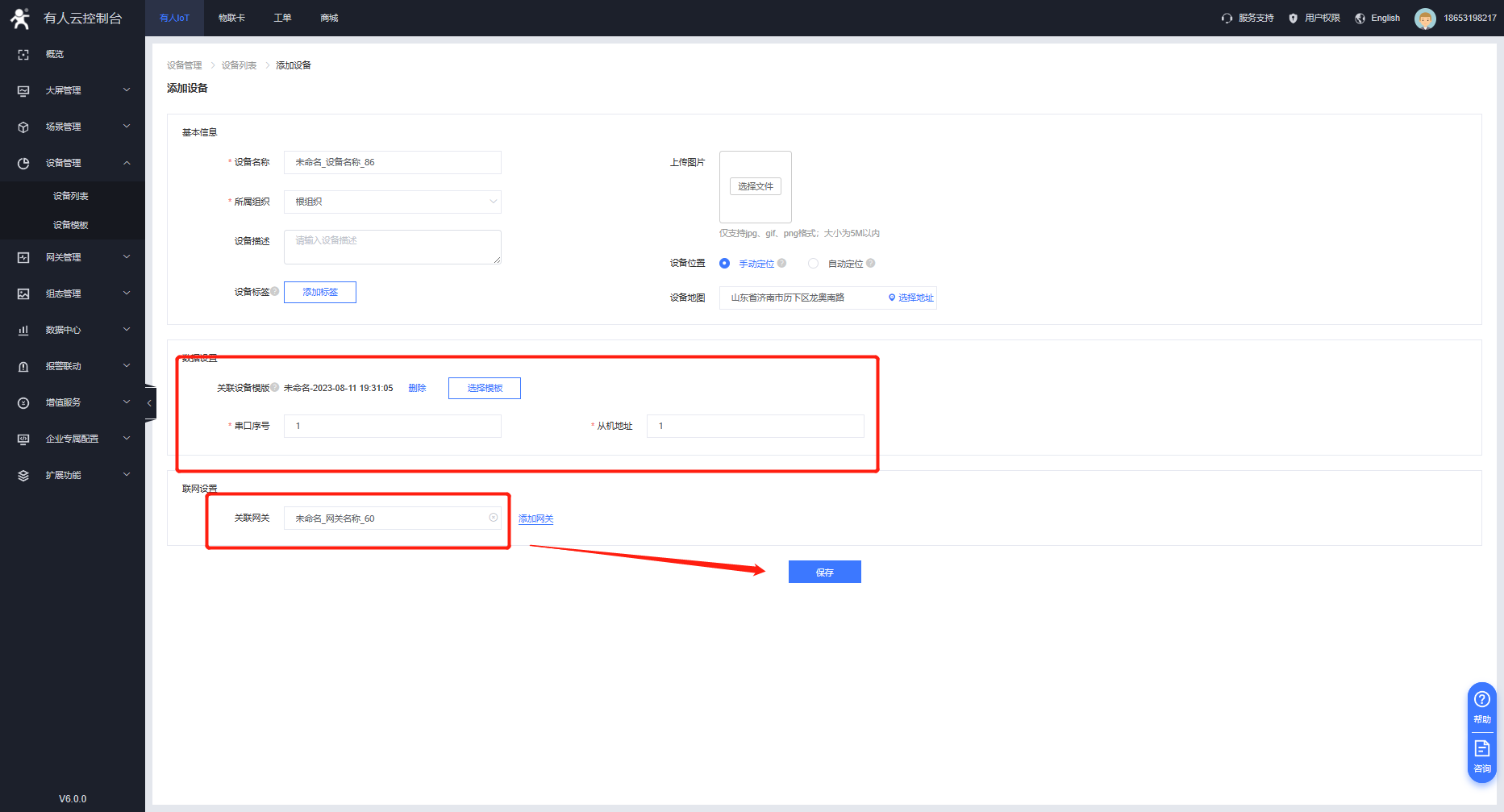

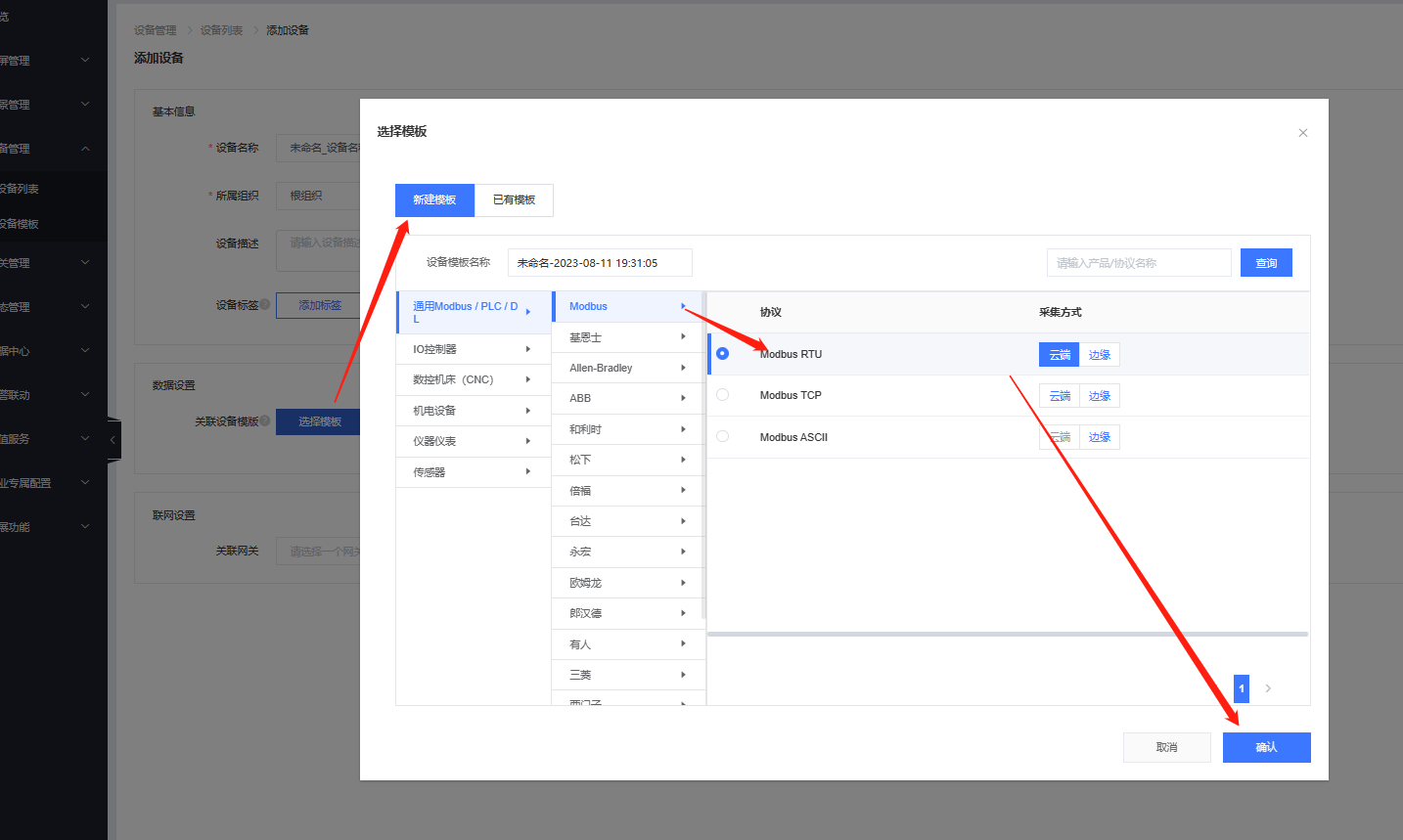

3.添加從機設備，關聯變量模板，w610支持modbus協議 云端輪詢方式。

設置從機地址，和串口連接的從機地址保持一致。

關聯610網關。

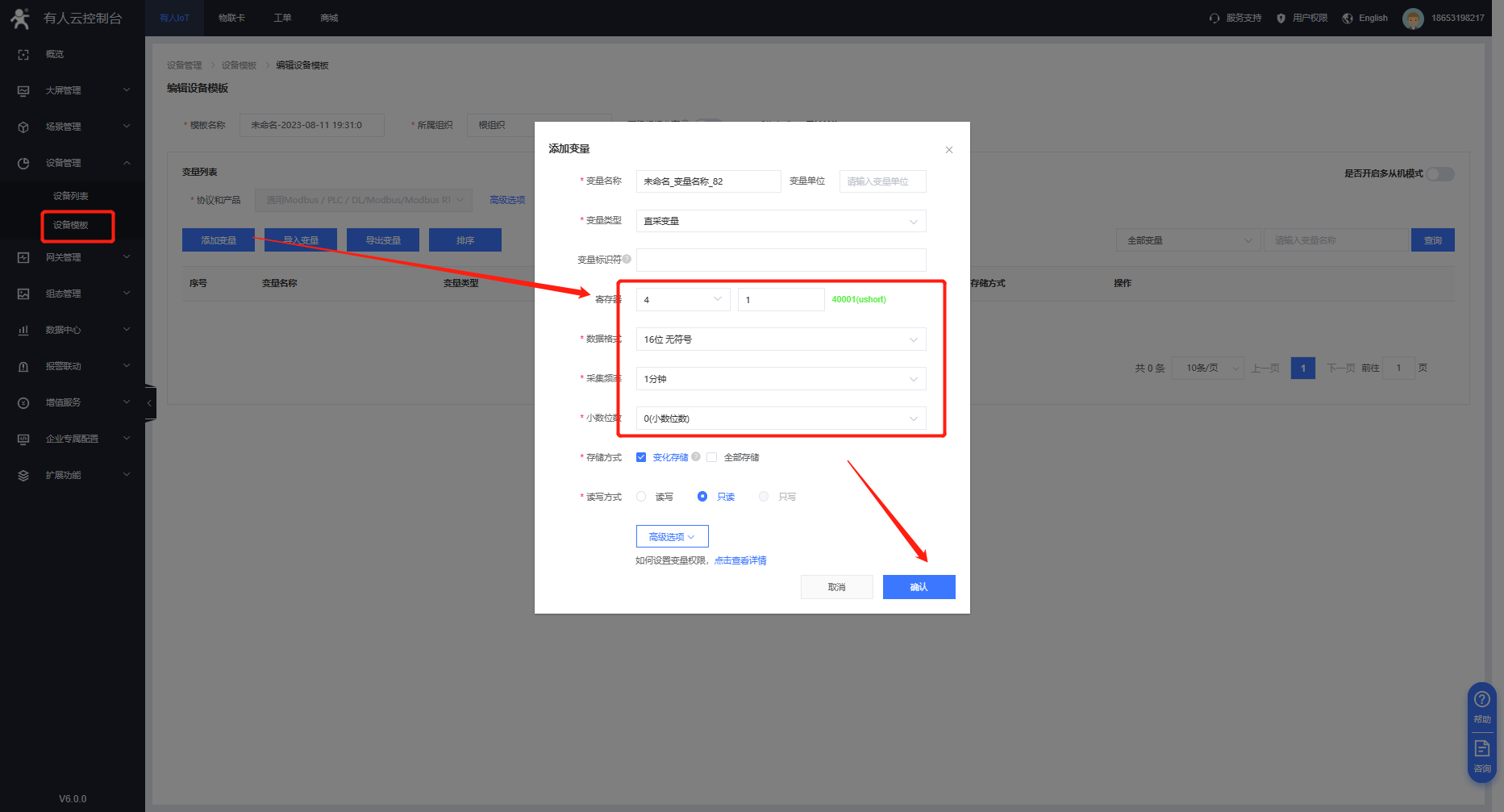

4.配置變量模板信息

添加變量：http://cloud.usr.cn/document/892.html 參考此說明。

五、產品參數配置

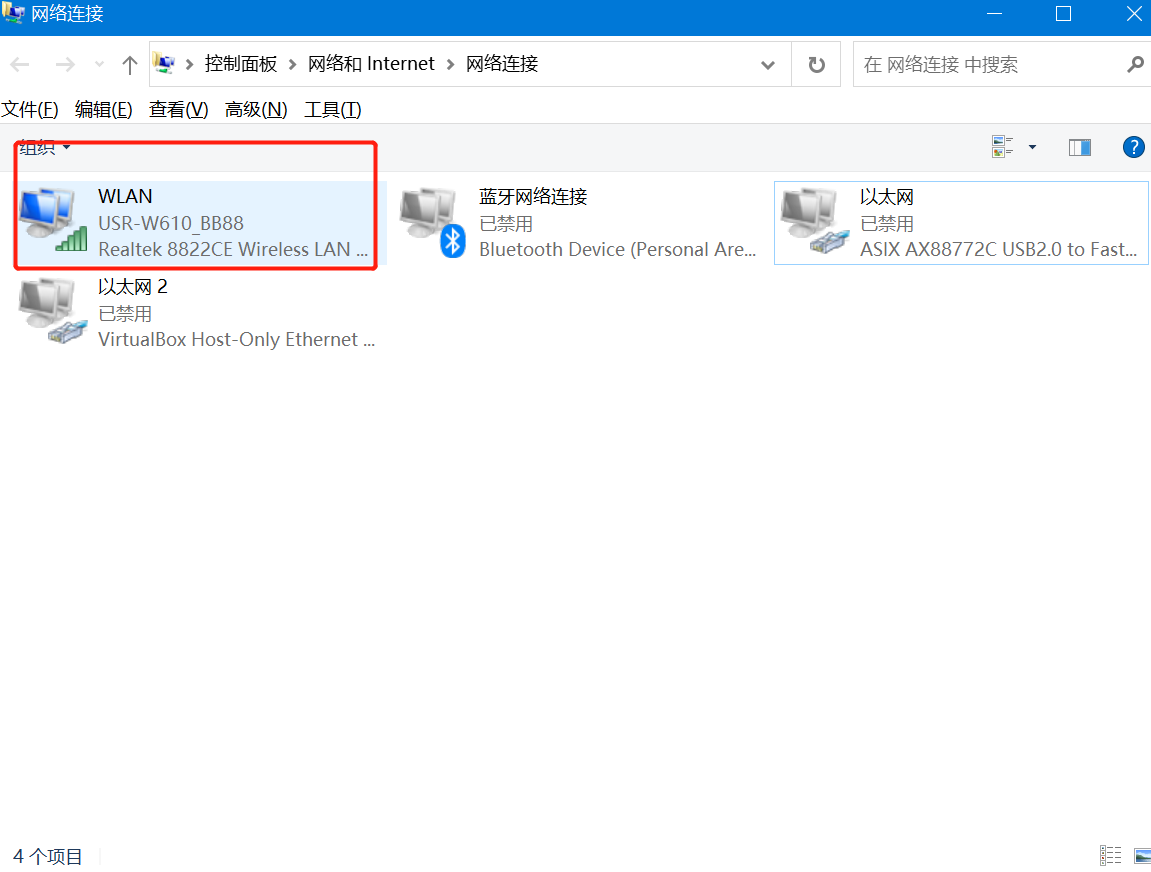

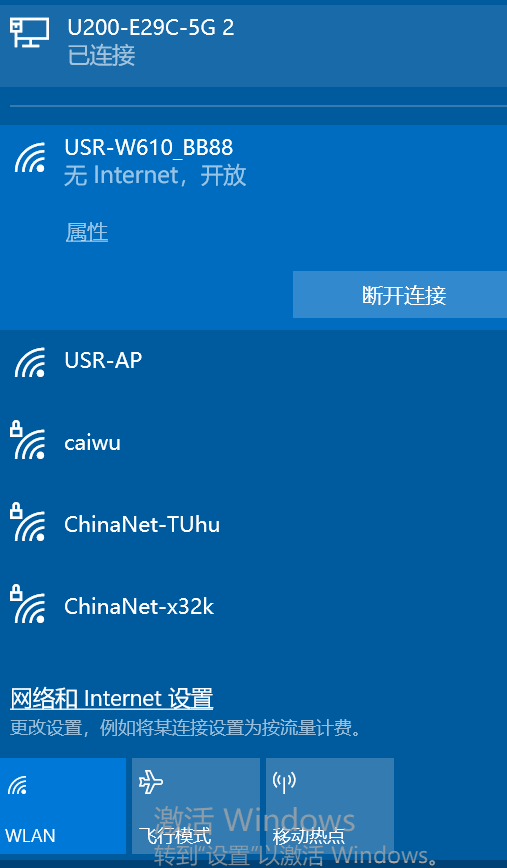

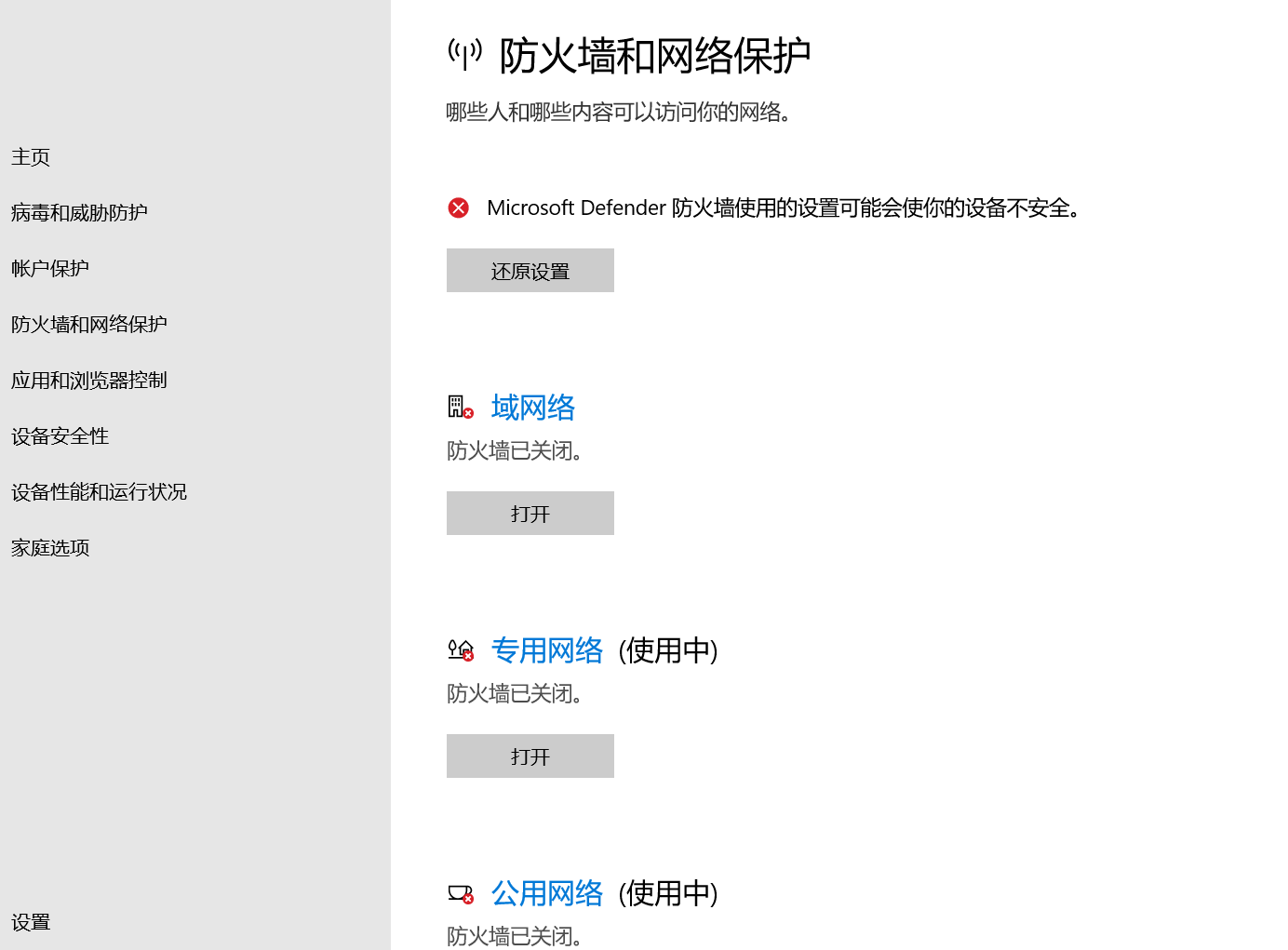

1.w610接上WiFi天線，電腦連接上wifi，232串口轉USB接到電腦。并關閉電腦防火墻、多余網卡和殺毒軟件。模塊出廠默認是AP模式，電腦連接W610的wifi信號,當有設備連到W610的wifi后，Link指示燈亮起。SSID后面跟了4個字符，是MAC地址的后4位，MAC地址可以在設備背面的標簽上看到。

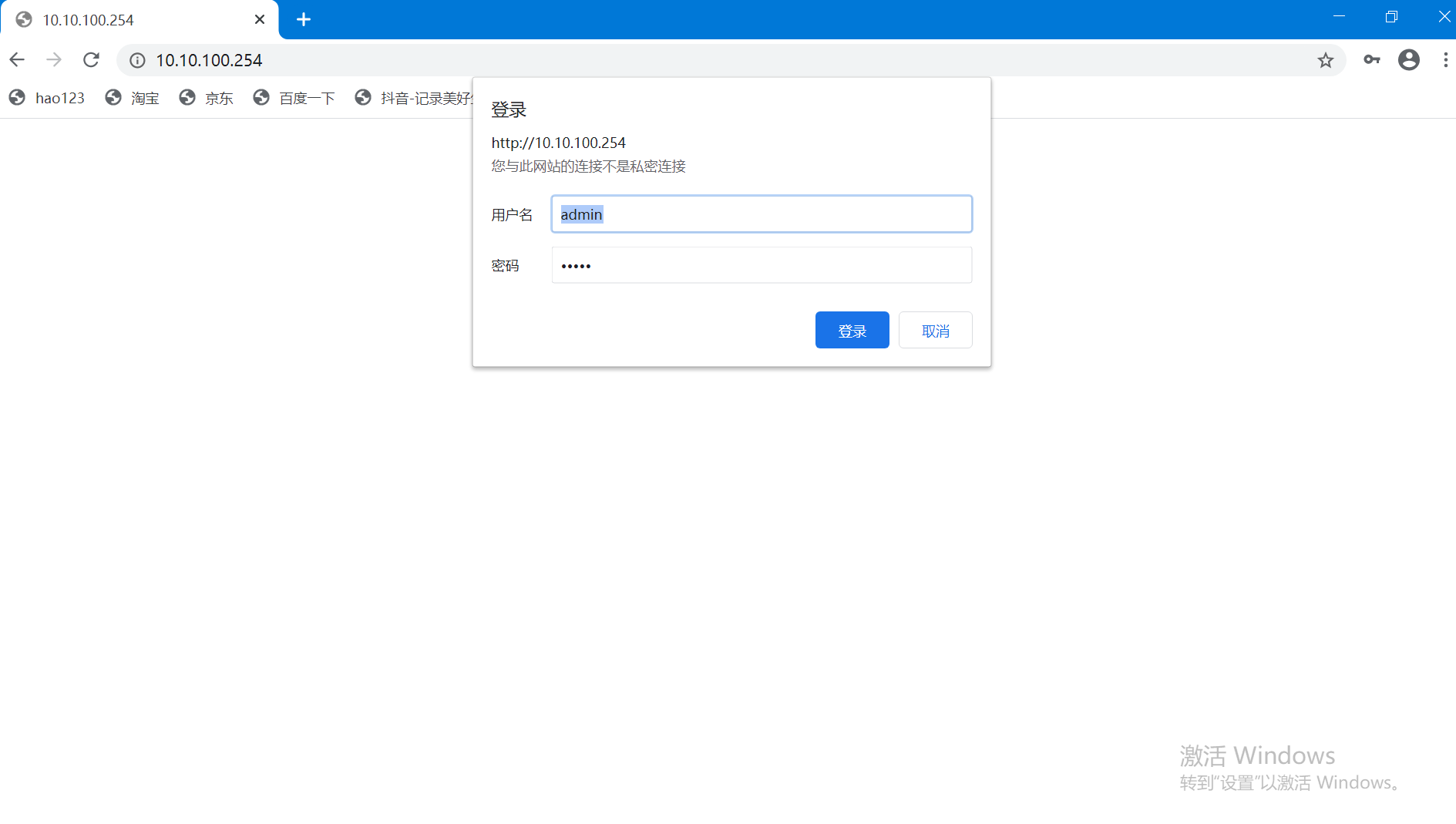

2.在瀏覽器輸入W610默認IP ：10.10.10.254。用戶名密碼都為admin

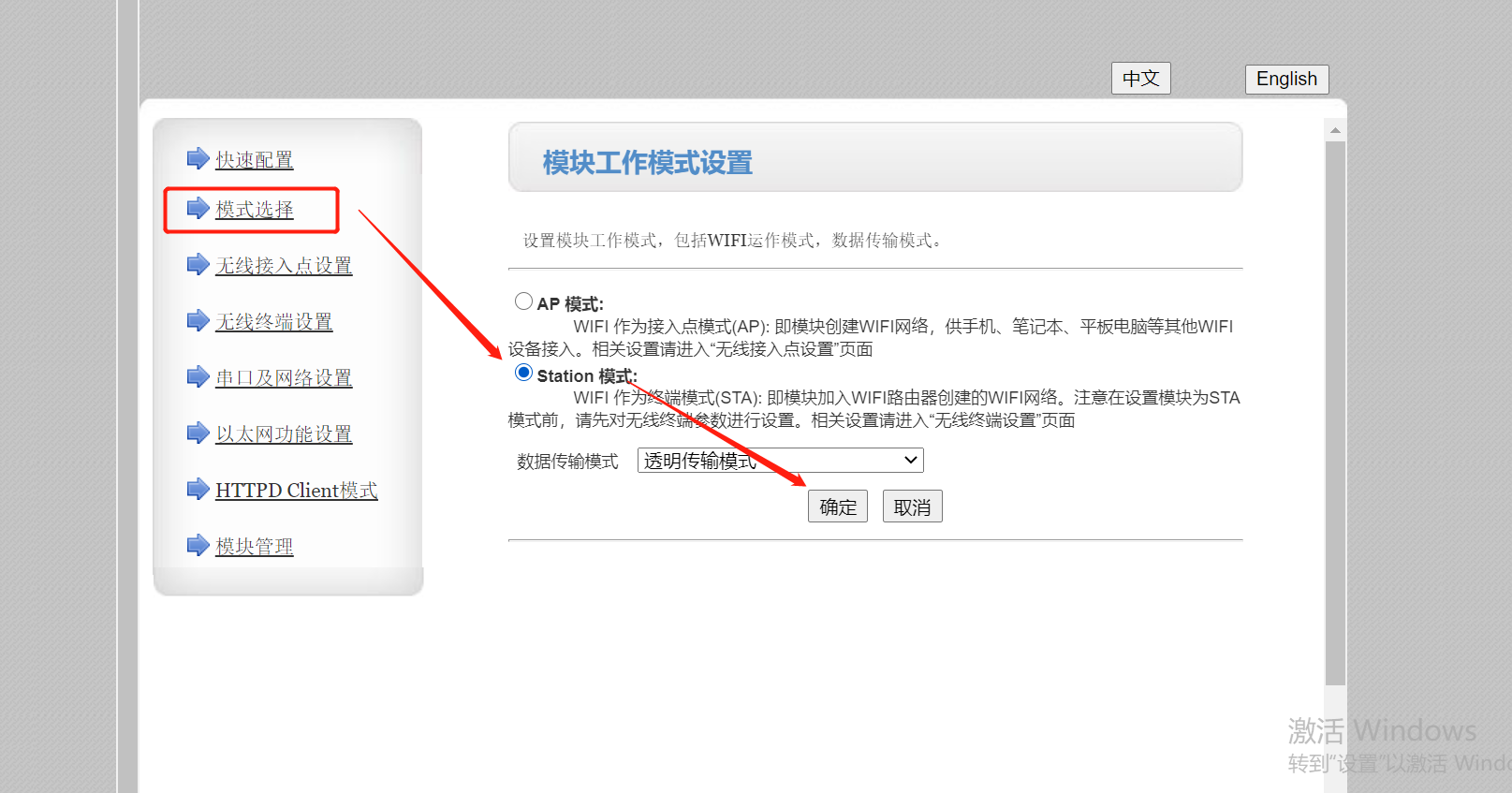

3. 選擇模式選擇為sta模式，點擊確定（先不要重啟，等設置完所有的參數再重啟設備）

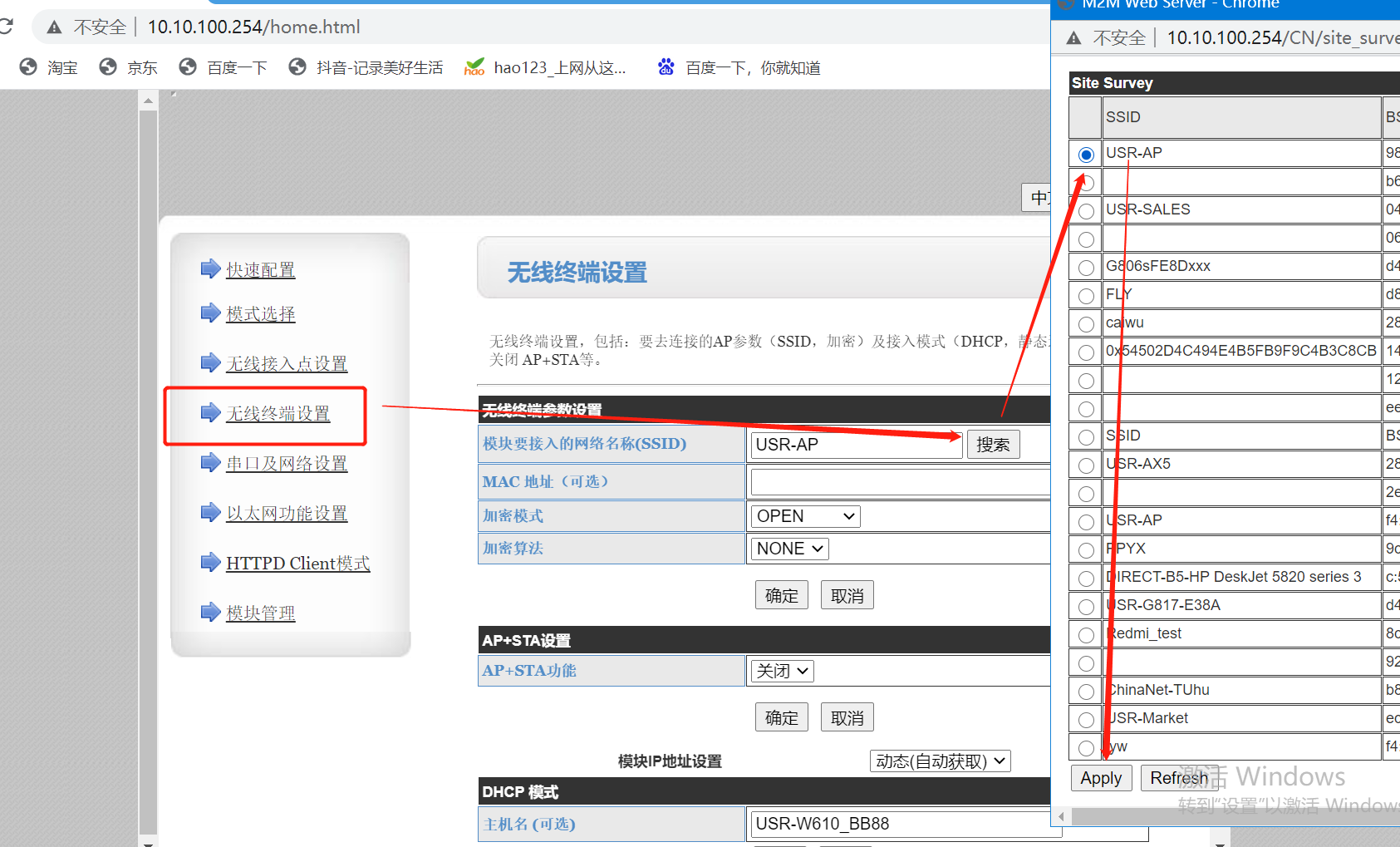

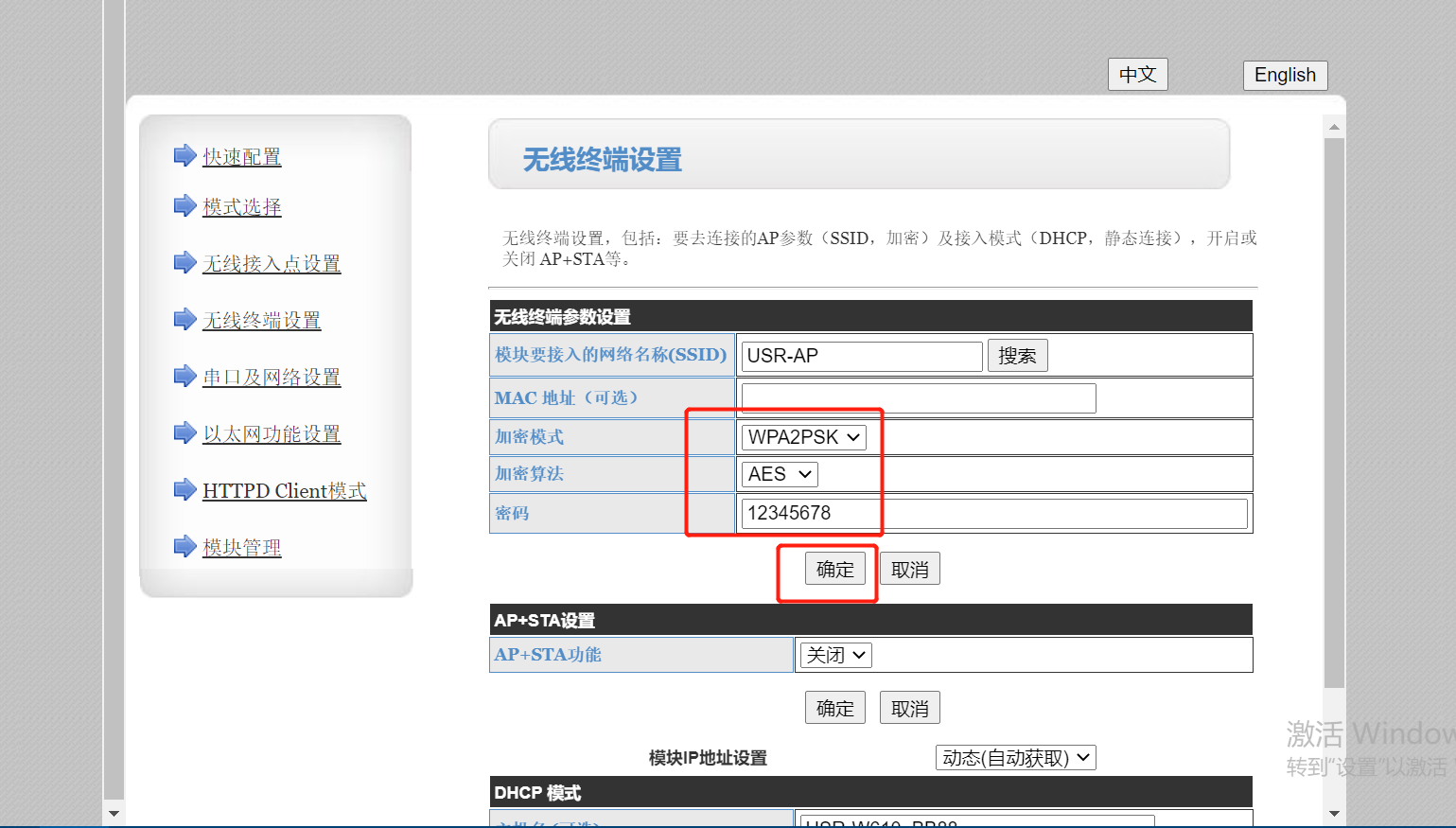

4.進入無線終端設置，搜索要連接的WiFi，選中以后點擊下方【apply】

5.之后會提醒您輸入密碼，輸入密碼以后點擊確定；如果需要給模塊設置固定IP，請?jiān)谙旅娴摹癉HCP自動獲取參數”選項中設置，設置完成后同樣需要點擊確定。

6.串口及網絡設置

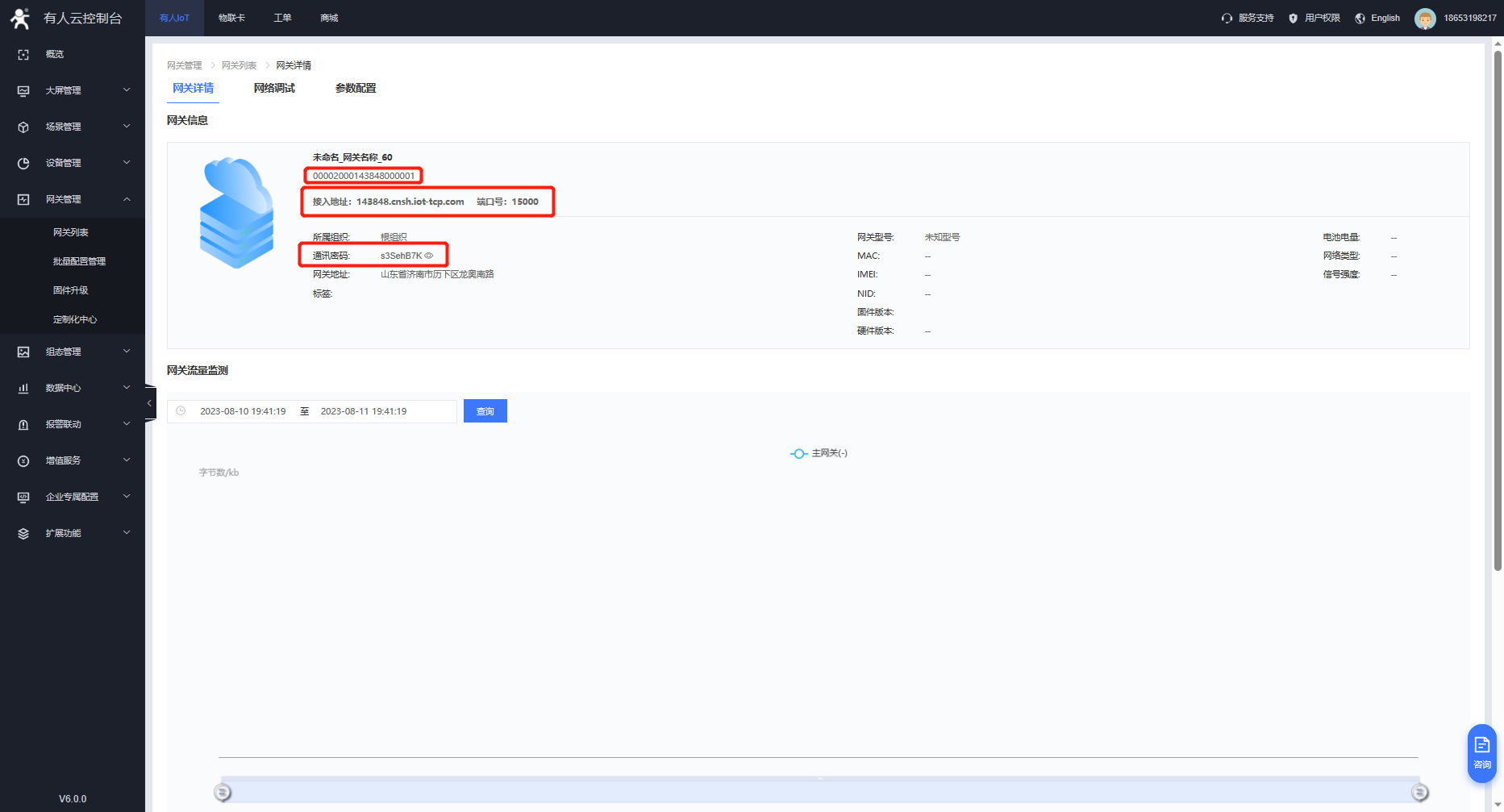

*根據云端生成的接入地址端口號以及sn和通訊密碼設置

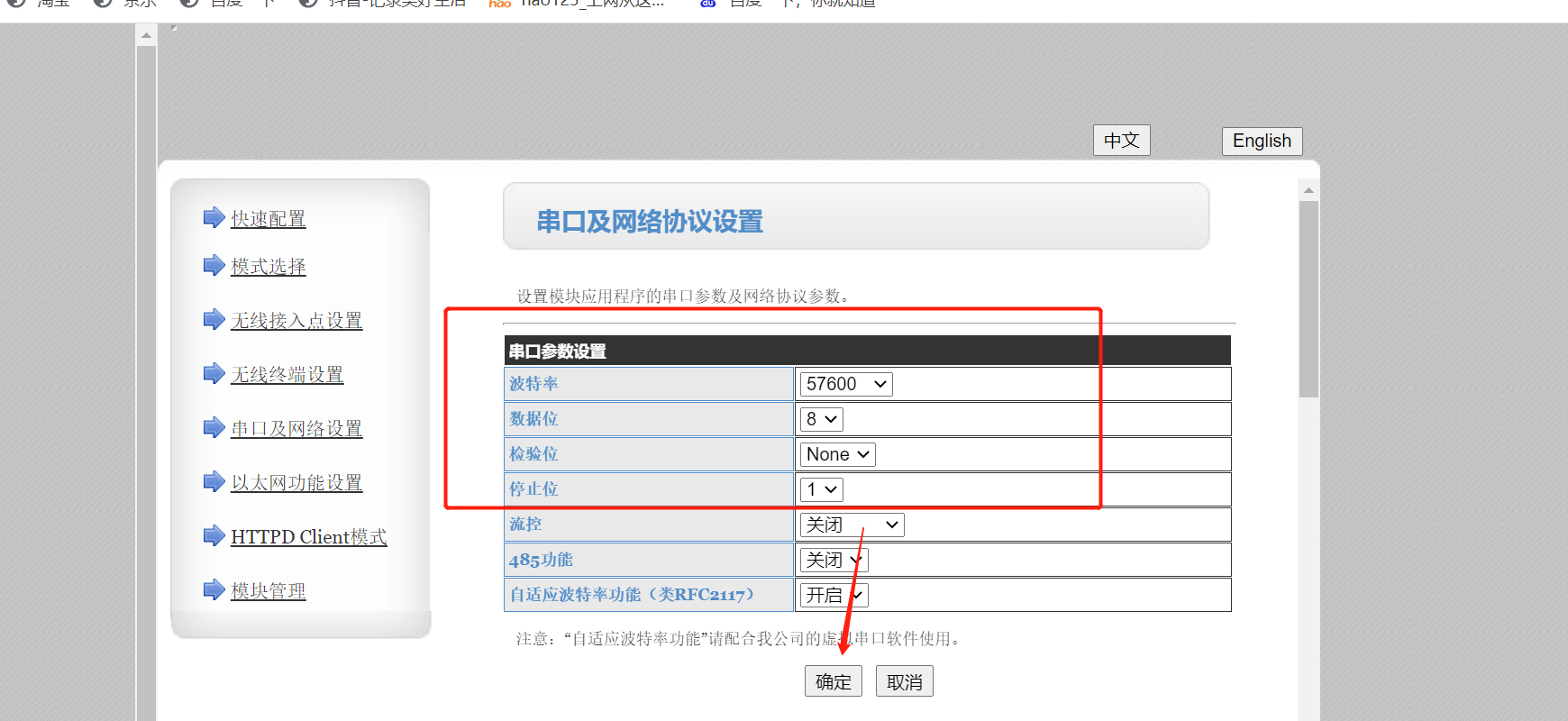

（1）串口及網絡參數設置:串口參數設置為和您終端設備的串口參數一致

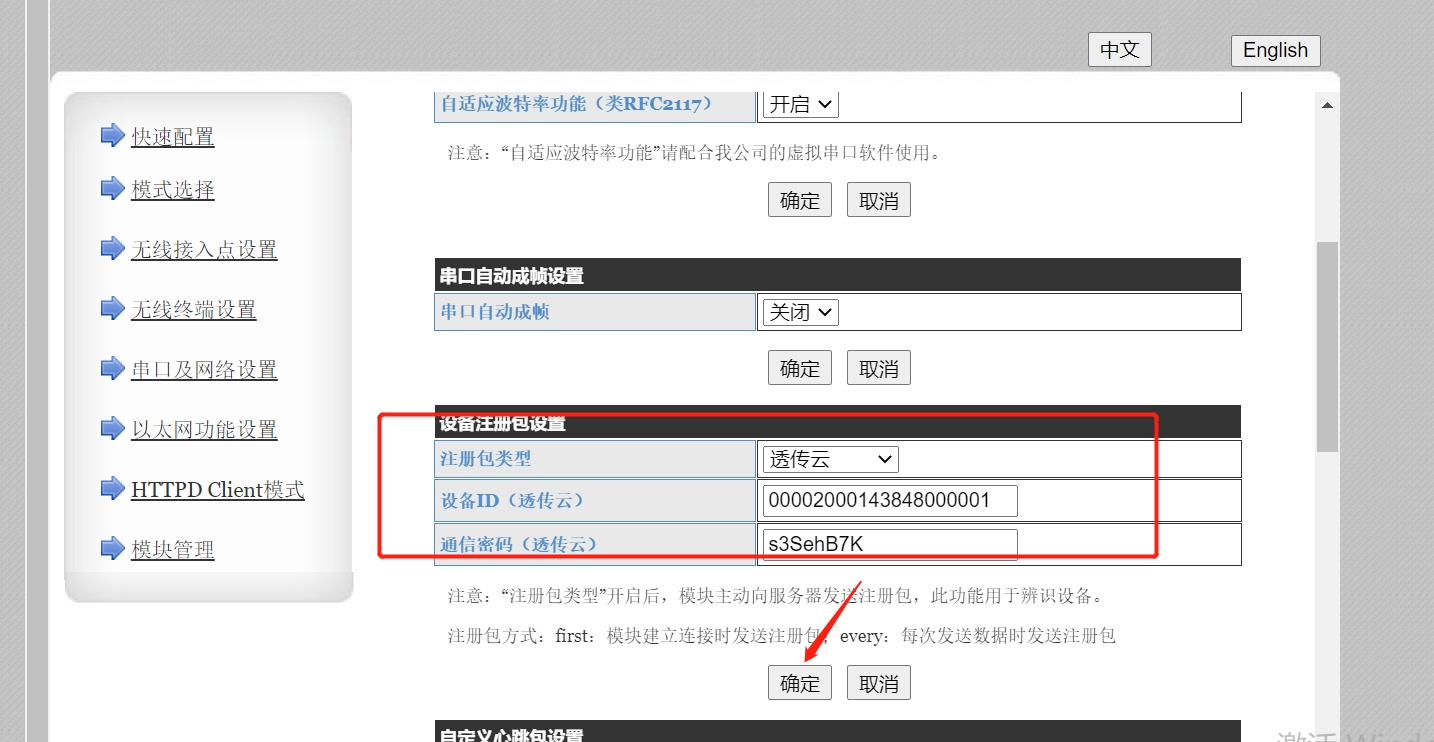

（2）注冊包選擇透?jìng)髟疲钌贤競髟粕闲陆⒌脑O(shè)備id，和密碼（如下圖所示），點擊保存。

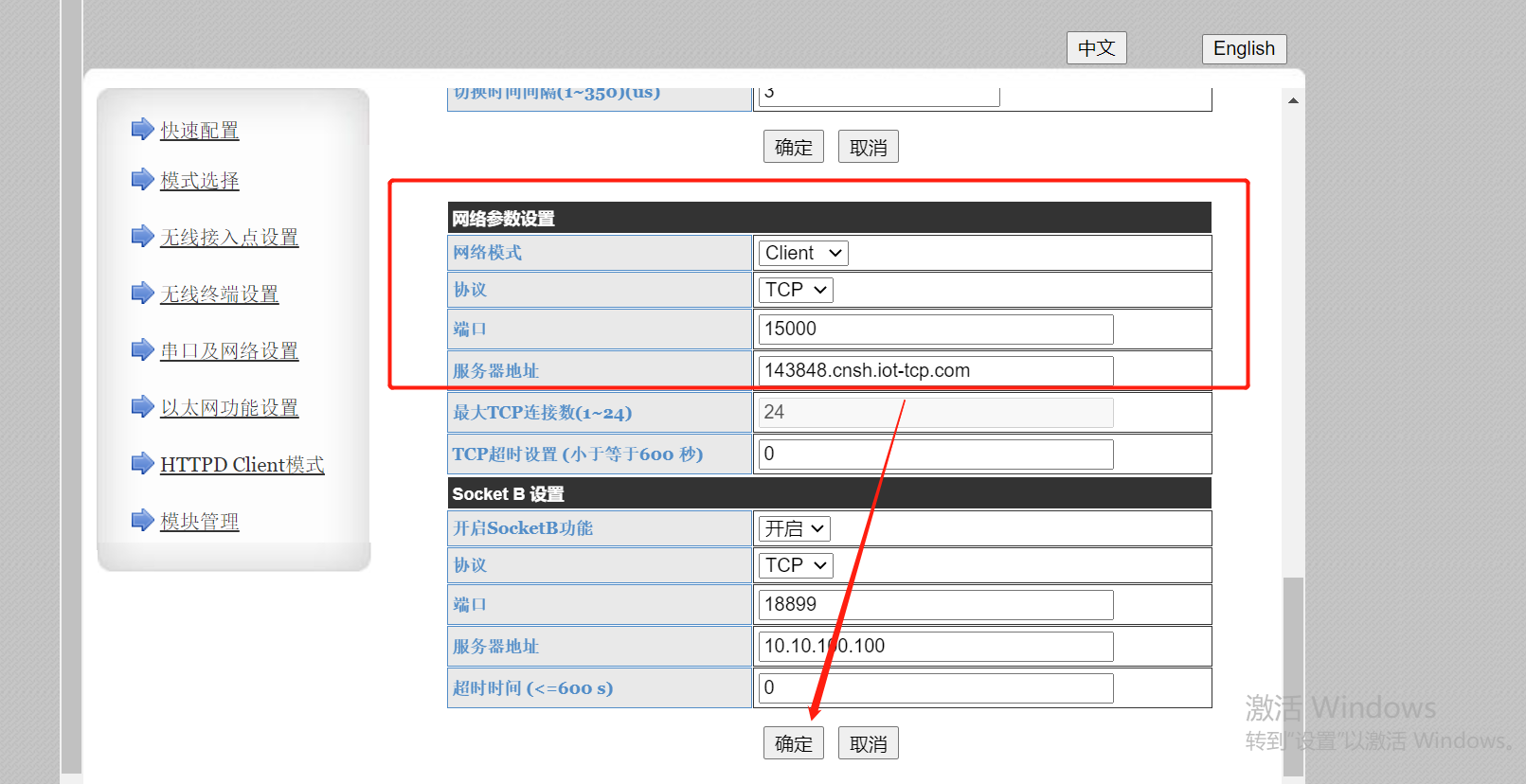

（3）串口及網絡參數中的網絡設置上設置為：Tcp Client,

透?jìng)髟频挠蛎麨?strong>143848.cnsh.iot-tcp.com，透?jìng)髟频亩丝跒?5000，設置完點擊保存

（4）設置完所有的參數要 重啟設備。

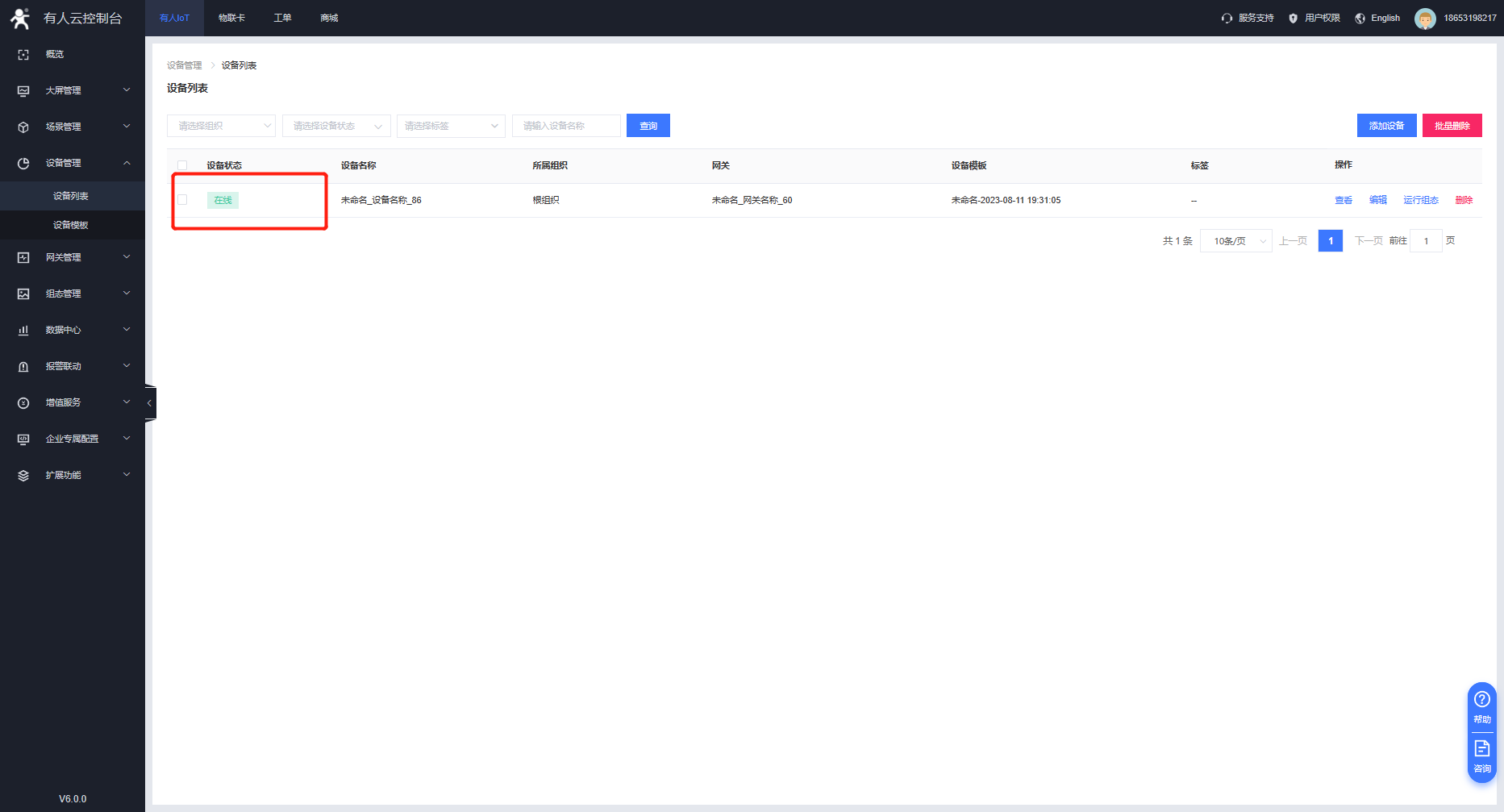

稍等一會，在有人云界面，您會看到W610已經上線。

六、數據調試

1.w610的串口用usb轉232或是usb轉485接到電腦上

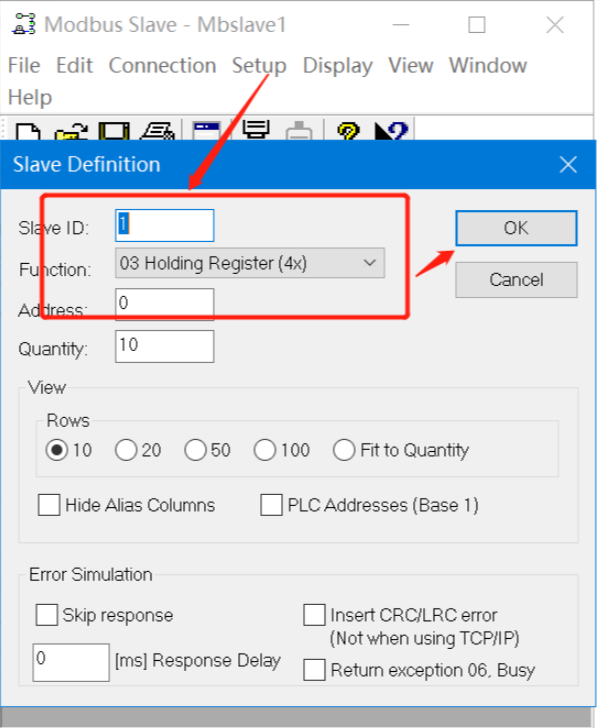

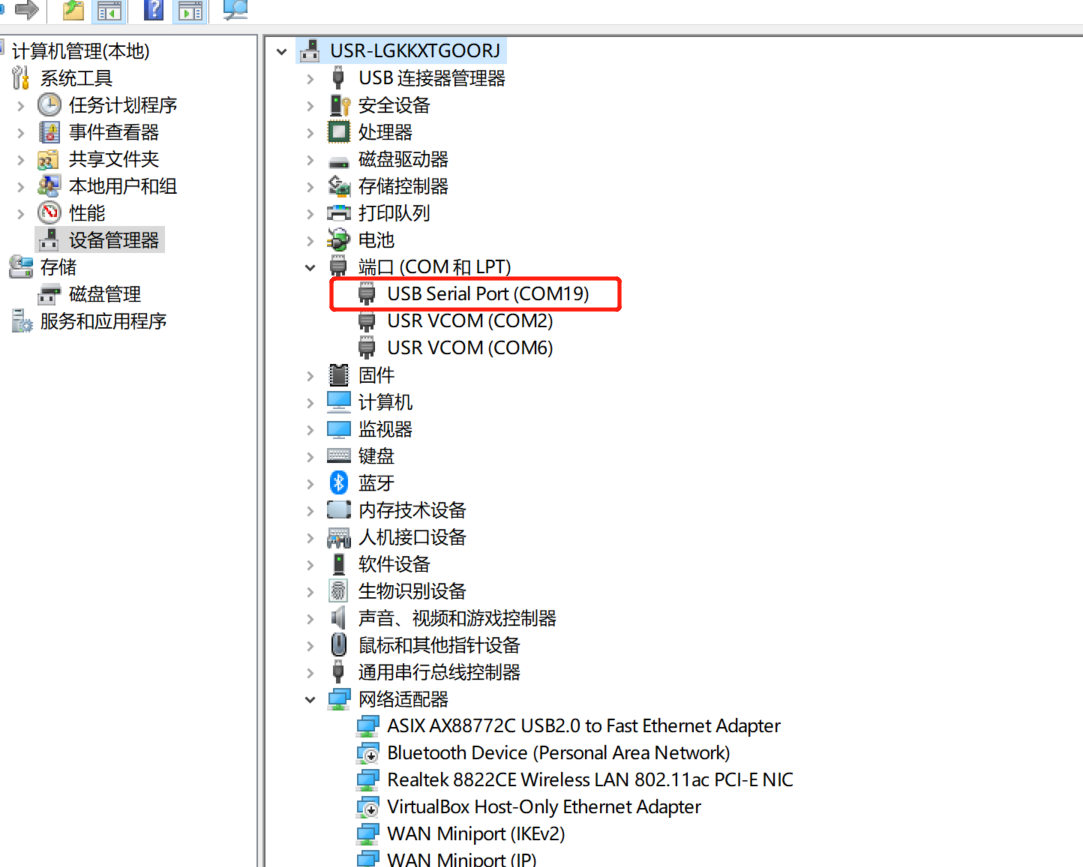

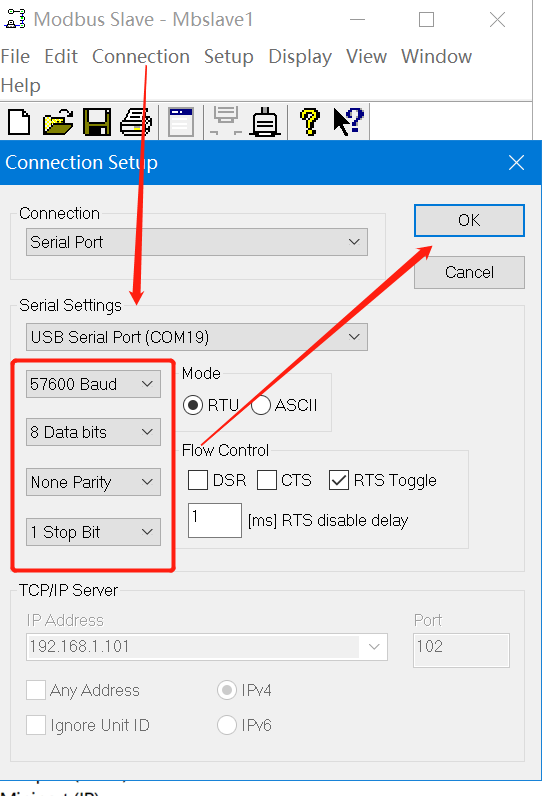

2.打開modbus軟件，點擊連接。選擇串口com13（w610的串口用usb轉485接到電腦上），串口參數要和w610一致

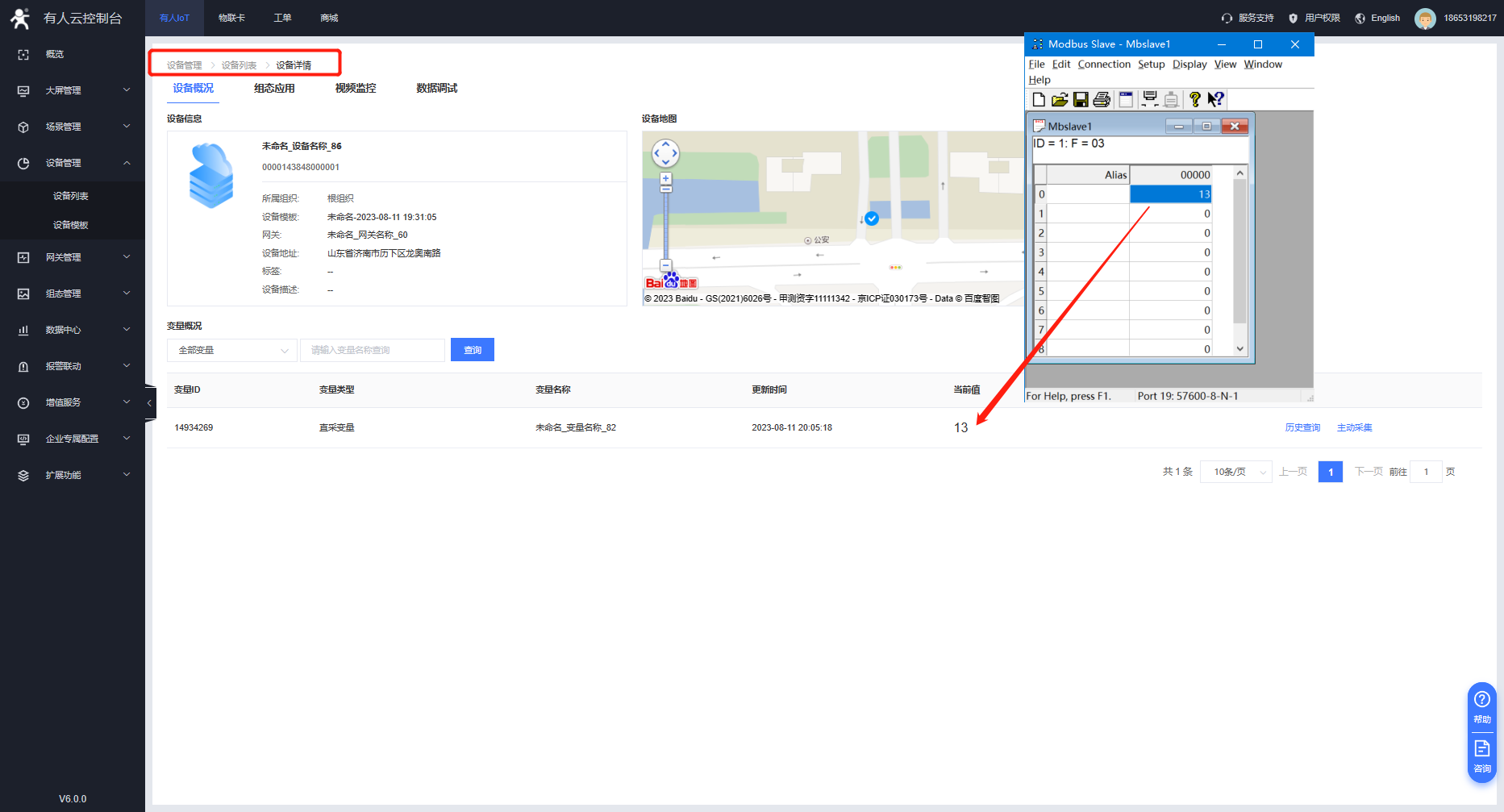

3.在modbus slave串口軟件發送數值,可以在有人云是哪個進行數據的顯示，其中ID1是從機號，03是功能碼

撰寫人：秦嘉城
