USR-N510地址映射示例
一、資料下載
1、USR-N510說明書官網下載鏈接：http://www.0575400.com/Download/1159.html
2、USR-N510 規格書官網下載連接：http://www.0575400.com/Download/1160.html
3、USR-N510 AT指令集官網下載鏈接：http://www.0575400.com/Download/1161.html
4、USR-N510 設置軟件官網下載鏈接：http://www.0575400.com/Download/383.html
5、USR-N510 其他資料官網下載鏈接：http://www.0575400.com/Product/329.html
二、硬件連接
1、所需物品
USR-N510 產品 1臺
12V電源適配器 1個
網線 1條
485轉USB調試器 1個
筆記本電腦 1臺
2、硬件連接
（1）RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。
N510網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。

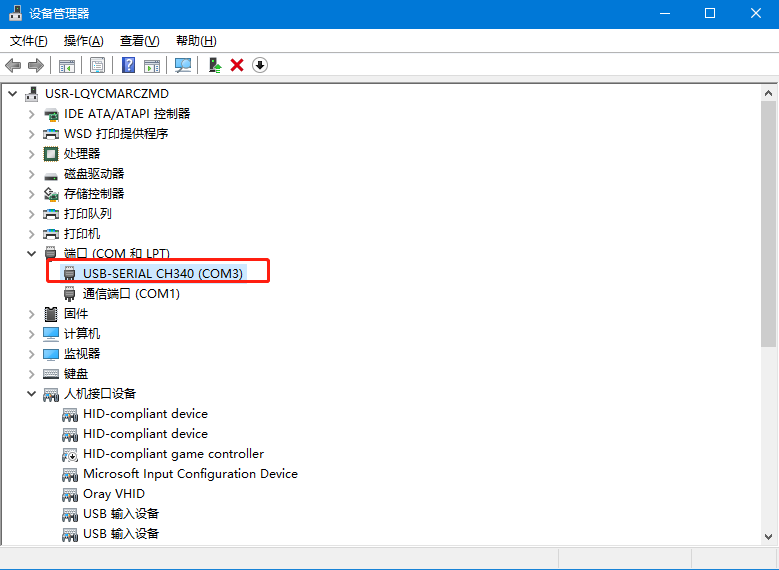

（2）檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM5。
三、產品參數設置
1、USR-N510參數設置

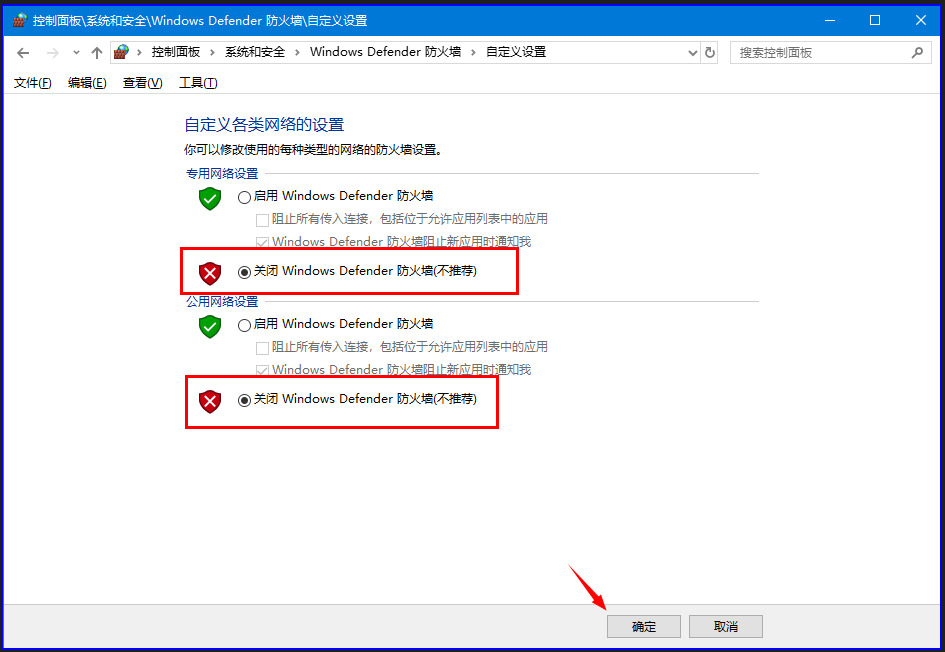

設備出廠默認IP地址：192.168.0.7，電腦關閉防火墻

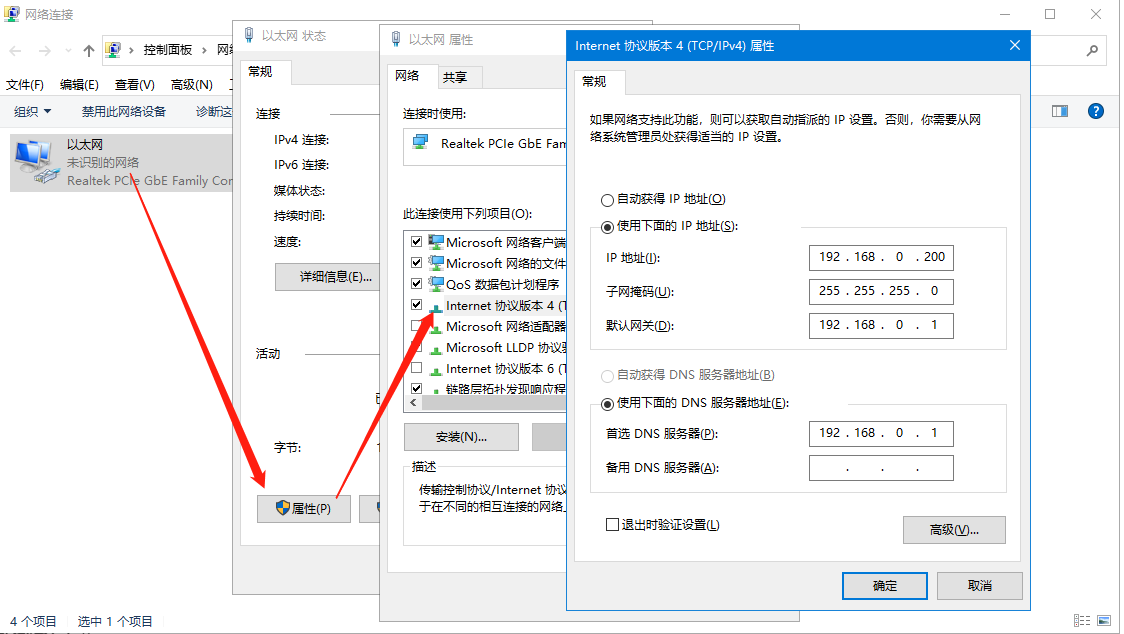

電腦：控制面板\網絡和 Internet\網絡連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.200，子網掩碼255.255.255.0，網關192.168.0.1。
下載并打開H7系列設置軟件,單擊搜索,找到設備后雙擊IP地址，用戶名密碼均為admin

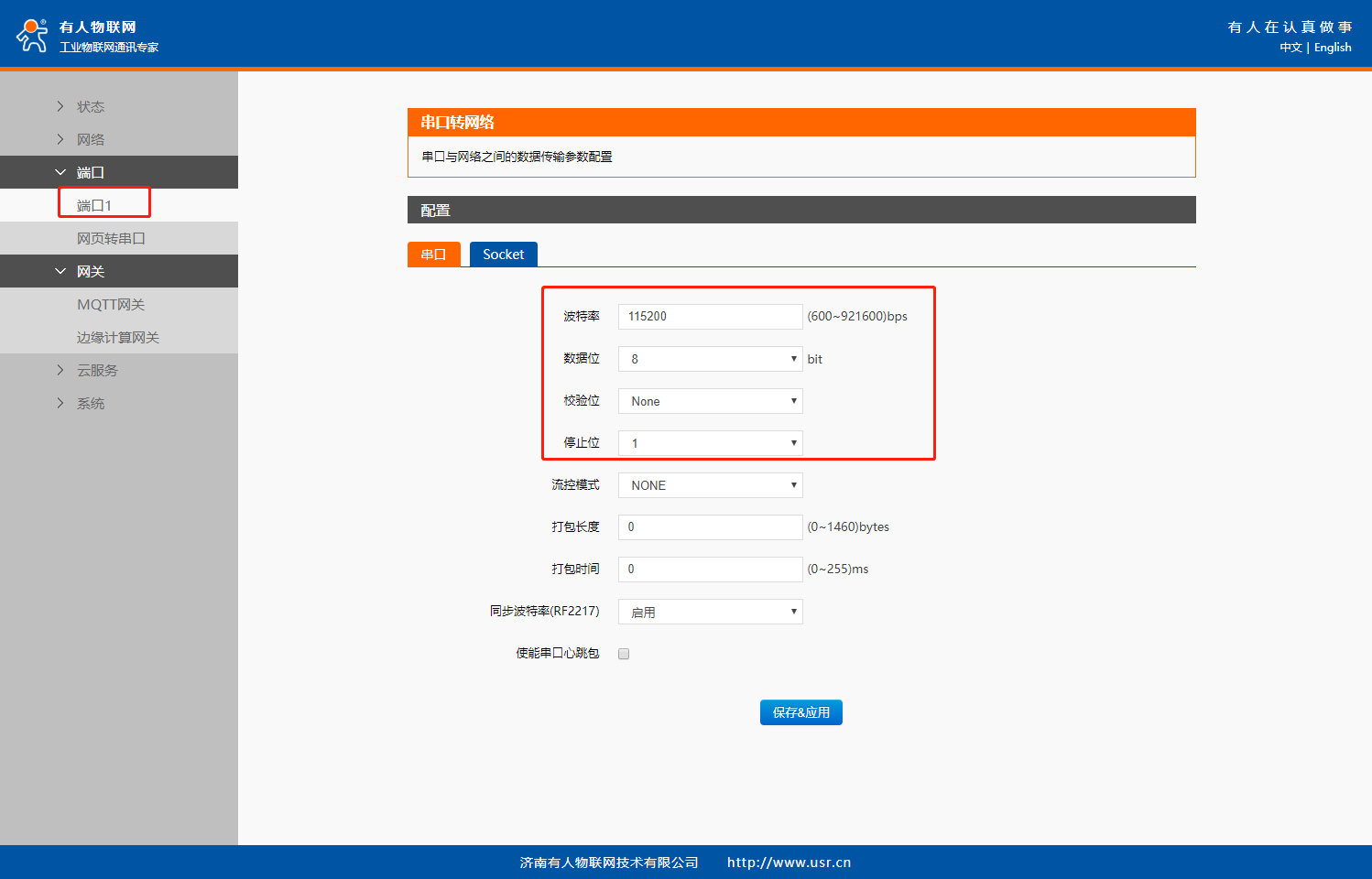

在端口頁面將串口參數修改為和連接接終端設備保持一致(此案例中保持默認)

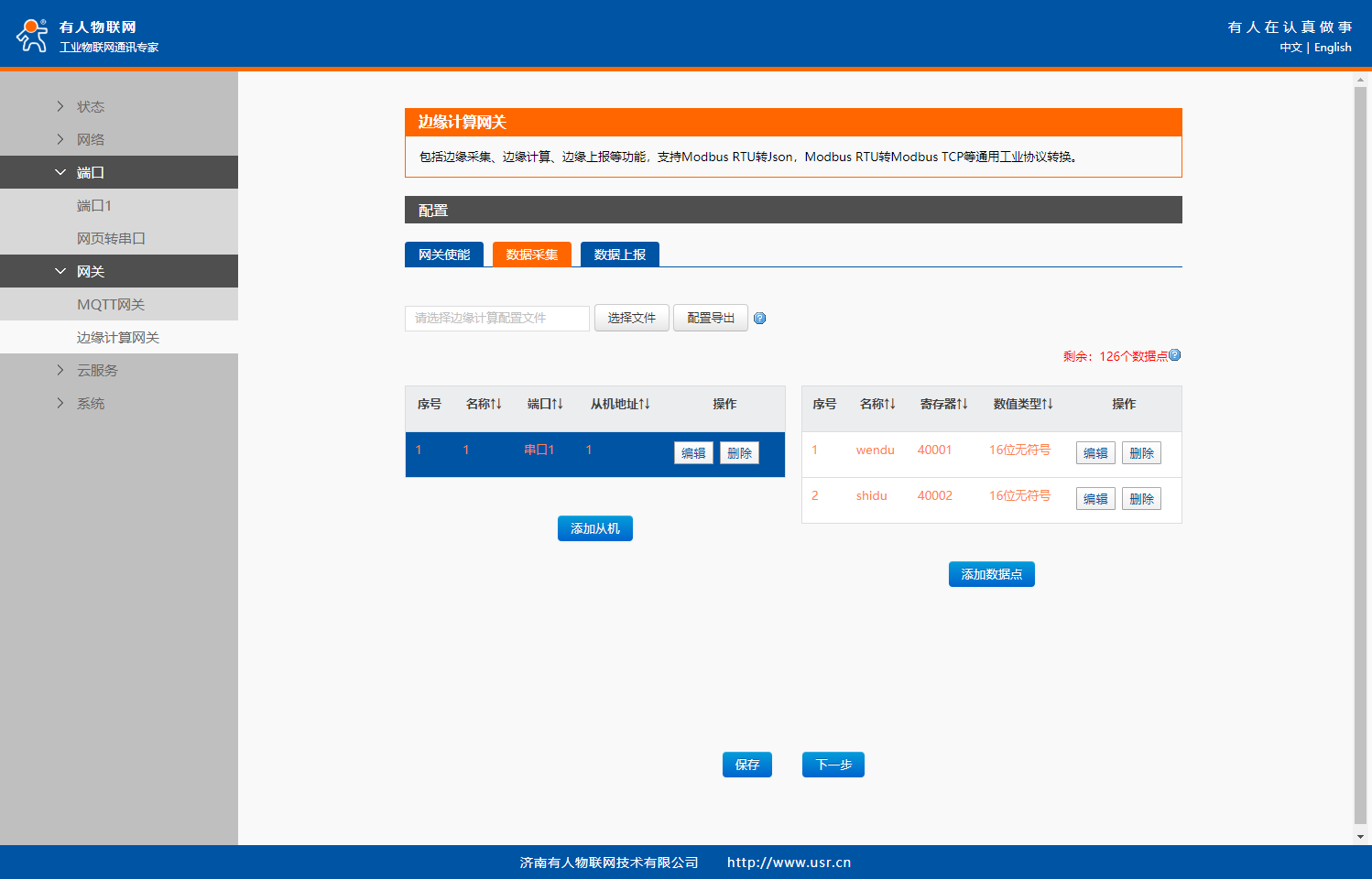

在網關---邊緣計算網關中開啟網關使能，添加多個從機設備的從機地址寄存器信息等

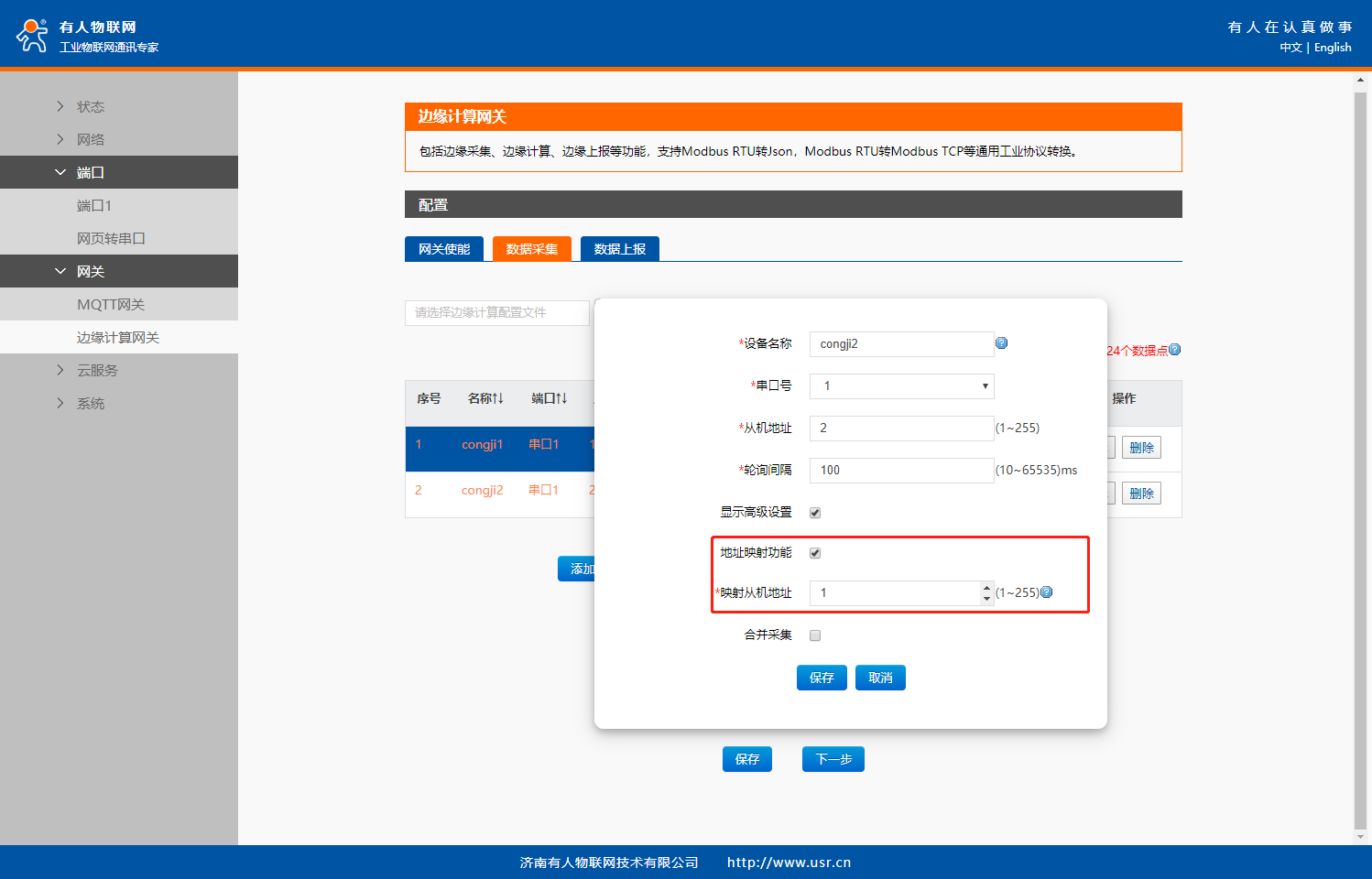

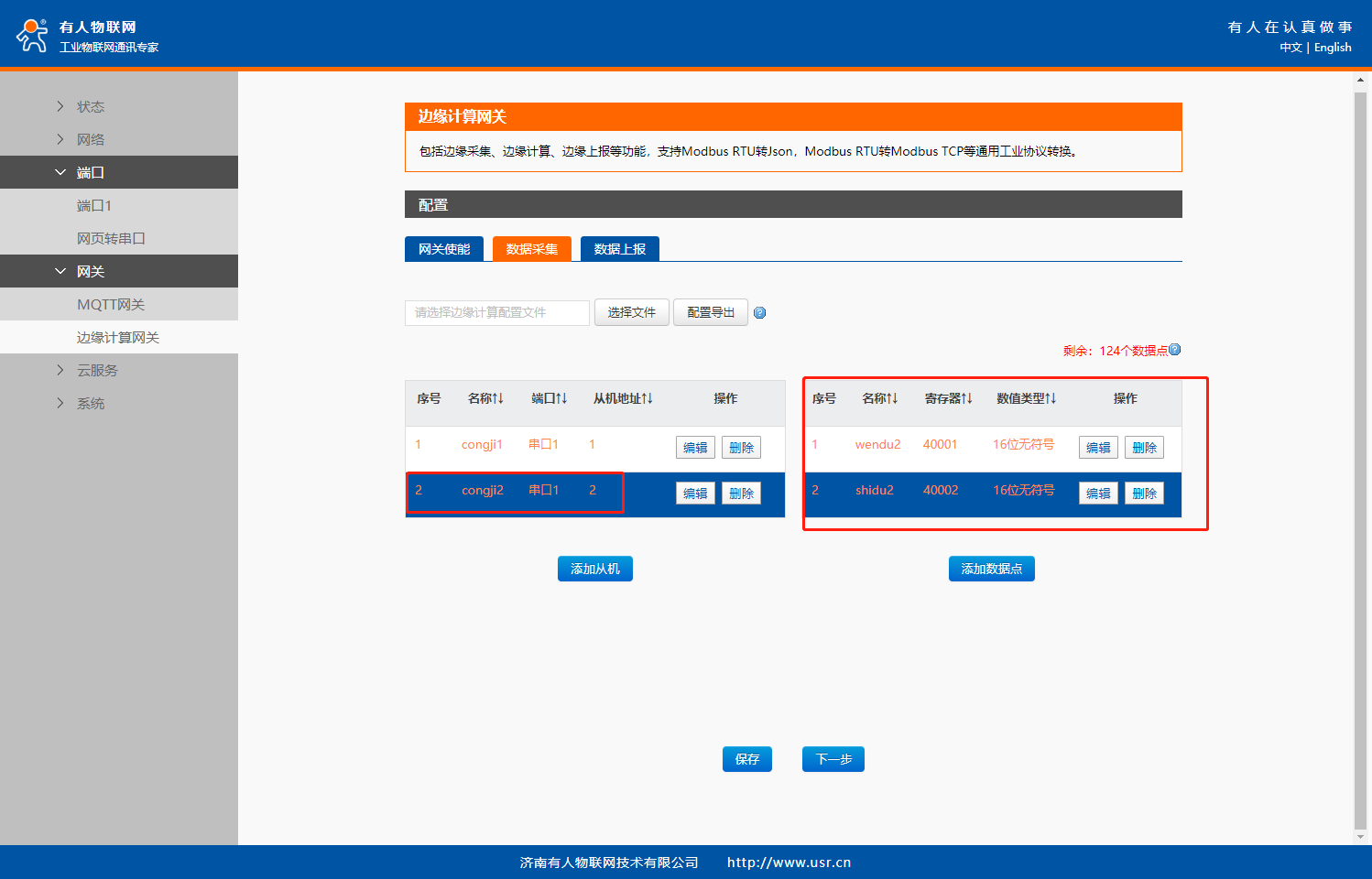

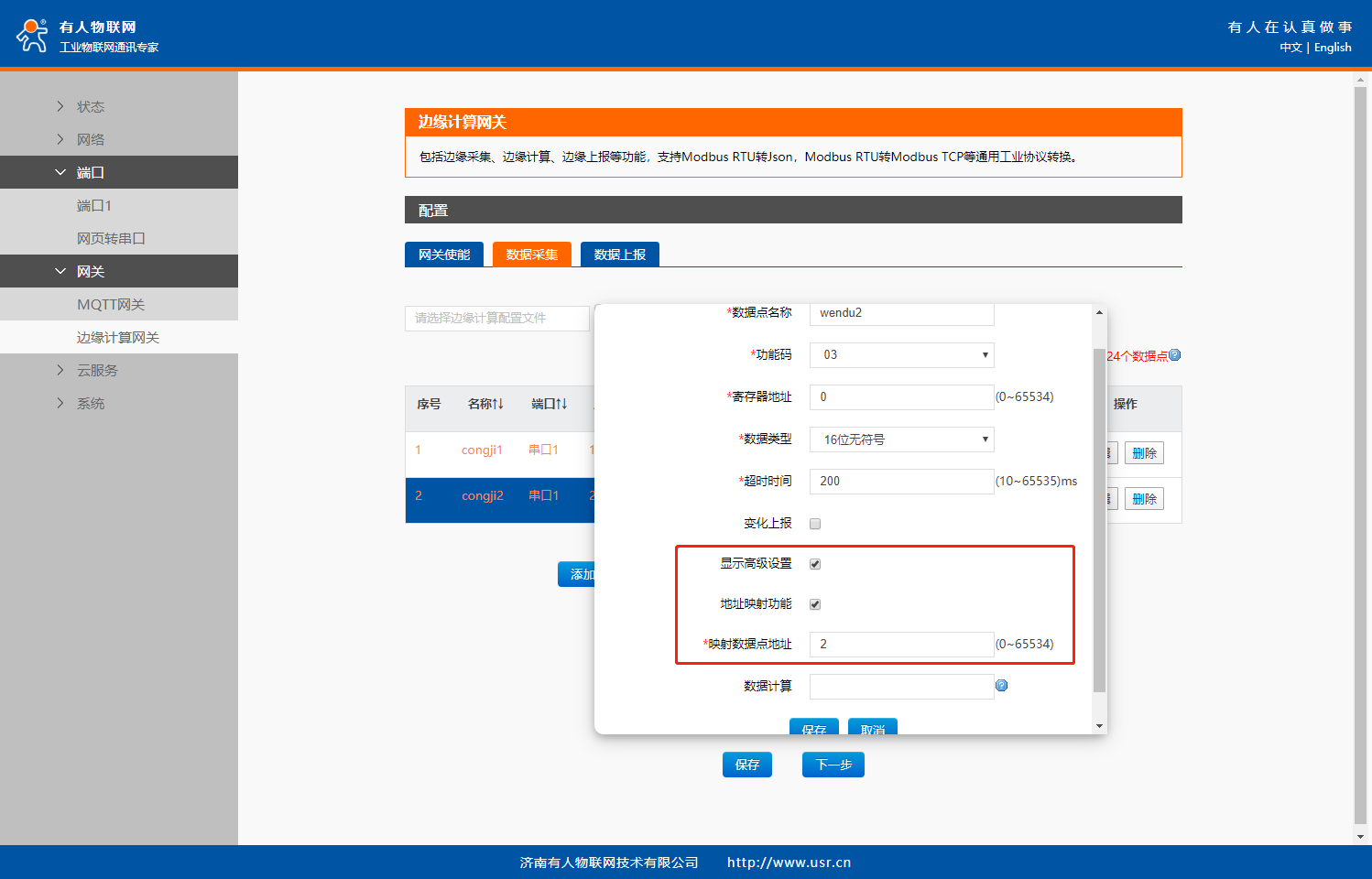

添加第二個從機、寄存器點位，將從機2地址映射表為從機地址1，從機2的寄存器地址映射為從機1里面的空余地址。

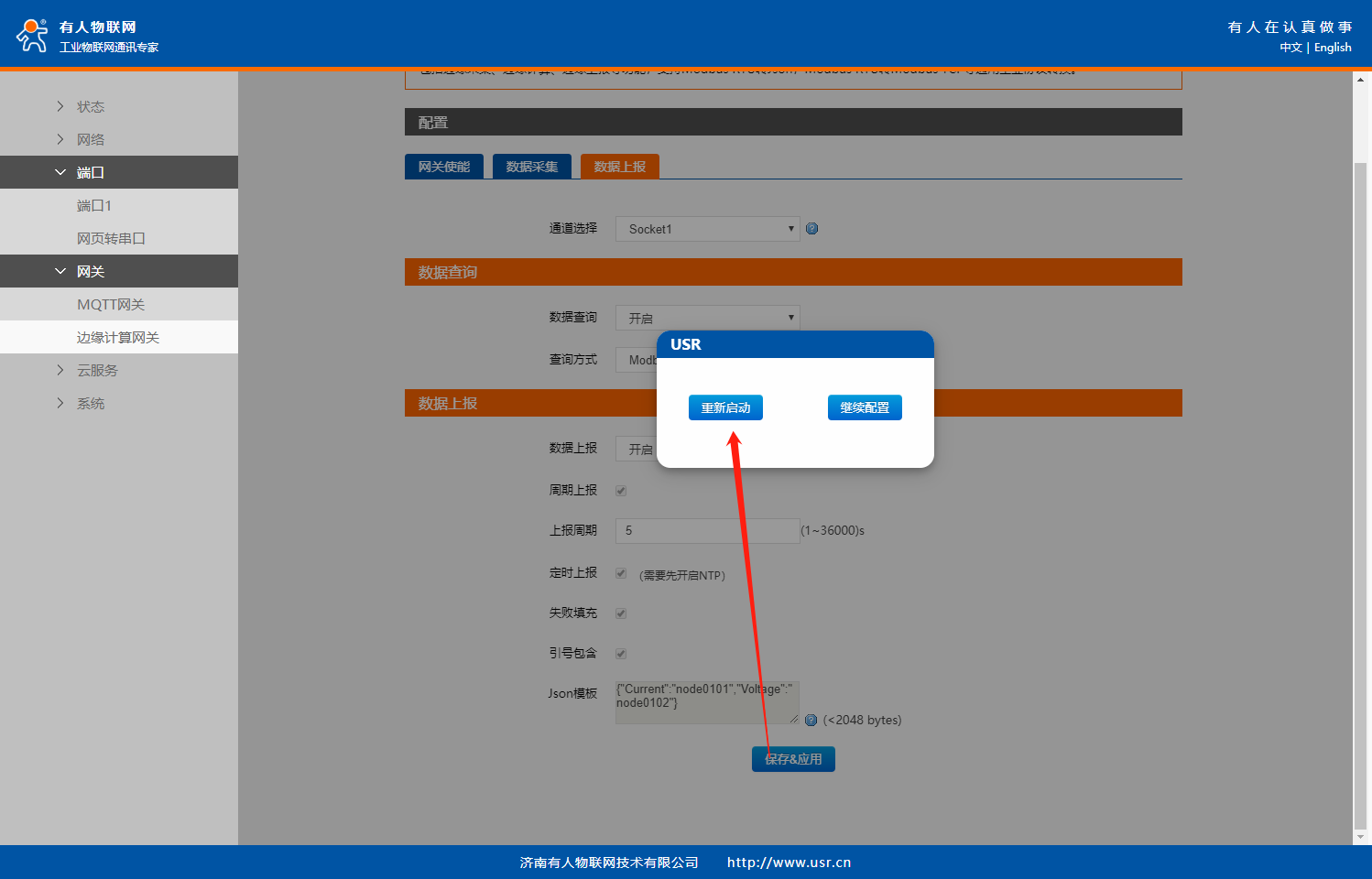

在數據上報中通道選擇socket，開啟數據查詢選擇modbusTCP,點擊保存設備重啟
2、結果驗證
（1）使用modbus SLAVE和modbus POLL模擬驗證

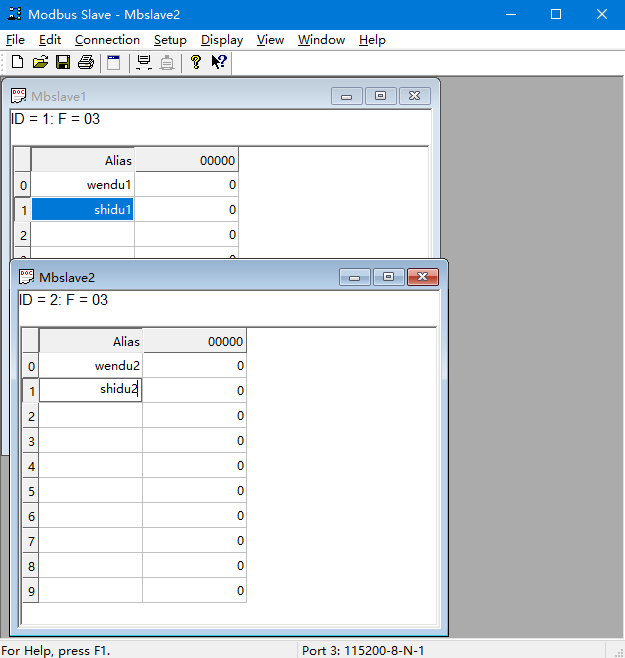

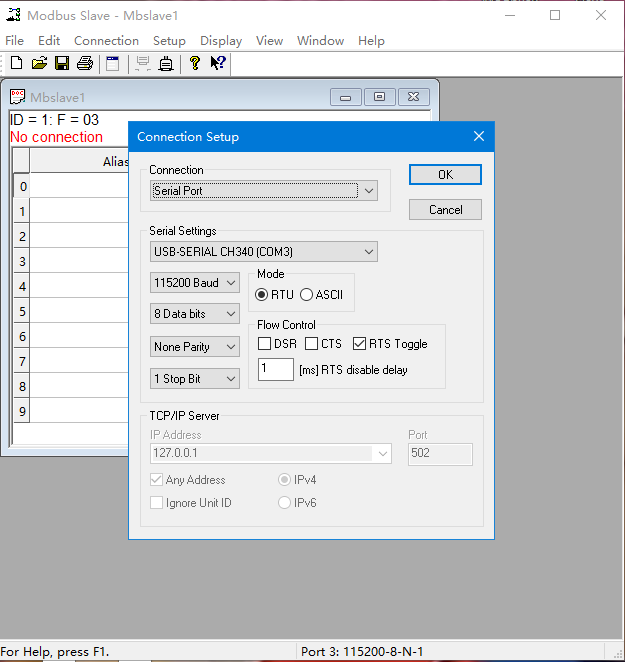

打開modbus SLAVE模擬連接的從機設備,打開生成的COM3，串口參數和N510設置的串口參數保持一致，分別設置從機地址1和從機地址2。

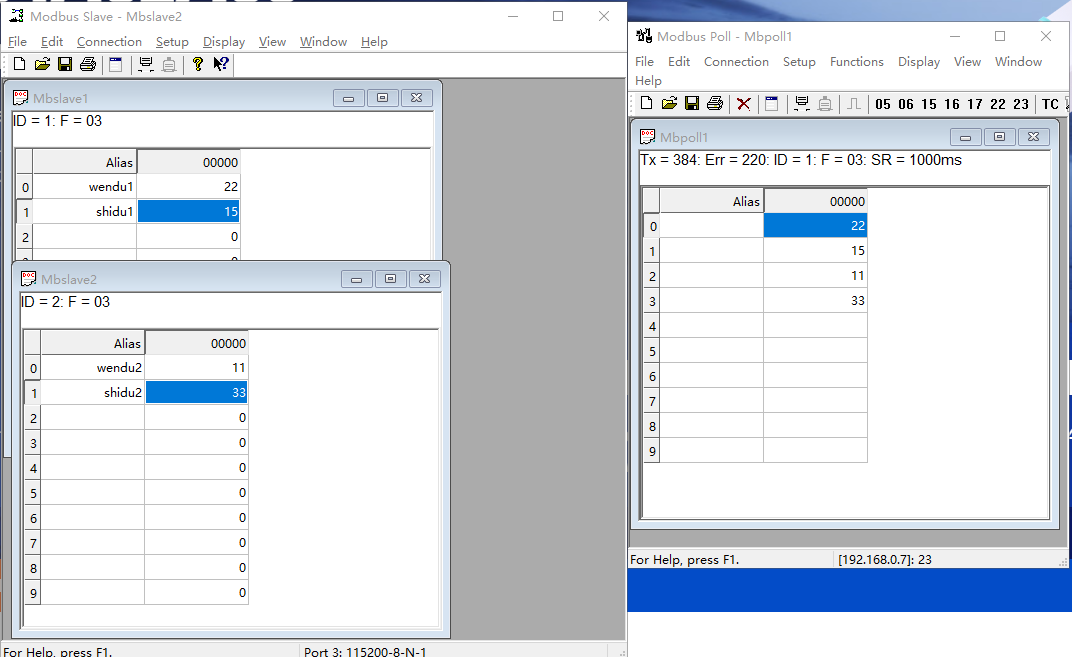

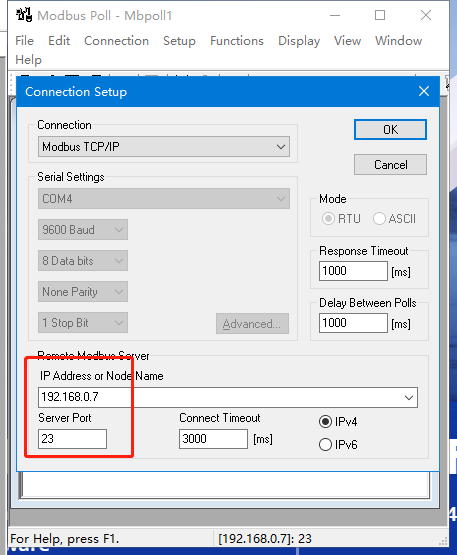

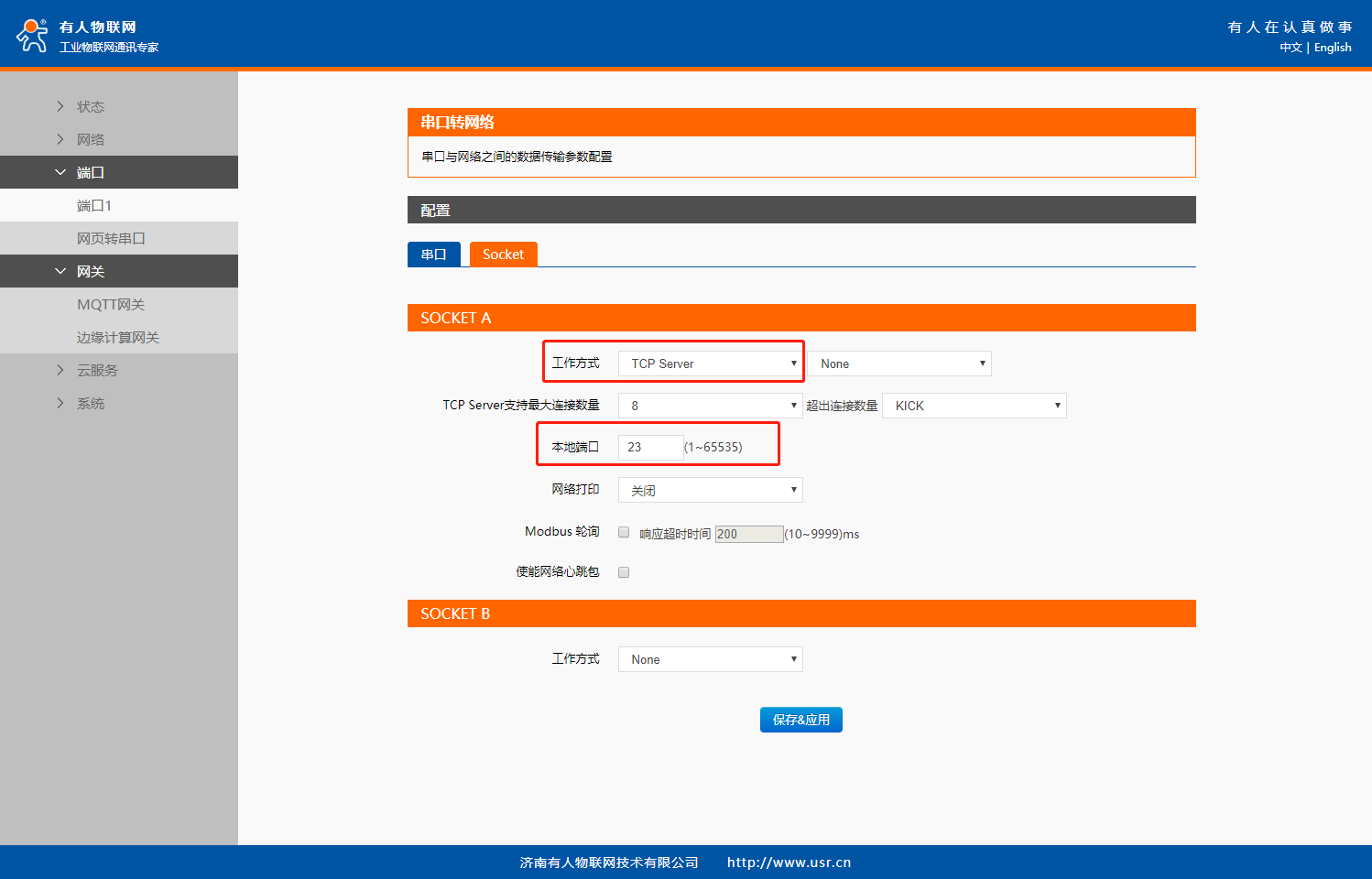

（2）將N510設置為TCP server模式，modbusPOLL模擬上位機獲取數據
（3）結果驗證
設備串口 1 下有從機地址為 01、02 兩個從機，01 從機下有兩個數據點，寄存器地址 01、02,02 從機下也有兩個數據點，寄存器地址 01、02。

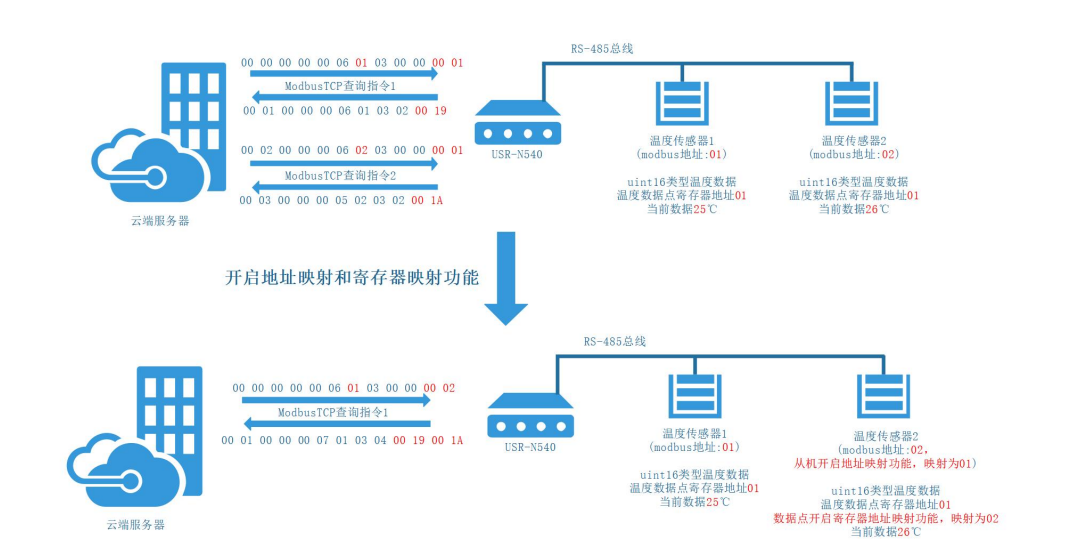

若未開啟映射功能，使用 modbus 查詢，需要 01 03 0000 00001、02 03 0000 0001 四條條指令分別查詢。開啟映射功能后，將 02 從機的從機地址映射為 01、數據點寄存器地址映射為 03、04，即可使用 01 03 0000 0004 一條指令查詢不同從機下的四個數據點。
編寫人：劉琰偉 編寫日期：2024-02-19
審核人：金志方 審核日期：2024-02-20
訂正版本：V1.0 訂正內容：初稿
