USR-TCP232-T1 UDP廣播測試示例

一、資料下載

USR-TCP232-T1 說明書官網下載鏈接：http://www.0575400.com/Download/1256.html

USR-TCP232-T1 AT指令集官網下載鏈接：http://www.0575400.com/Download/1257.html

USR-TCP232-T1 規格書官網下載鏈接：http://www.0575400.com/Download/1262.html

USR-TCP232-T1 設置軟件官網下載鏈接：http://www.0575400.com/Download/257.html

串口調試助手：http://www.0575400.com/Download/843.html

二、硬件連接

1、所需物品

USR-TCP232-T1模塊 1個

5V電源適配器 1個

USB-RS232串口線 1條

評估板 1個

筆記本電腦 2臺

網線 若干

2、硬件連接

USR-TCP232-T1在評估板上用232串口接USB-RS232轉USB串口線接到電腦USB口，然后產品接5V電源適配器。電腦打開設置軟件。

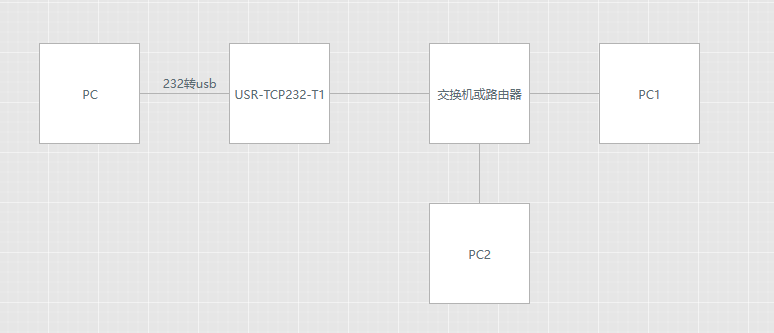

硬件連接框圖：

三、產品參數設置

1、電腦參數設置

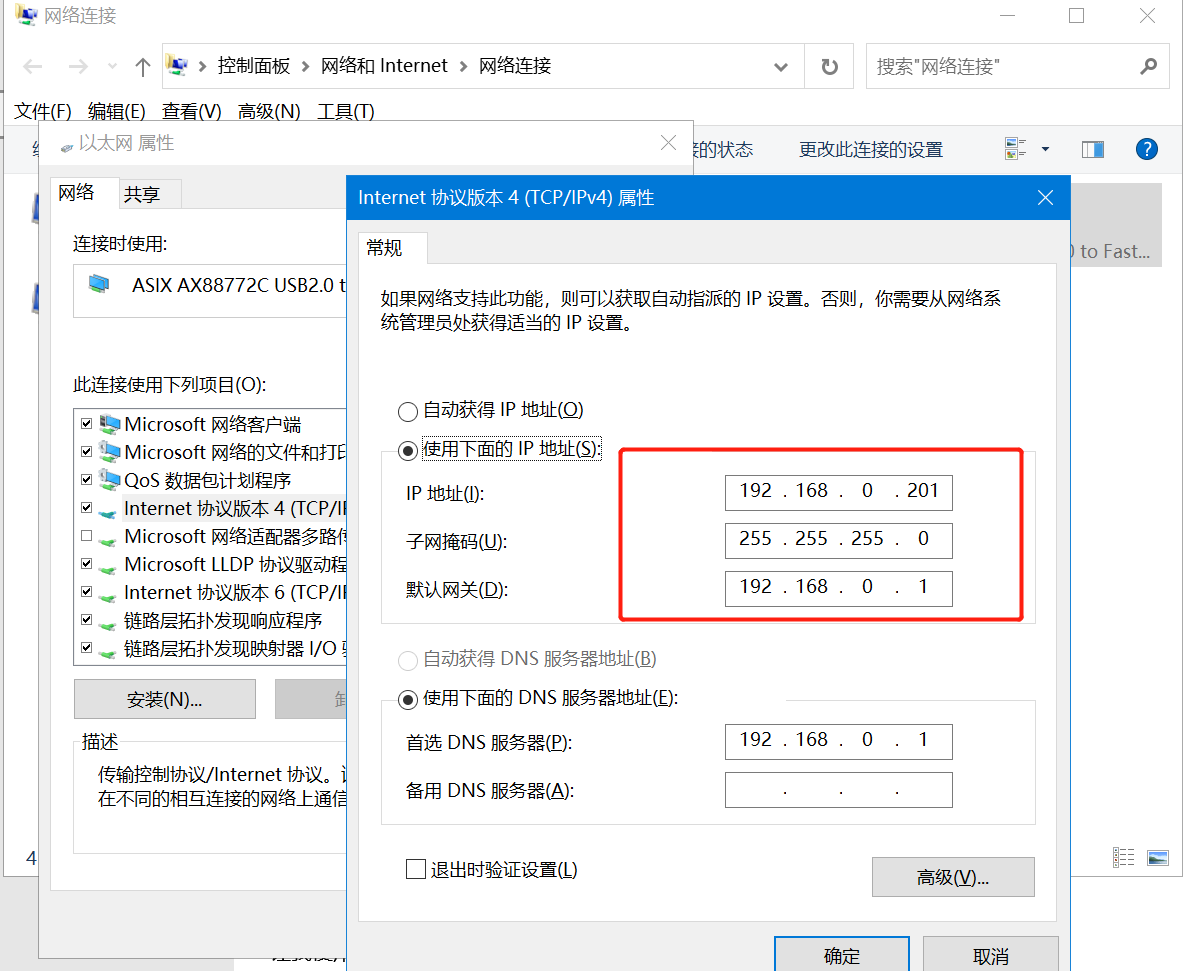

USR-TCP232-T1 網口用網線連接交換機，電腦網口接交換機，電腦IP和T1的IP設置同一網段。USR-TCP232-T1 默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

2、USR-TCP232-T1參數設置

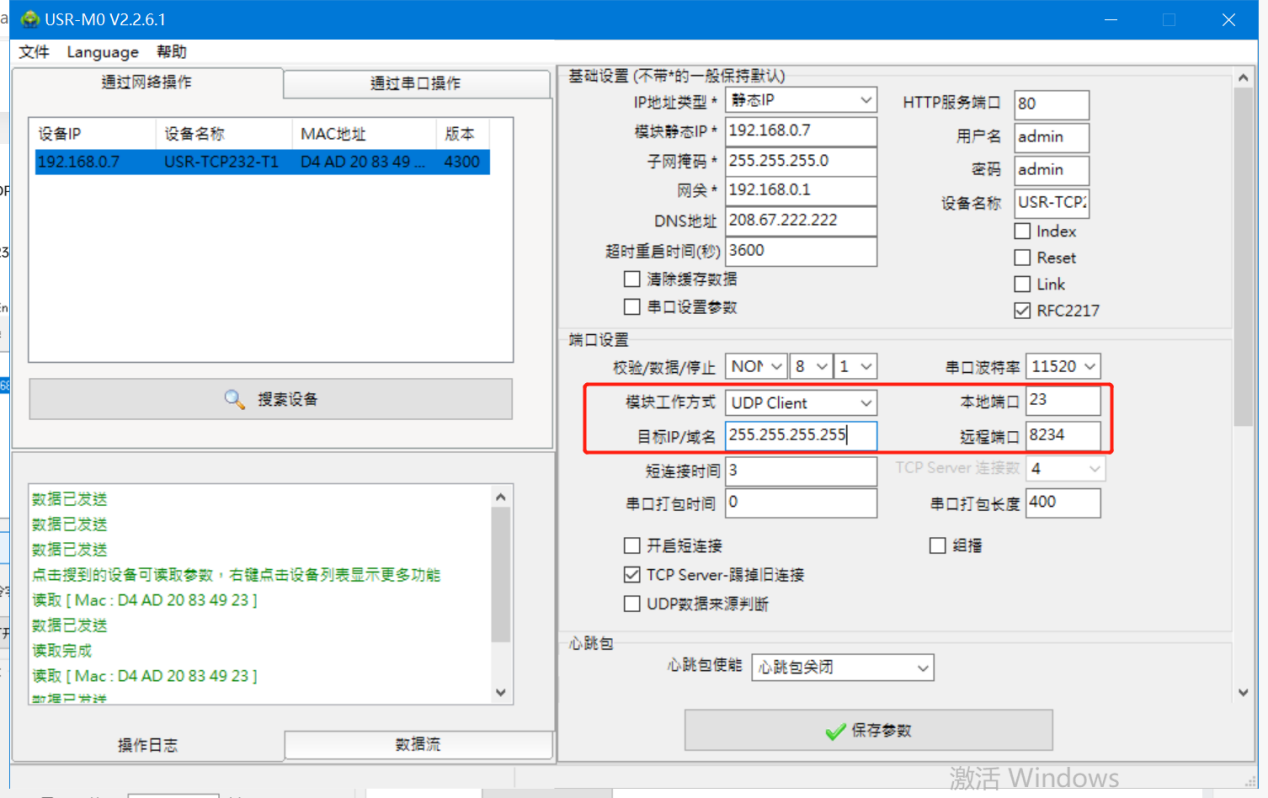

USR-TCP232-T1工作方式UDP Client 目標IP 255.255.255.255 遠程端口8234 本地端口23

四、功能調試

1、功能調試

在本模式下，目標地址設置為255.255.255.255，則可以達到UDP全網段廣播的效果

2、調試截圖

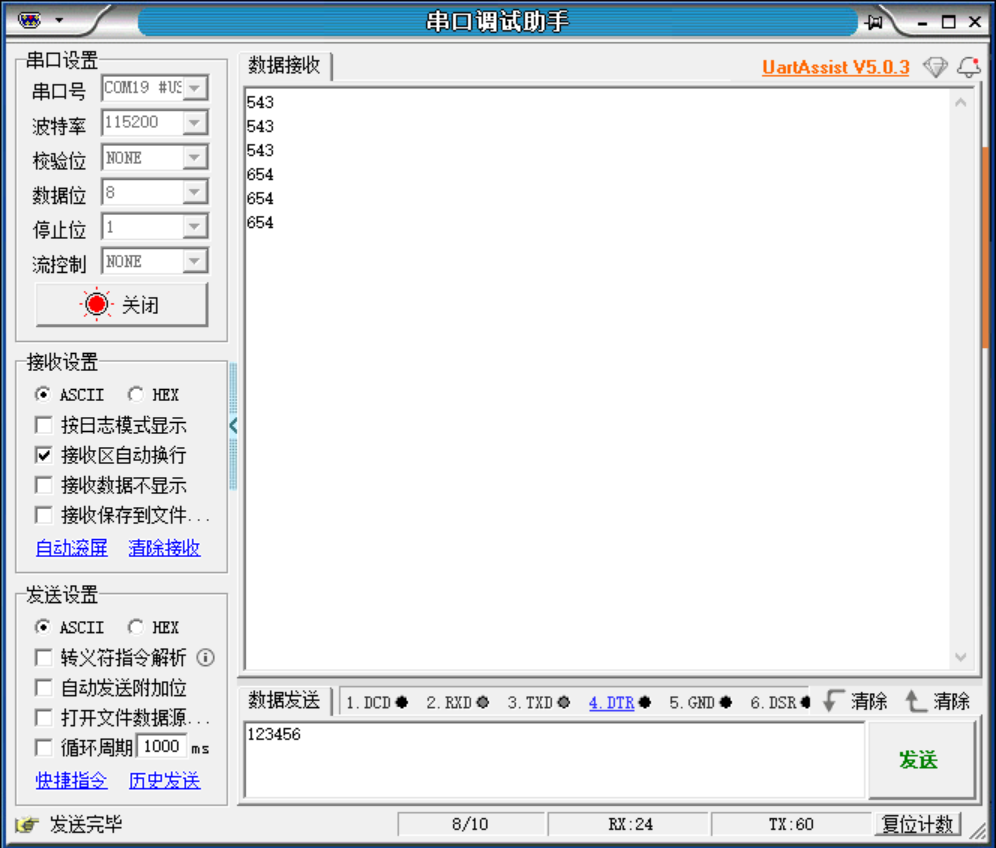

第一臺電腦打開一個網絡調試助手，IP和T1保持同網段，端口是8234，可以接收到T1串口發送的消息

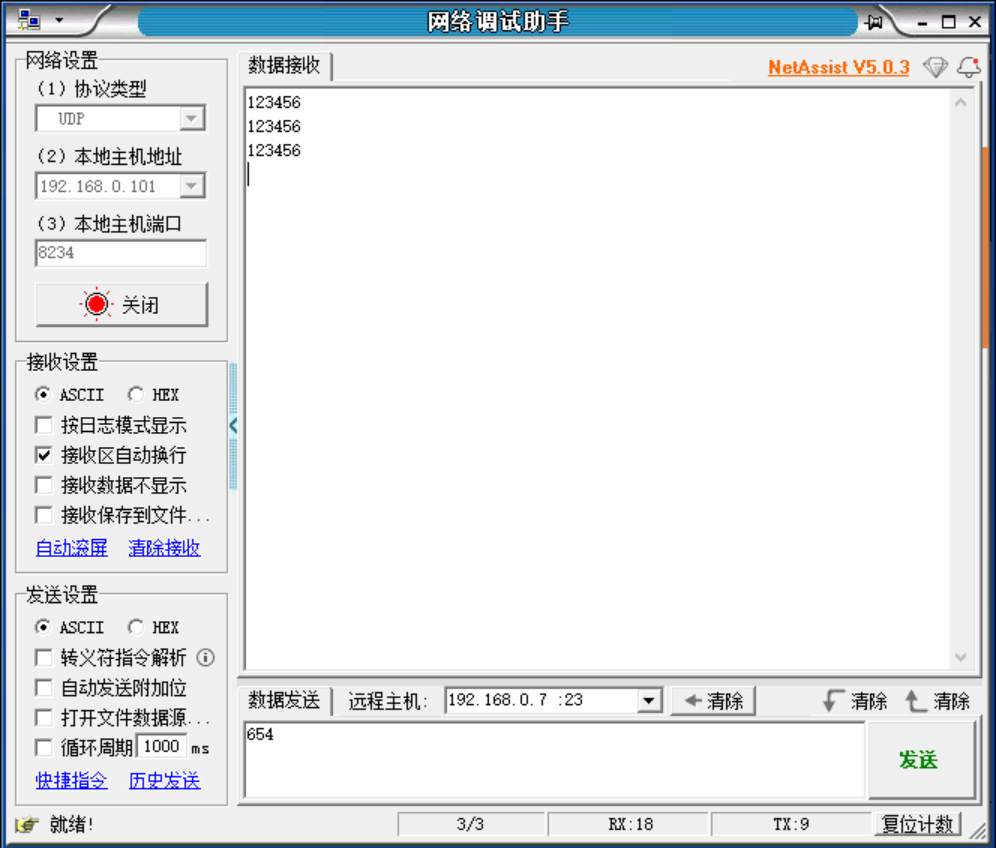

第二個電腦打開一個網絡調試助手 IP和T1保持同網段，端口是8234,也可以接收到T1串口發送的消息。

編寫人：秦嘉城 編寫日期：2024-03-15

審核人：金志方 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
