USR-W630的485串口接2個從機有人云云端輪詢示例
一、資料下載
USR-W630 軟件設計手冊下載鏈接：http://www.0575400.com/Download/655.html
USR-W630 規格書官網下載鏈接：http://www.0575400.com/Download/711.html
USR-W630 說明書下載鏈接：http://www.0575400.com/Download/654.html
USR-W630 設置軟件官網下載鏈接：http://www.0575400.com/Download/707.html
調試助手和MODBUS Slave可以百度自己下載。
二、硬件連接
1、所需物品
USR-W630 產品 1臺
12V電源適配器 1個
USB-RS485串口線 2條
筆記本電腦 1臺
聯外網的路由器 1個
2、硬件連接
USR-W630 的485串口接兩條USB-RS485串口線到電腦的兩個USB口，然后產品接12V電源適配器上電。
3、串口號

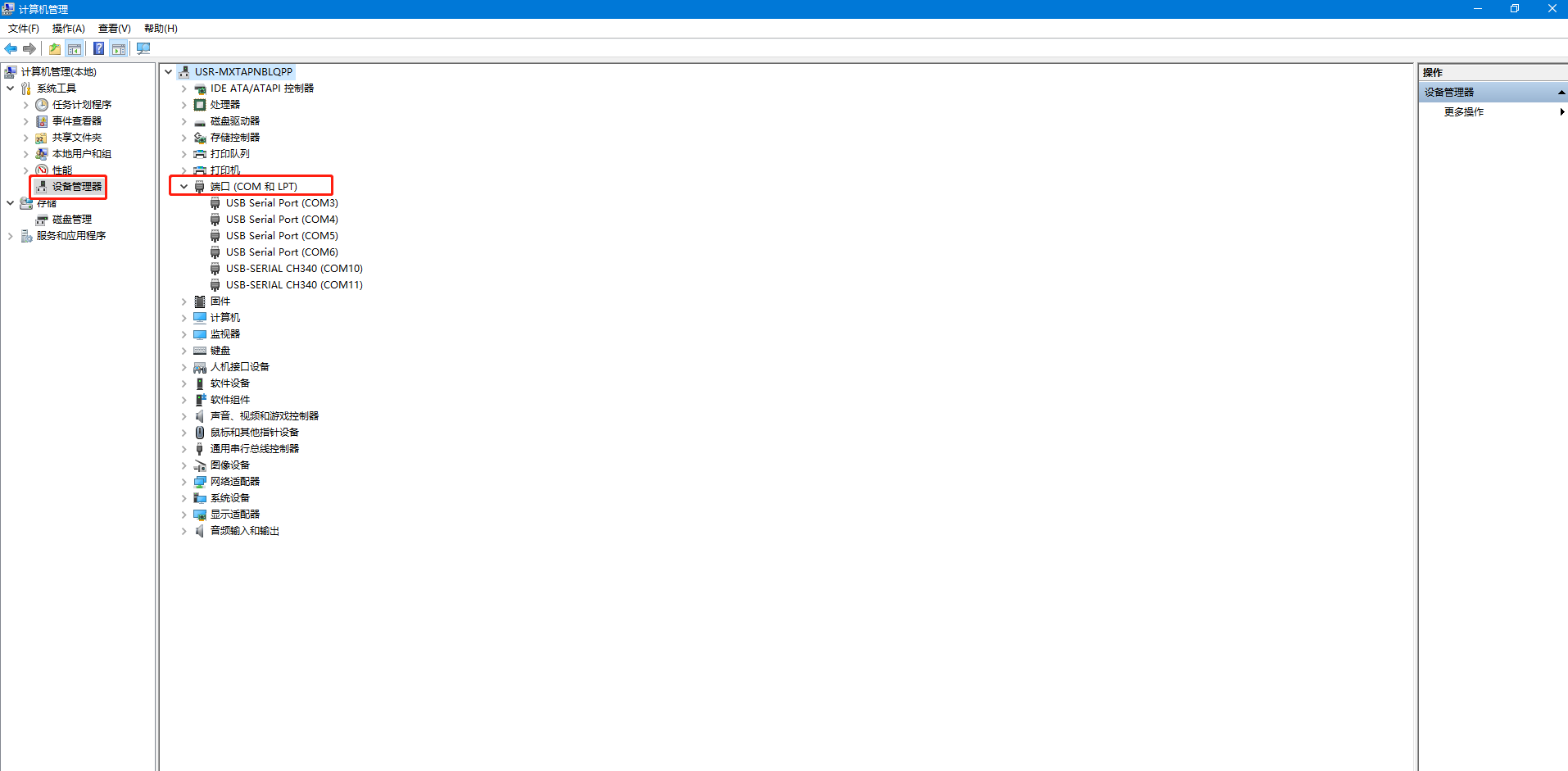

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認兩條USB-RS485串口線的COM口號是COM10、COM11。
三、有人云設置

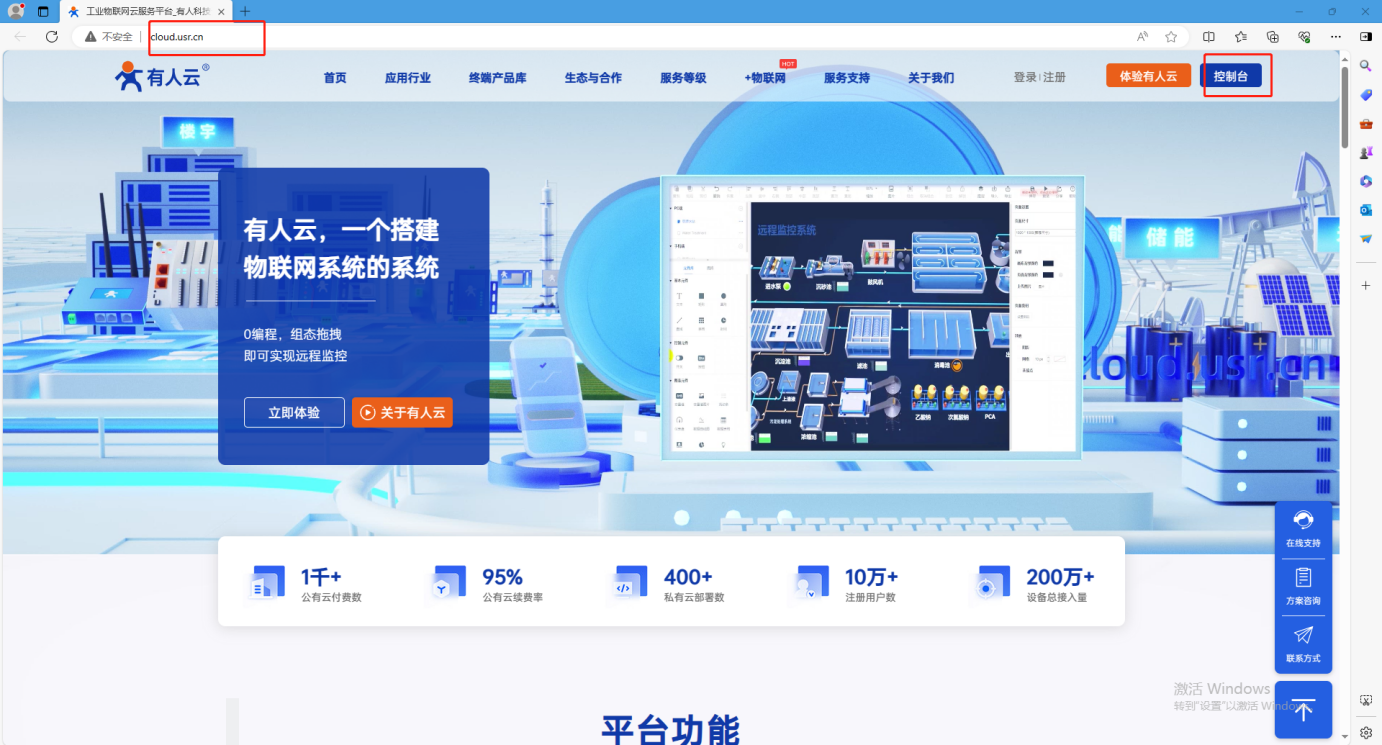

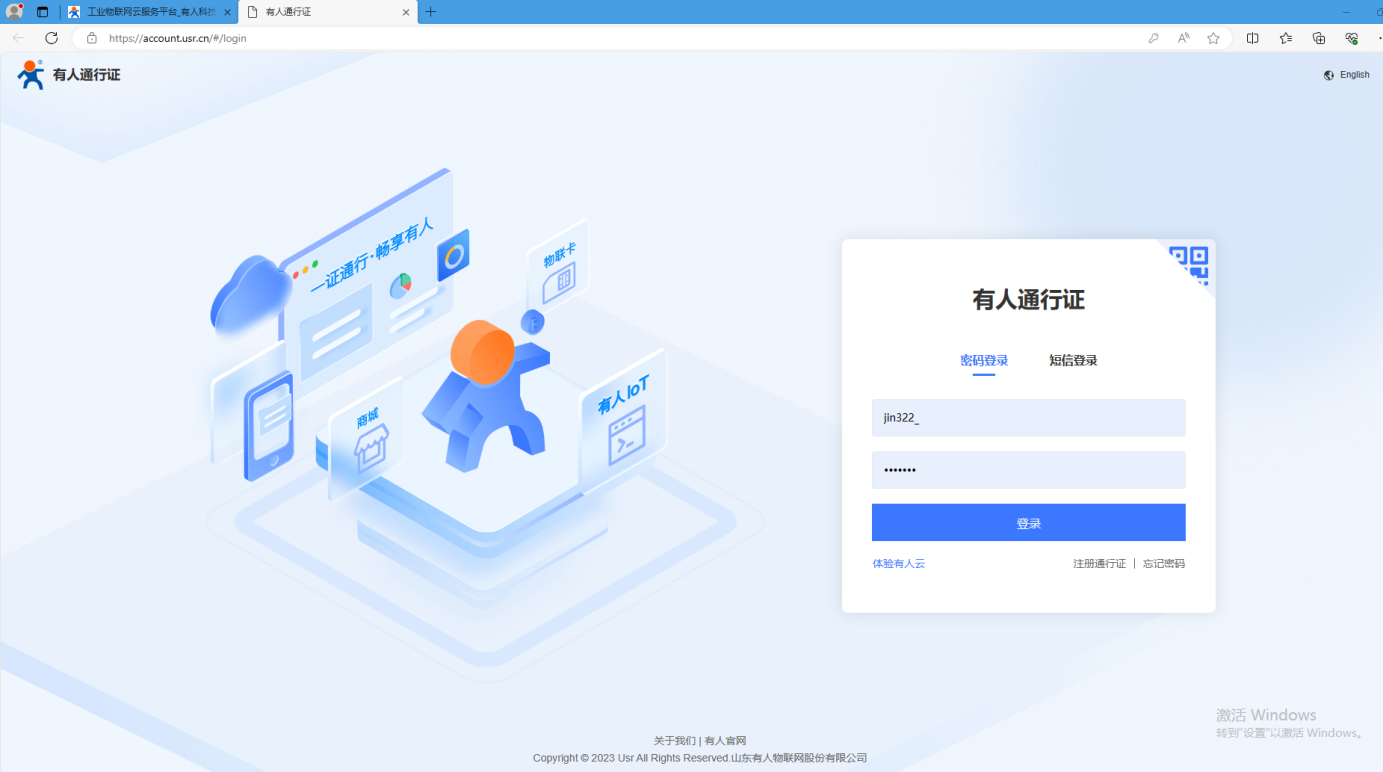

1、登陸有人云賬號
2、添加網關

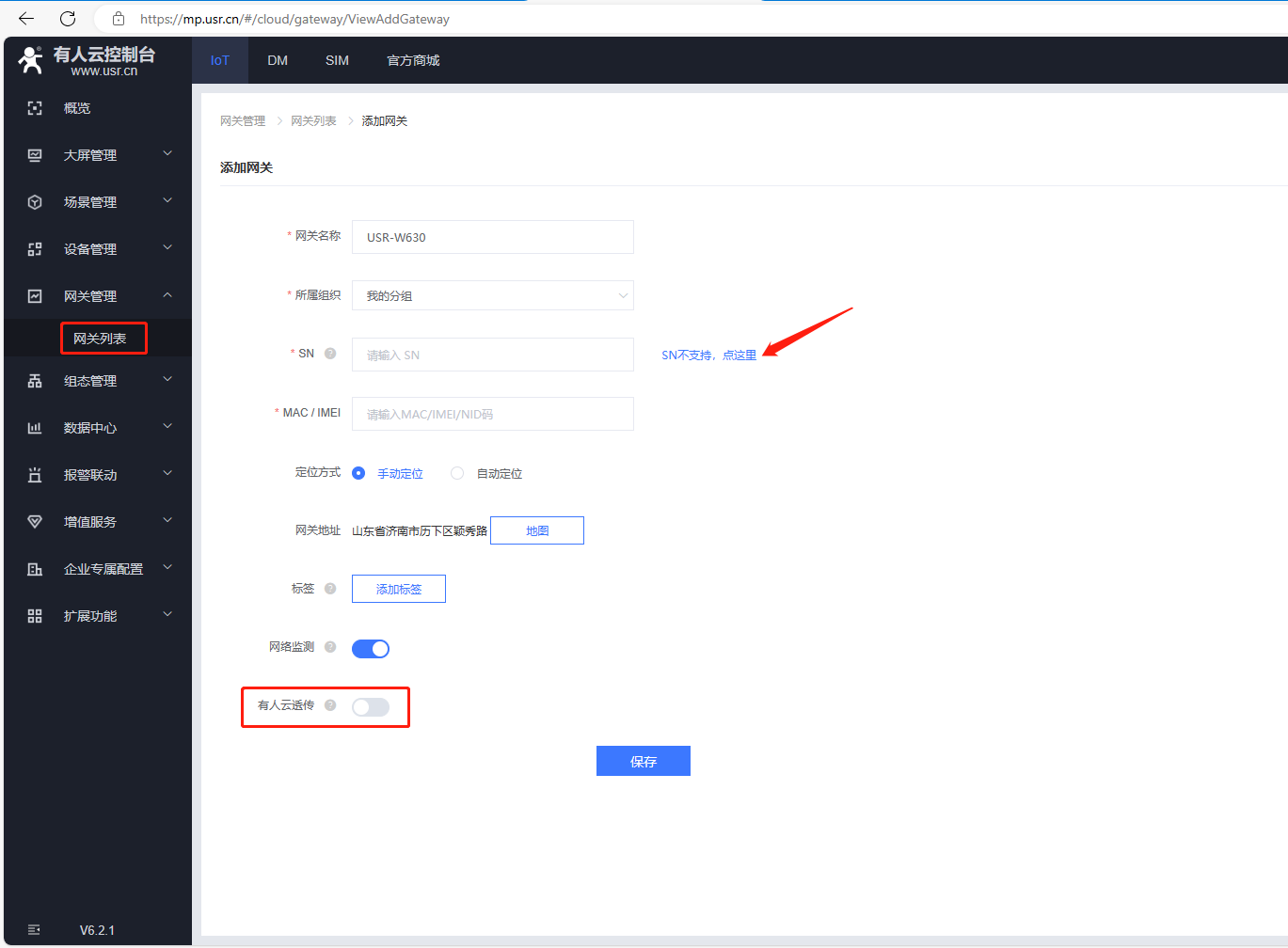

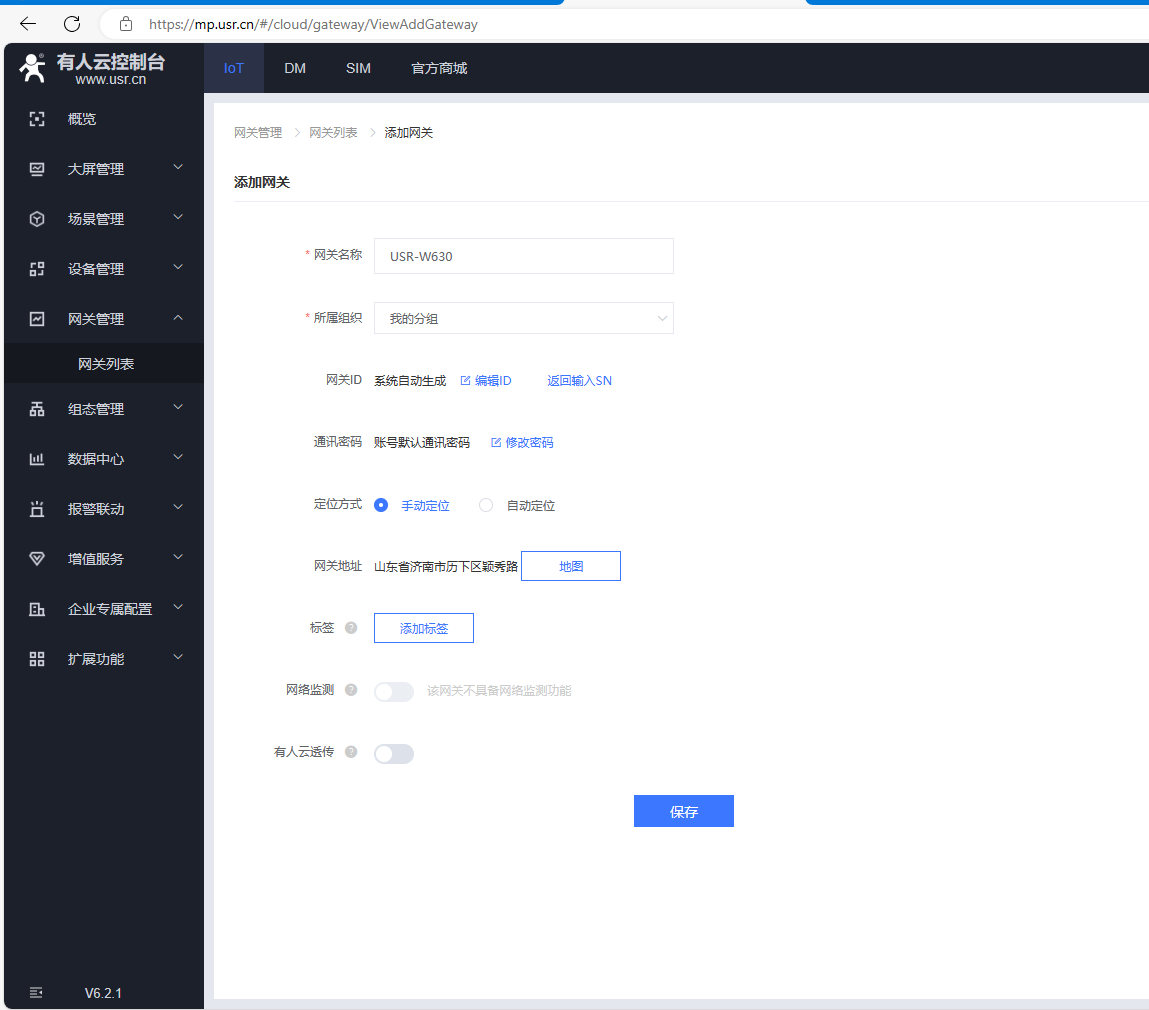

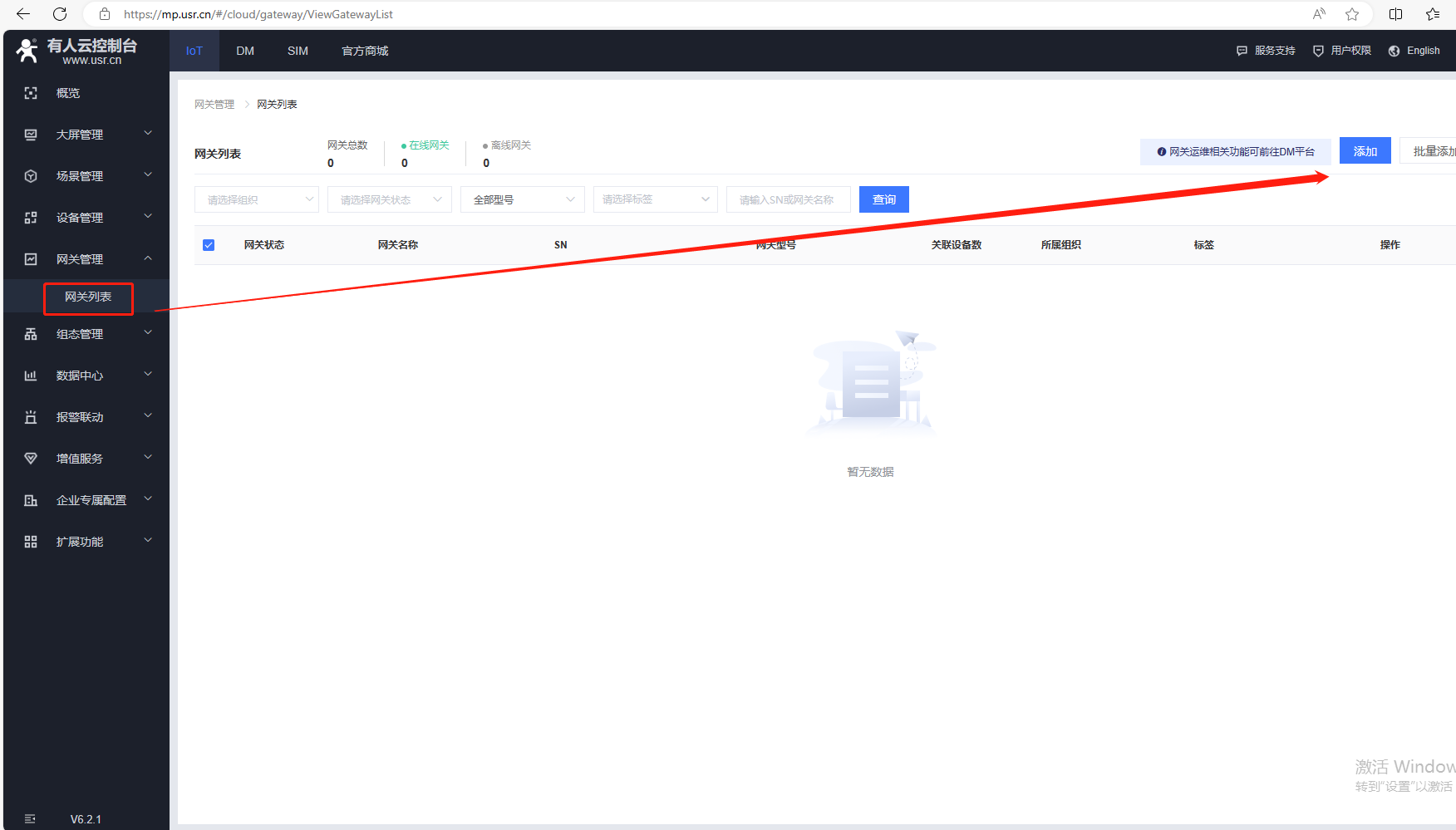

（1）打開有人云的網關列表，點擊添加。
（2）W630添加有人云，點擊SN不支持點這里，有人云透傳功能需要關閉，點擊保存。

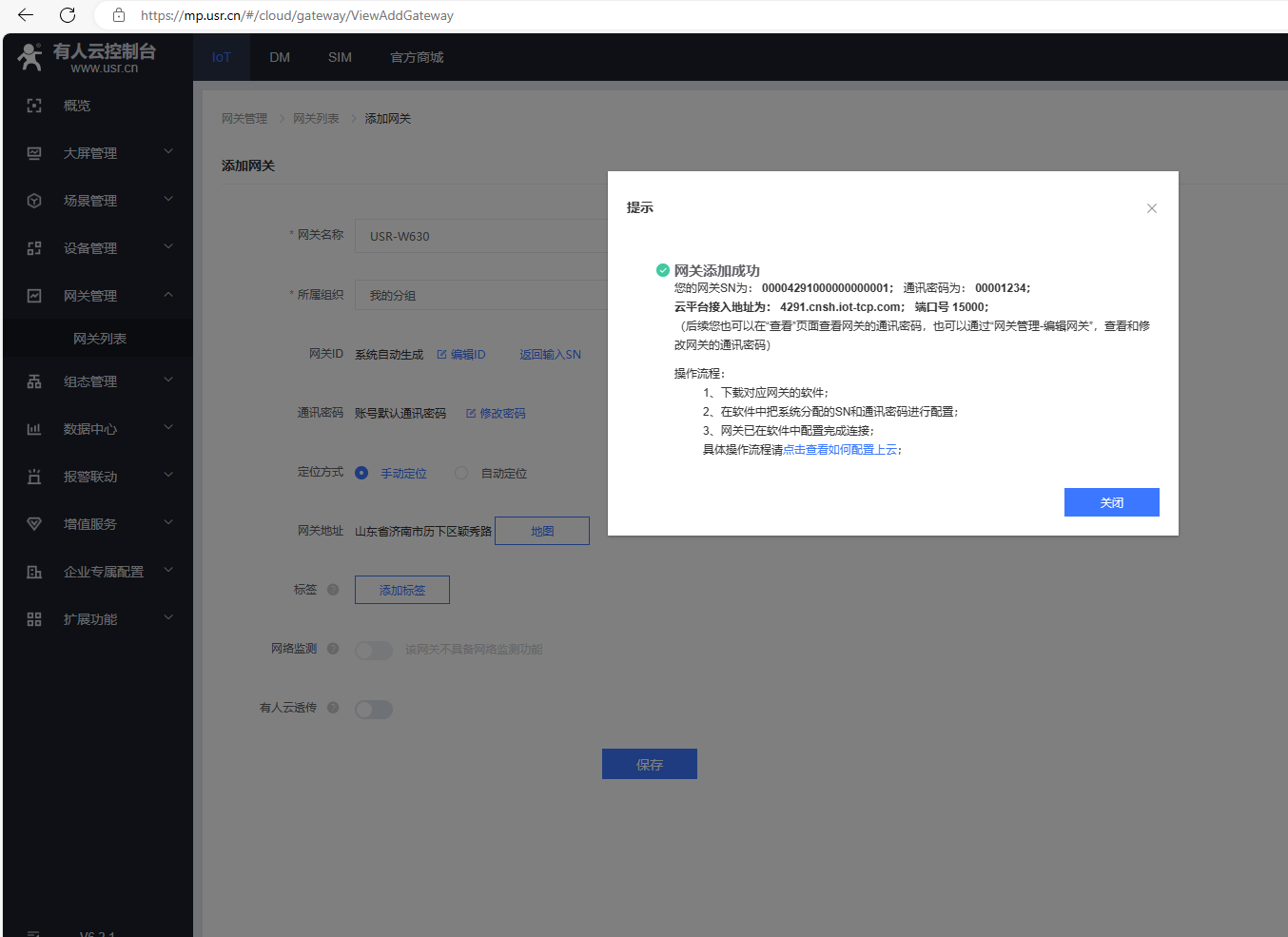

網關添加成功

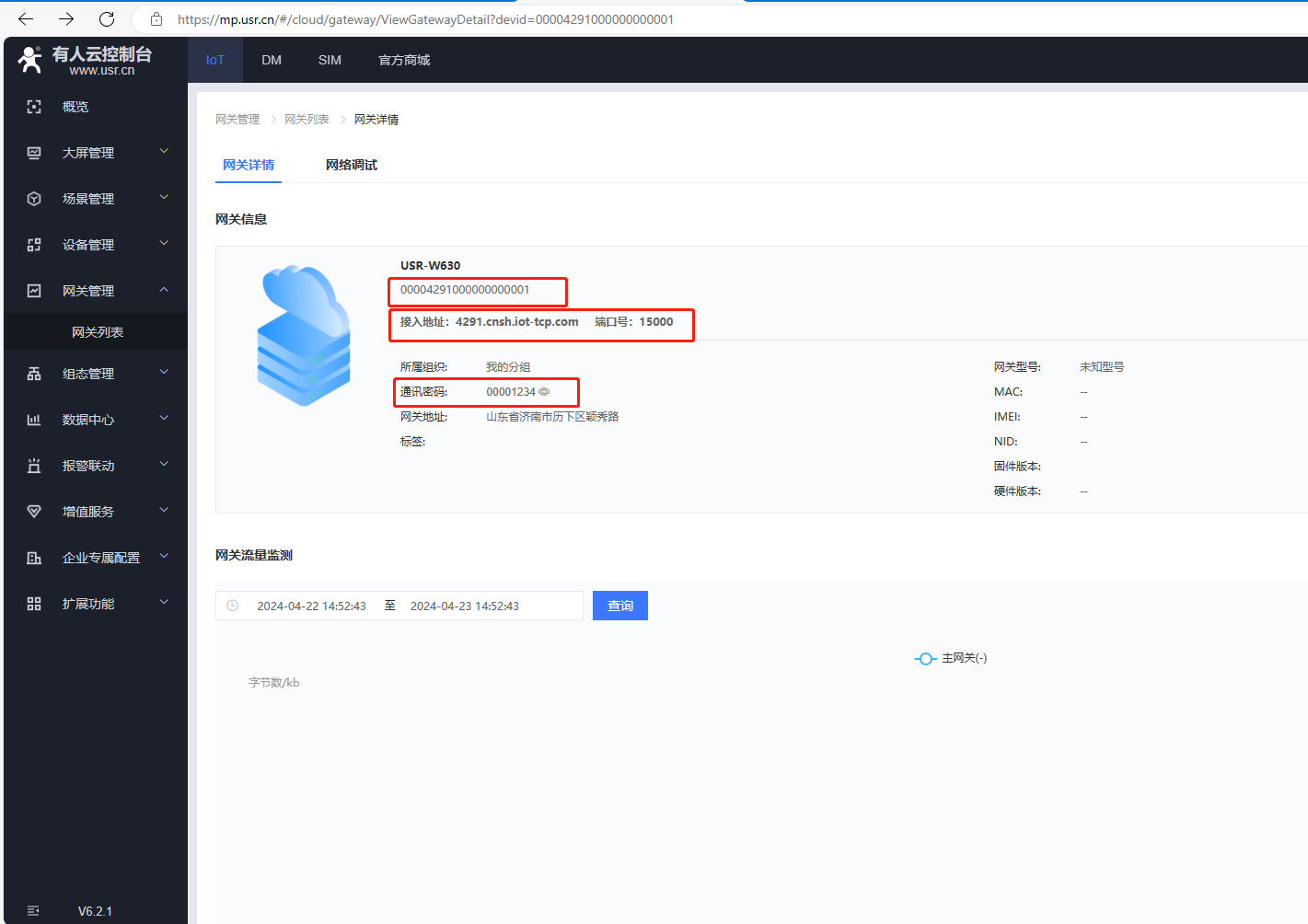

您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

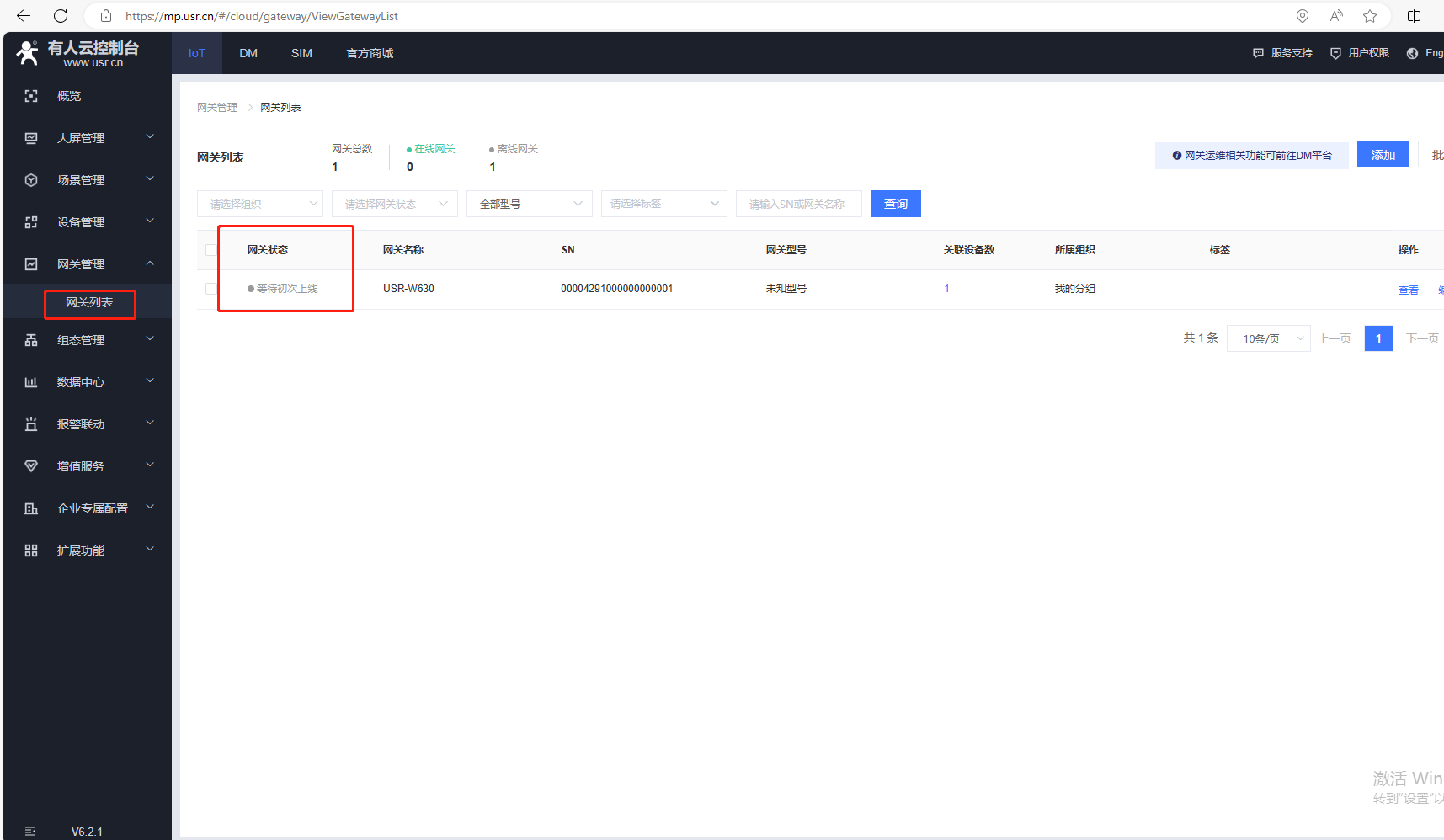

（3）網關狀態，等待初次上線。
3、添加設備

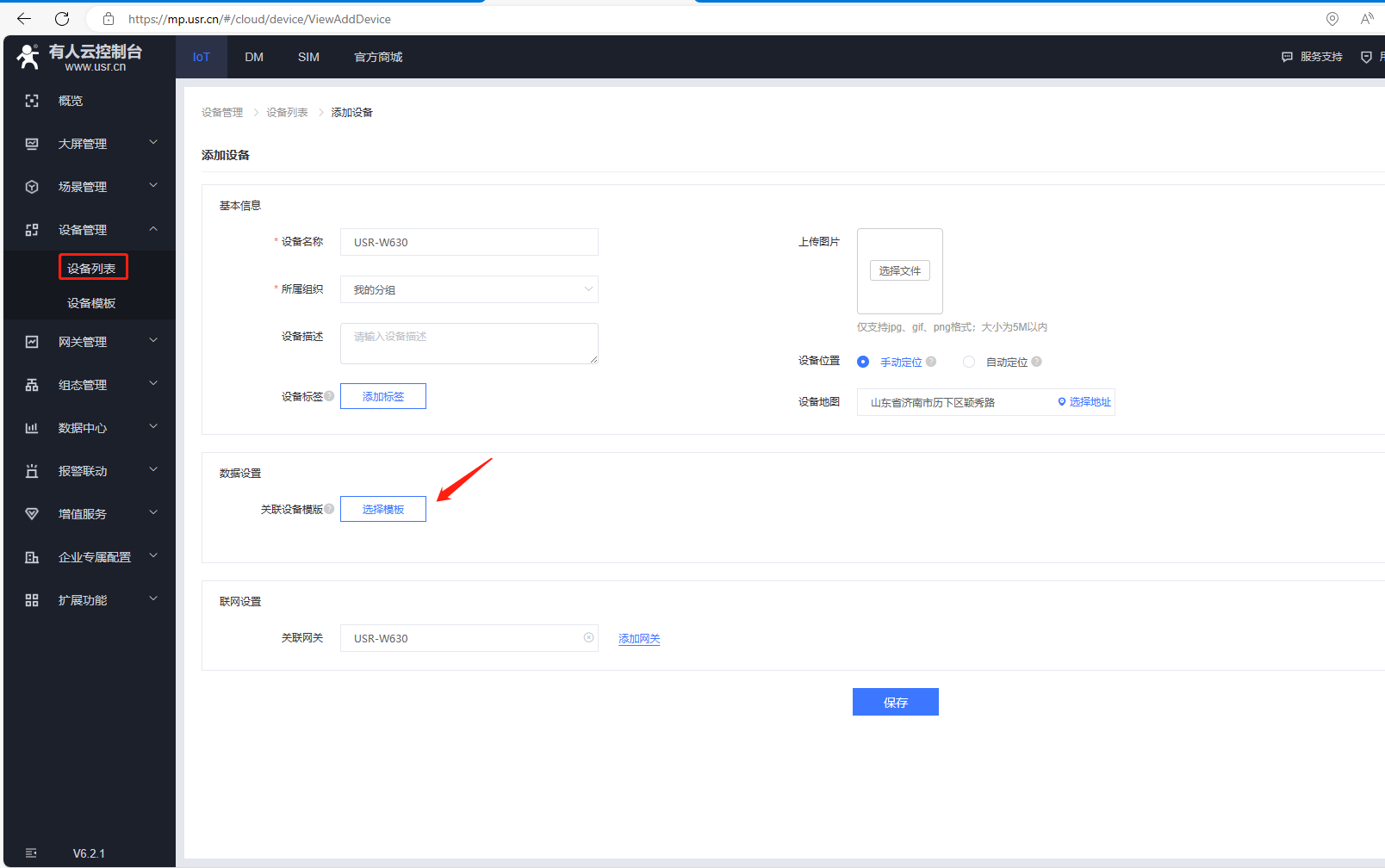

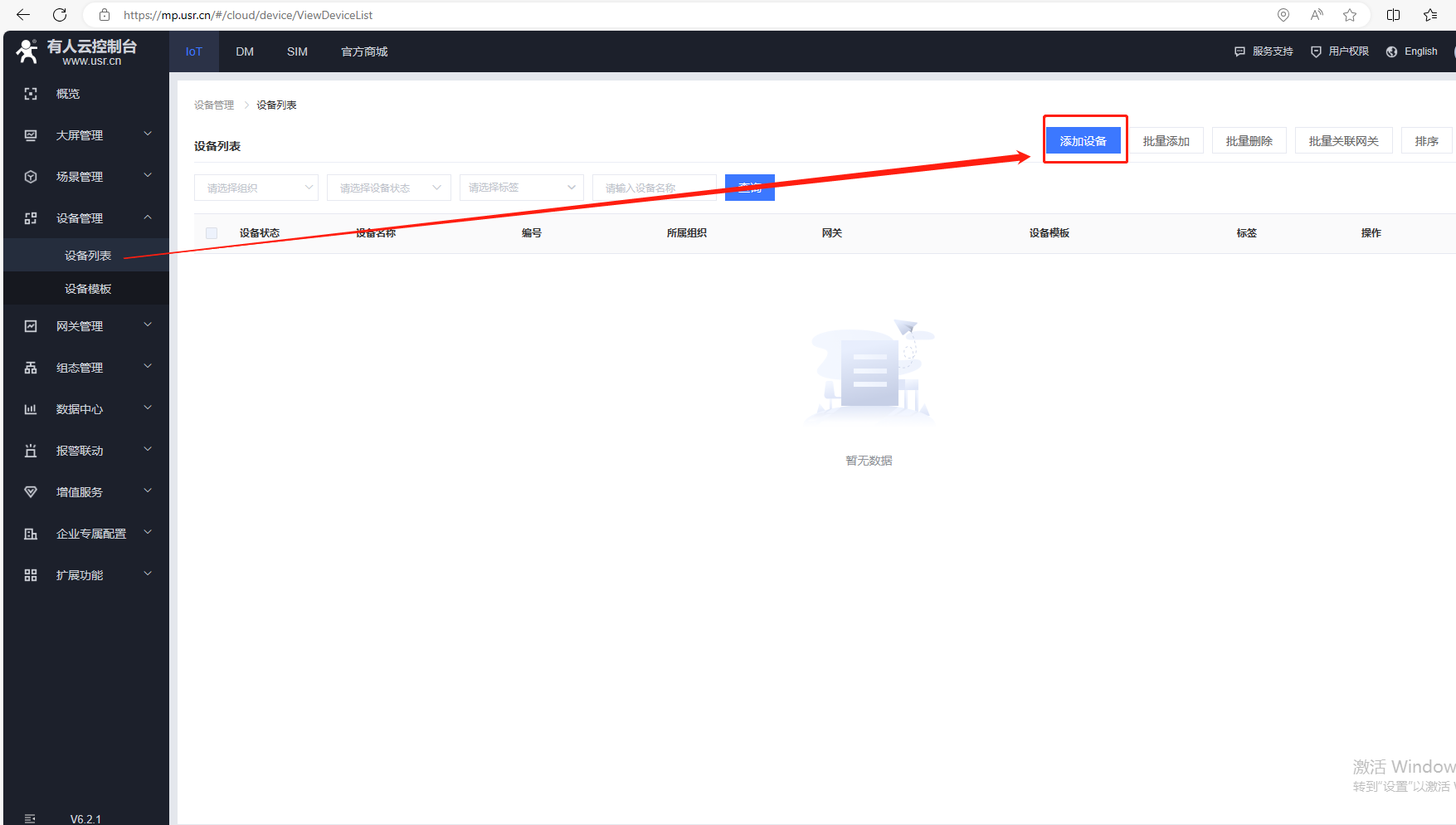

設備列表，點擊添加設備。
4、添加模板
（1）點擊選擇模板

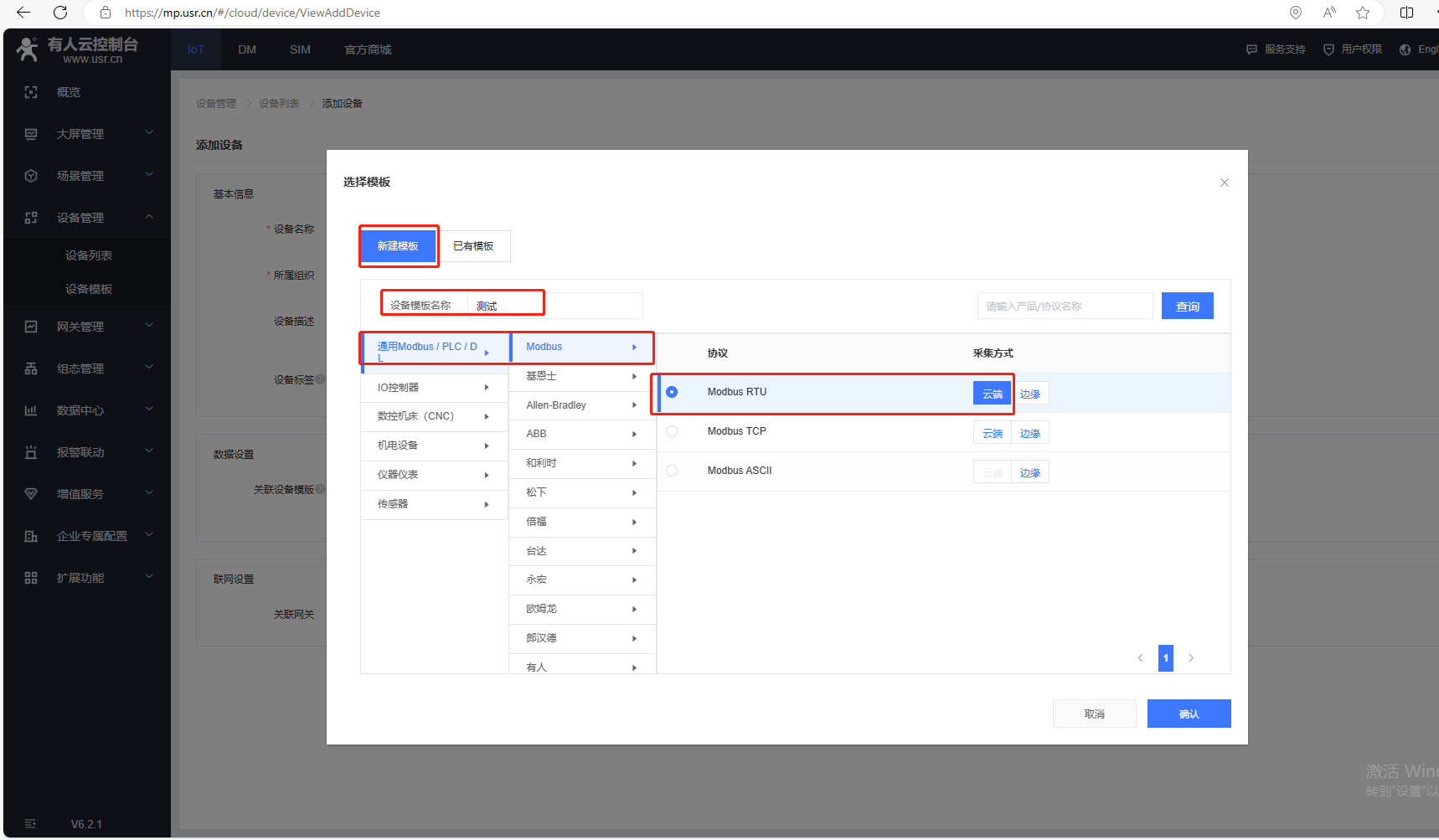

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

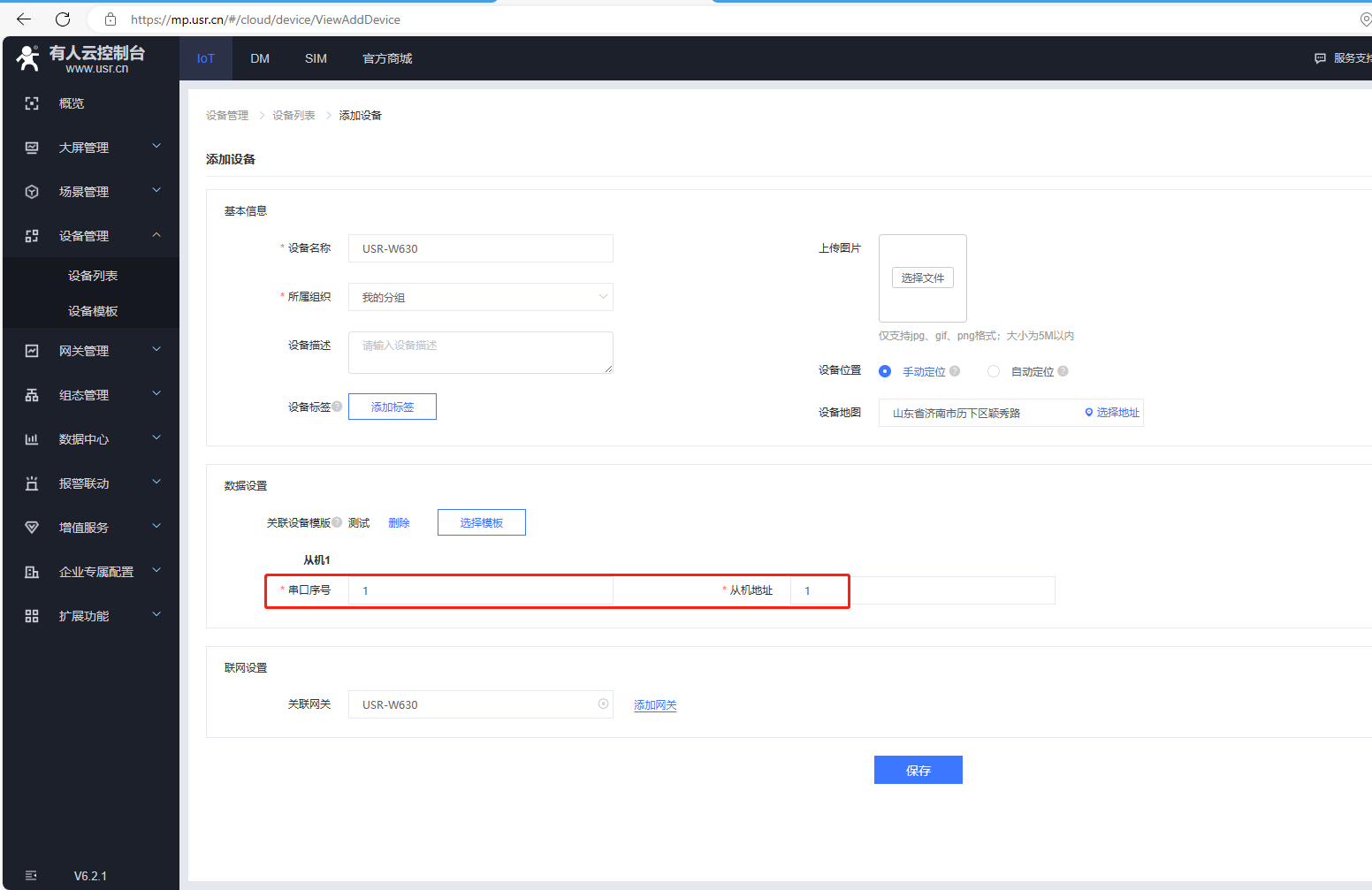

（3）從機1，串口序號保持默認1，從機地址填1，點擊保存。
5、添加從機

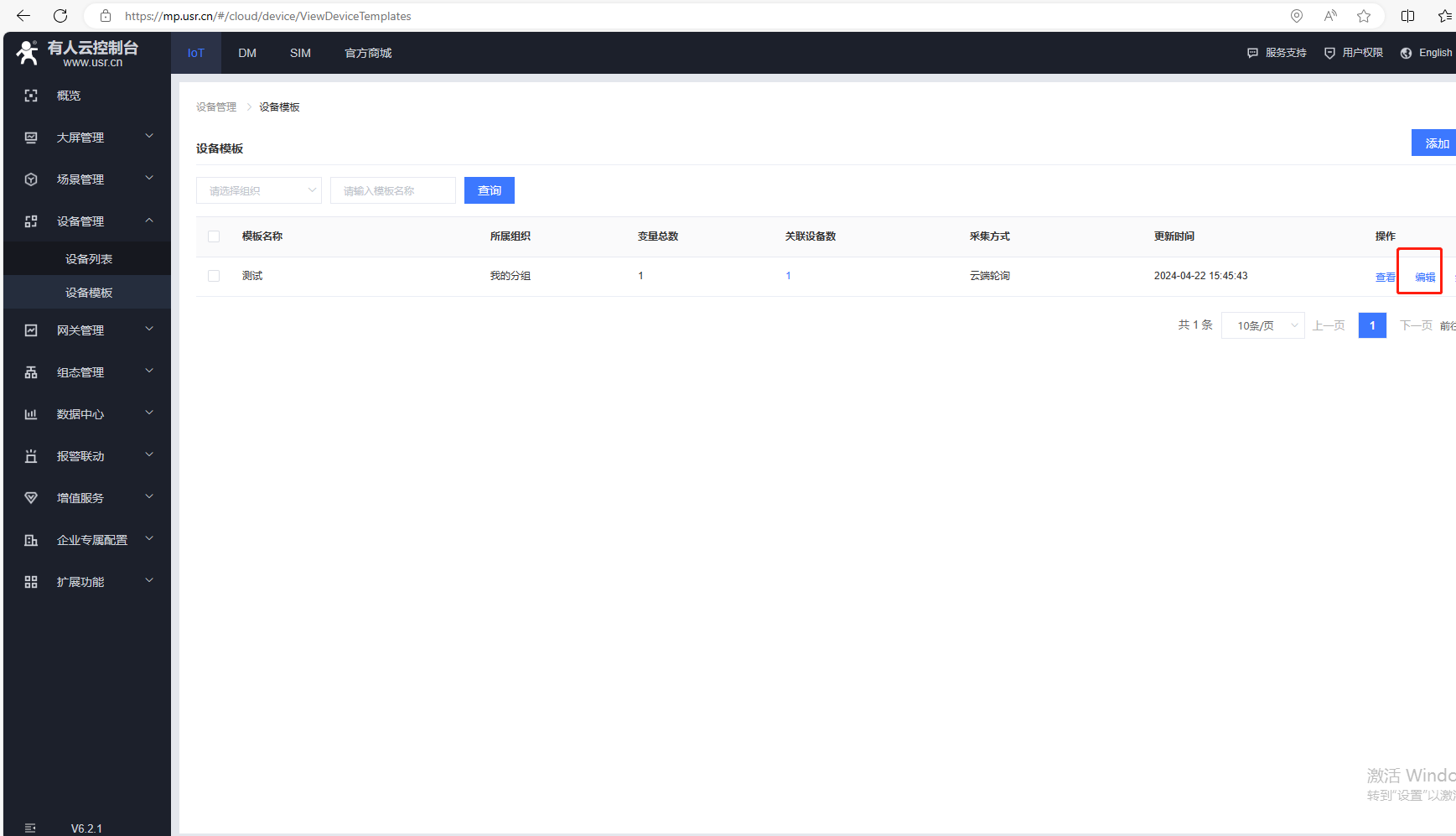

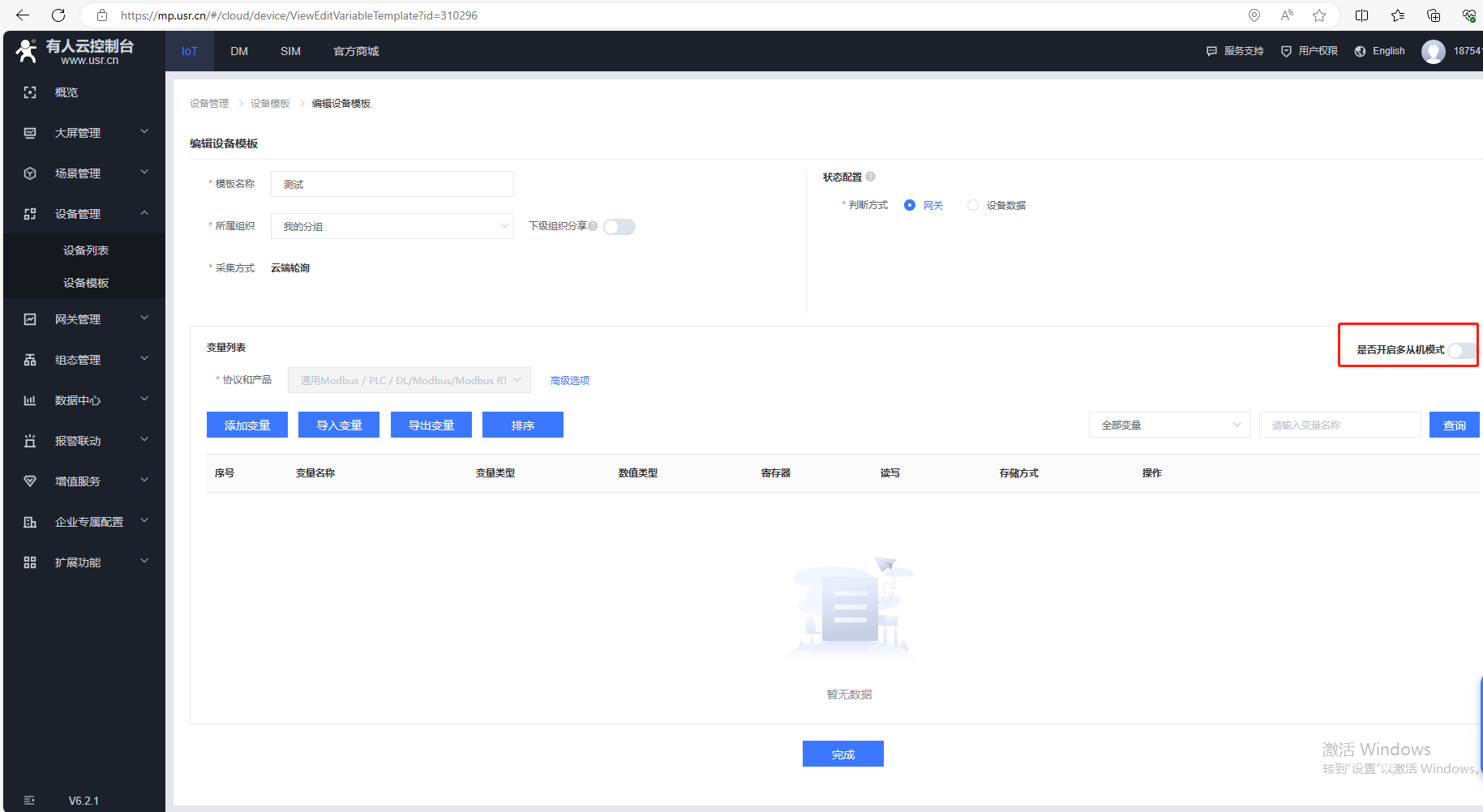

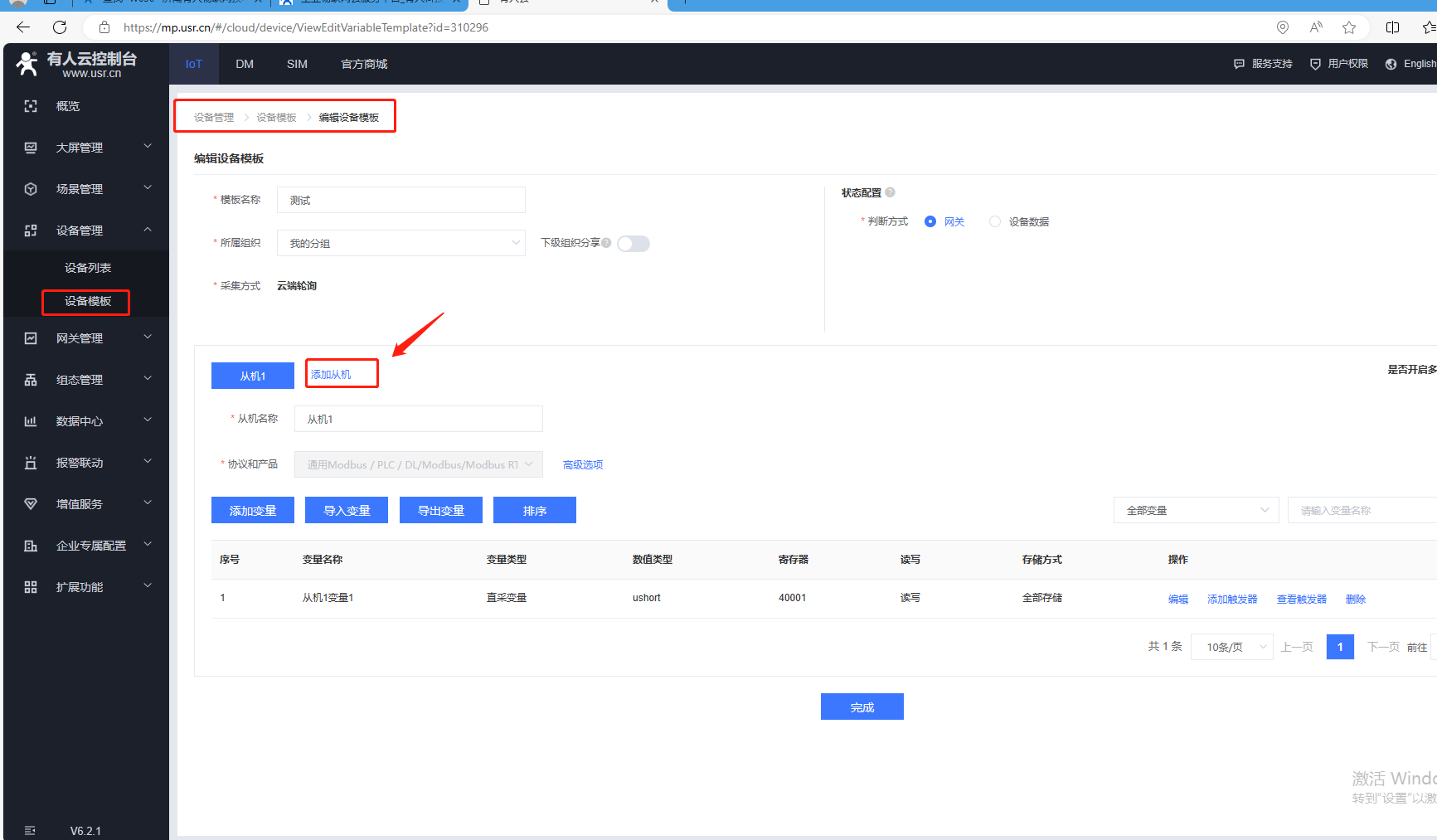

（1）點擊設備模板，點擊編輯，打開是否開啟多從機模式。

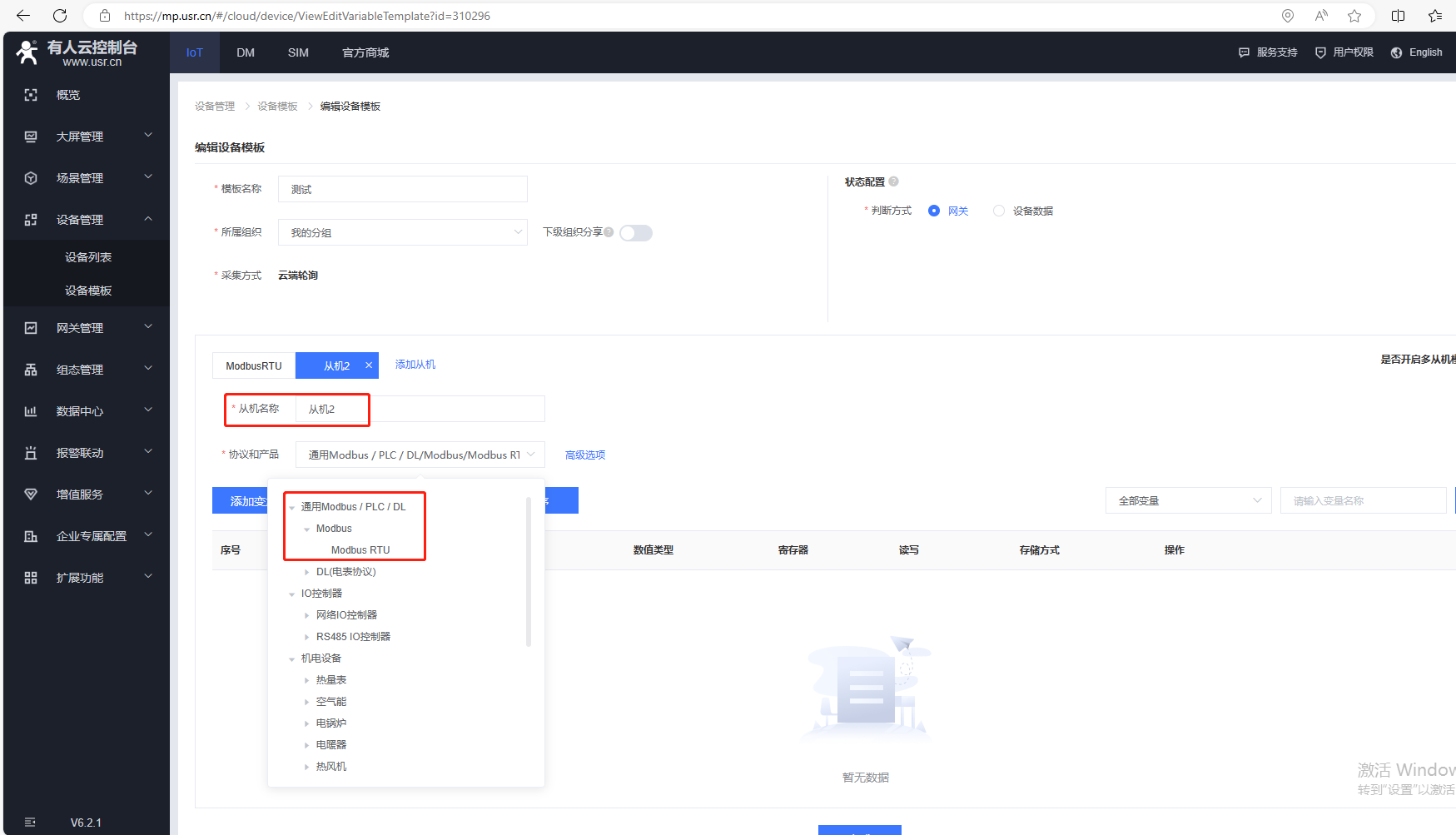

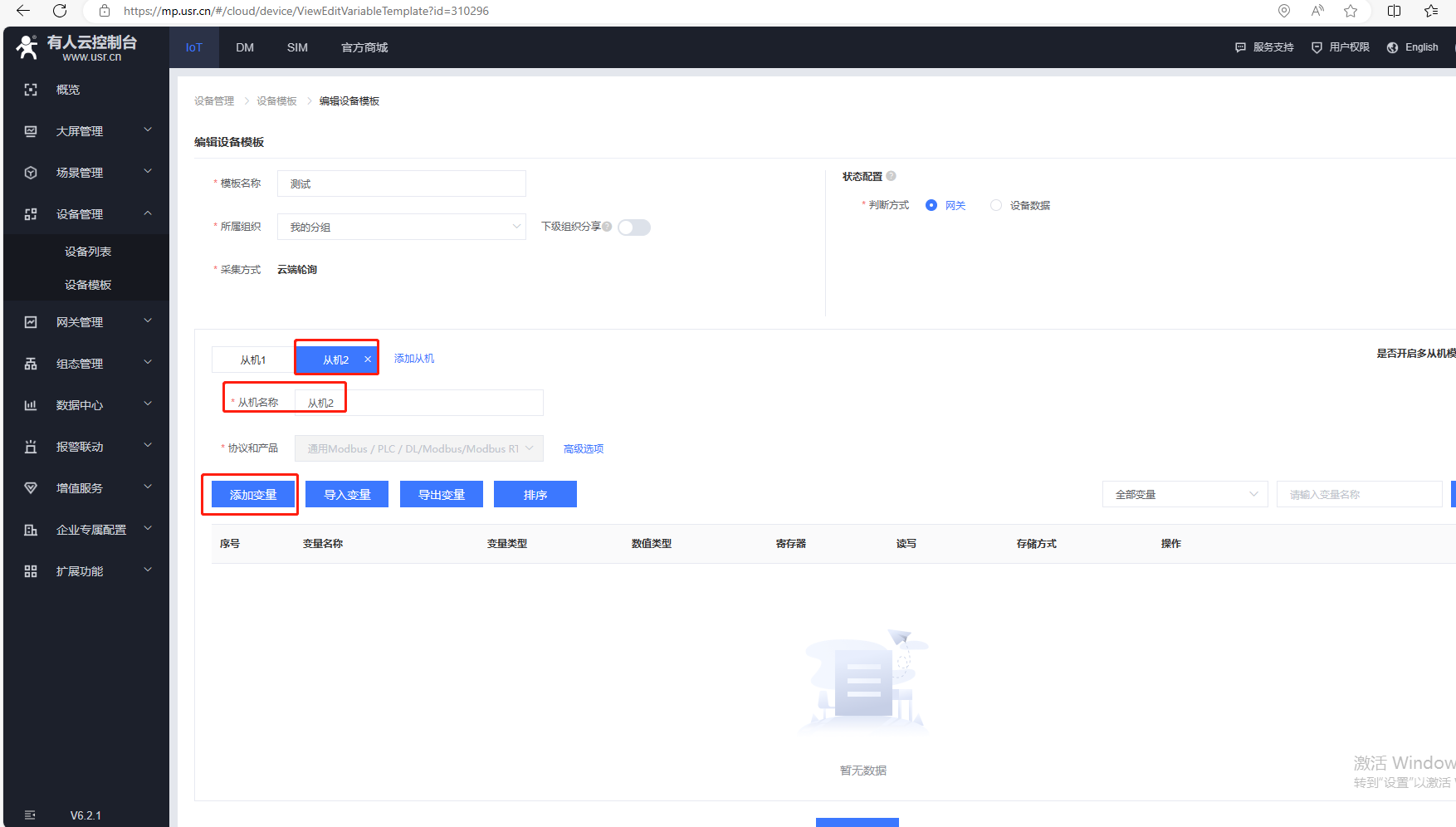

（2）點擊添加從機，從機名稱填從機2，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，點擊完成。

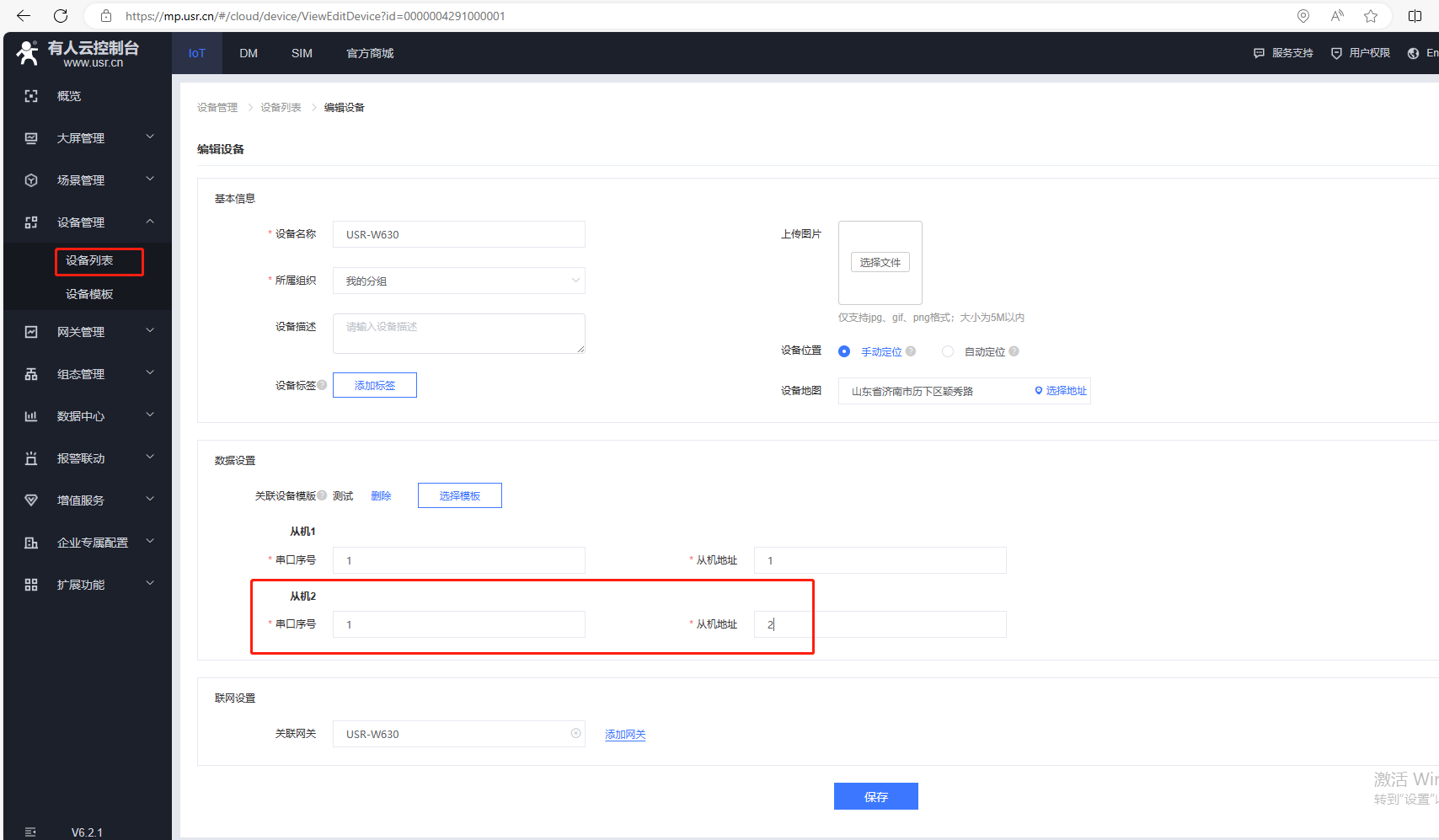

（3）點擊設備列表，點擊編輯，從機2，串口序號保持默認1，從機地址填2，點擊保存。
6、添加變量

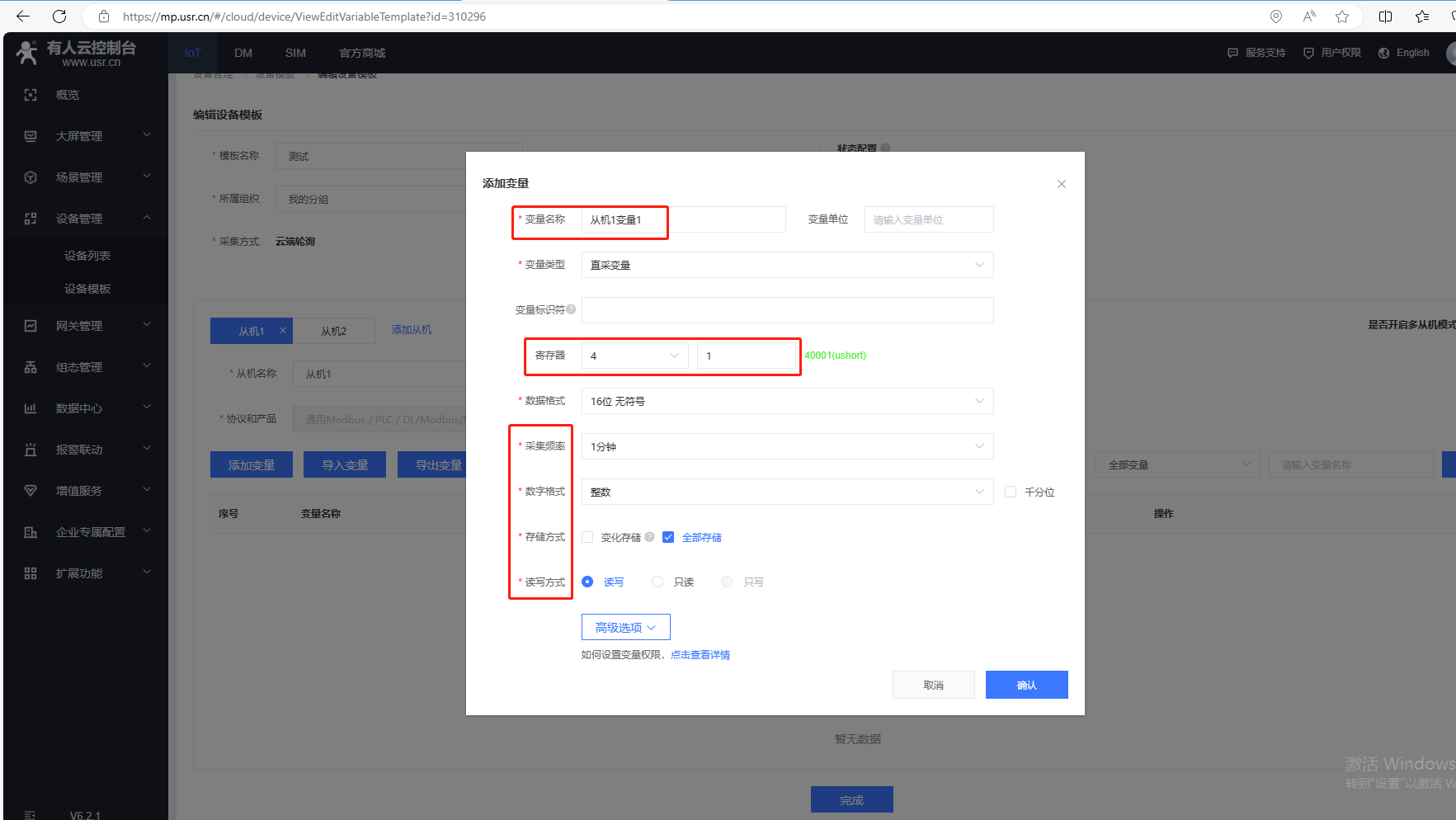

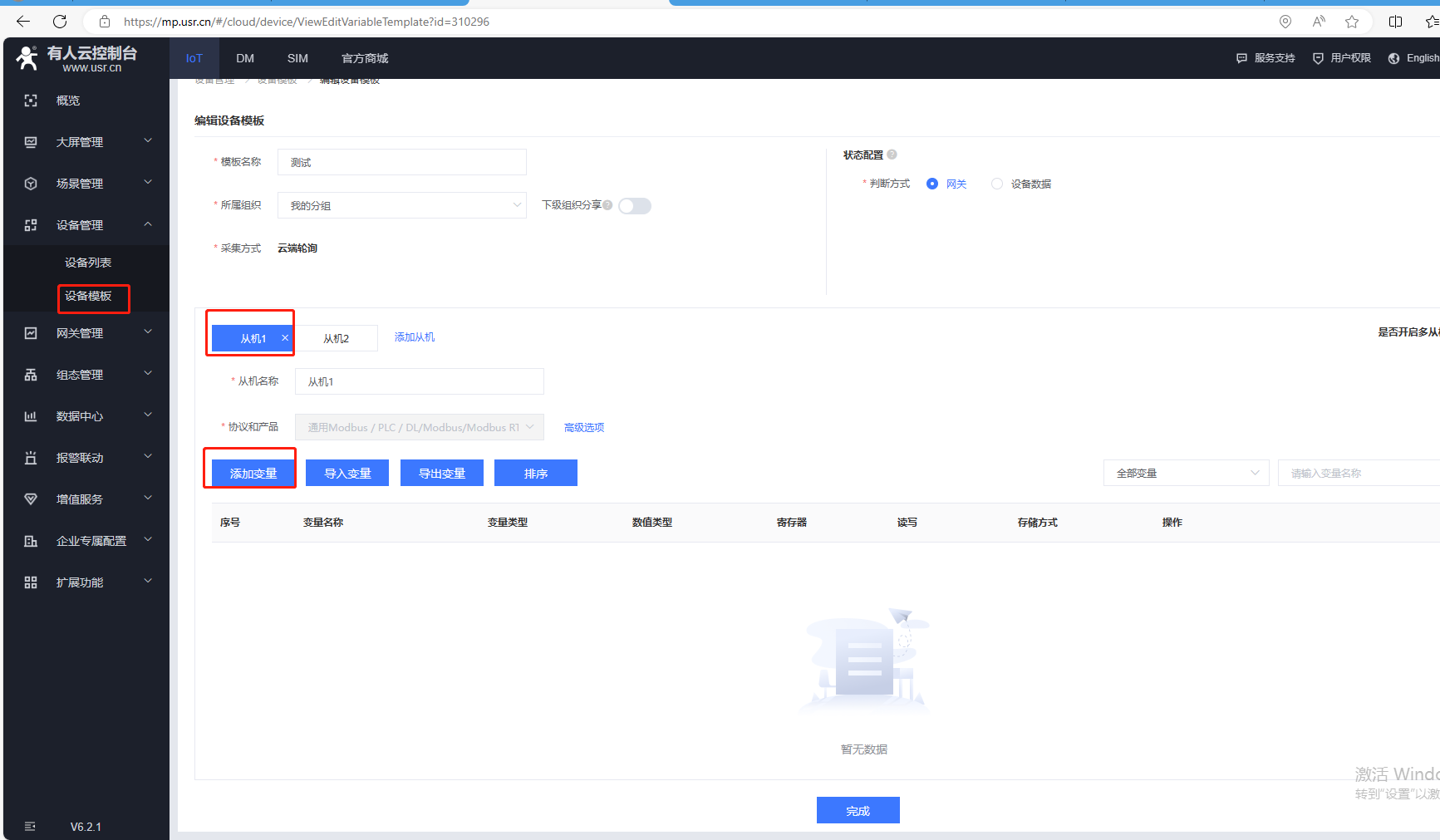

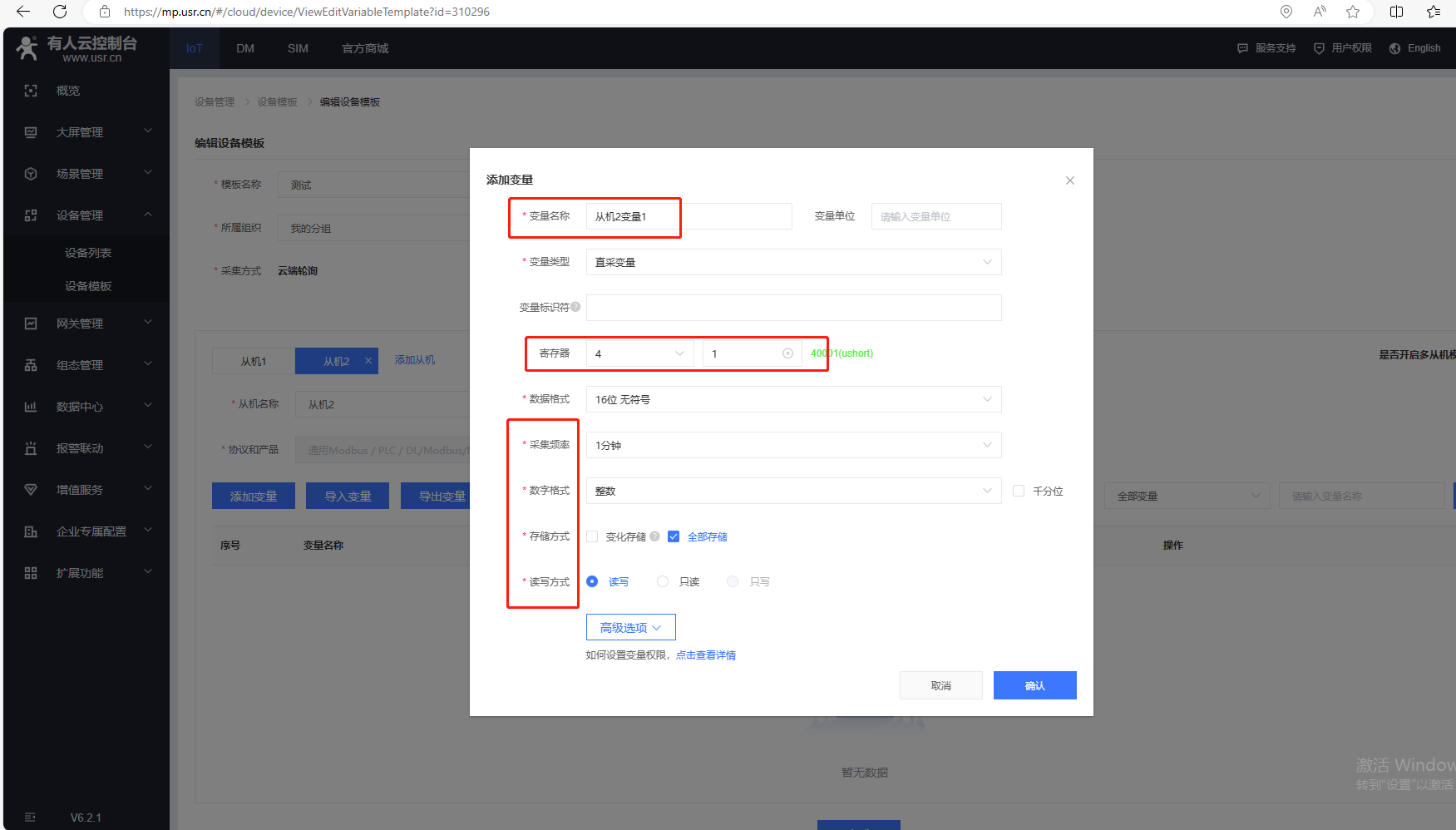

（1）點擊設備模板，點擊編輯，選中從機1，點擊添加變量，名稱從機1變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。
可以選擇存儲方式和讀寫方式。

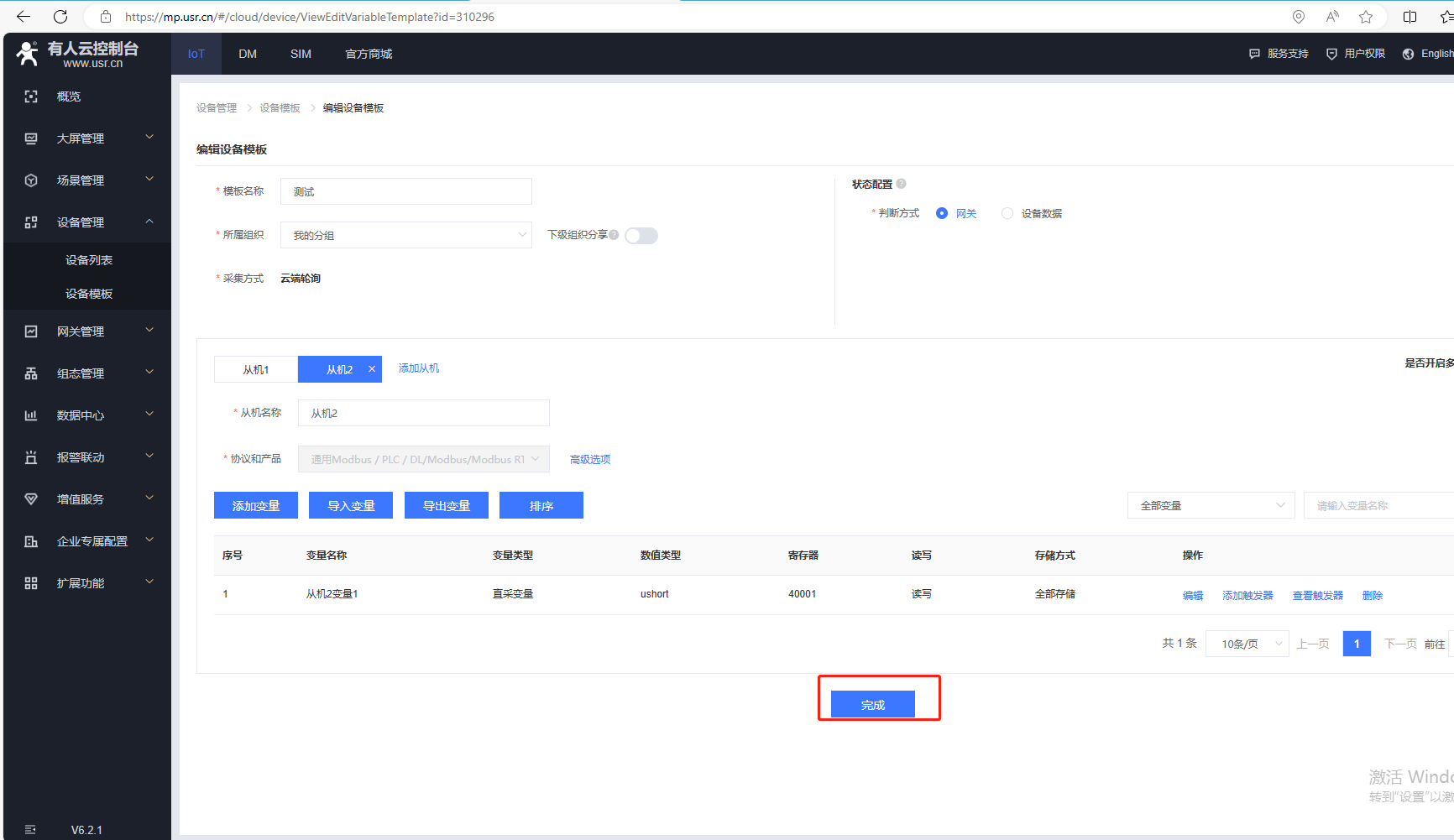

（2）選中從機2，點擊添加變量，名稱從機2變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。

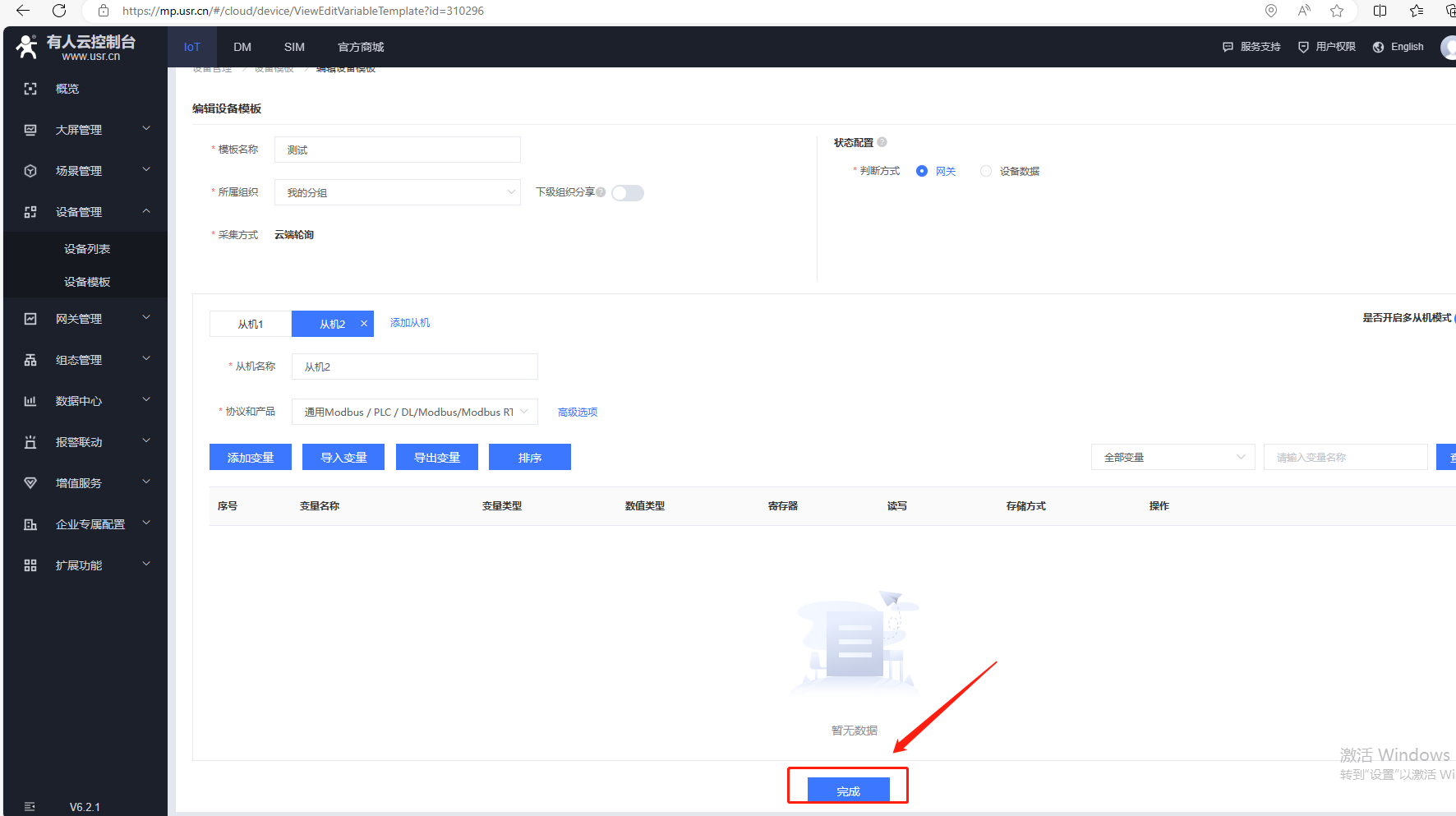

可以選擇存儲方式和讀寫方式。點擊確認，最后點擊完成。
四、W630參數設置
1、配置工作模式

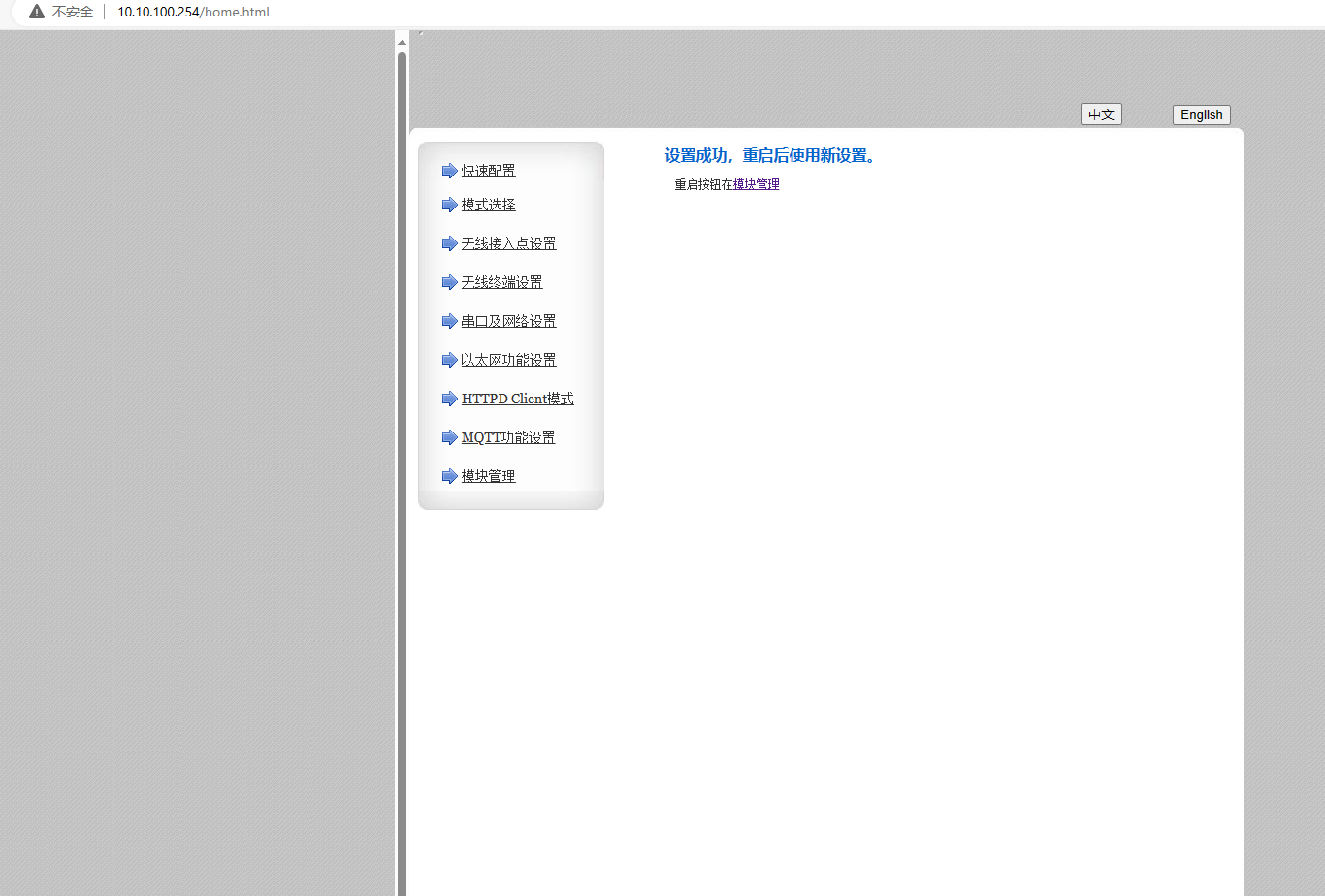

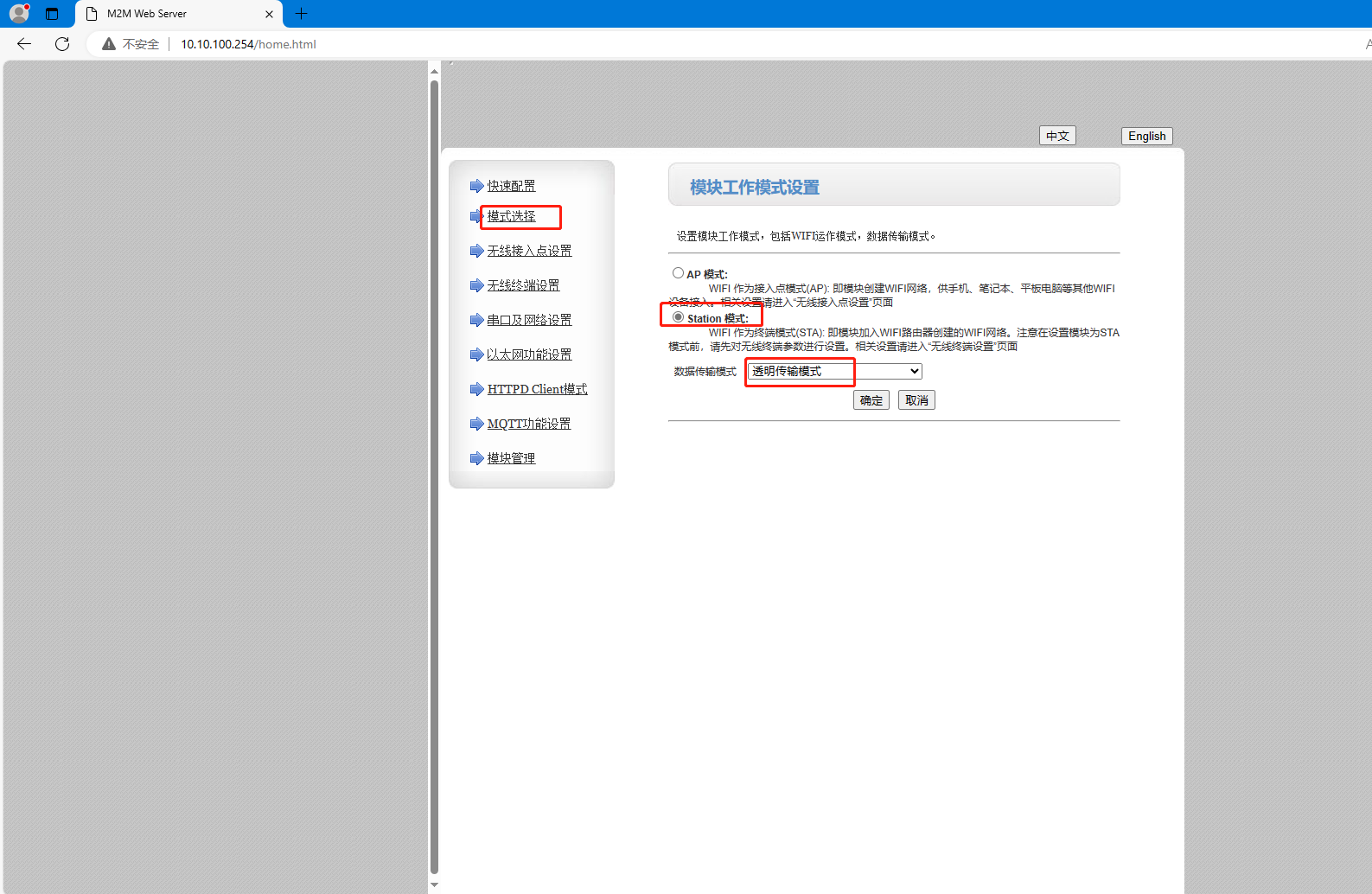

電腦連接W630的WiFi，瀏覽器輸入10.10.100.254登陸W630網頁，將工作模式設置STA，透明傳輸模式，點擊確定。
2、配置無線終端參數
設置無線終端連接可以上外網的路由器參數，點擊確定。
3、設置串口及網絡參數

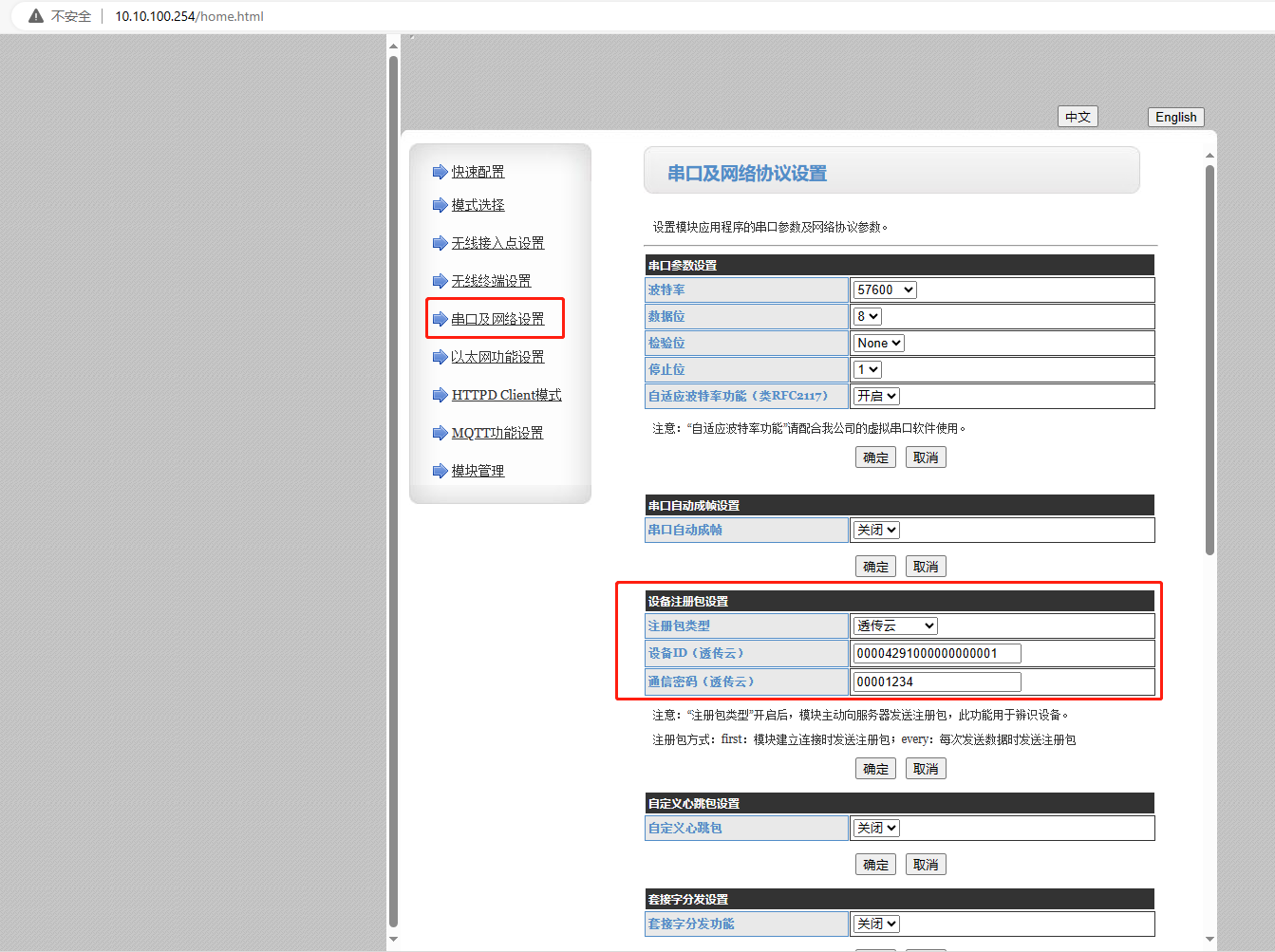

串口參數保持默認，波特率、數據位、停止位、校驗位，實際測試和所接串口設備串口參數保持一致。
開啟注冊包功能
注冊包類型：透傳云
設備ID：00004291000000000001； 通信密碼為： 00001234，點擊確定
工作方式：TCP client

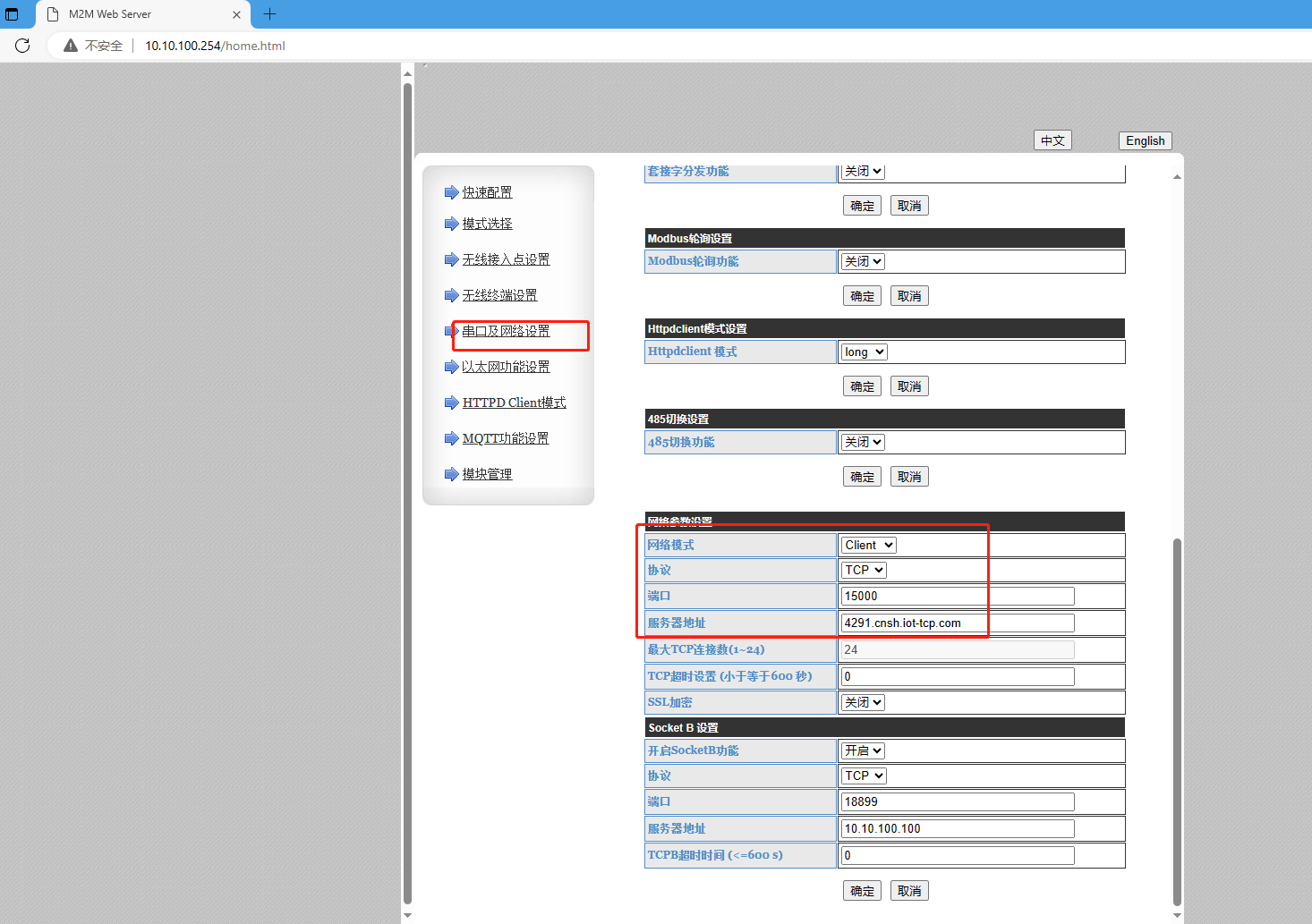

遠程服務器地址：4291.cnsh.iot-tcp.com 遠程端口：15000，點擊確定
4、點擊重啟
五、有人云兩個從機數據采集
1、W630產品有人云在線

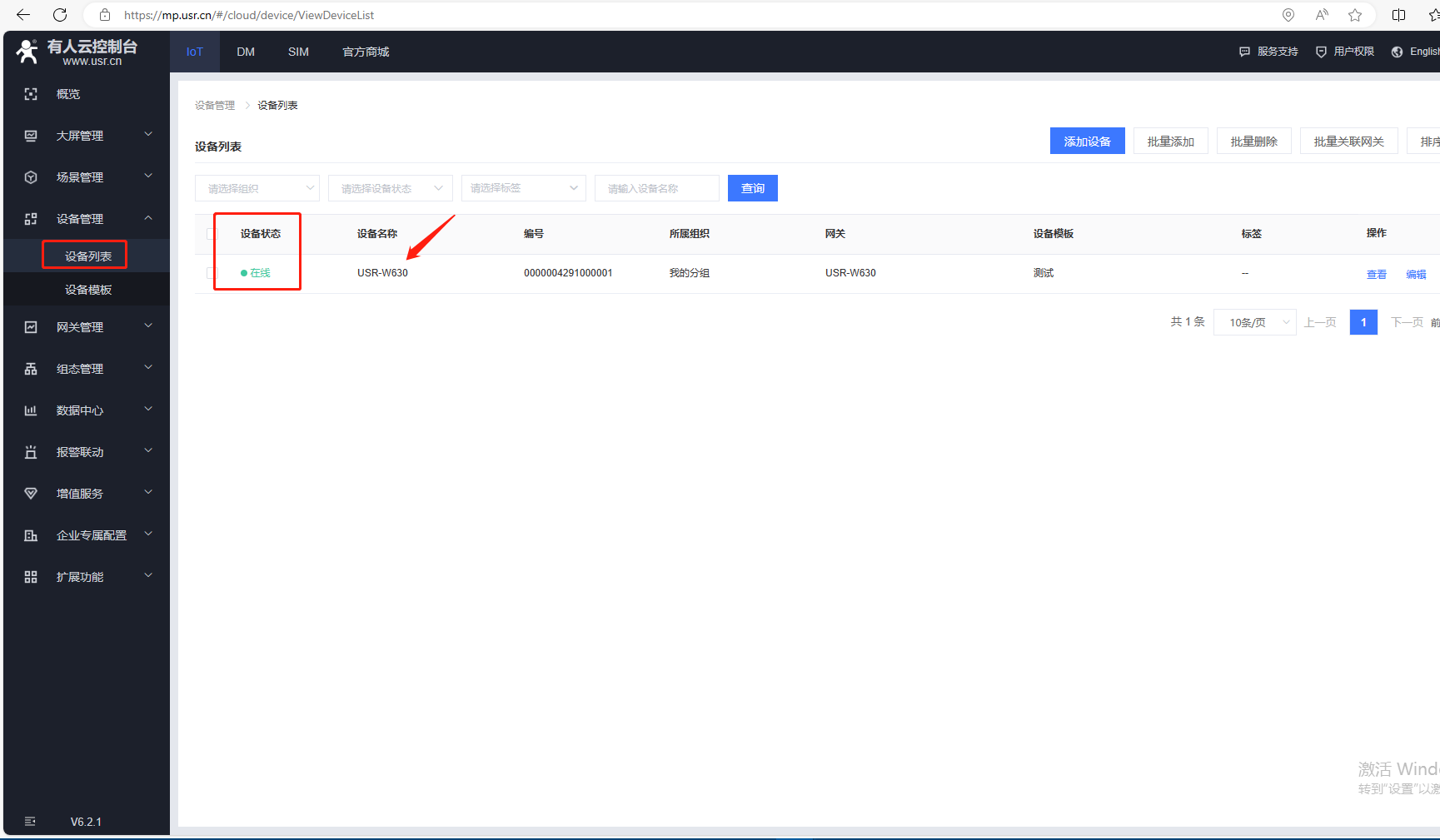

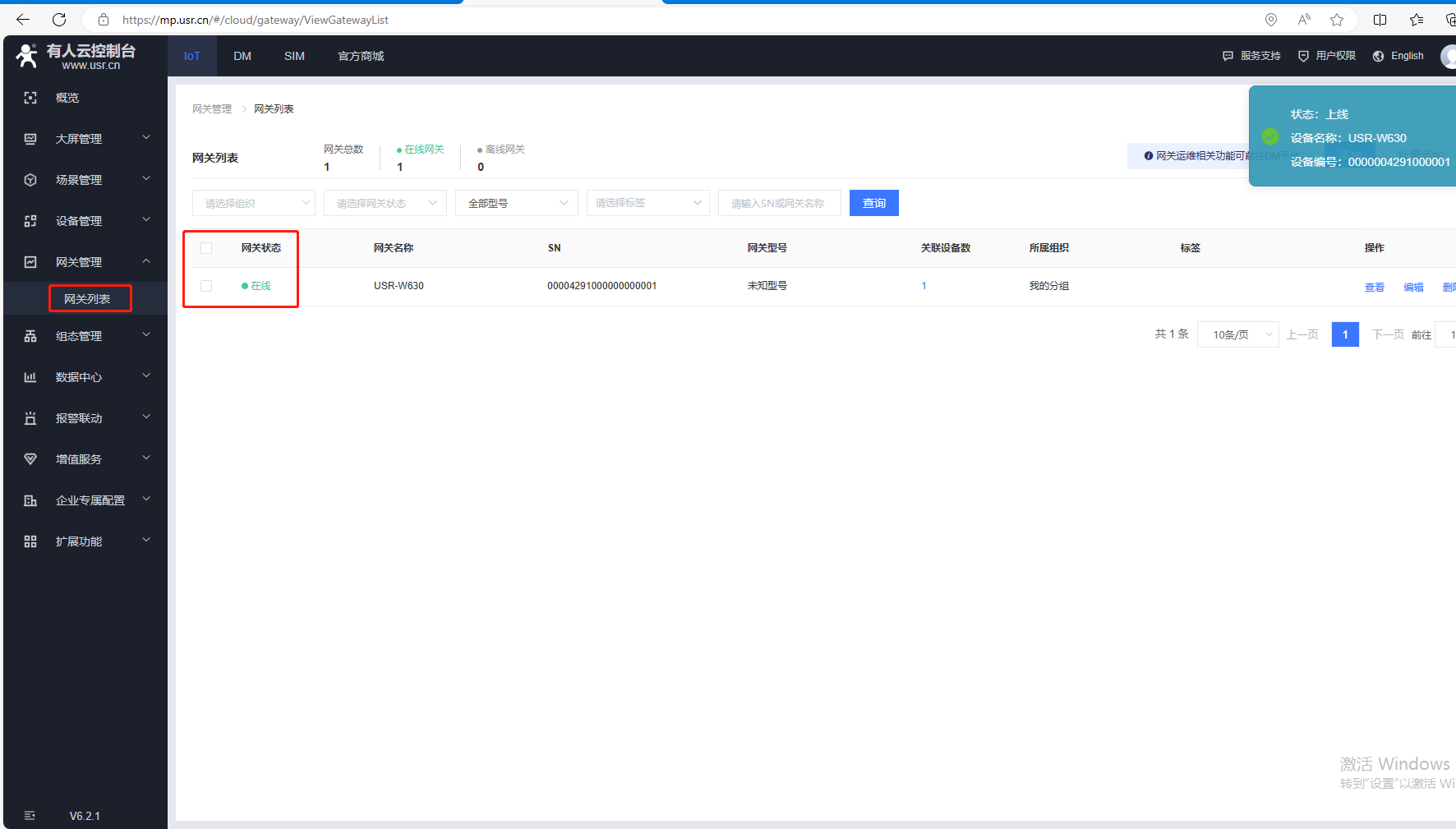

W630 STA模式連接可以聯外網的路由器，可以登陸有人云，看到網關列表、設備列表中，W630產品網關狀態是在線。
2、打開2個MODBUS SLAVE軟件模擬2個從機

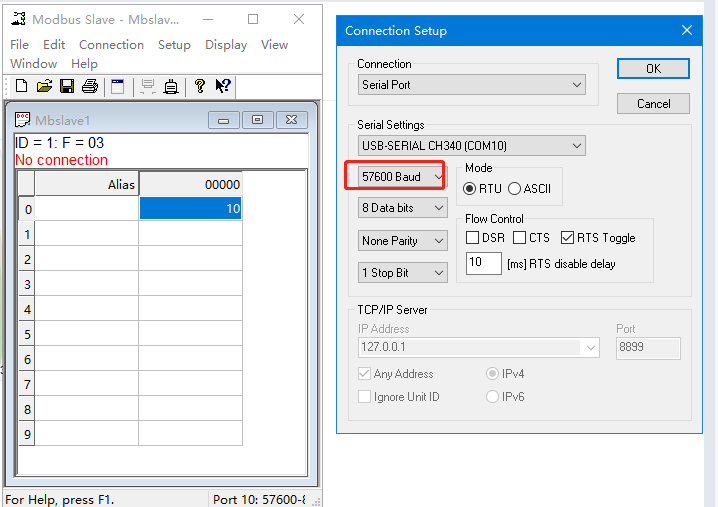

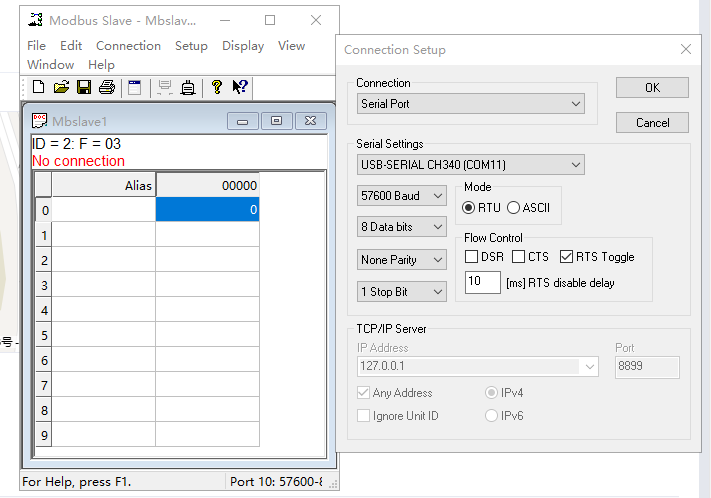

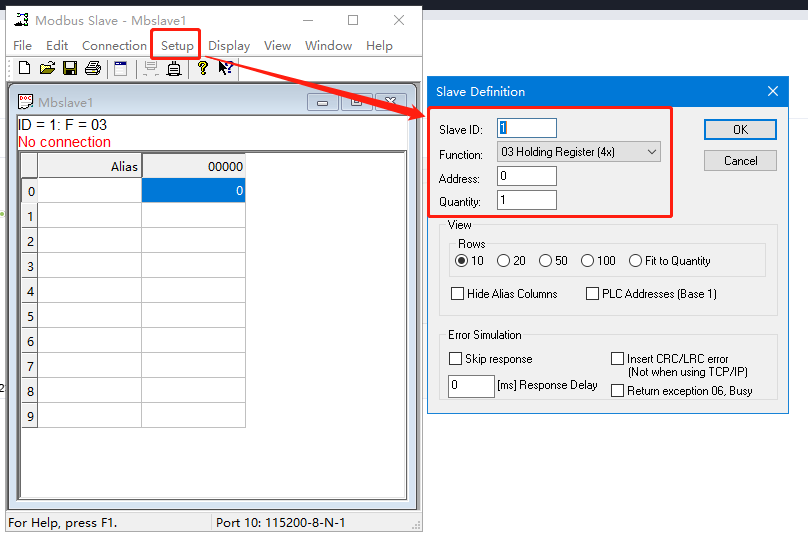

（1）第一個MODBUS SLAVE打開COM10，點擊Setup，Slave ID從機地址用1，Function功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集1個寄存器地址0的數據。

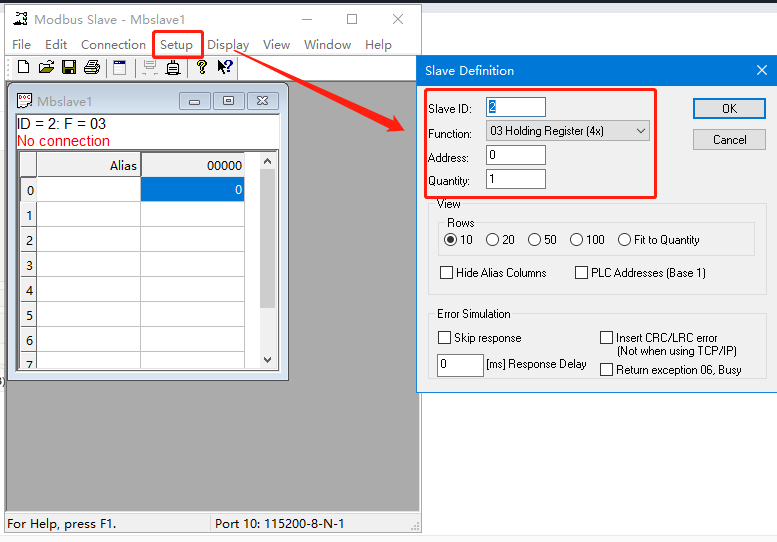

（2）第一個MODBUS SLAVE打開COM11，點擊Setup，Slave ID從機地址用2，Function功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集1個寄存器地址0的數據。
3、點擊設備列表，設備名稱
4、有人云采集數據

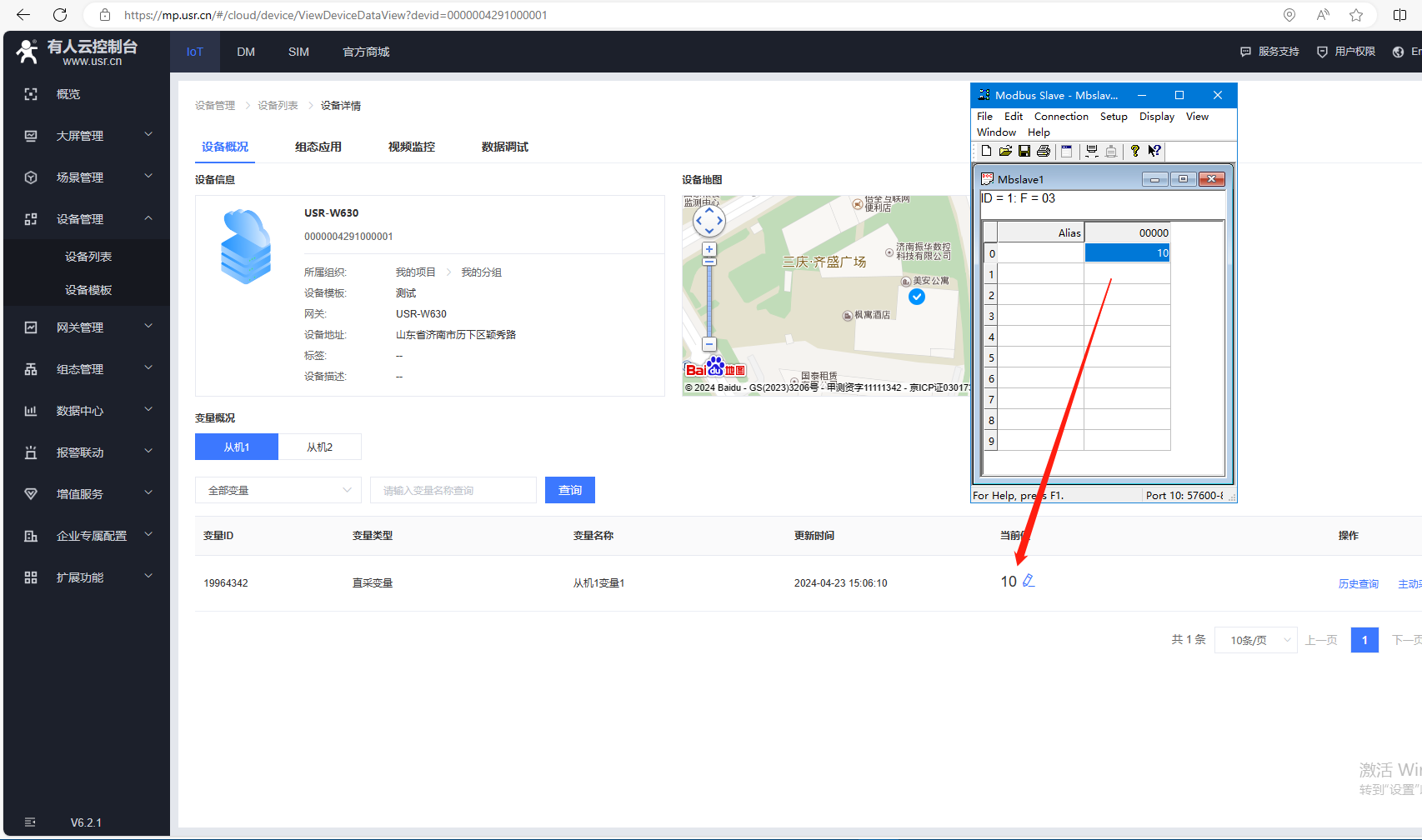

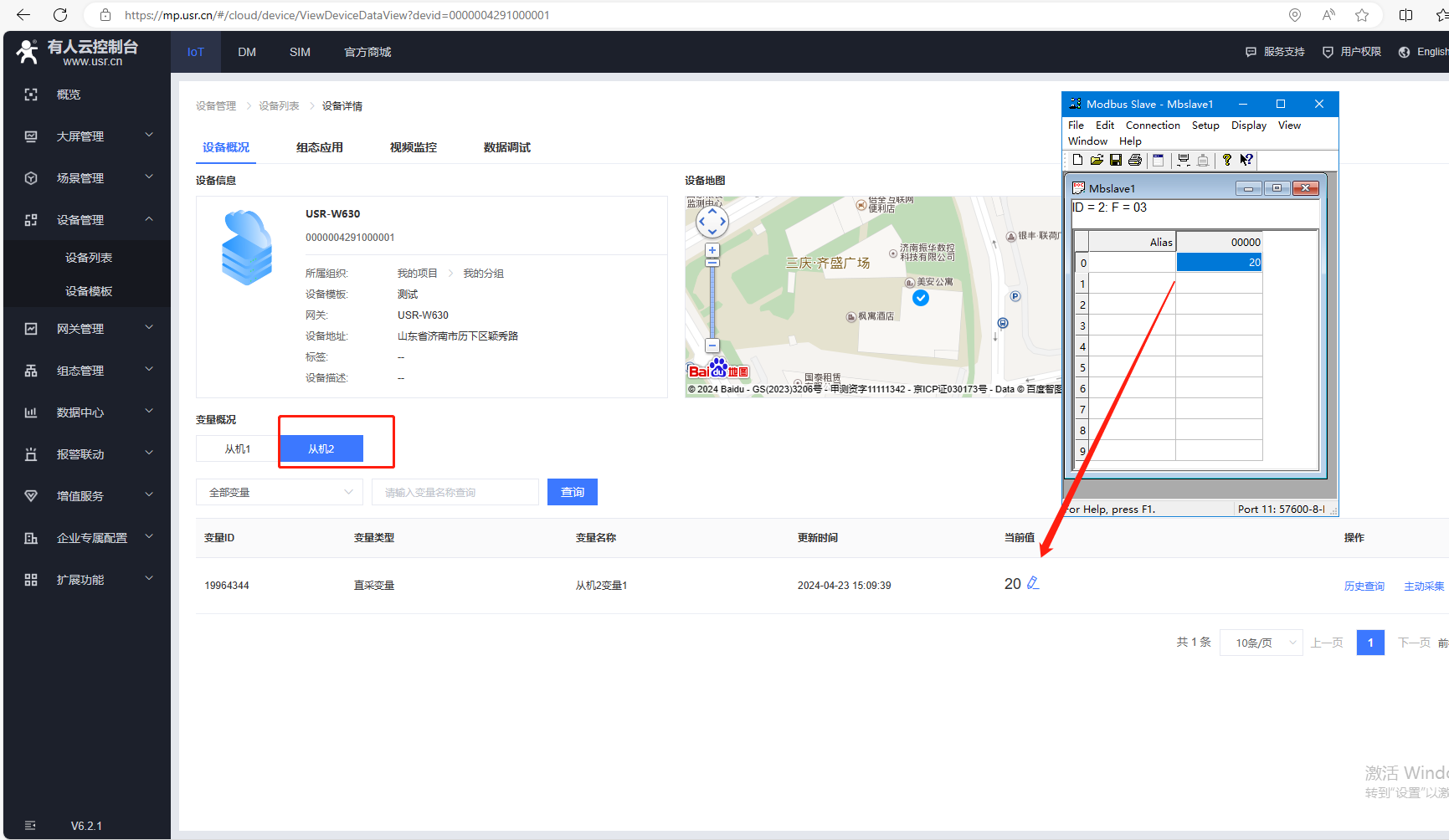

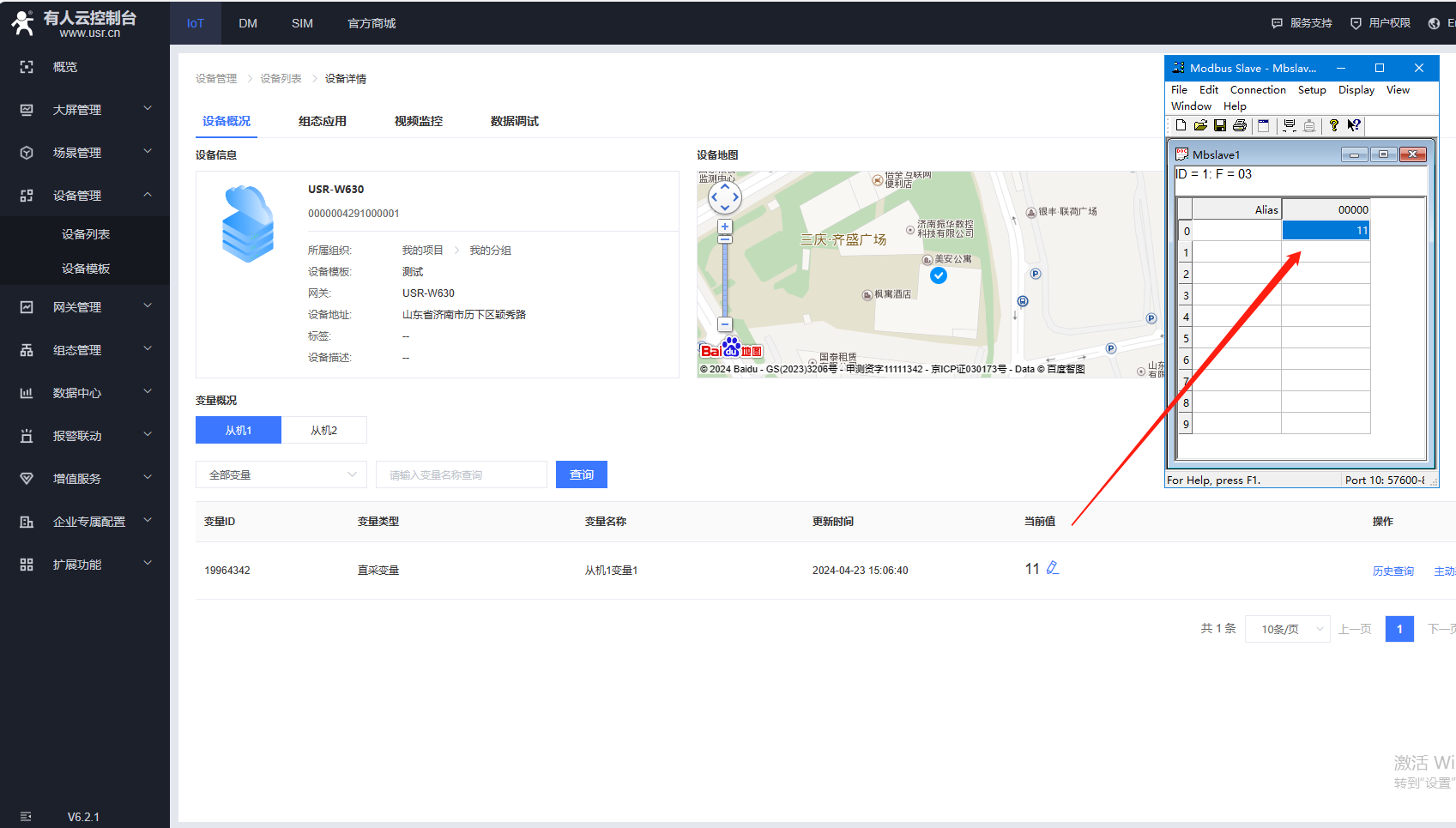

（1）改變2個MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機1，寄存器輸入10，有人云1分鐘采集數據10，有人云寫數據11，對應MODBUS SLAVE串口寄存器顯示數據11。

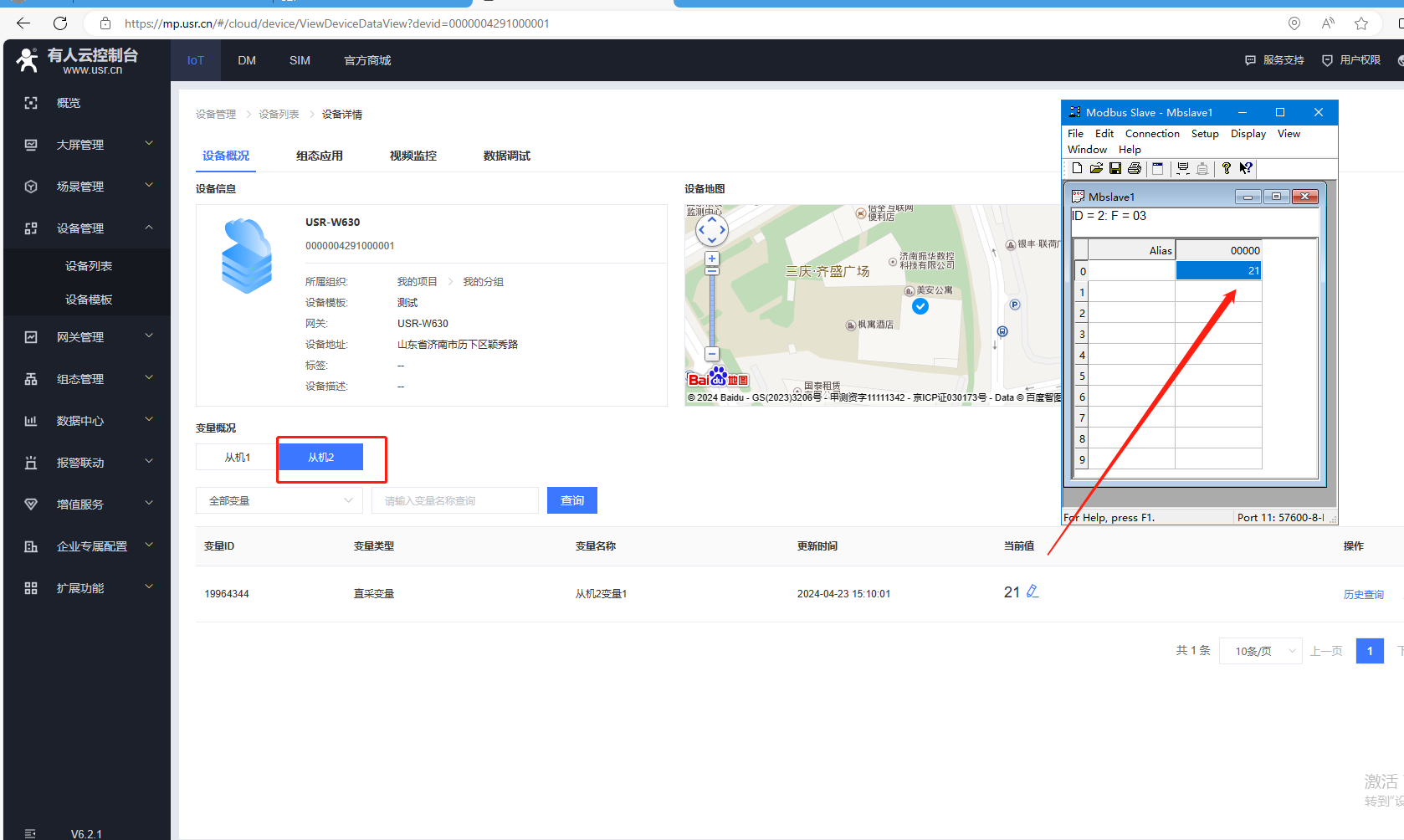

（2）改變2個MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機2，寄存器輸入20，有人云1分鐘采集數據20，有人云寫數據21，對應MODBUS SLAVE串口寄存器顯示數據21。
5、有人云數據調試

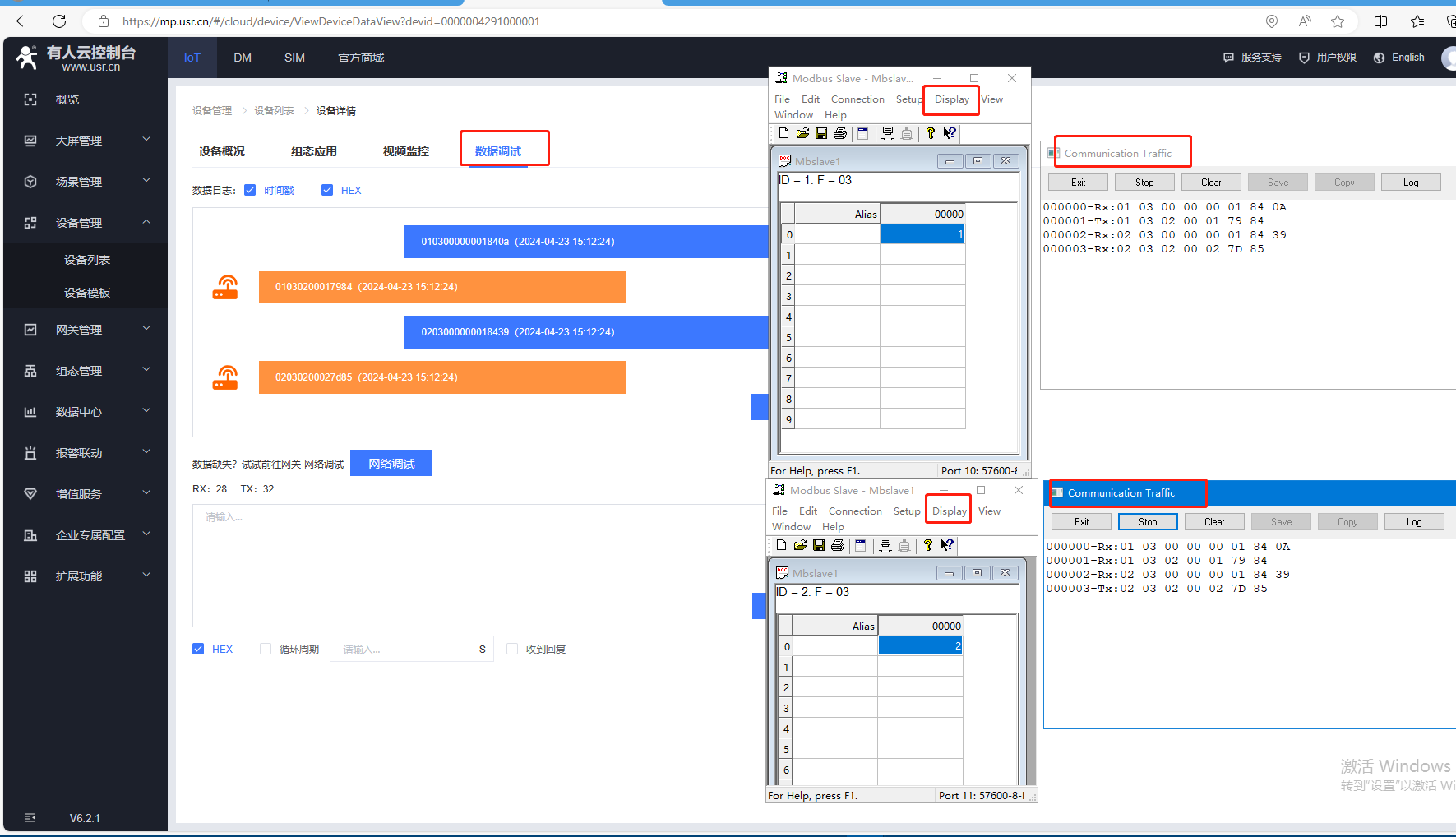

點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。
6、有人云歷史記錄

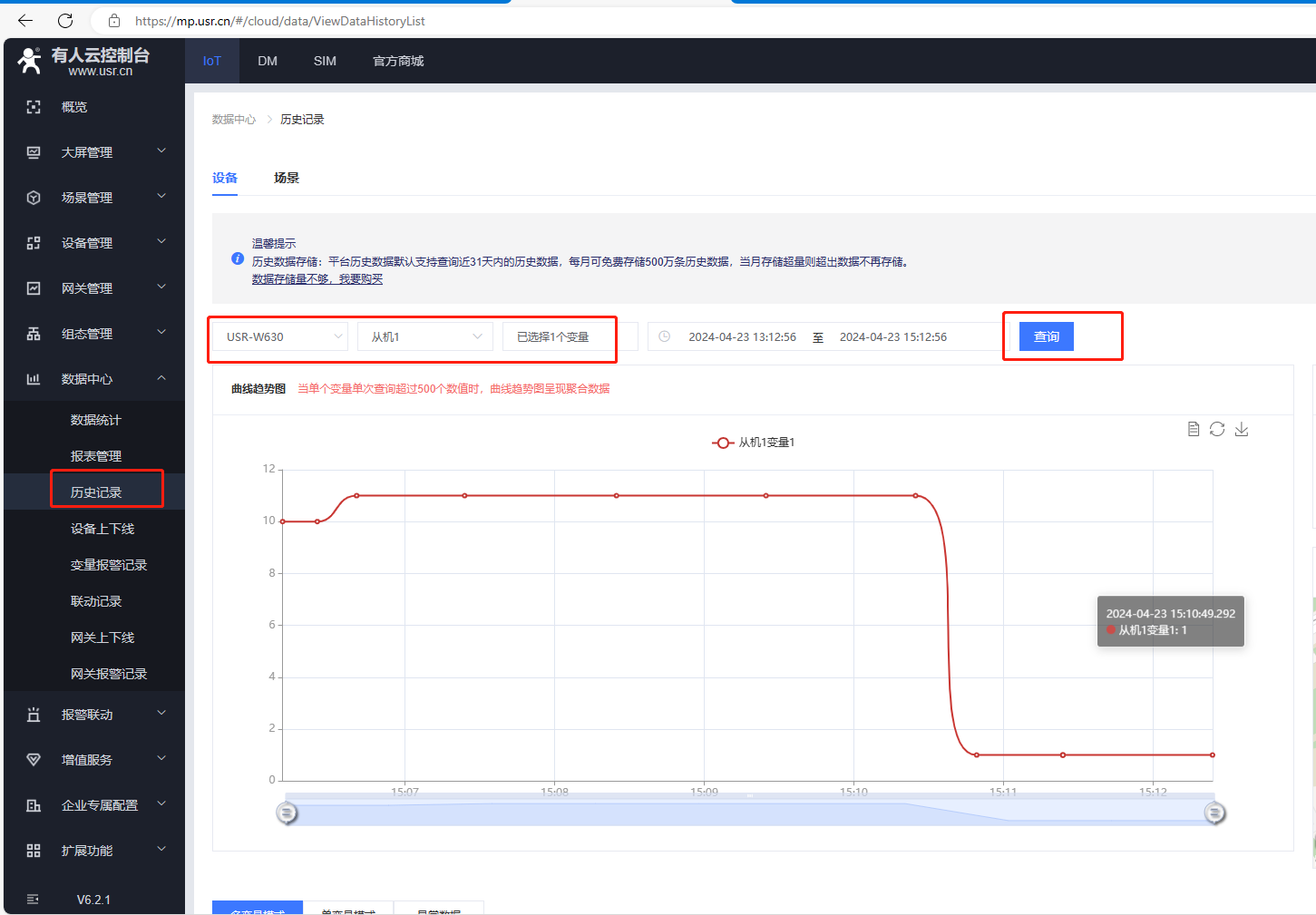

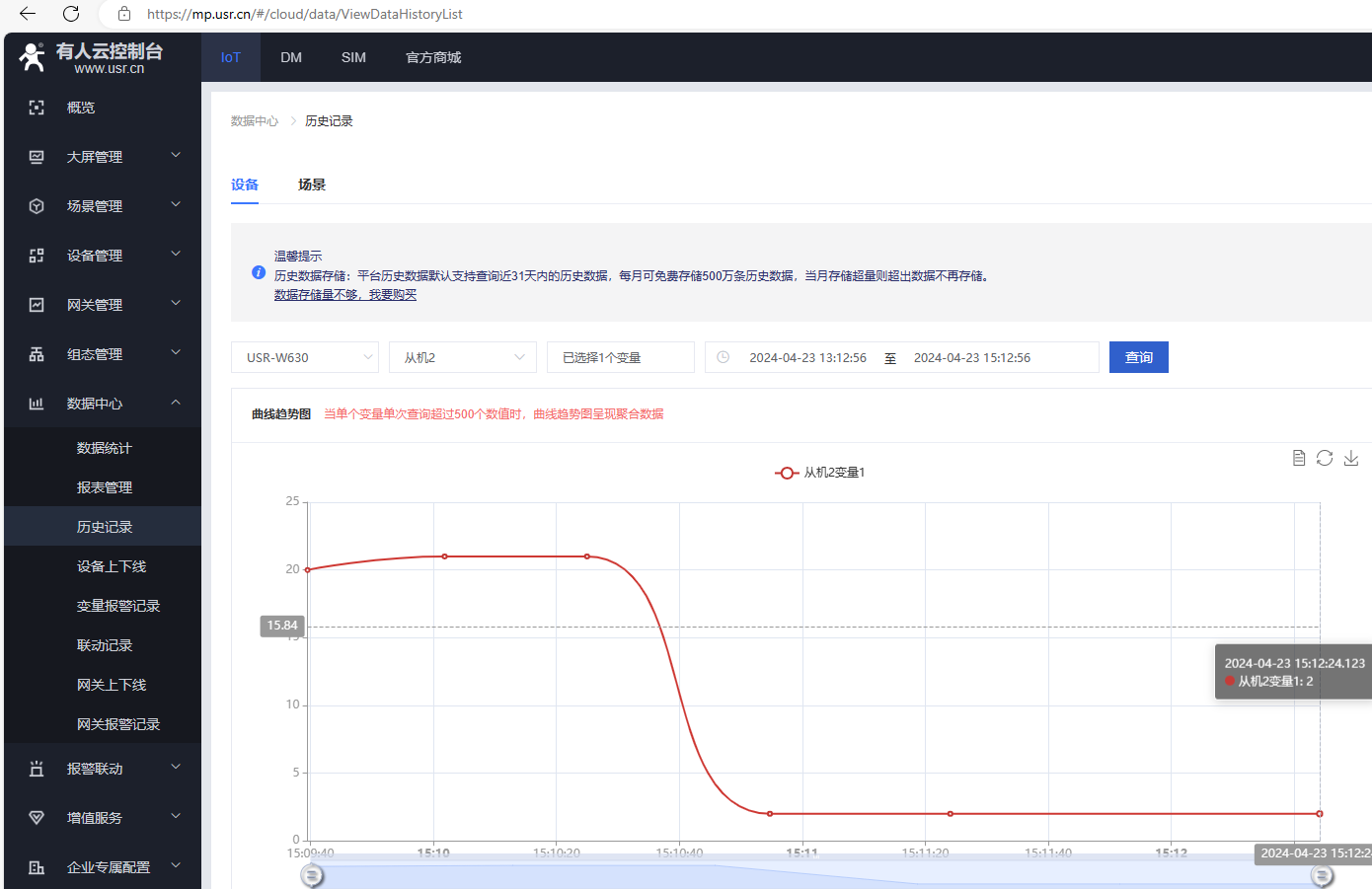

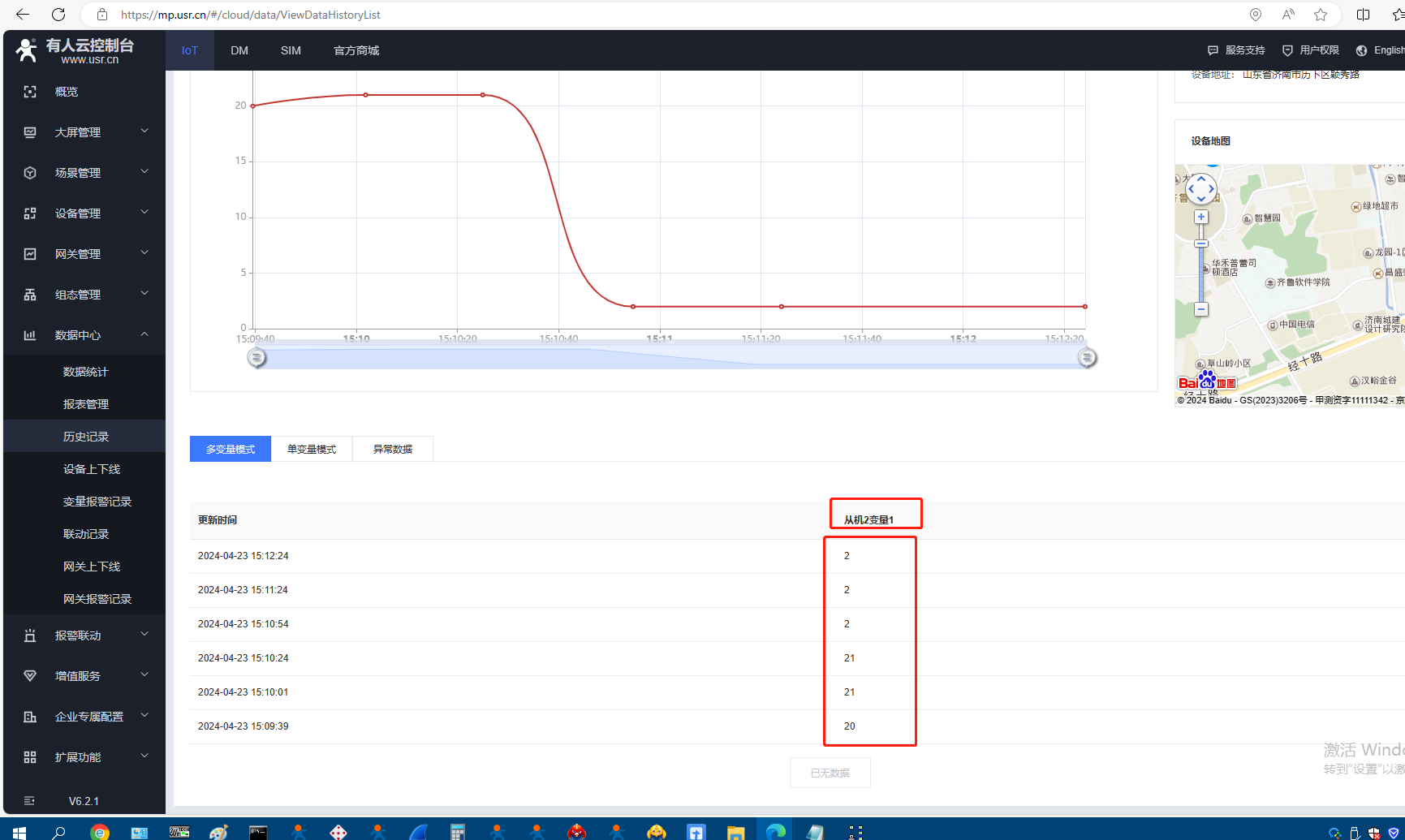

點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。
編寫人：金志方 編寫日期：2024-06-04
審核人：金志方 審核日期：2024-06-04
訂正版本：V1.0 訂正內容：初稿
