USR-K3 串口指令讀寫配置詳解
在進行串口設置指令時，串口參數配置：
波特率9600
校驗位(奇偶校驗)無
數據位8位
停止位1
模塊在進入配置模式后自動切換到9600波特率，模塊向串口發送字符U(0x55),表示進入配置狀態，收到完整的數據包并校驗處理正確后返回字符K(0x4B),錯誤返回字符E(0x45)和模塊計算的校驗位，此位在手動測試時發送命令時非常有用，在其他錯誤發送E(0x45),如包頭不正確，位數不正確等。
串口調試軟件 USR-TCP232-Test 串口轉網絡調試助手.exe

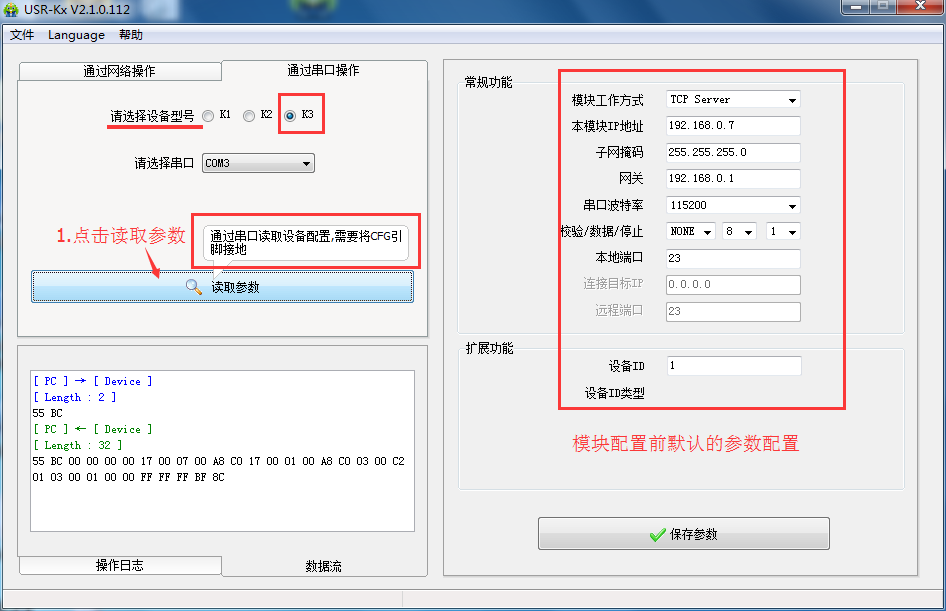

1.模塊配置可以通過設置軟件 USR-kx V2.1.0.112.exe

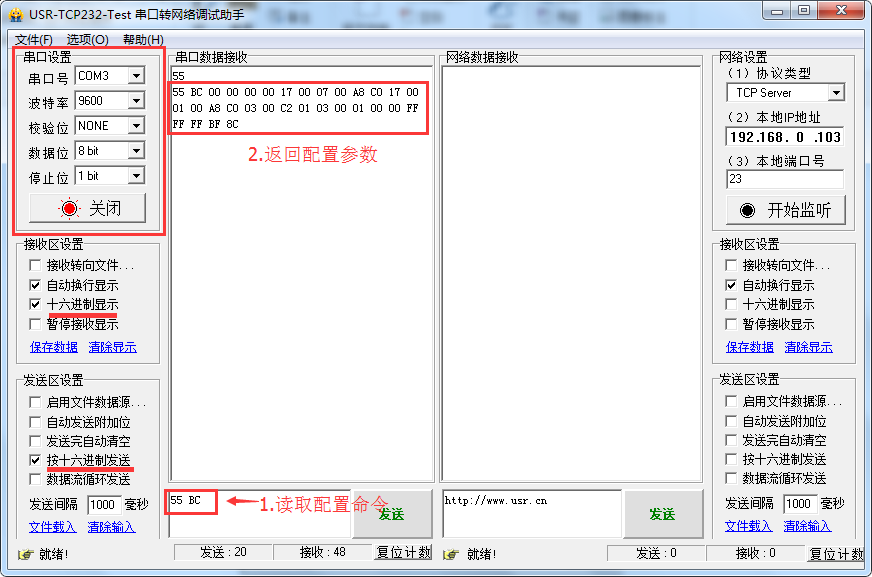

2.通過串口助手讀寫配置指令
讀串口配置指令：55 BC讀模塊配置
操作：1.短接端口CFG;2.發送 0x55 0xBC; 3.獲得模塊參數信息
寫串口配置指令：1.短接端口CFG;2.發送 0x55 0xBA [配置參數];3.獲得配置成功回傳數據4B ;4.寫指令舉例：
55 BA C9 00 A8 C0 2A 20 07 00 A8 C0 8C 4E C9 00 A8 C0 01 00 C2 01 03 00 00 04 00 FF FF FF BD
可以同設置軟件或配置網頁查看驗證配置參數是否正確，也可以再次通過串口讀取配置指令查詢。

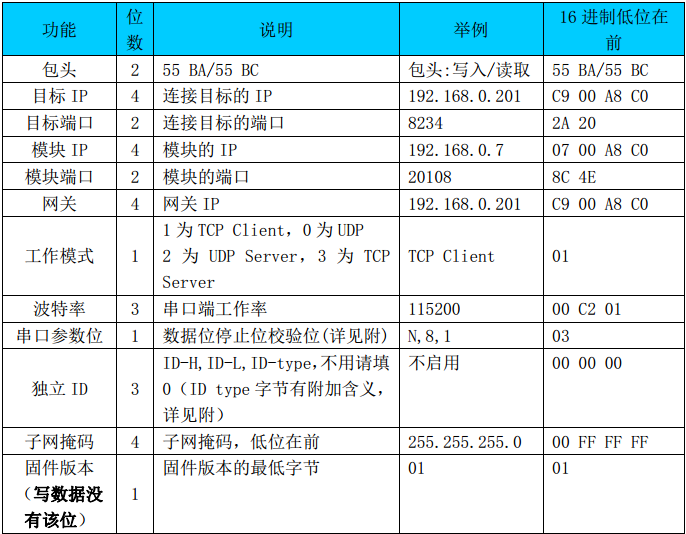

串口配置參數詳解：
注意：
數據部分：寫時28字節，讀時29字節，最后一位為版本號，版本號不可寫。
