USR-W630s LAN口有線連電腦TCPS通信配置示例
一、資料下載
USR-W630s 官網鏈接：http://www.0575400.com/Product/445.html
USR-W630s說明書鏈接：http://www.0575400.com/Download/1441.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.0575400.com/Download/27.html
二、硬件連接
1、所需物品
USR-W630s 產品 1臺
12V電源適配器 1個
USB-RS232串口線 1條
超五類網線 1根
筆記本電腦 1臺
2、硬件連接
USR-W630s 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。USR-W630s的LAN口接網線直連電腦，電腦關閉防火墻，禁用其他網卡。
3、查看端口號

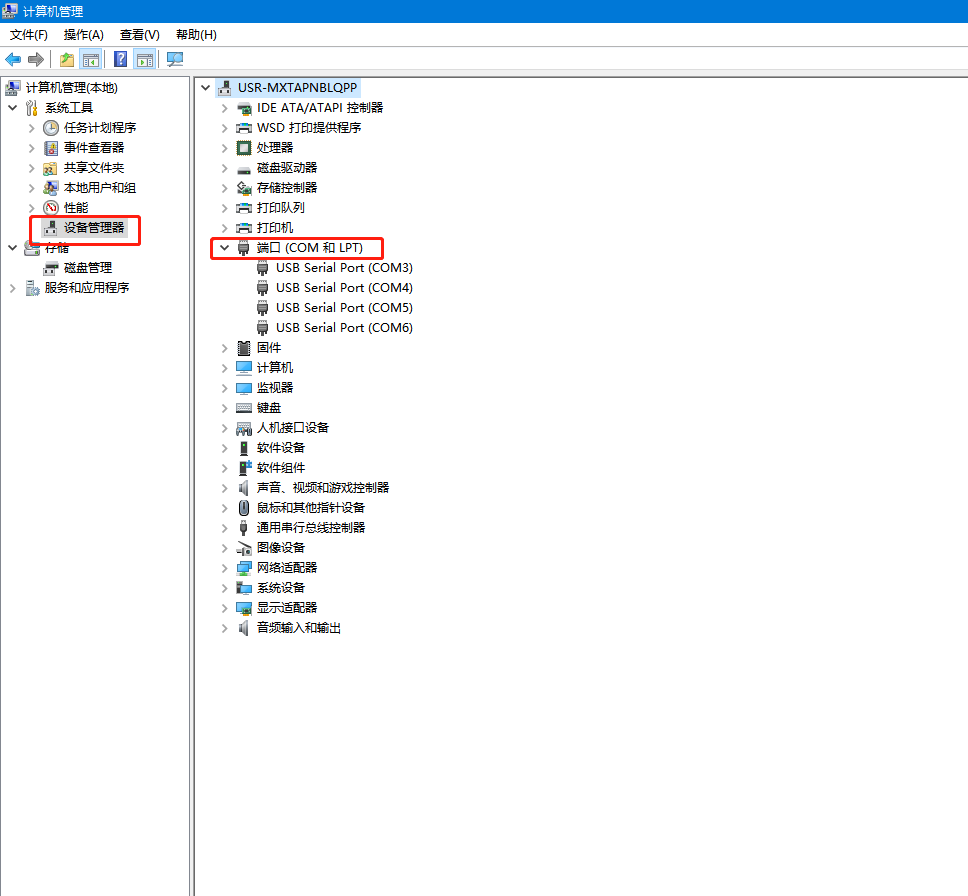

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-W630s的USB-RS232串口線COM口號，COM3。
三、產品參數設置
1、登陸USR-W630s的網頁
（1）USR-W630s的LAN口接網線直連電腦，電腦關閉防火墻，禁用其他網卡。

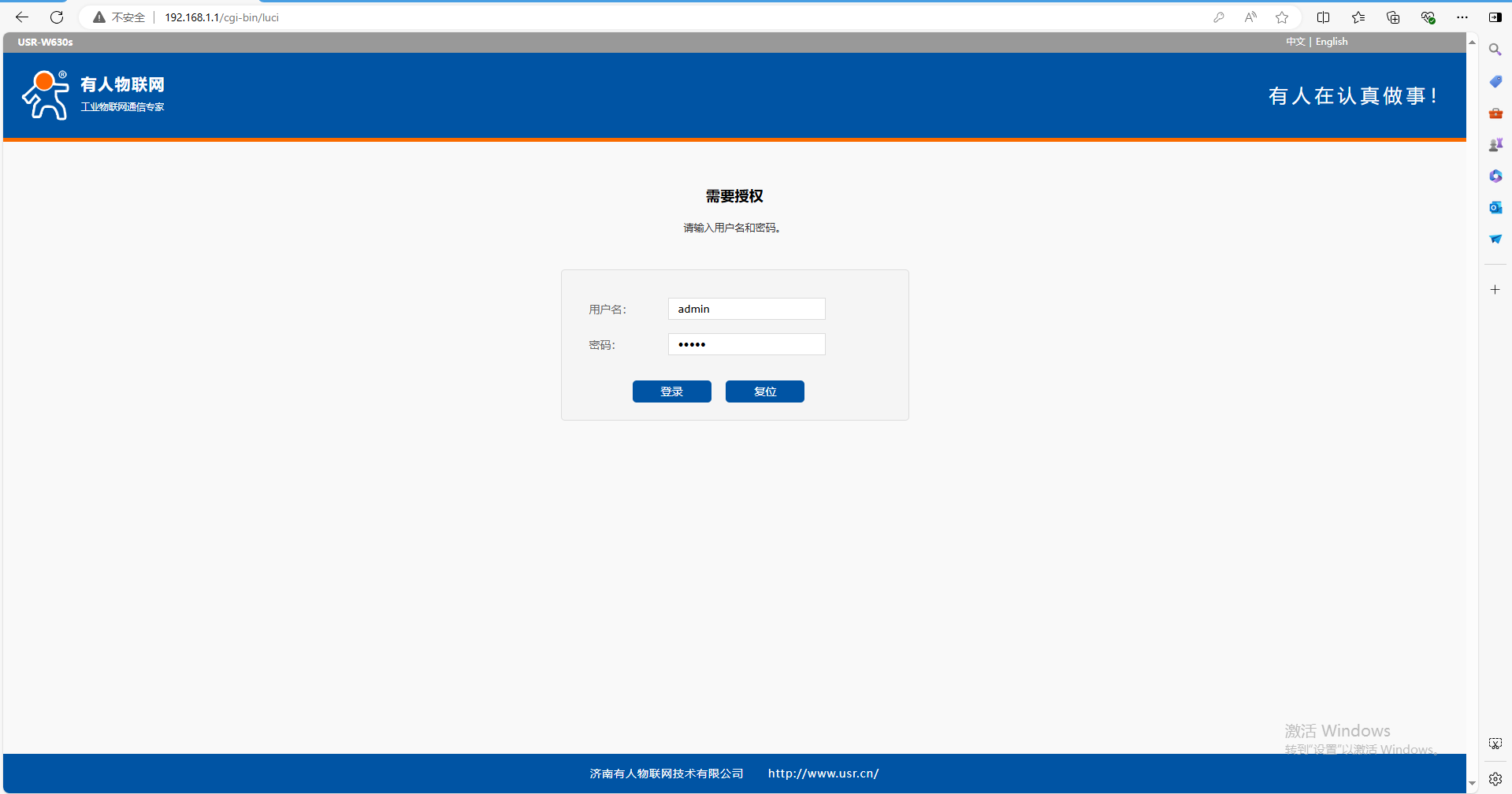

（2）打開瀏覽器，輸入192.168.1.1。用戶名和密碼都是admin。
2、點開串口服務器--串口設置

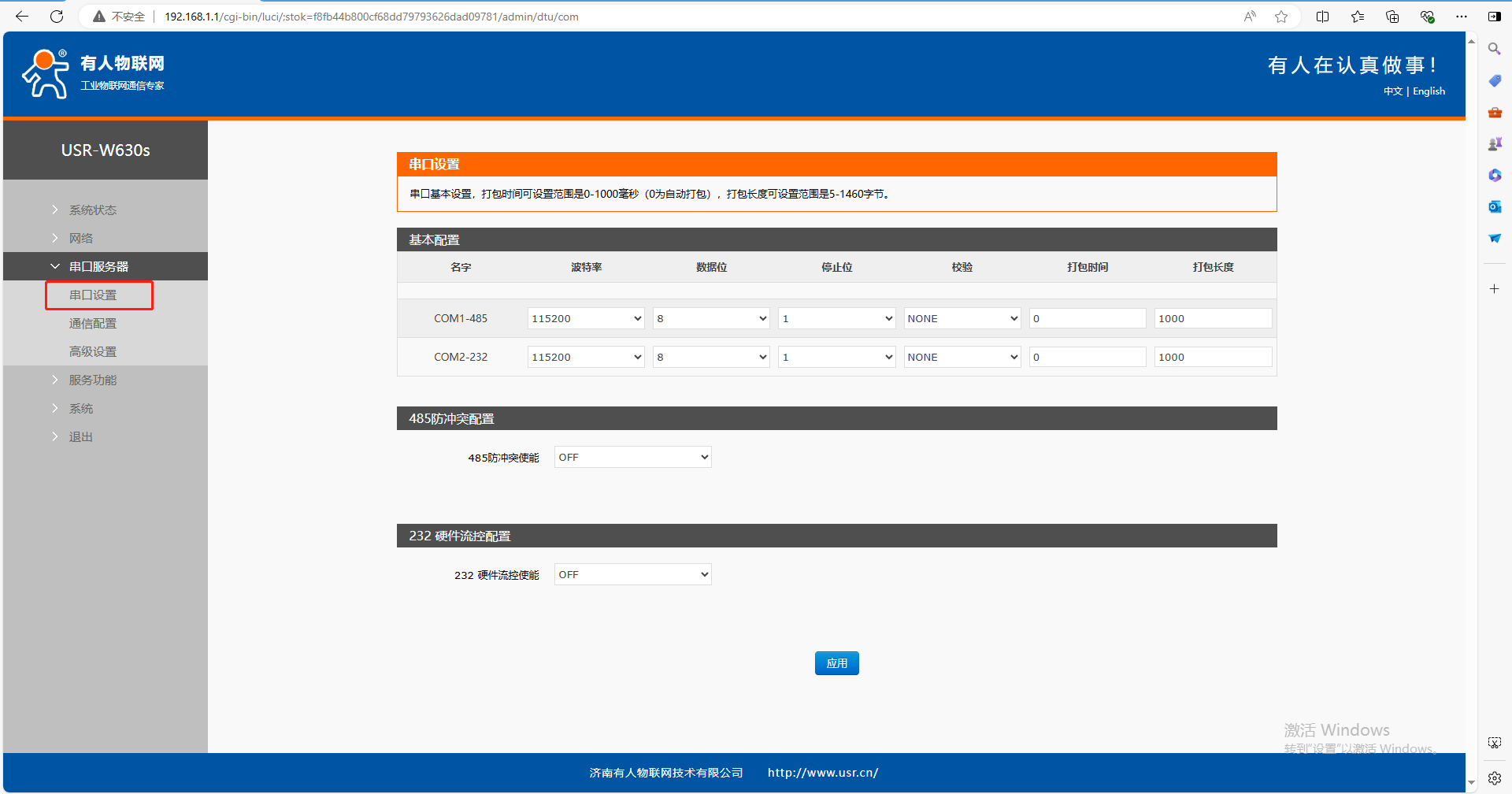

在串口設置，基本配置下面，可以查看和修改USR-W630s的2個串口參數。
COM2-232串口，波特率是115200，數據位是8，停止位是1，校驗位是NONE。
打包時間和打包長度默認。
注意：實際應用，根據USR-W630s實際使用的串口，修改串口參數，和所接串口設備的串口參數保持一致。如果修改參數，需要點擊應用。
3、點開串口服務器--通信配置

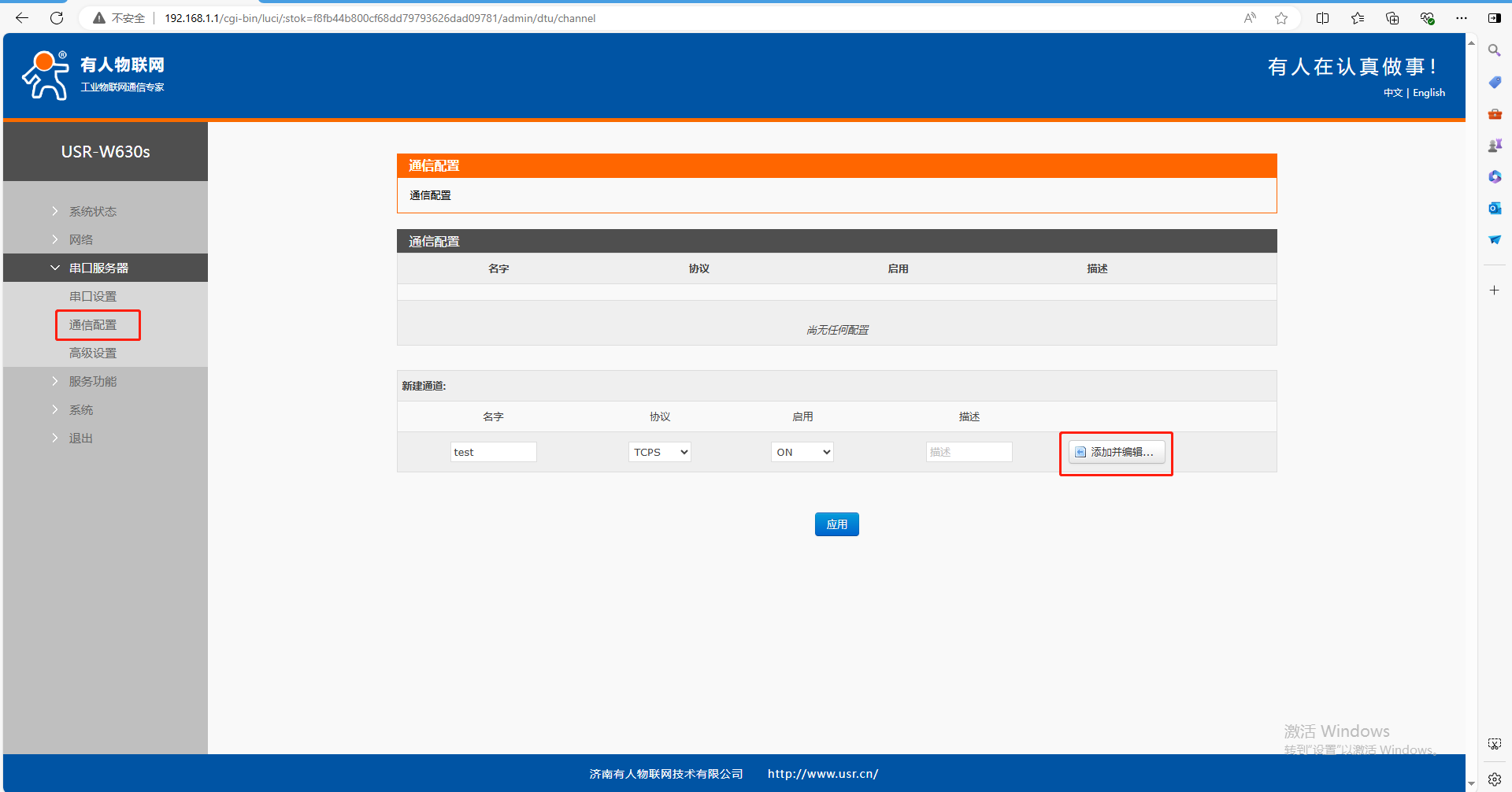

（1）通信配置，新建通道，協議TCPS，啟用ON，點擊添加并編輯。

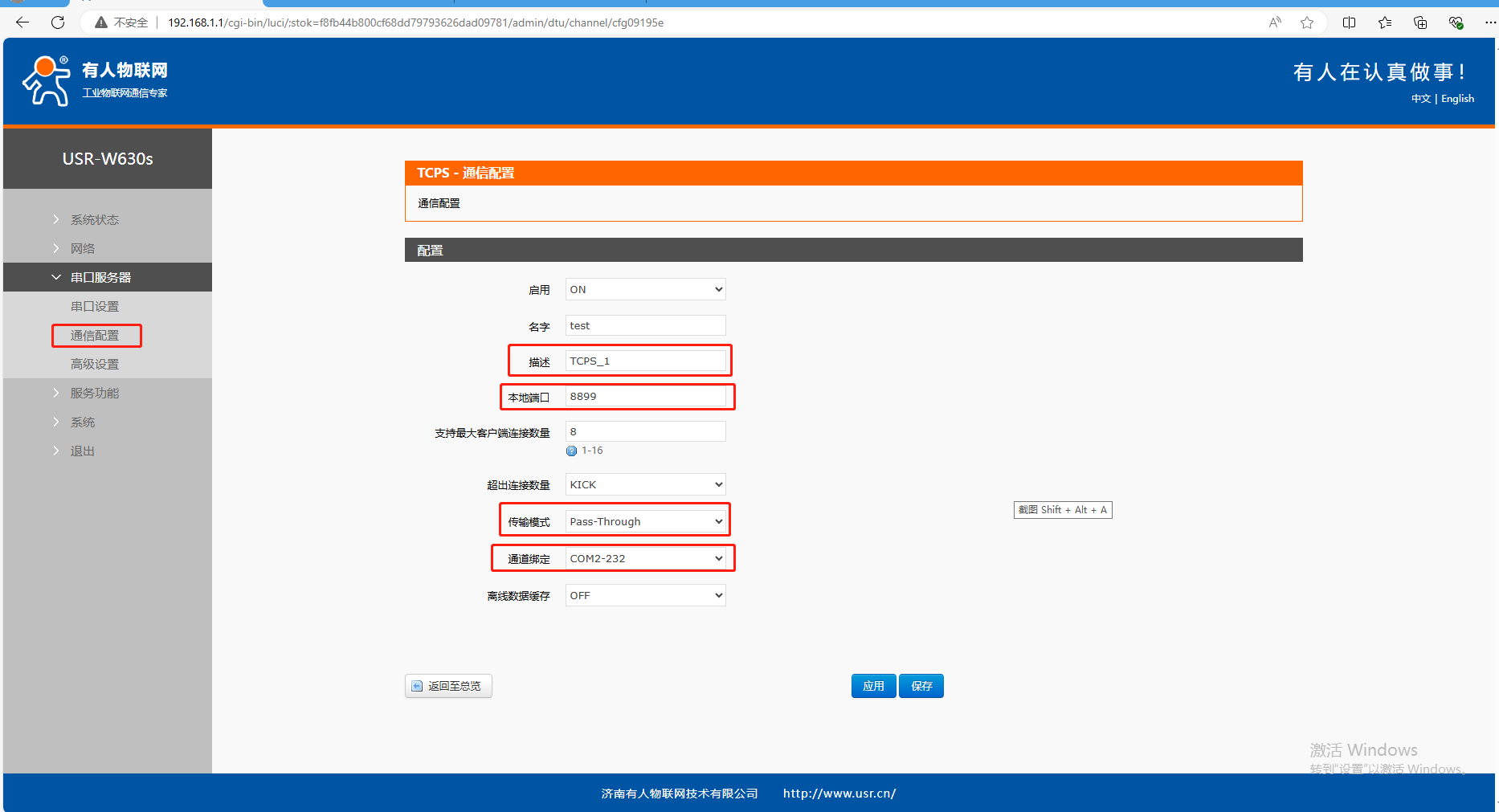

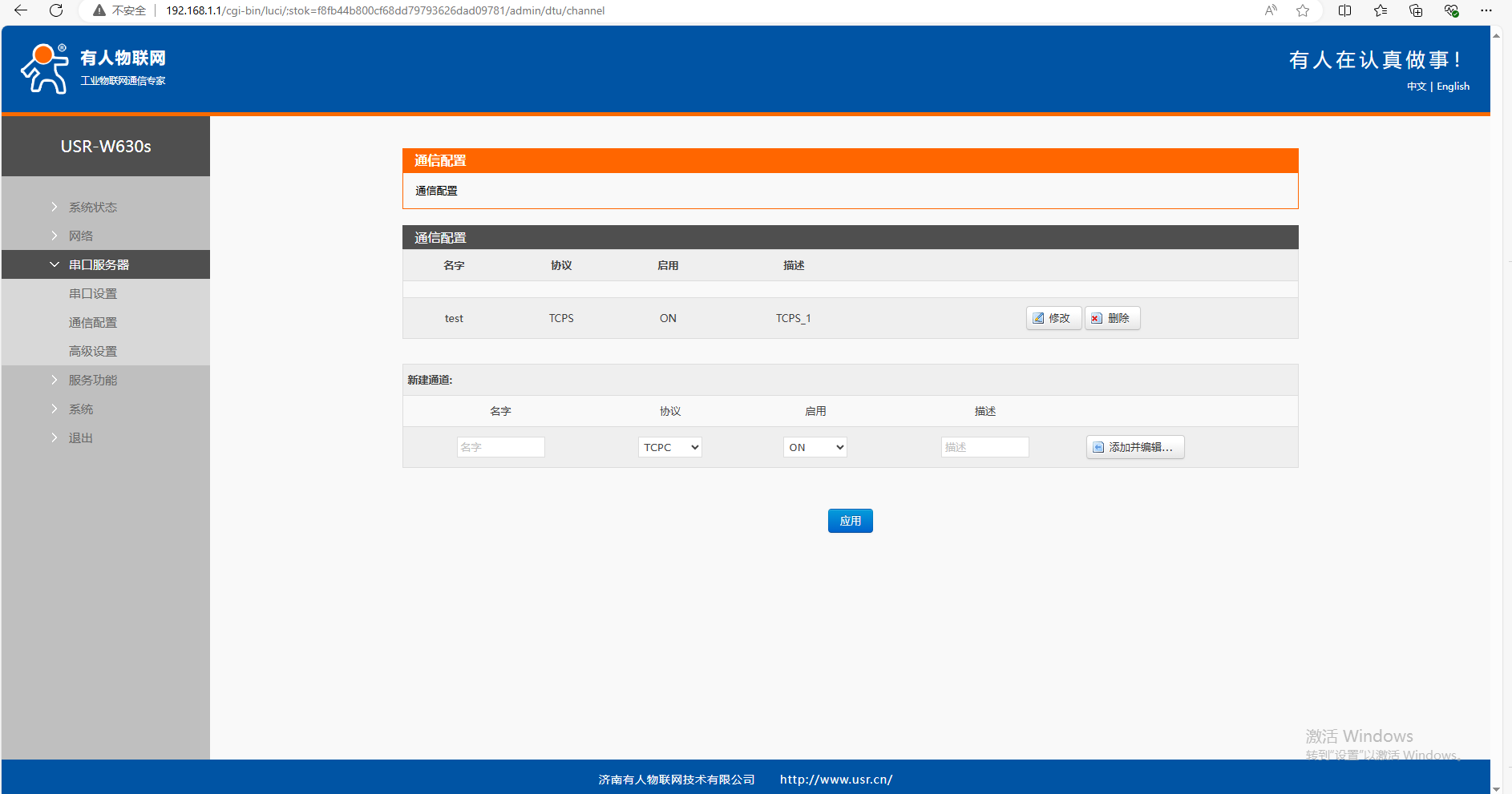

（2）跳轉到TCPS-通信配置頁面，本地端口設置8899，傳輸模式選擇Pass-Through，通道綁定選擇COM2-232。點擊應用。
4、點開系統--重啟

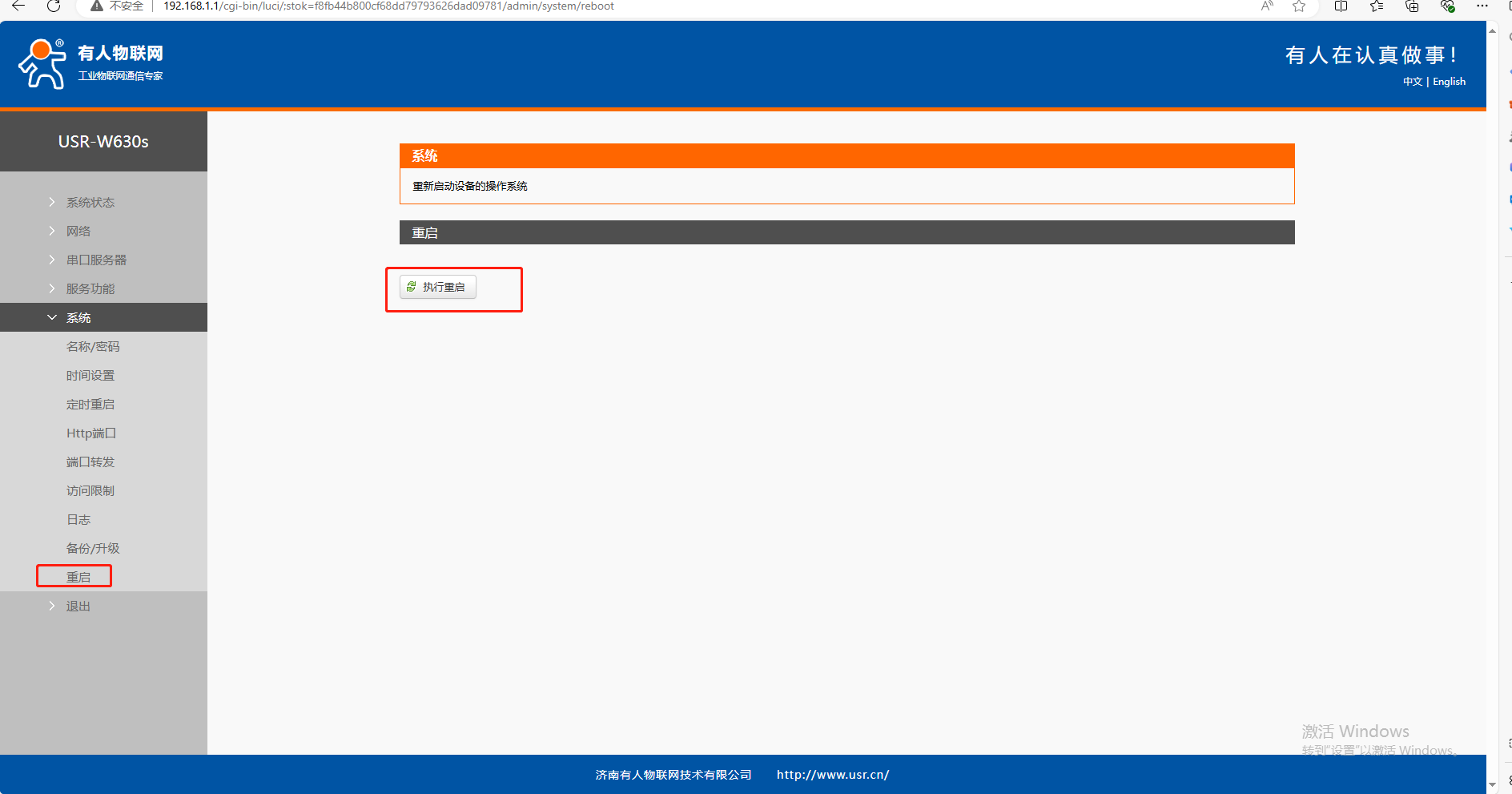

點開系統，點擊重啟，網頁重啟USR-W630s，等待重啟完成。
四、TCPS通信

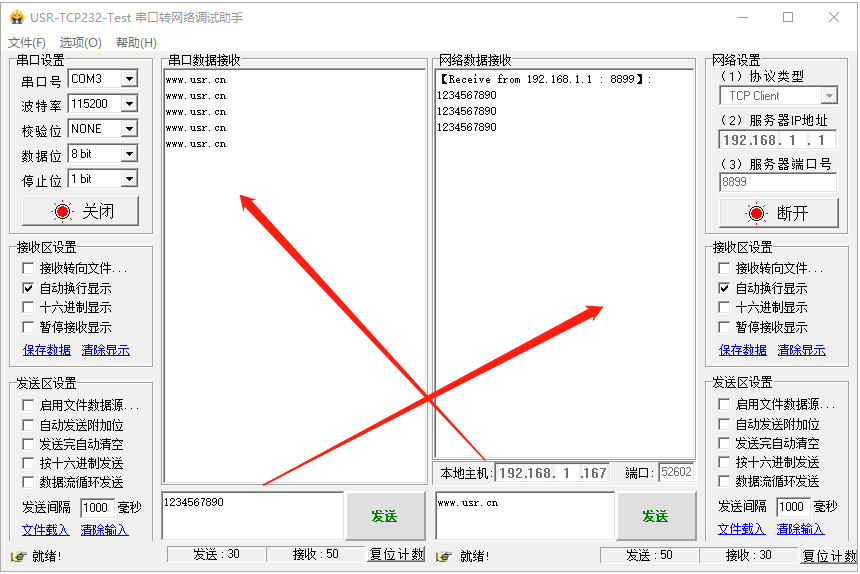

1、電腦下載并打開一個串口網絡助手，串口選擇USB-RS232串口線的端口號，串口參數和USR-W630s的串口參數保持一致。
2、網絡端，協議類型選擇TCP Client，服務器IP地址填USR-W630s的IP，192.168.1.1。服務器端口號填USR-W630s的本地端口號。點擊連接。
3、測試串口端向網絡端發送數據，網絡端也可以向串口端發送數據。
編寫人：金志方 編寫日期：2024-07-01
審核人：金志方 審核日期：2024-07-01
訂正版本：V1.0 訂正內容：初稿
