USR-G805p連接遠程服務器MODBUS轉換示例
一、資料下載
USR-G805p 說明書http://www.0575400.com/Download/1163.html
USR-G805p 規格書 http://www.0575400.com/Download/1164.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.0575400.com/Download/27.html
MODBUS SlAVE和MODBUS POLL軟件可以百度自行下載。
二、硬件連接
1、所需物品
USR-G805p 產品 1臺
12V電源適配器 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接

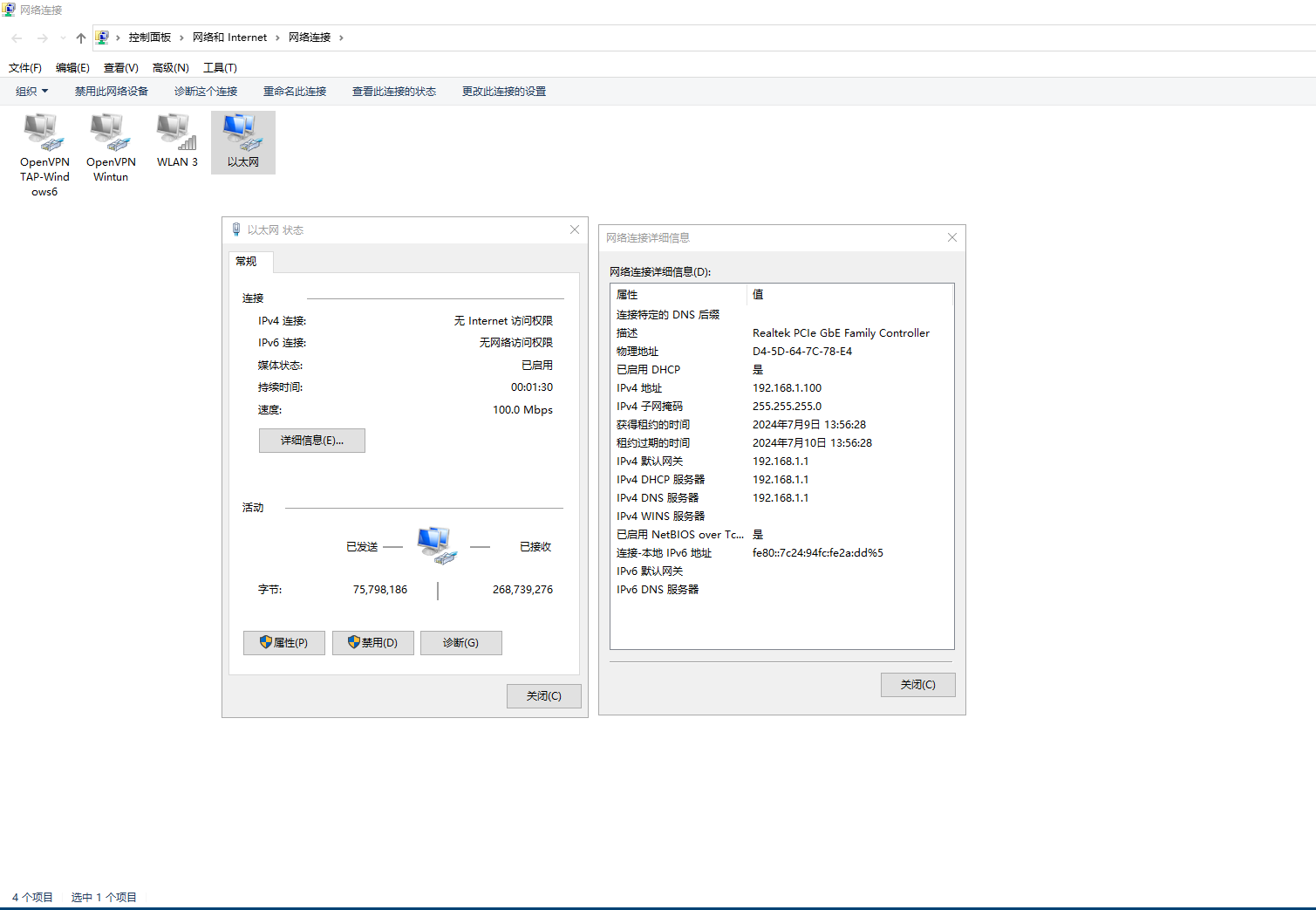

USR-G805p的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接12V電源適配器，上電。USR-G805p的LAN1網口用網線和電腦直連，電腦獲取同網段IP。
USB-RS485串口線所接的電腦，下載安裝MODBUS POLL軟件。
遠程服務器下載安裝MODBUS SLAVE軟件。

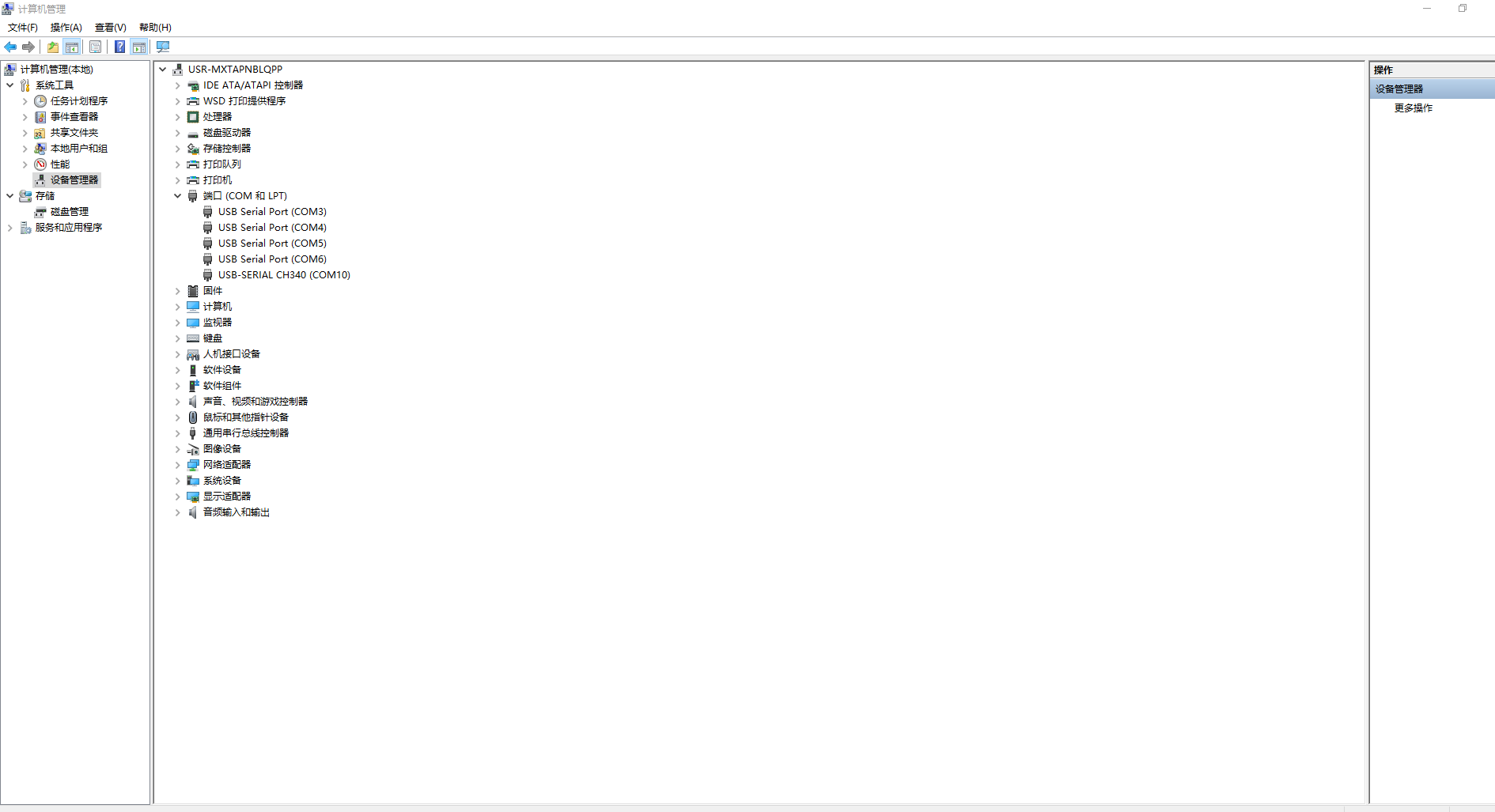

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接
三、USR-G805p網頁參數設置

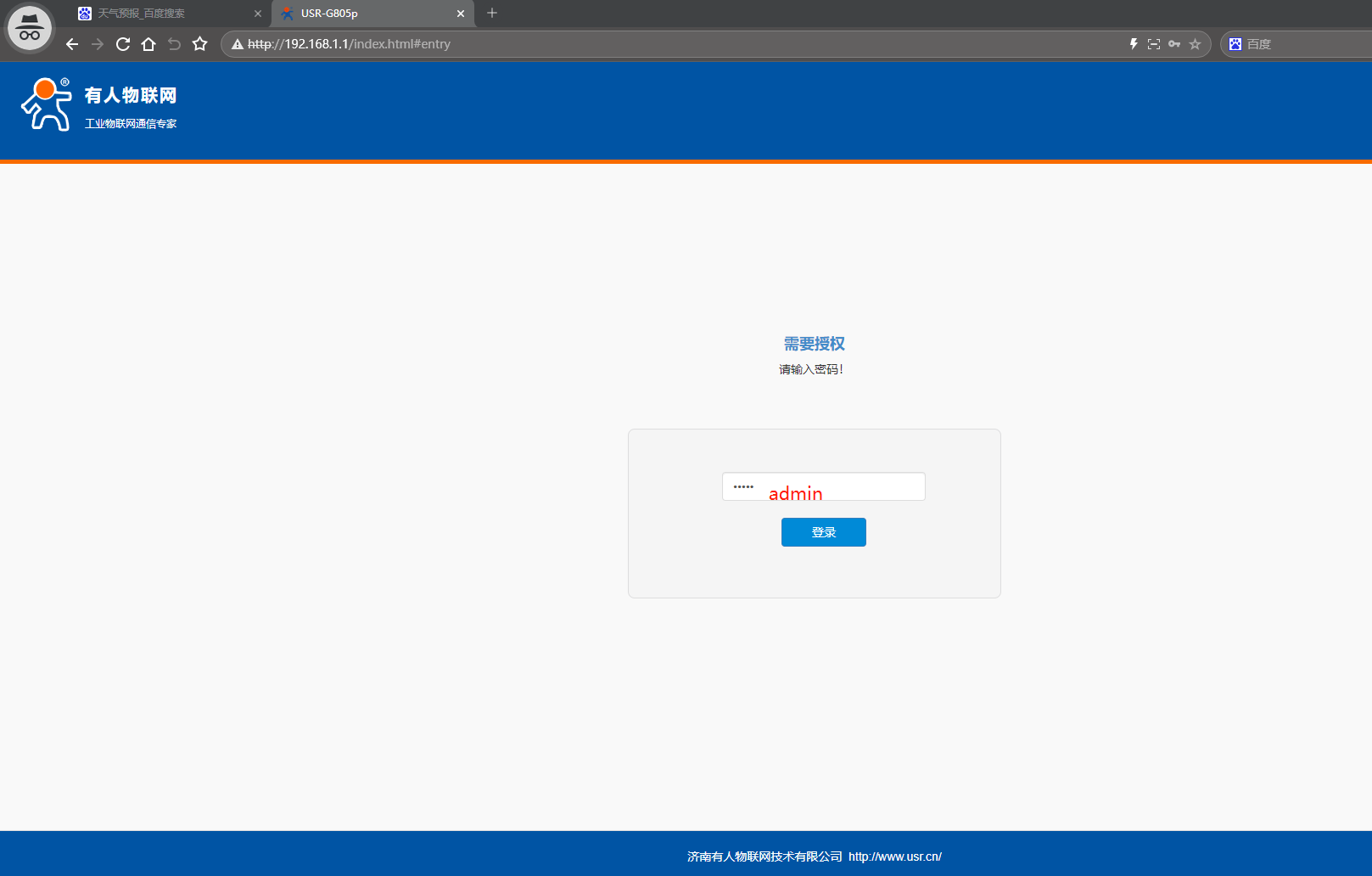

1、瀏覽器輸入192.168.1.1登陸USR-G806p網頁，密碼是admin。

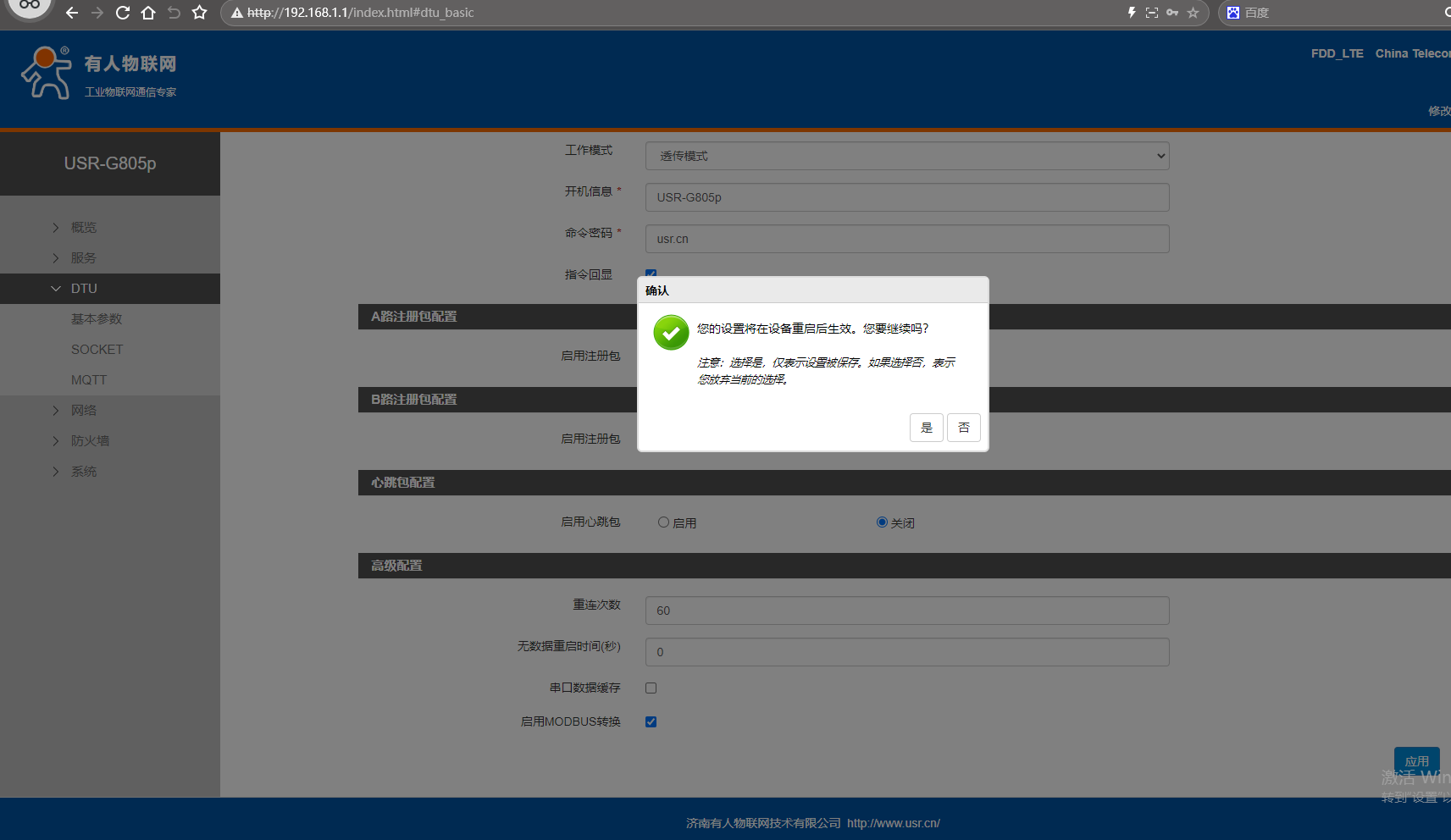

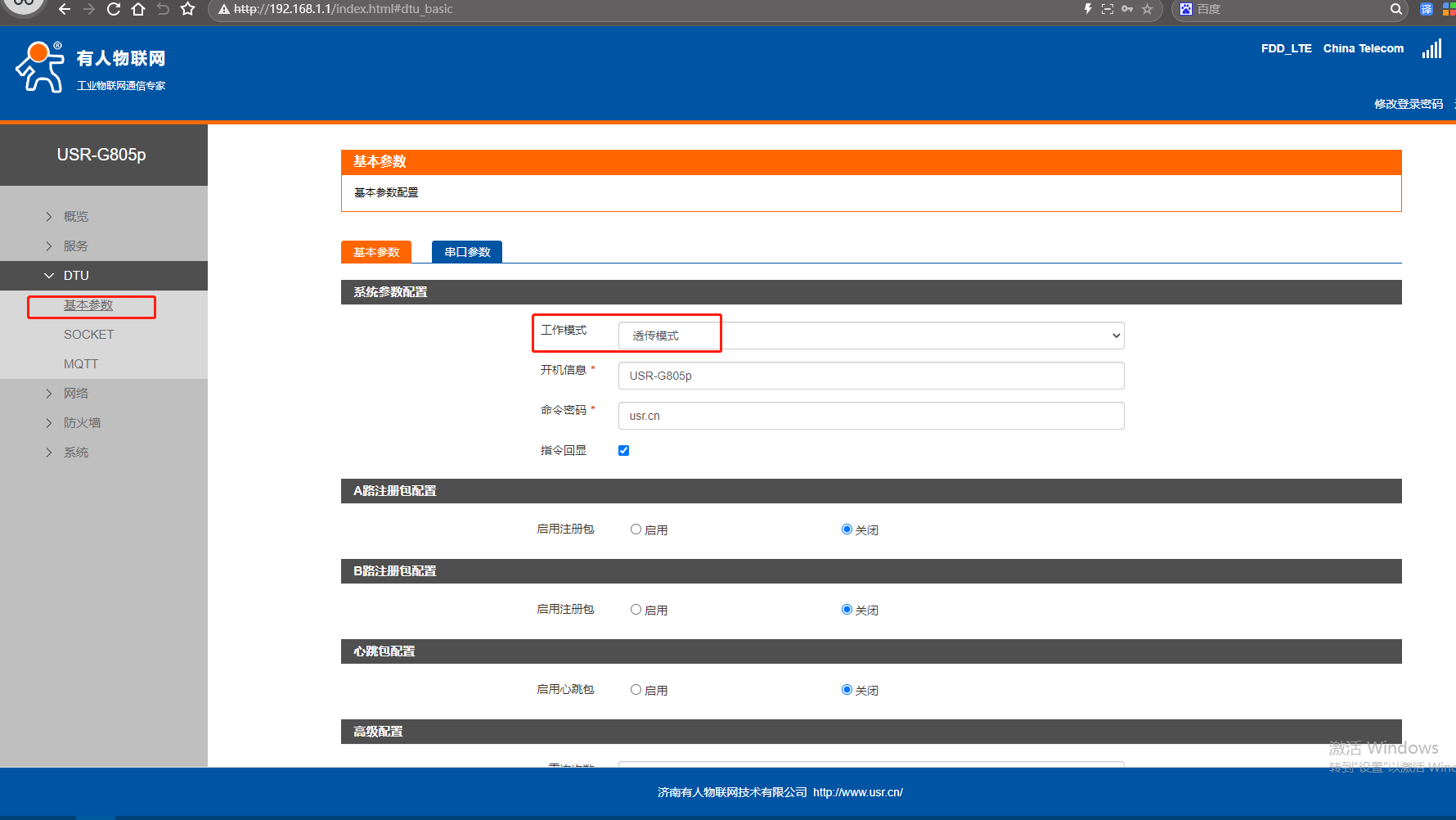

2、設置工作模式

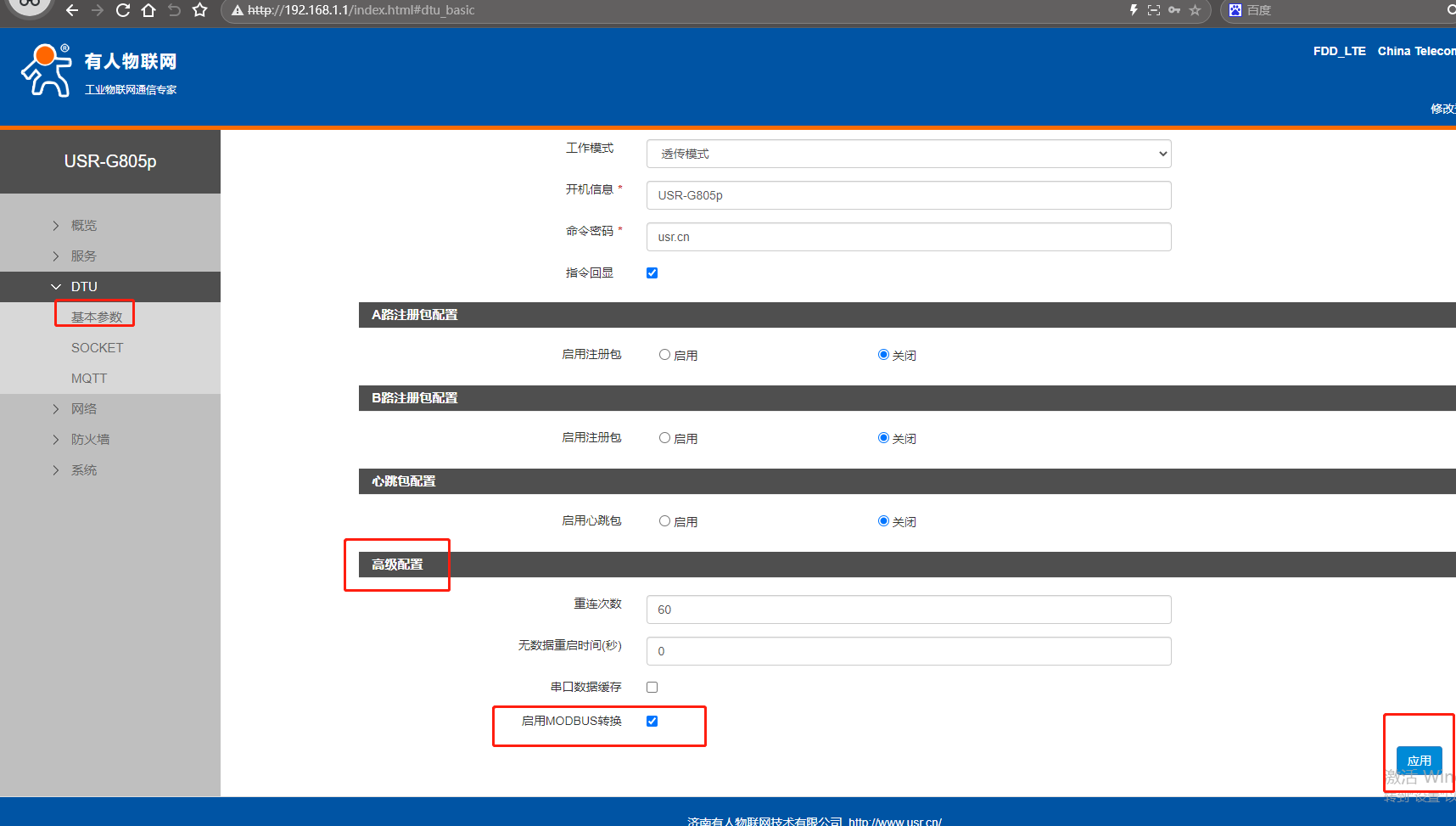

網頁點擊DTU，點擊基本參數，工作模式選擇透傳模式，最下面高級配置，啟用MODBUS轉換勾選。最后點擊應用。

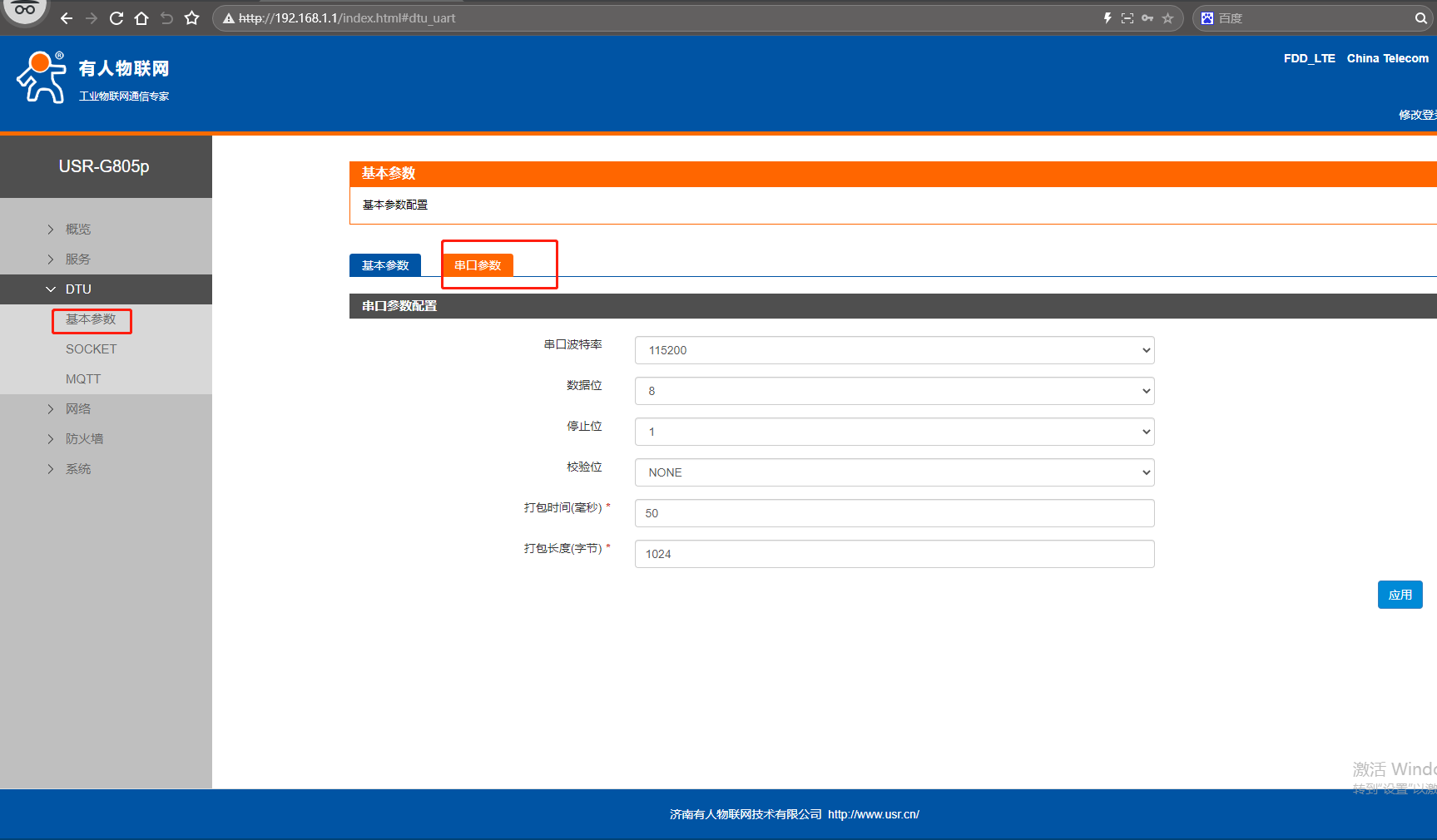

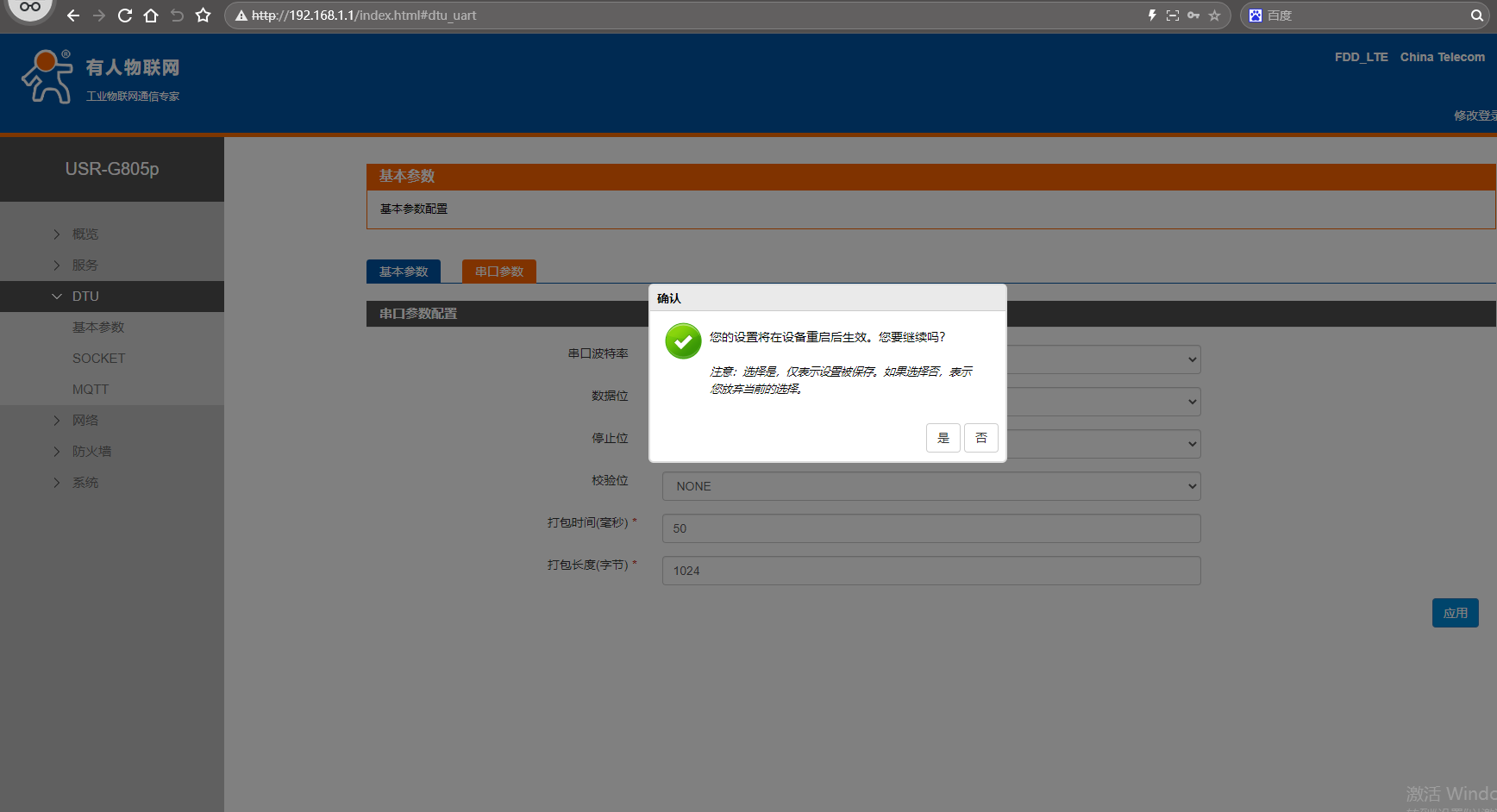

3、串口參數
網頁點擊DTU，點擊基本參數，串口參數保持默認，實際應用接實際485串口設備的時候，需要和所接485串口設備的串口參數一致。點擊應用。

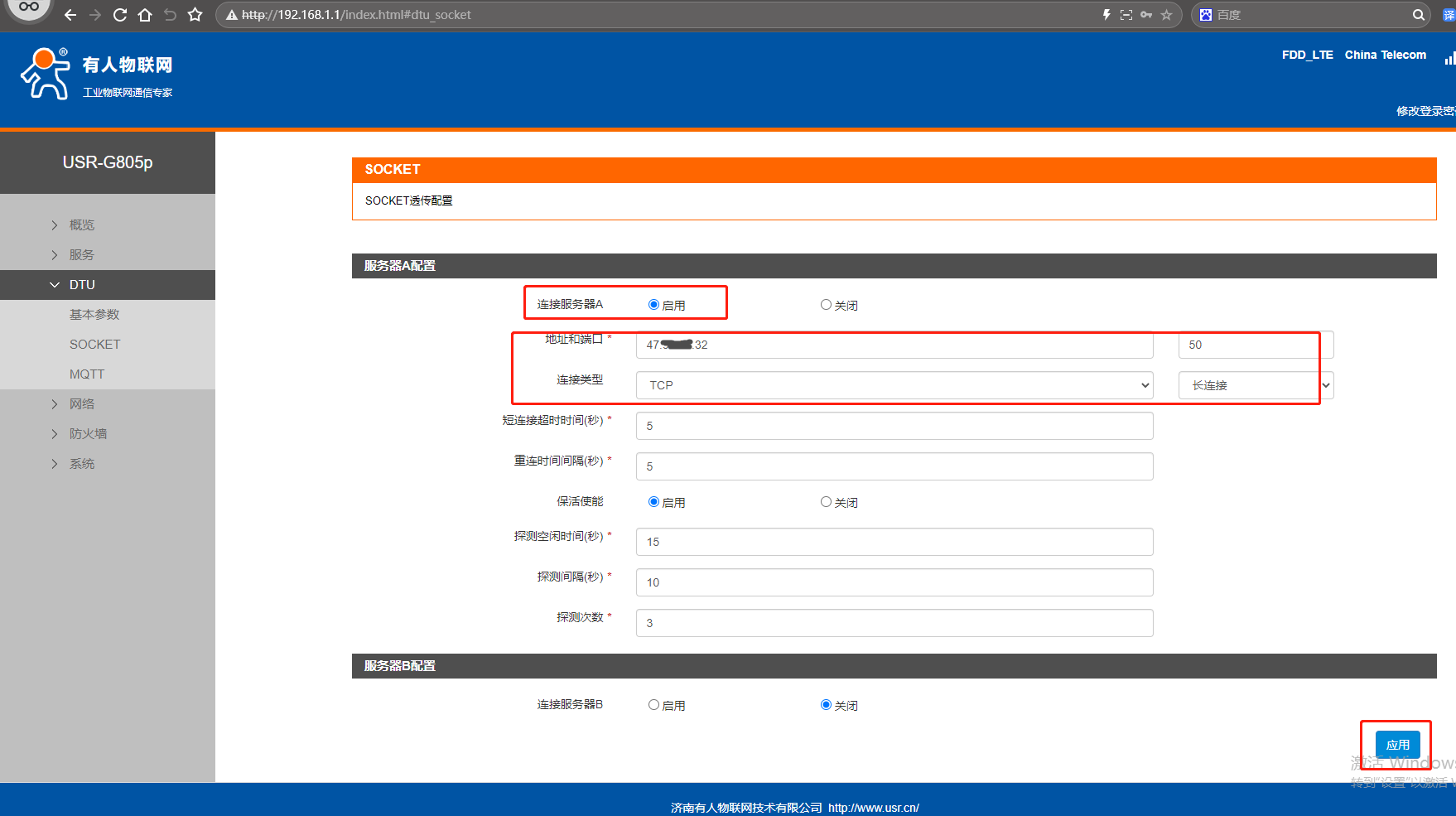

4、服務器A配置

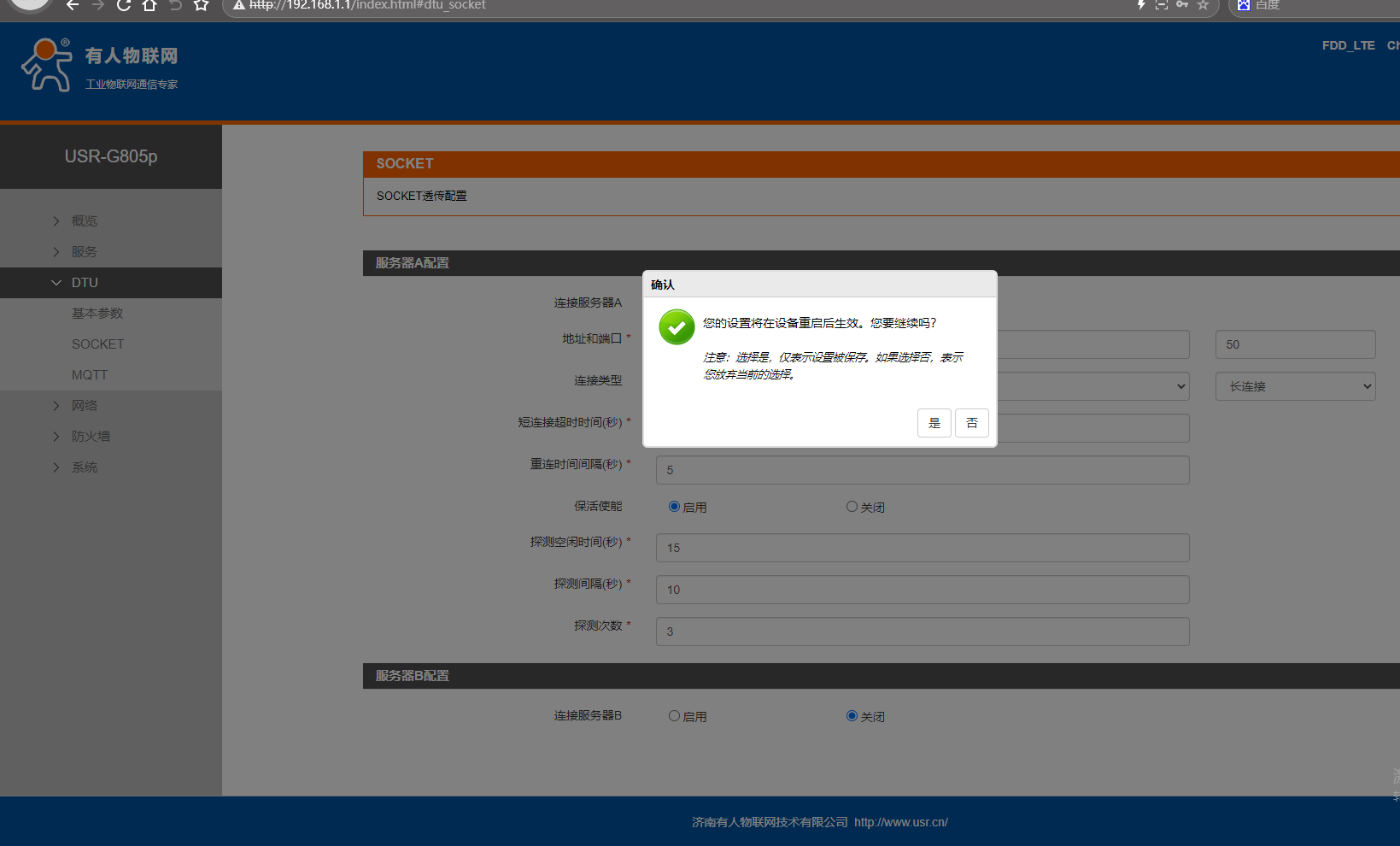

網頁點擊DTU，點擊SOCKET，連接服務器A，點擊啟用，地址填遠程服務器，端口號50，連接類型TCP，長連接。點擊應用。

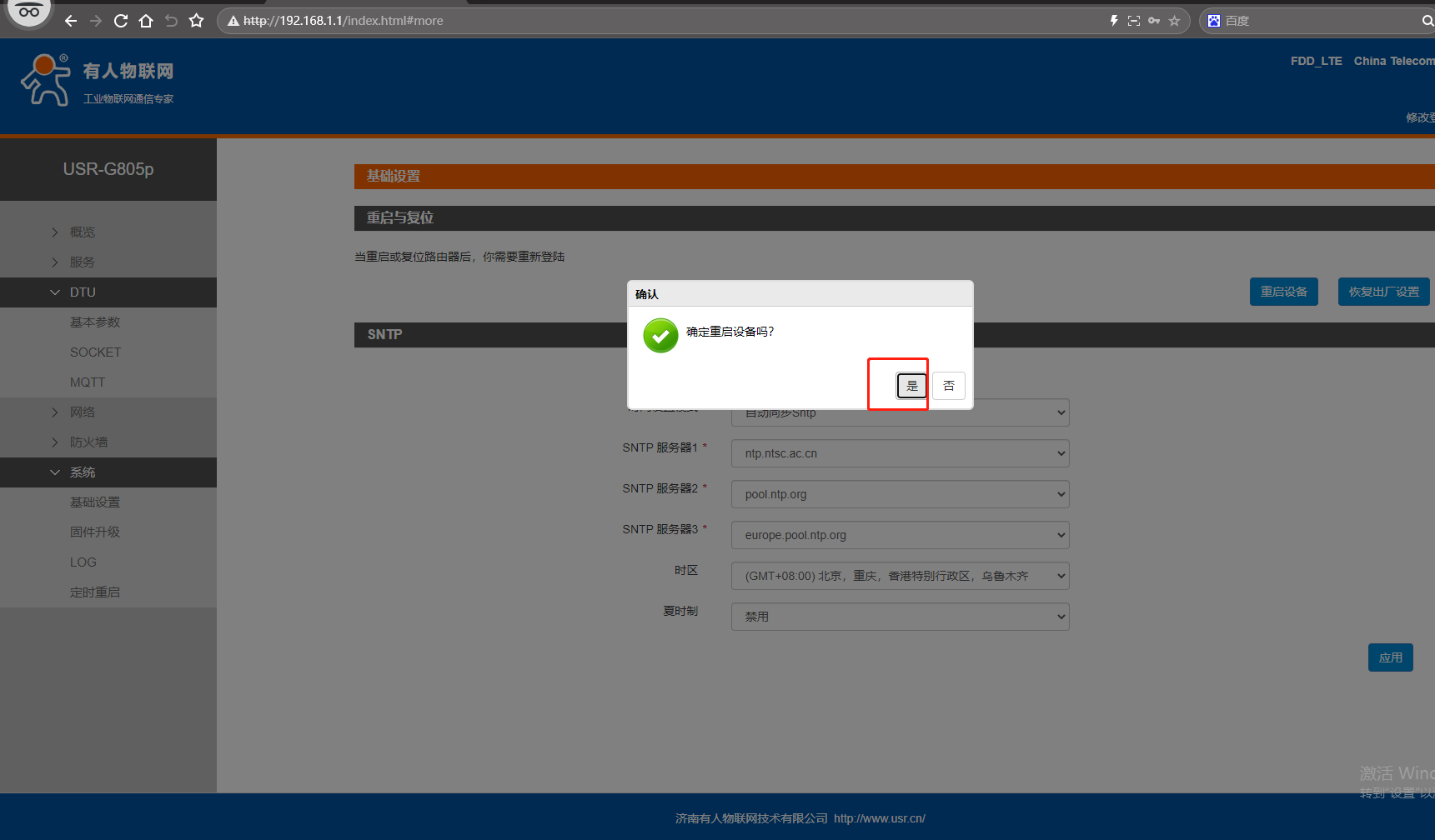

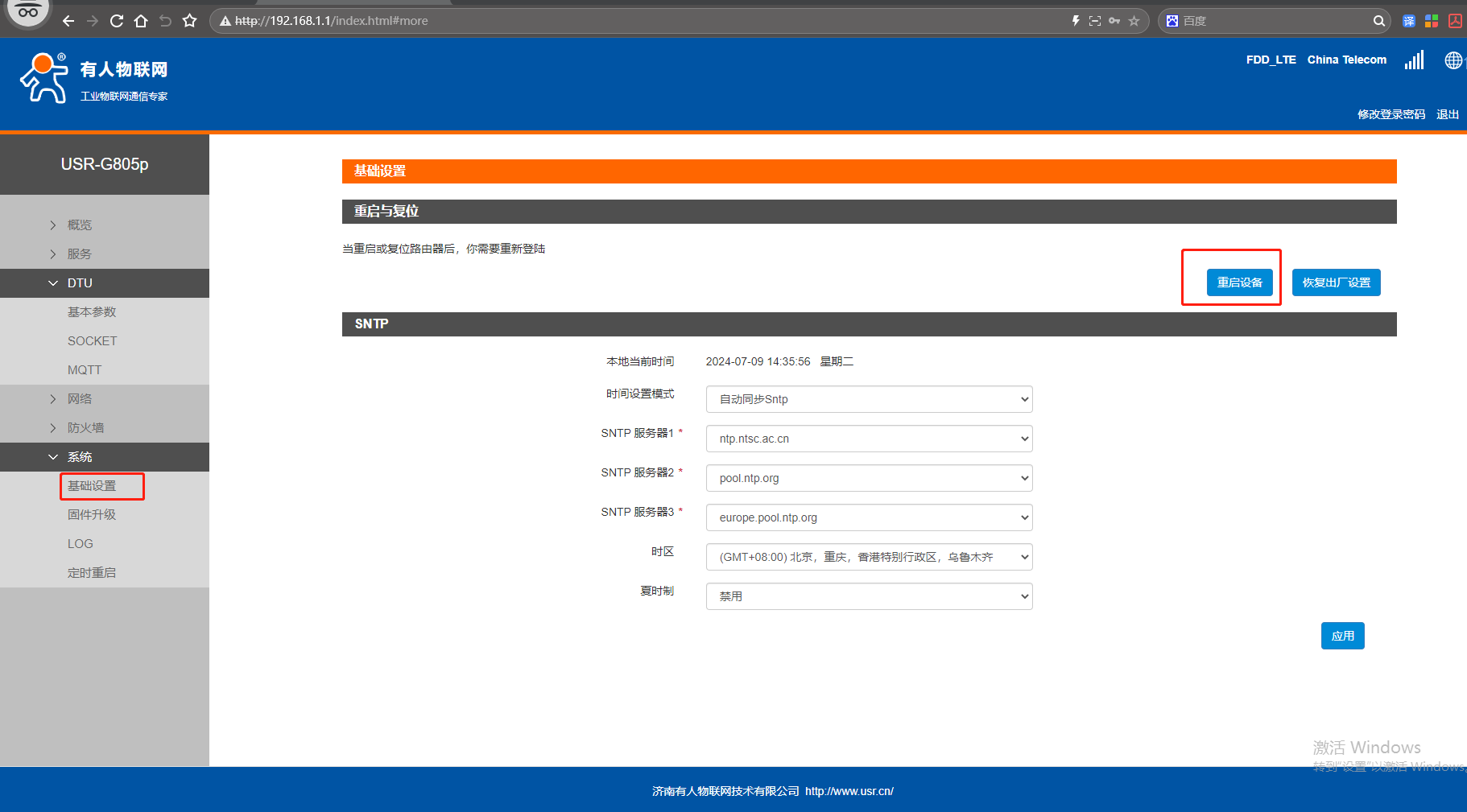

5、網頁重啟
網頁點擊系統，點擊基礎設置，點擊重啟設備。
四、MODBUS轉換調試

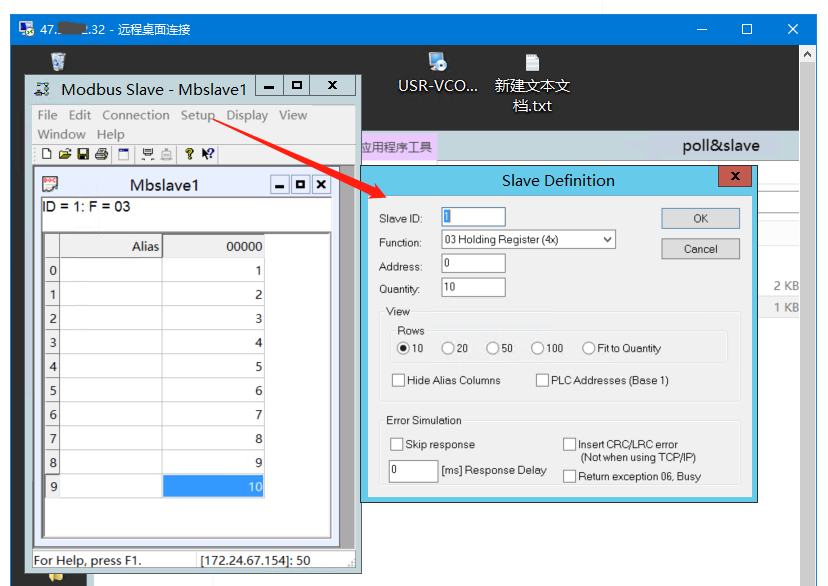

1、在遠程服務器上安裝Modbus Slave軟件，點擊Setup
Slave ID：1（從機地址測試用1）
Function: 03（讀寄存器功能碼）
Address：0（寄存器起始地址用0）
Quantity：10（從起始地址開始寄存器地址數量）

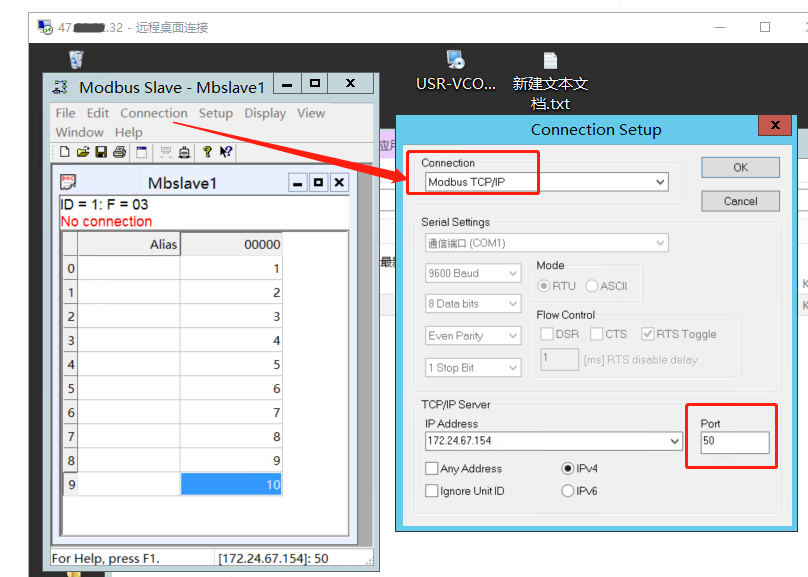

2、Modbus Slave軟件，點擊Connection，選擇Modbus TCP/IP，TCP/IP Server IP Address填遠程服務器對應的服務器地址IP，Port端口50。最后點擊OK。

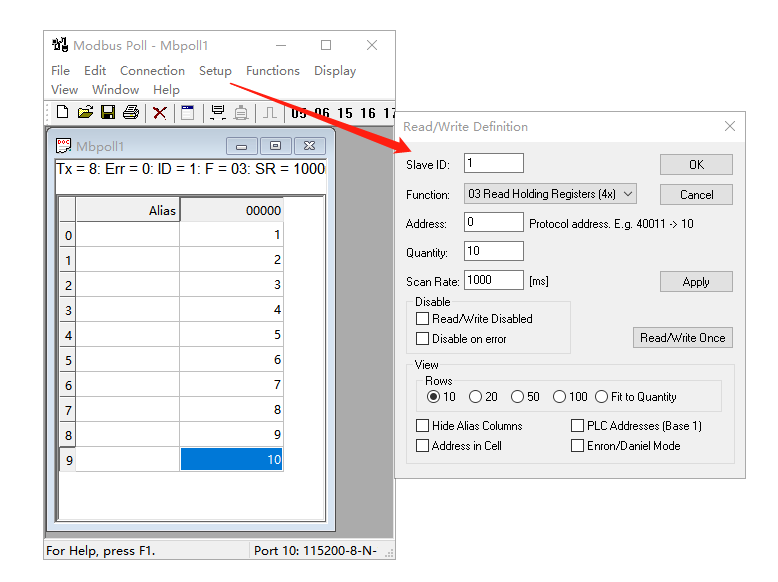

3、在USR-G805p串口線接的電腦上安裝Modbus Poll軟件，點擊Setup
Slave ID：1（從機地址測試用1）
Function: 03（讀寄存器功能碼）
Address：0（寄存器起始地址用0）
Quantity：10（從起始地址開始寄存器地址數量）
Scan Rate：1000ms（采集周期1s）

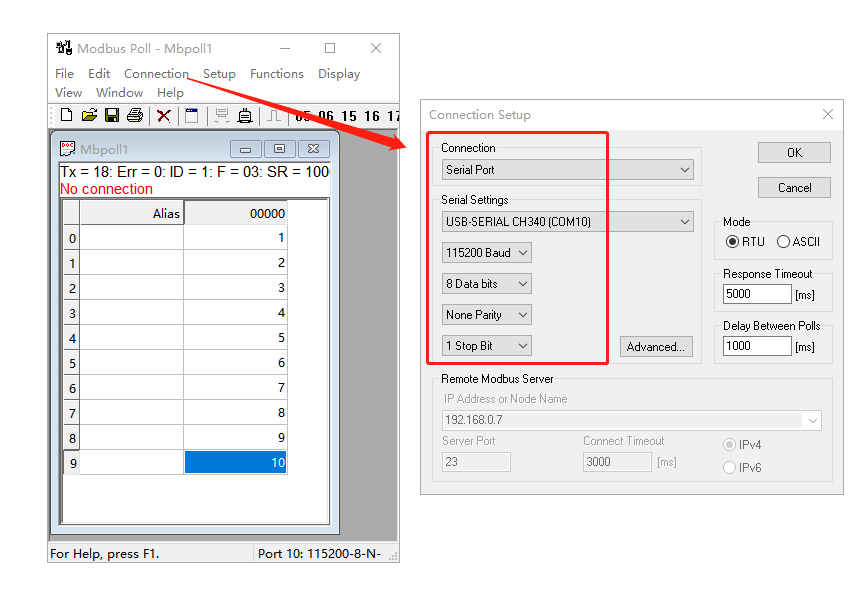

4、Modbus Poll軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-G805p的串口參數，最后點擊OK。

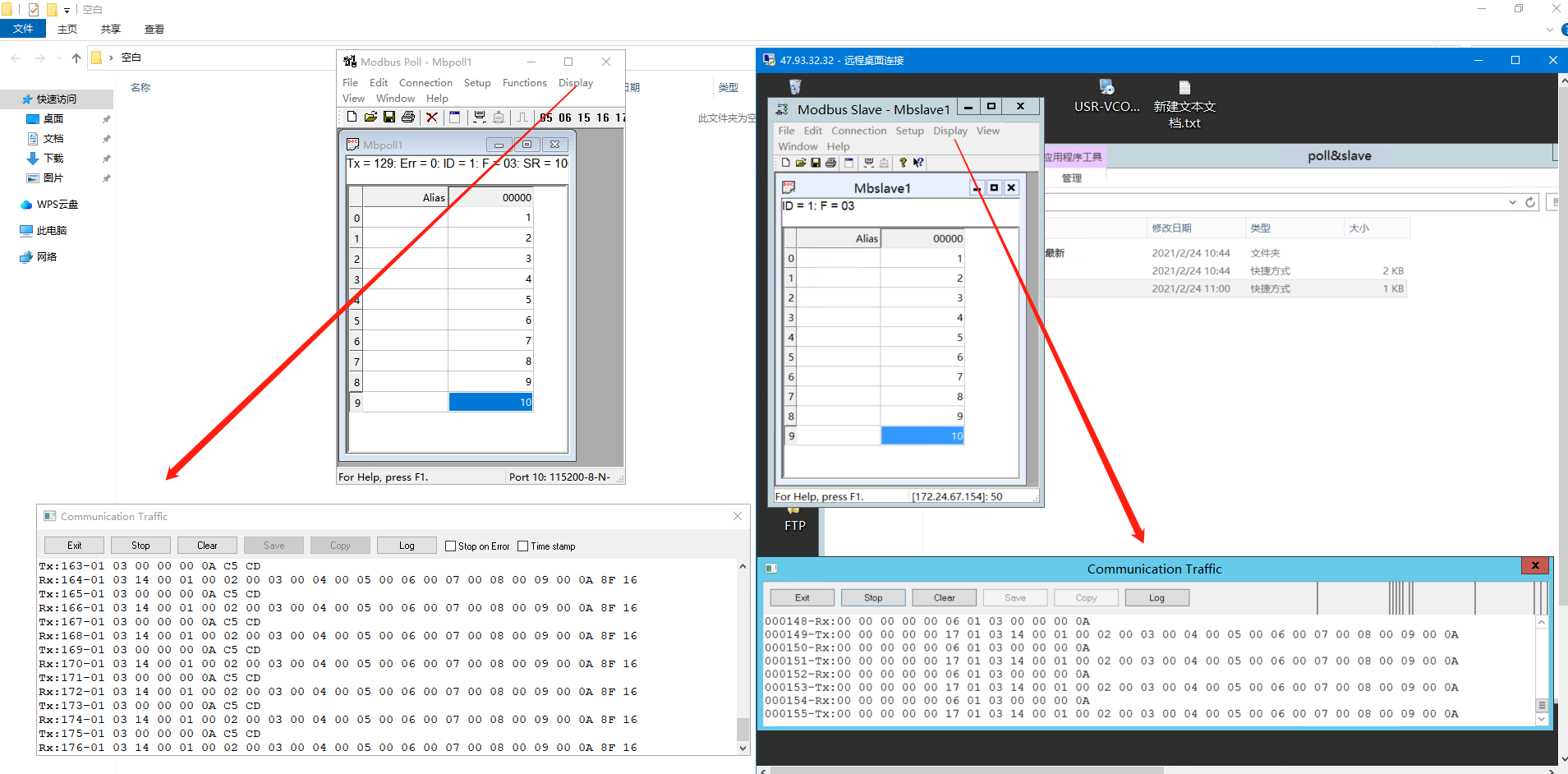

5、協議轉換通訊測試

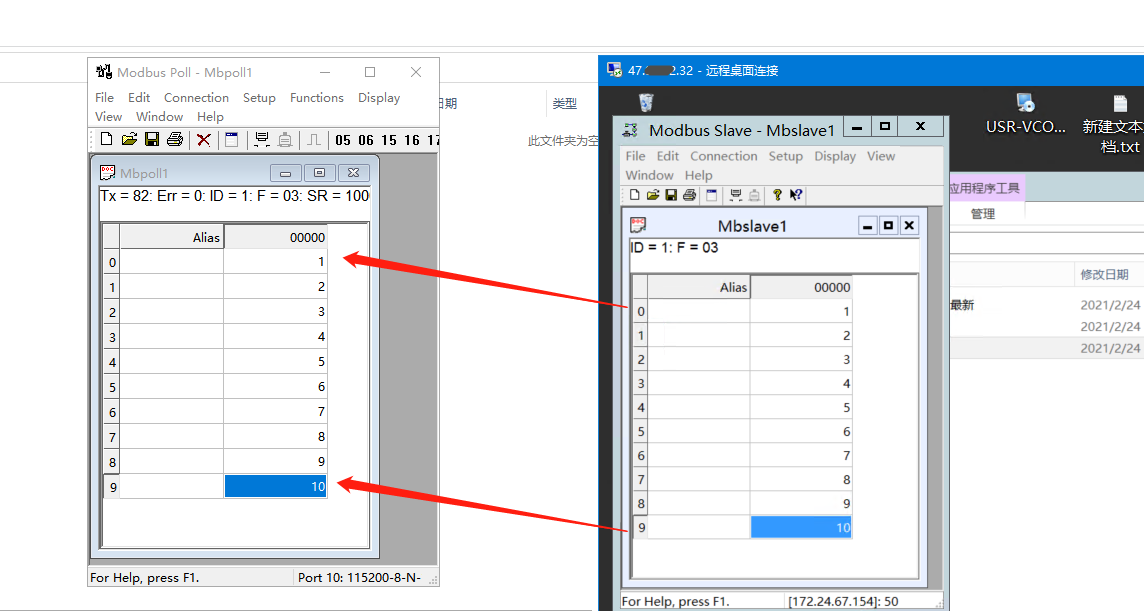

改變MODBUS SLAVE寄存器地址里面的數據，對應寄存器地址的MODBUS POLL軟件可以正常讀取。
編寫人：金志方 編寫日期：2024-07-10
審核人：金志方 審核日期：2024-07-10
訂正版本：V1.0 訂正內容：初稿
