USR-G805p MQTT連接阿里云格式化輸出示例

一、資料下載

USR-G805p 說明書http://www.0575400.com/Download/1163.html

USR-G805p 規格書 http://www.0575400.com/Download/1164.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://www.0575400.com/Download/27.html

MQTTfx軟件可以百度自行下載。

備注：MQTT功能可以參考USR-DR504/514 邊緣計算+MQTT使用資料包：http://www.0575400.com/Download/990.html

阿里云地址https://www.aliyun.com/daily-act/ecs/activity_selection?utm_content=se_1015274566&accounttraceid=3286d10b24cb457ab8ef09a789aeff03mqxd

二、硬件連接

1、所需物品

USR-G805p 產品 1臺

12V電源適配器 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

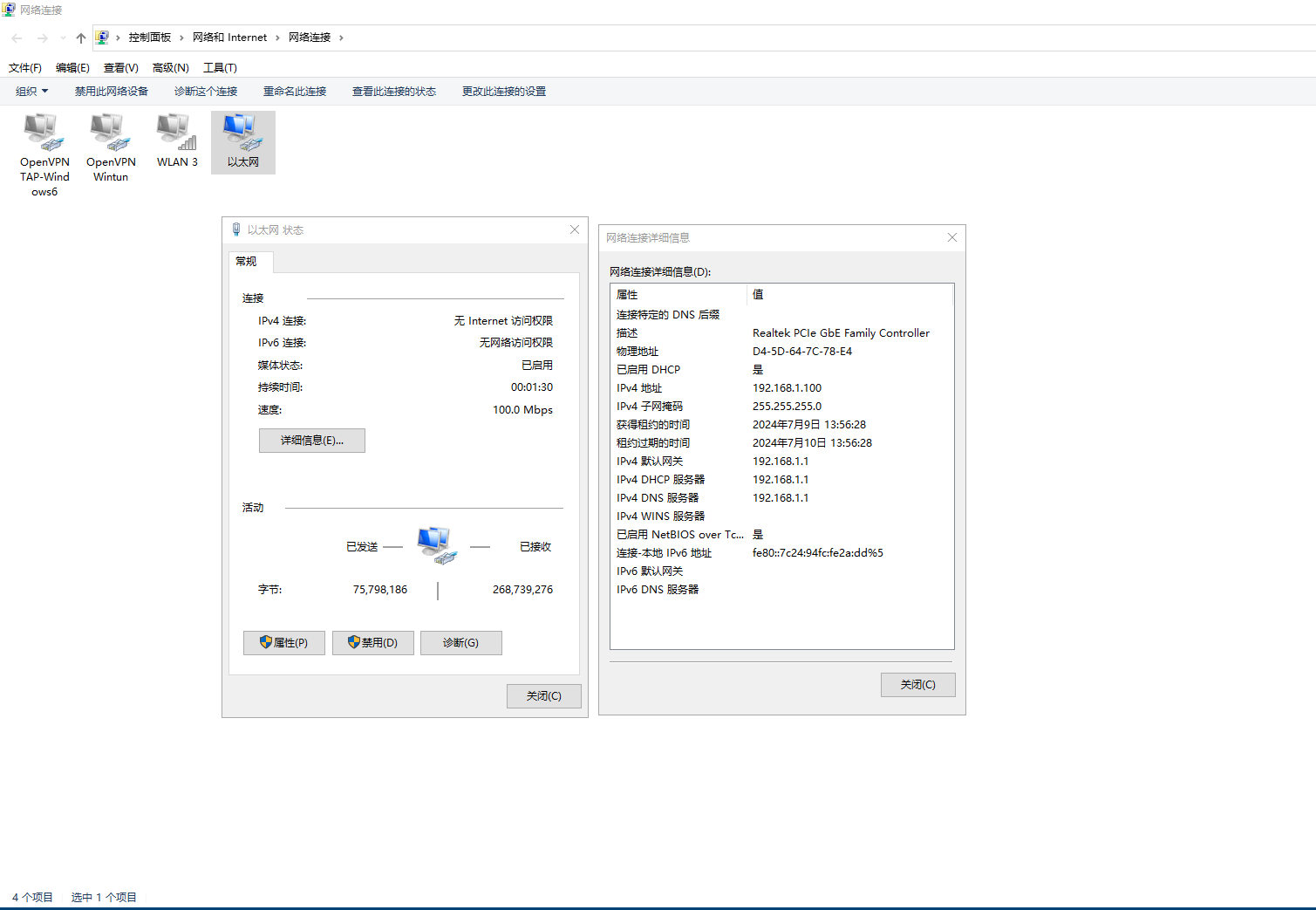

USR-G805p的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接12V電源適配器，上電。USR-G805p的LAN1網口用網線和電腦直連，電腦獲取同網段IP。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G805p的USB-RS485串口線COM口號，COM10。

三、阿里云設置

1、登陸阿里云平臺，找到物聯網平臺，這里用的連接公共實例

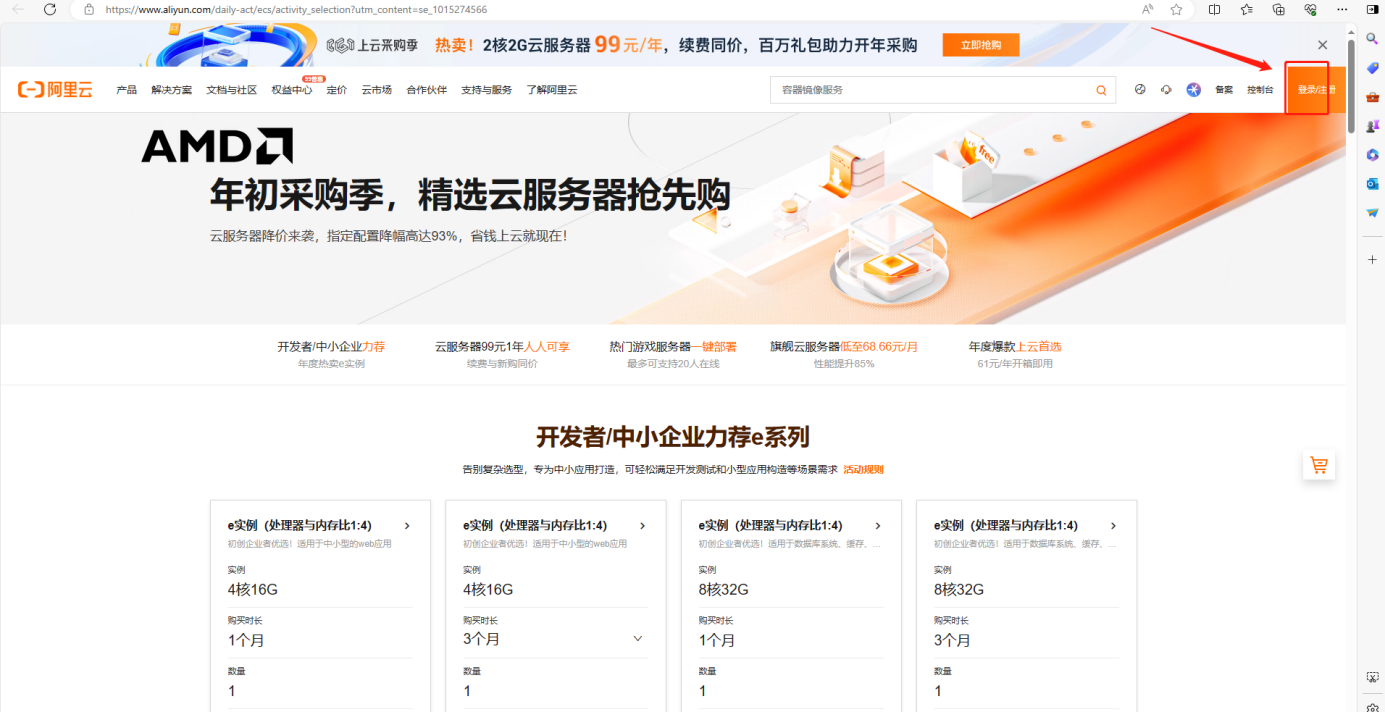

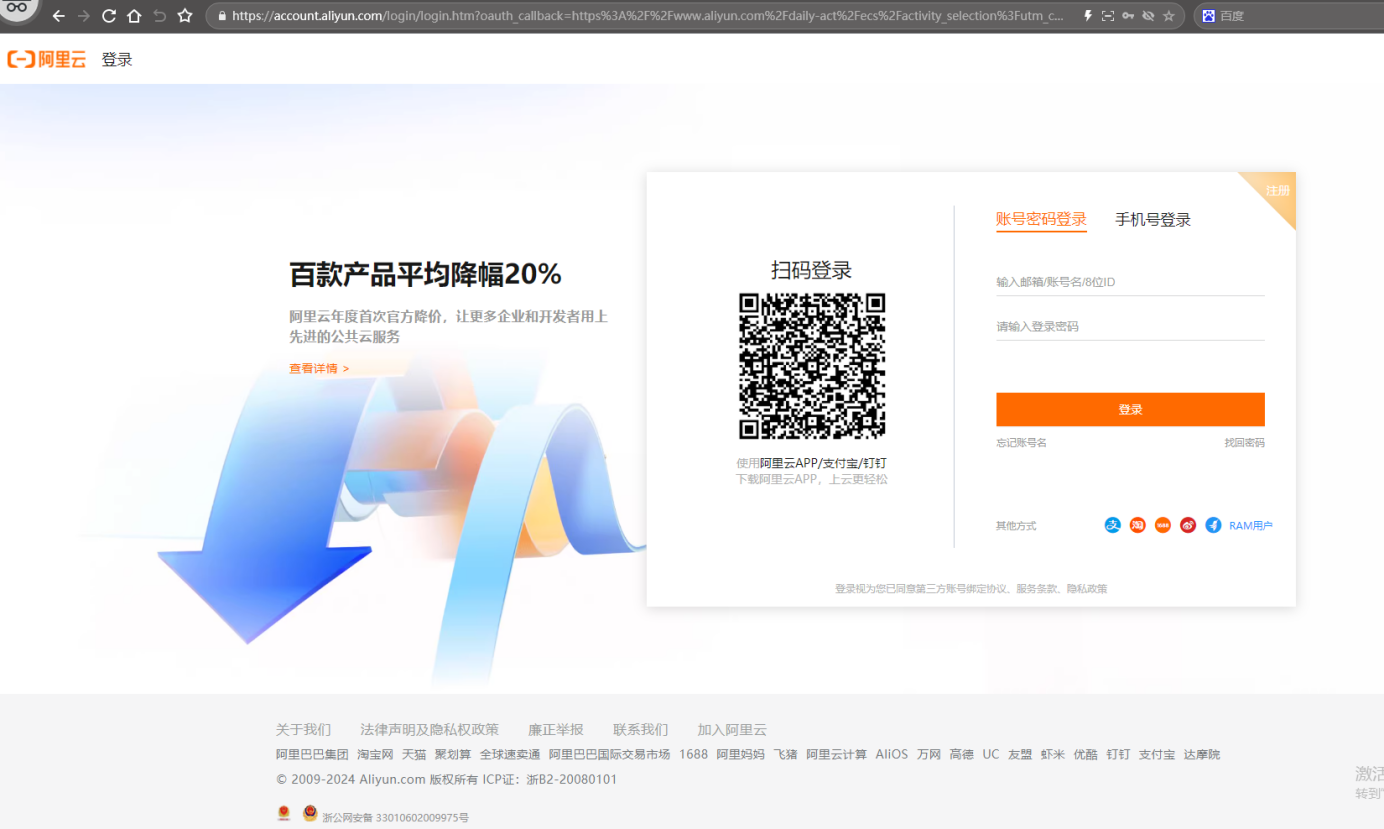

（1）登陸阿里云平臺

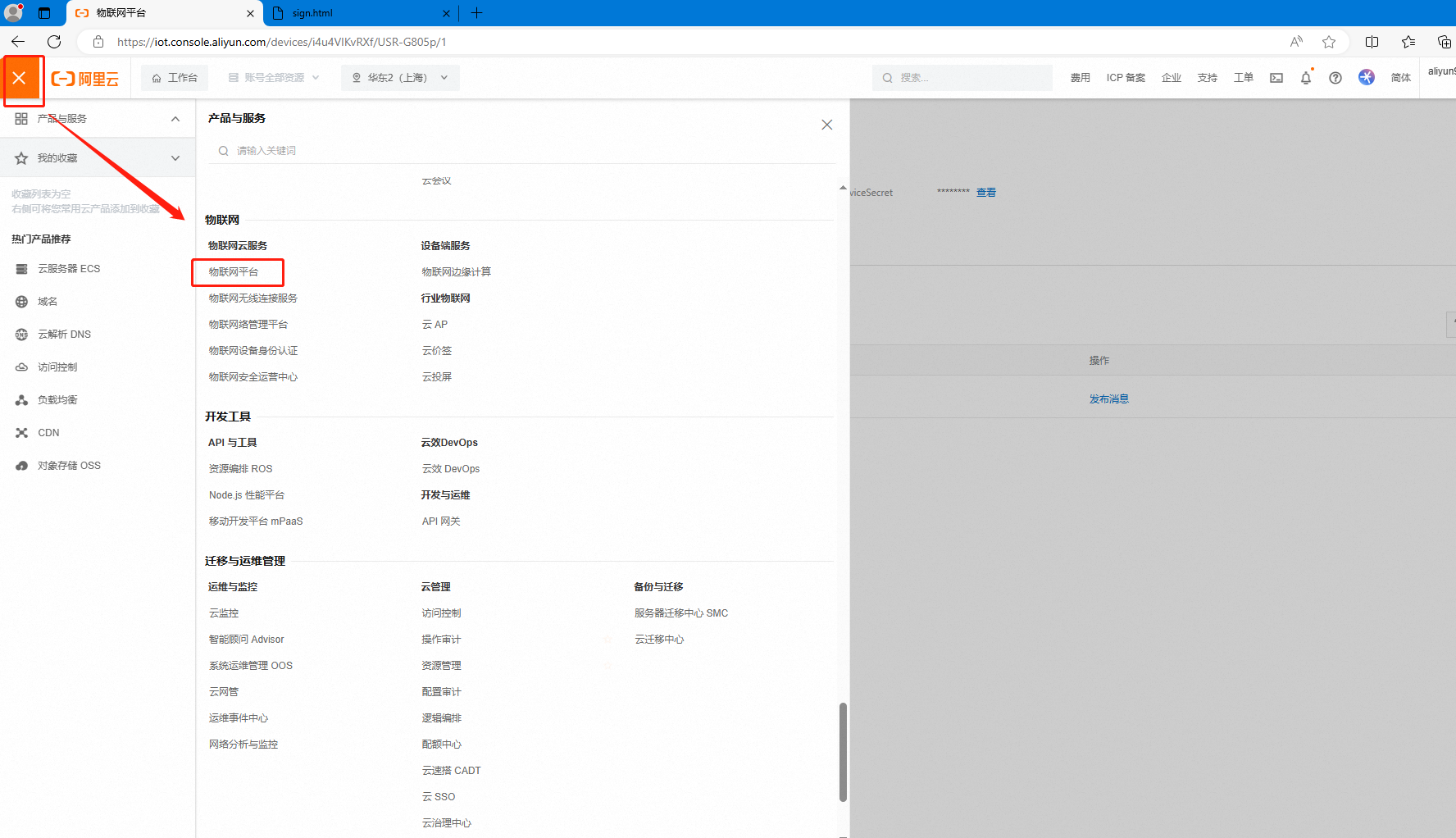

（2）找到物聯網平臺

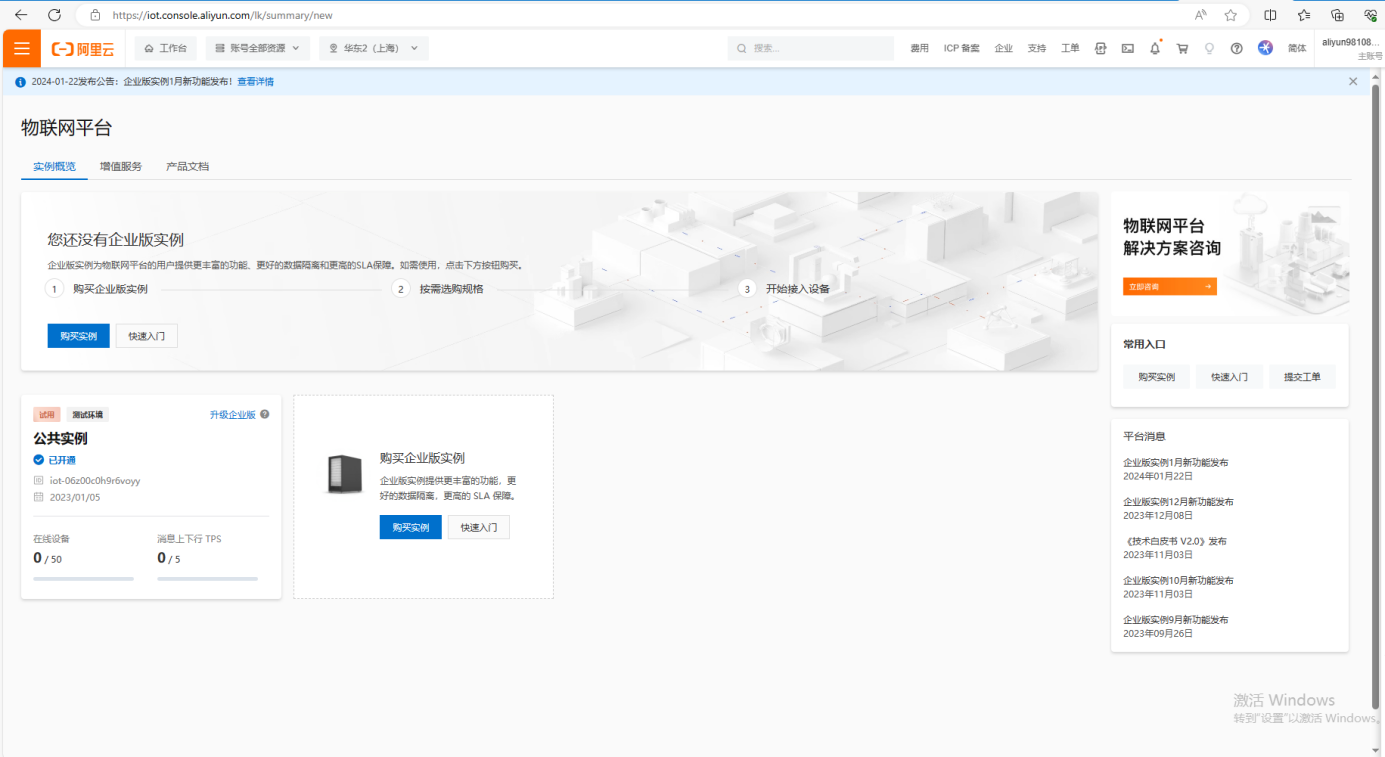

（3）開通連接公共實例

2、創建產品

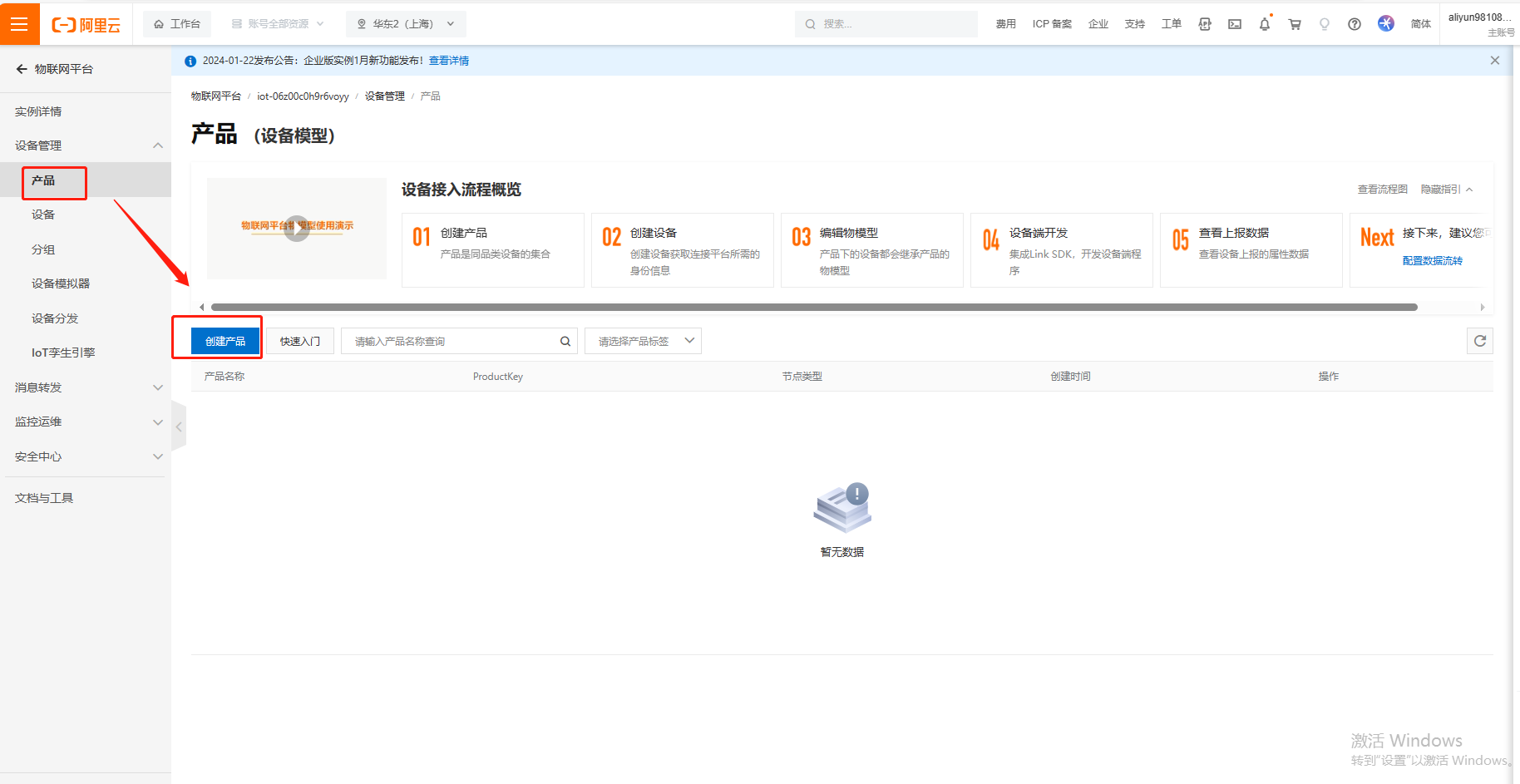

（1）點擊產品，點擊創建產品

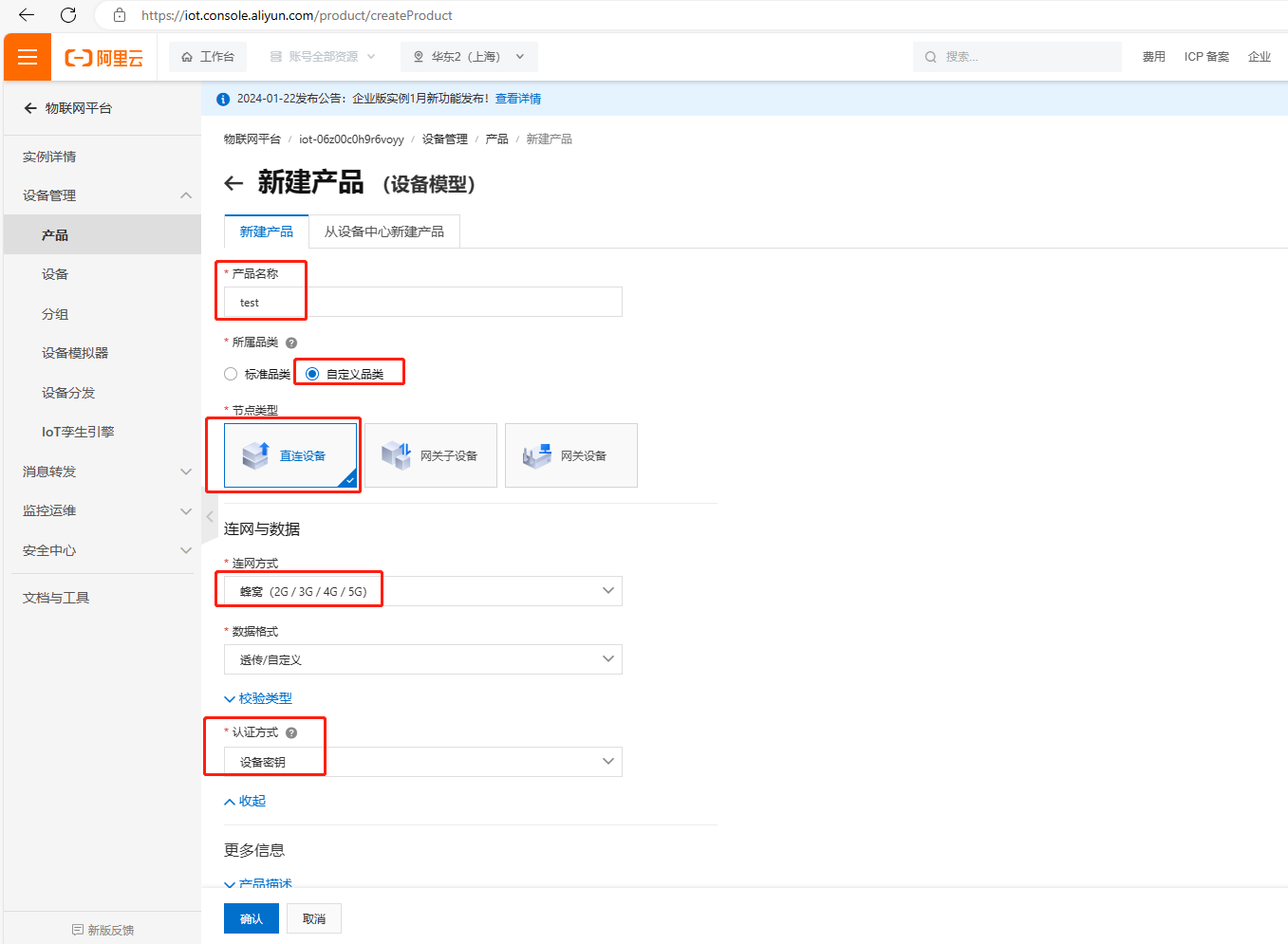

（2）新建產品信息，依次填寫：

產品名稱舉例test——所屬品類選擇自定義品類——節點類型選擇直連設備——聯網與數據聯網方式選擇蜂窩（2G/3G/4G/5G）——數據格式選擇透傳/自定義——認證方式選擇設備秘鑰——點擊確定，完成創建產品。

3、添加設備

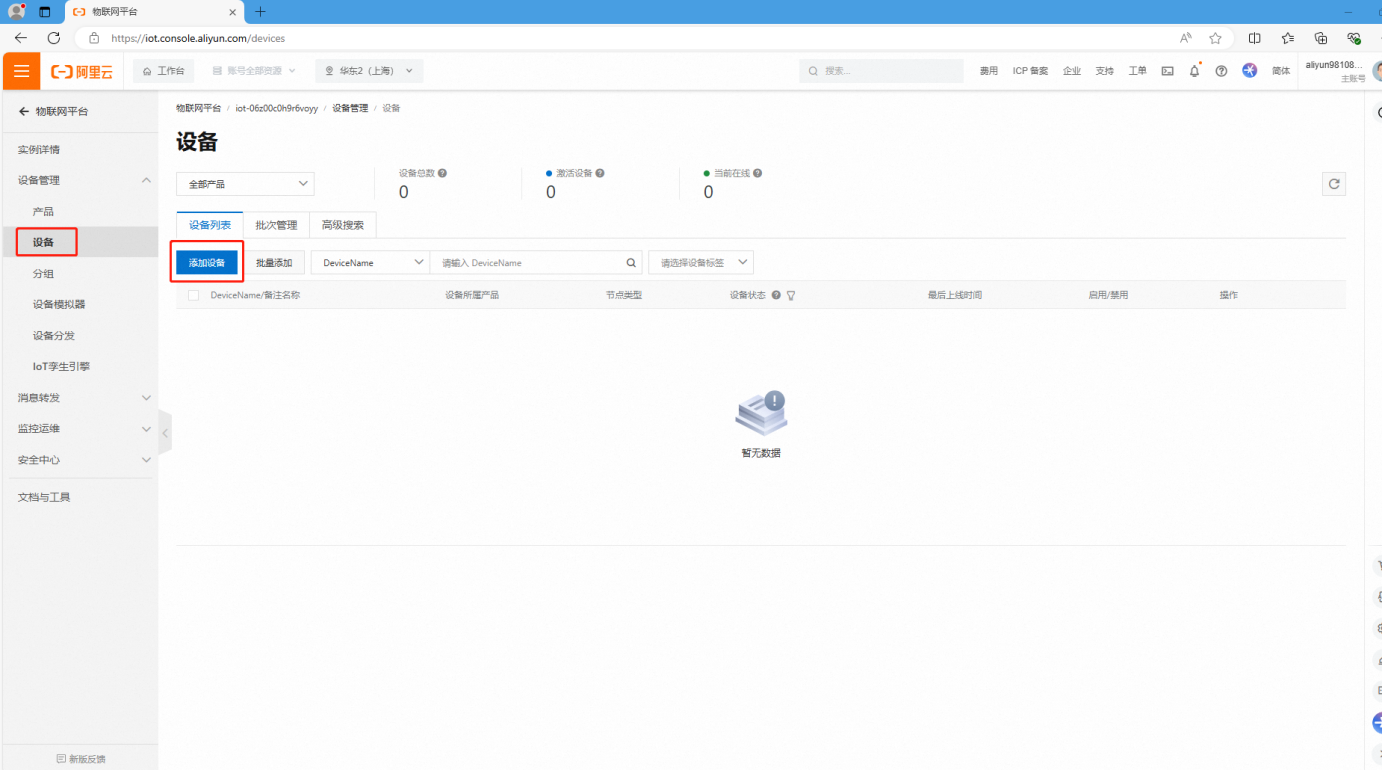

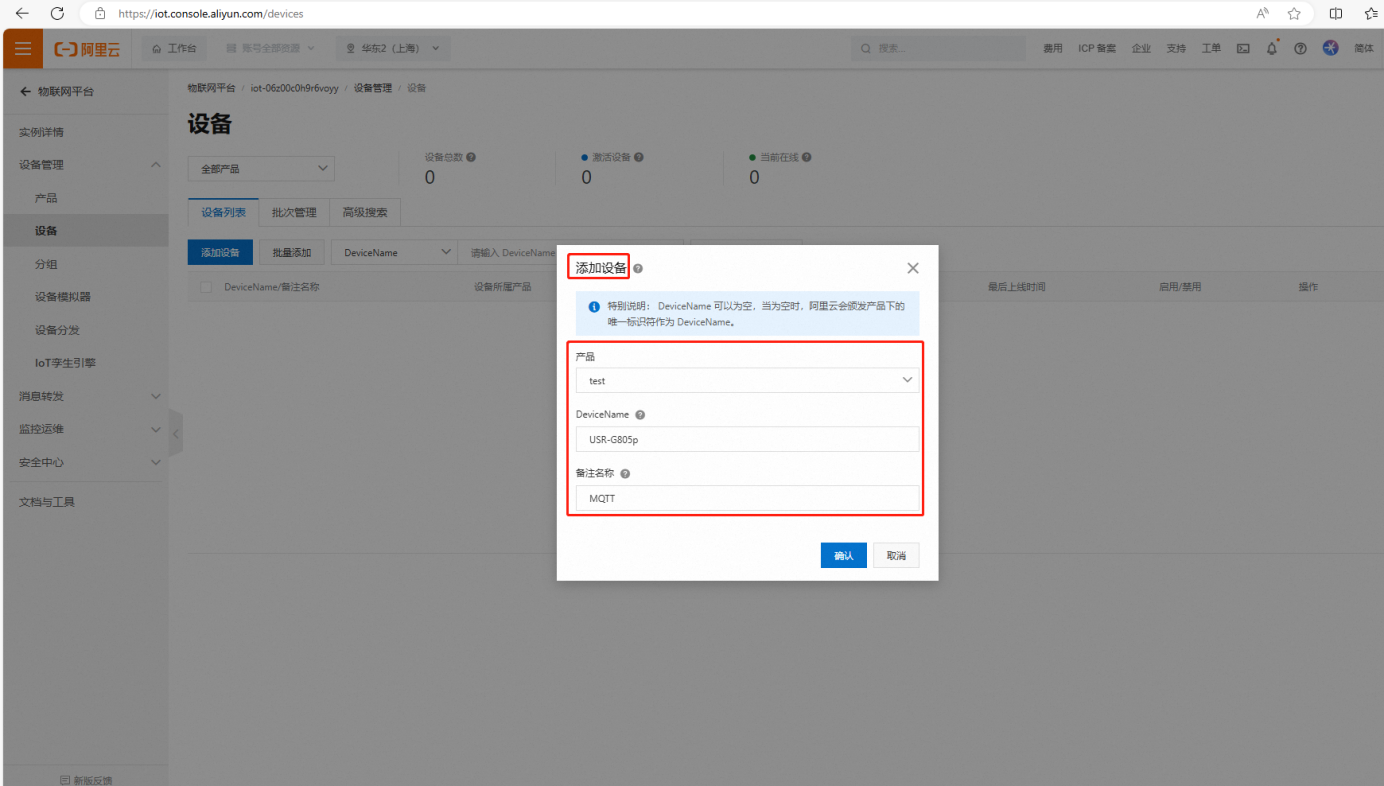

（1）產品創建成功后，添加設備。點擊設備，點擊添加設備，產品名舉例填test,DeviceName填USR-G805p，備注名稱填MQTT，點擊確認。

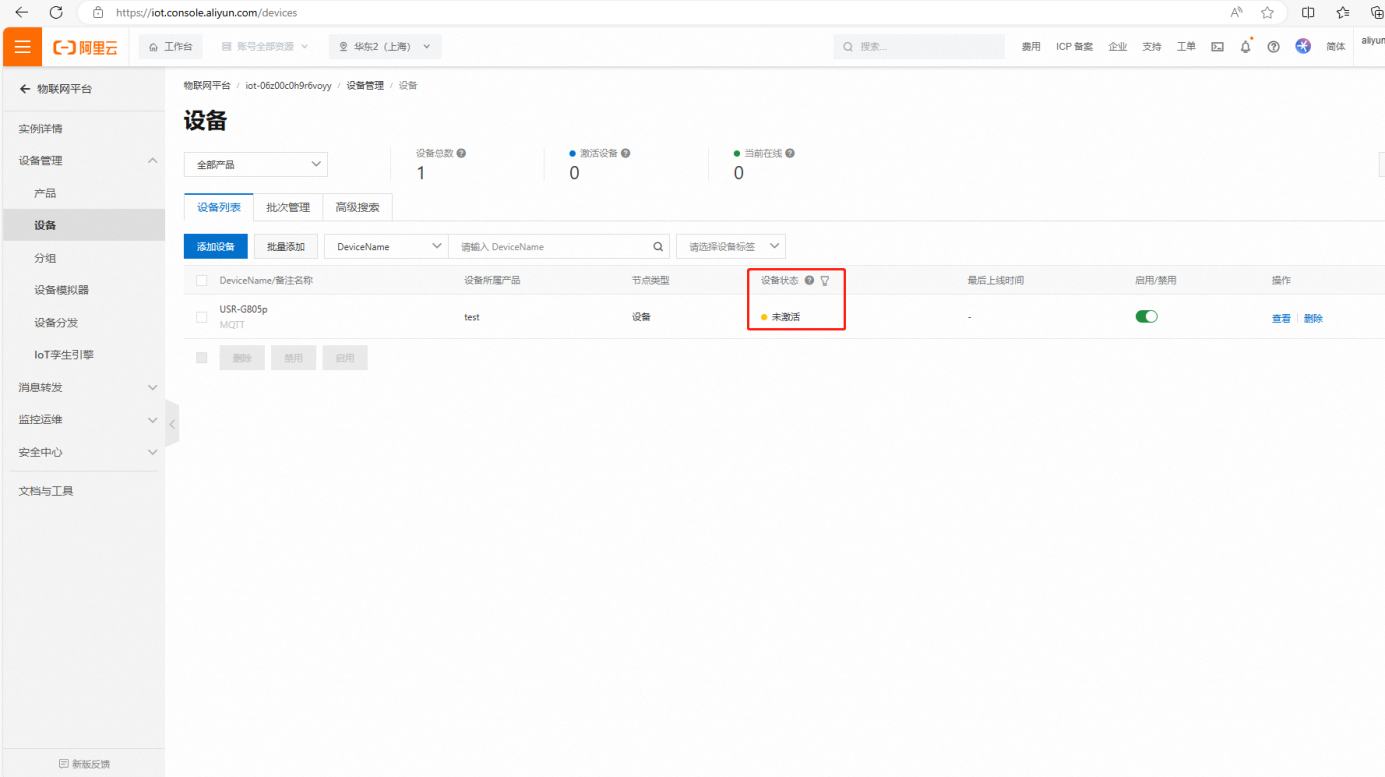

（2）添加完設備，如下圖展示，設備狀態是未激活，等設置完USR-G805p的MQTT連接阿里云參數之后，設備狀態才顯示在線。

4、查看產品Topic

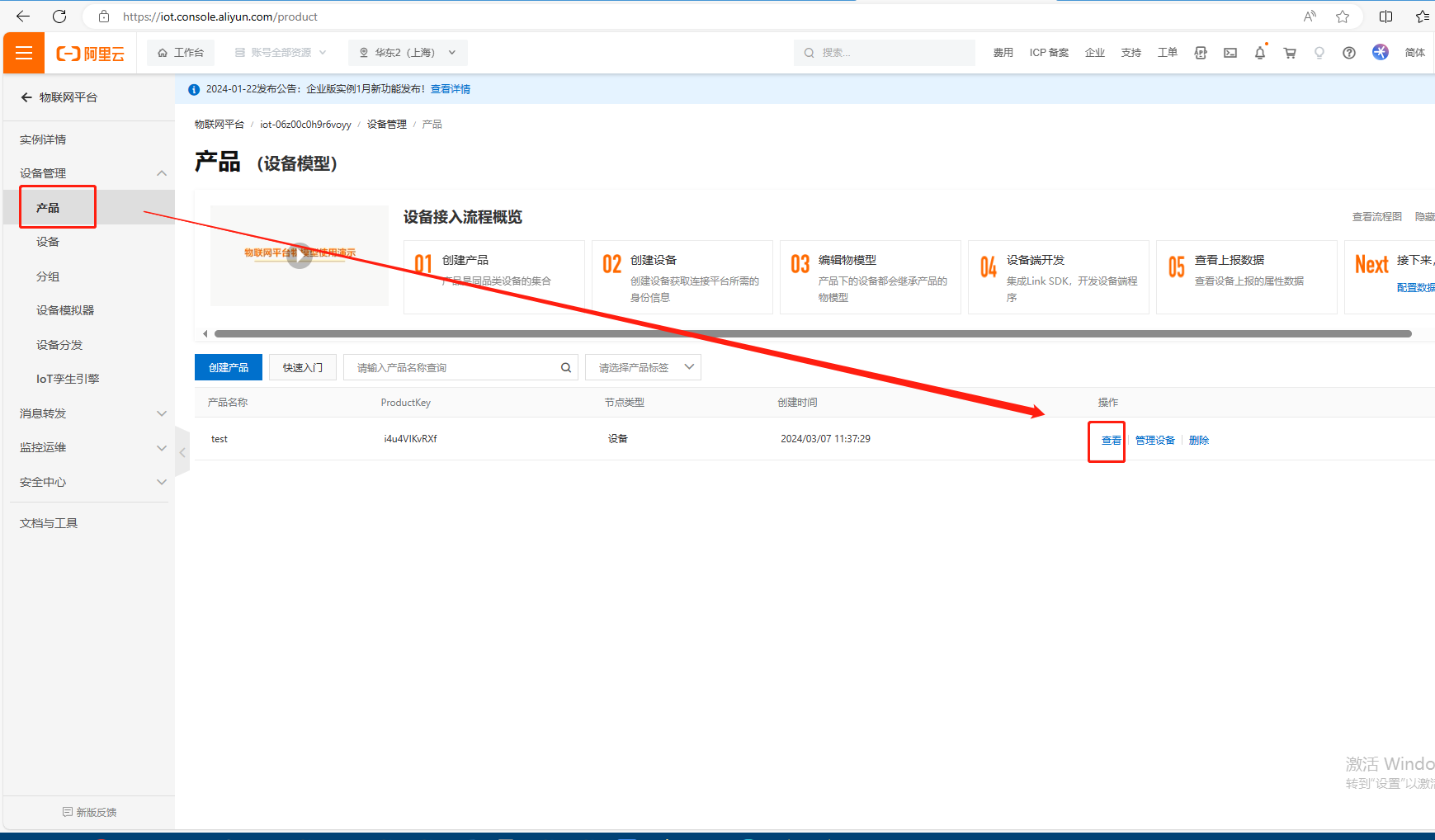

（1）點擊產品，點擊查看

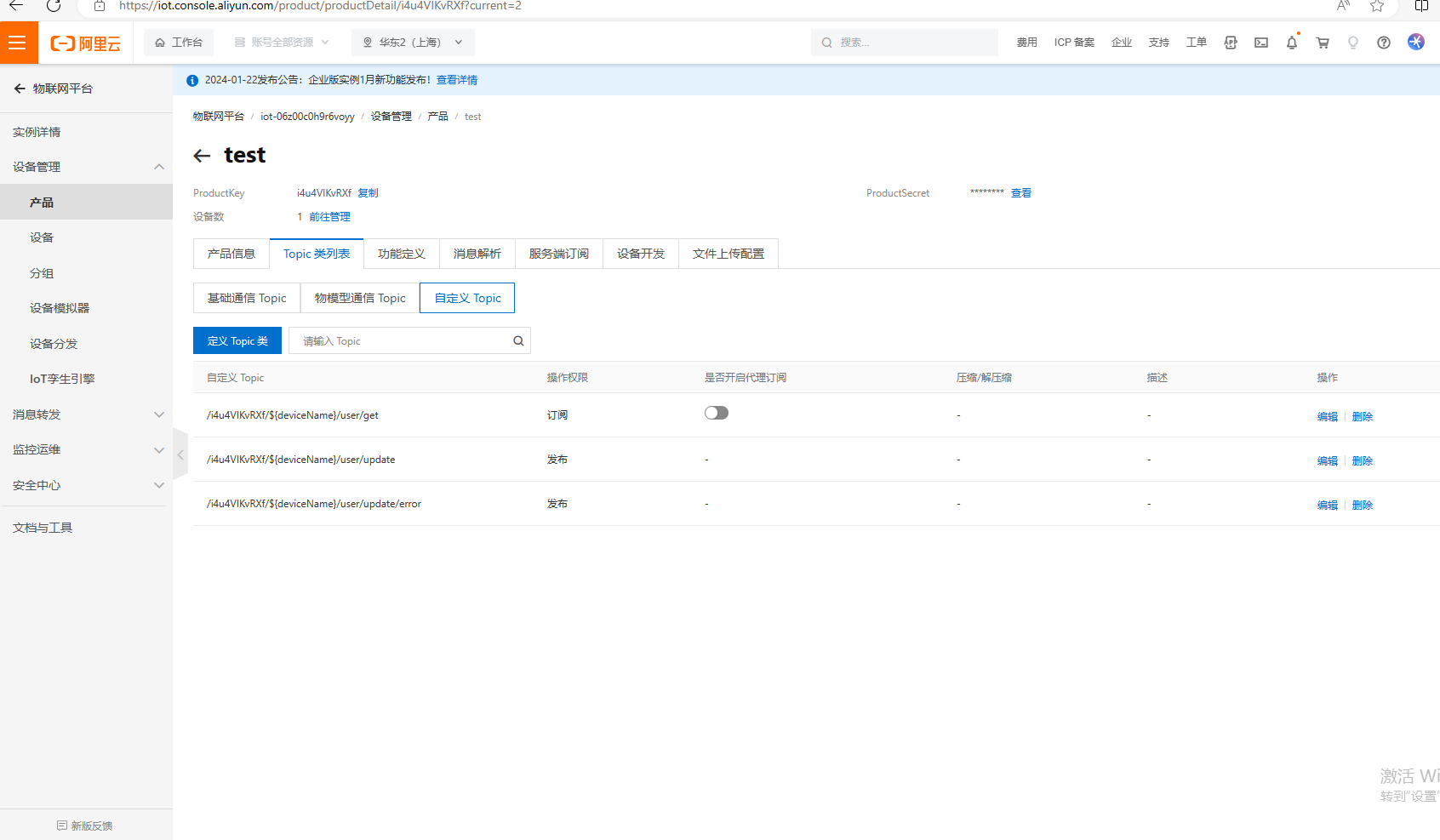

（2）點擊Topic類列表，點擊自定義Topic,找到訂閱和發布

設置USR-G805p的MQTT參數，需要按照以下方法設置訂閱和A 發布主題。

數據訂閱測試：將訂閱的主題/i4u4VIKvRXf/USR-G805p/user/get填寫到USR-G805p訂閱的主題配置中去（注意將原主題中的${deviceName}替換為USR-G805p(本產品的DeviceName)）；

數據發布測試：將發布的主題/i4u4VIKvRXf/USR-G805p/user/update填寫到USR-G805p的A主題發布主題的配置中去（注意將原主題中的${deviceName}替換為USR-G805p(本產品的DeviceName)）；

5、查看設備證書內容，生成USR-G805p連接阿里云的用戶名

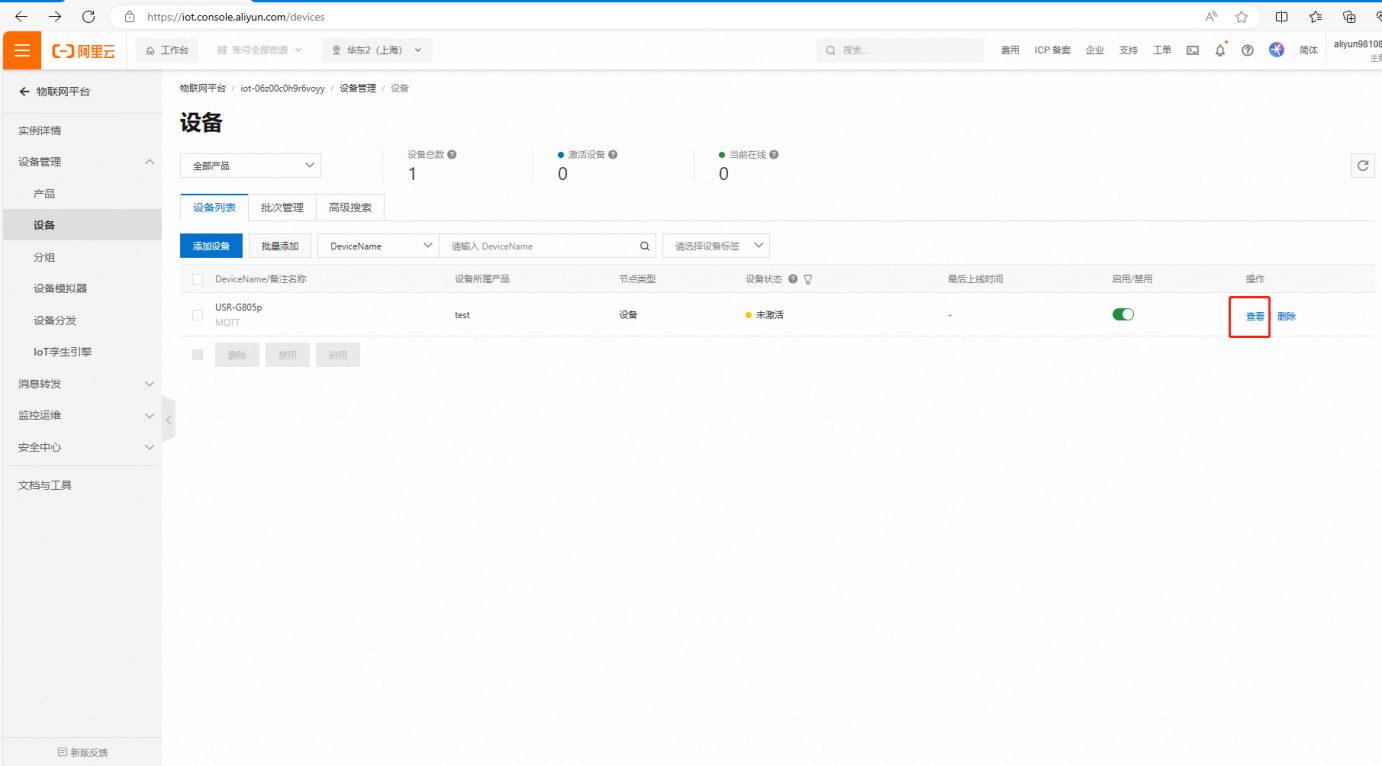

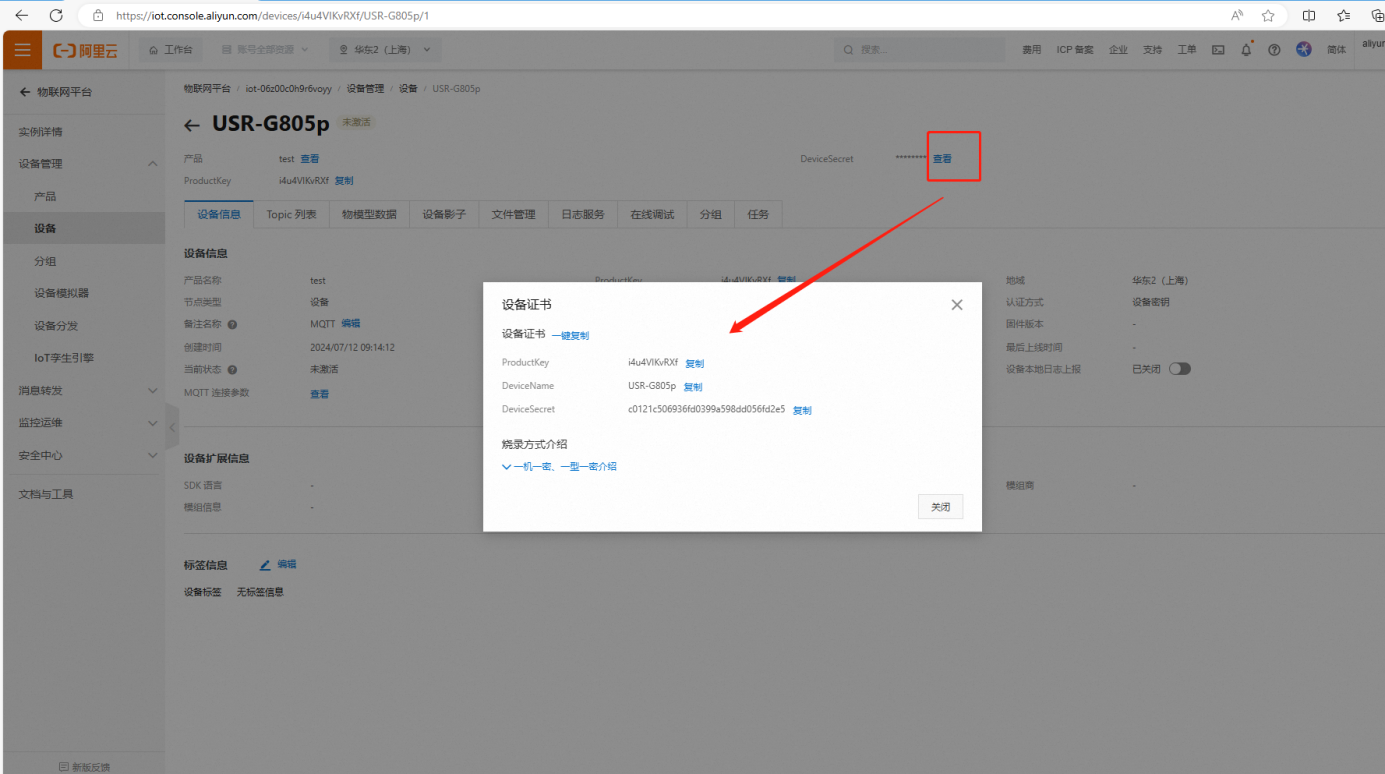

（1）點擊設備，點擊查看，再點擊DeviceSecret后面的查看。

展示設備證書：

ProductKey: i4u4VIKvRXf

DeviceName: USR-G805p

DeviceSecret: c0121c506936fd0399a598dd056fd2e5

（2）轉換USR-G805p連接阿里云的用戶名：

用戶名： 由設備名 DeviceName、符號（&）和產品 ProductKey 組成。

固定格式：${YourDeviceName}&${YourPrductKey}。

完整示例如：device&alxxxxxxxxxx。

USR-G805p連接阿里云的用戶名：USR-G805p&i4u4VIKvRXf

6、查看賬號和地域，生成USR-G805p連接阿里云的服務器地址

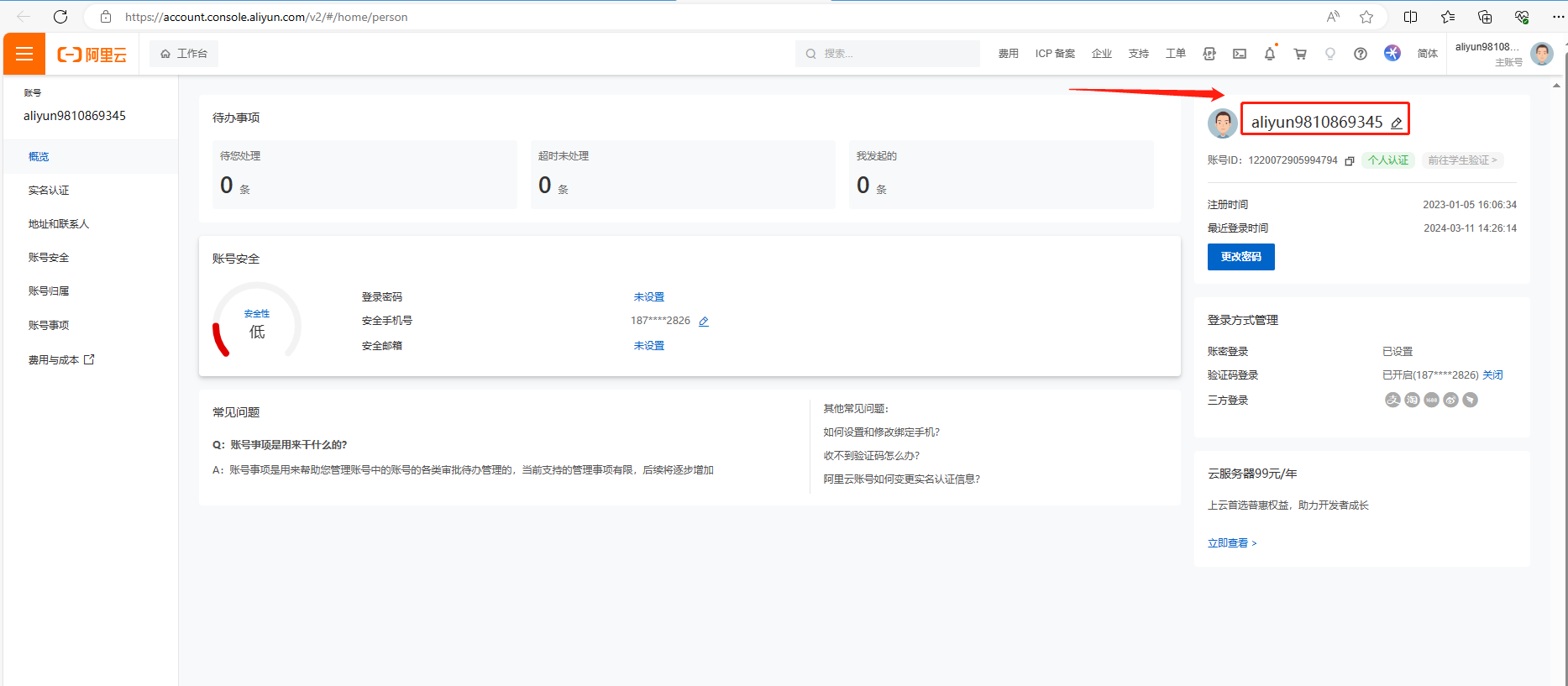

（1）查看使用的阿里云賬號aliyun9810869345

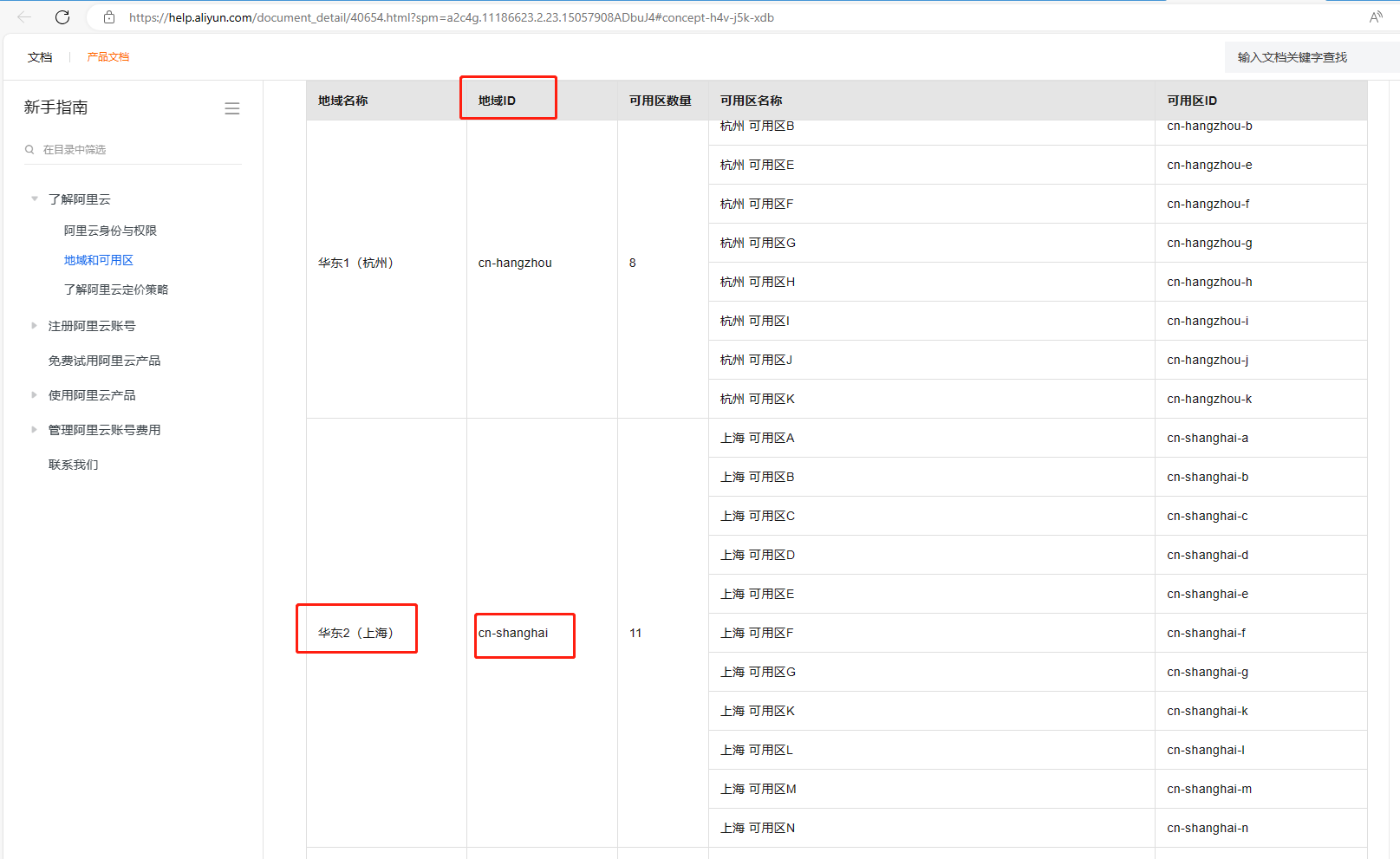

（2）根據地域名稱華東2（上海）查詢地域ID：cn-shanghai

（3）轉換USR-G805p連接阿里云的服務器地址：

格式：${YourProductKey}.iot-as-mqtt.${region}.aliyuncs.com。

其中，${region}需替換為您物聯網平臺服務所在地域的代碼。地域代碼，請參見地域和可用區。如：

alxxxxxxxxxx.iot-as-mqtt.cn-shanghai.aliyuncs.com。

USR-G805p連接阿里云的服務器地；aliyun9810869345.iot-as-mqtt.cn-shanghai.aliyuncs.com

USR-G805p連接阿里云的端口用1883

7、使用MQTT簽名工具，生成USR-G805p連接阿里云的密碼

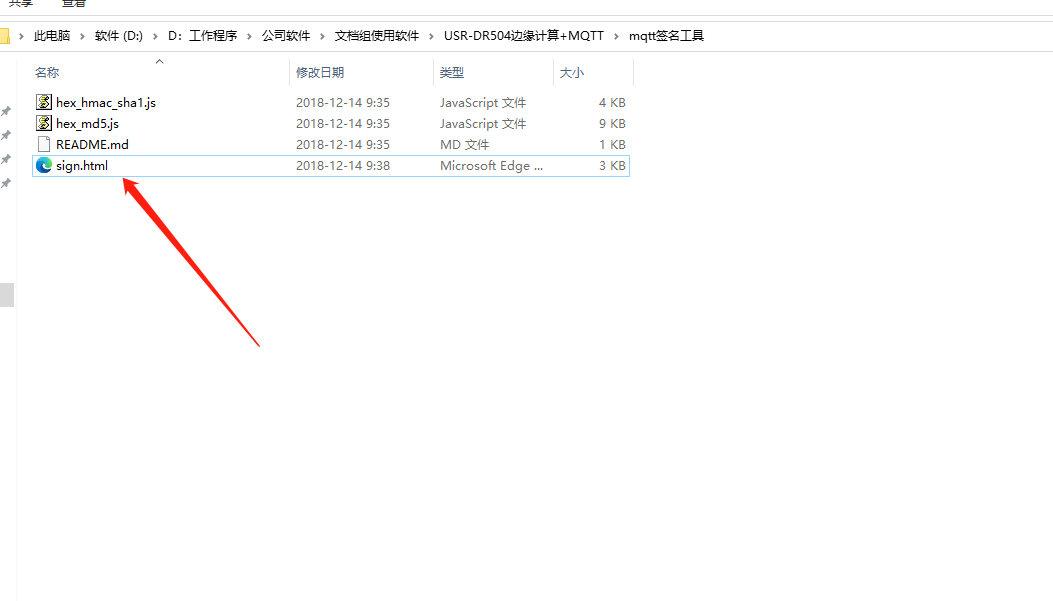

（1）打開MQTT簽名工具

下載USR-DR504/514 邊緣計算+MQTT使用資料包，解壓縮，找到MQTT簽名工具

（2）密碼由參數值拼接加密而成

可以使用物聯網平臺提供的生成工具自動生成 Password，也可以手動生成 Password。

單擊下載 Password 生成小工具。解壓縮下載包后，雙擊 sign 文件，即可使用。

? 使用 Password 生成小工具的輸入?yún)?shù)：

? productKey：設備所屬產品 Key。可在控制臺設備詳情頁查看。

? deviceName：設備名稱。可在控制臺設備詳情頁查看。

? deviceSecret：設備密鑰。可在控制臺設備詳情頁查看。

? timestamp：（可選）時間戳。

? clientId：設備的 ID 信息，與 Client ID 中${clientId}一致。

? method：選擇簽名算法類型，與 Client ID 中 signmethod 確定的加密方法一致。

（3）轉換USR-G805p連接阿里云的密碼

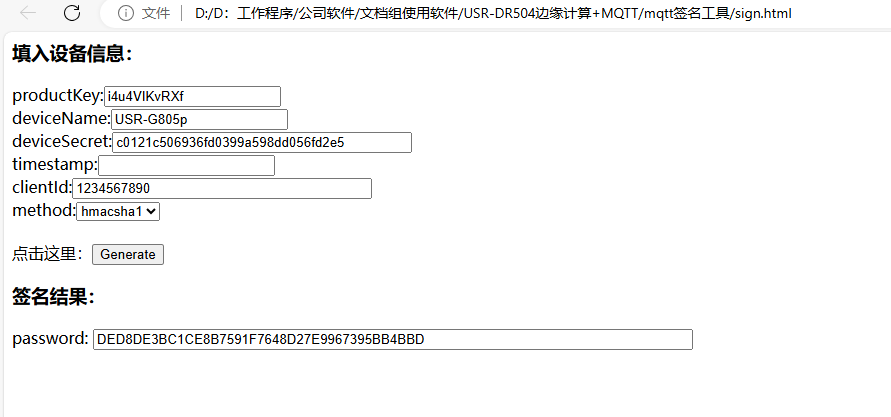

填入設備信息：

? productKey設備所屬產品 Key：i4u4VIKvRXf

? deviceName設備名稱：USR-G805p

? deviceSecret設備密鑰：c0121c506936fd0399a598dd056fd2e5

? timestamp（可選）時間戳：

? clientId設備的 ID 信息：1234567890

? method選擇簽名算法類型：hmacsha1

簽名結果：DED8DE3BC1CE8B7591F7648D27E9967395BB4BBD

USR-G805p連接阿里云的的密碼：DED8DE3BC1CE8B7591F7648D27E9967395BB4BBD

8、生成USR-G805p連接阿里云的客戶端ID

（1）Client ID格式：

生成 mqttClientId，用于 MQTT 的底層協議報文。

格式固定：${clientId}|securemode=3,signmethod=hmacsha1|。

完整示例：12345|securemode=3,signmethod=hmacsha1|。

其中，

${clientId}為設備的 ID 信息。可取任意值，長度在 64 字符以內。建議使用設備的 MAC 地址或 SN

碼。

securemode 為安全模式，TCP 直連模式設置為 securemode=3，TLS 直連為 securemode=2。

signmethod 為算法類型，支持 hmacmd5 和 hmacsha1。

（2）轉換USR-G805p連接阿里云的Client ID

客戶端ID：1234567890|securemode=3,signmethod=hmacsha1|

四、USR-G805p網頁參數設置

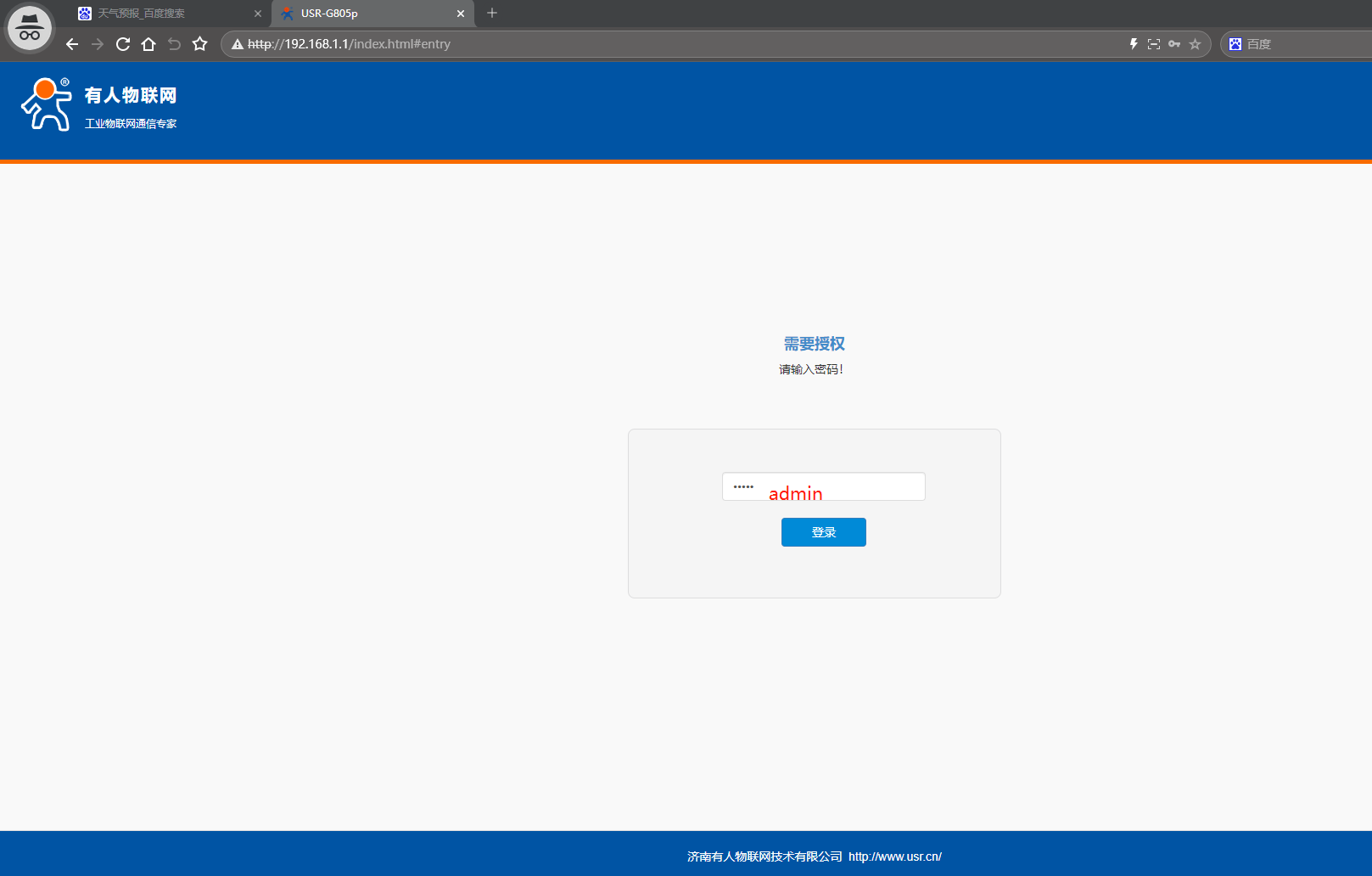

1、瀏覽器輸入192.168.1.1登陸USR-G806p網頁，密碼是admin。

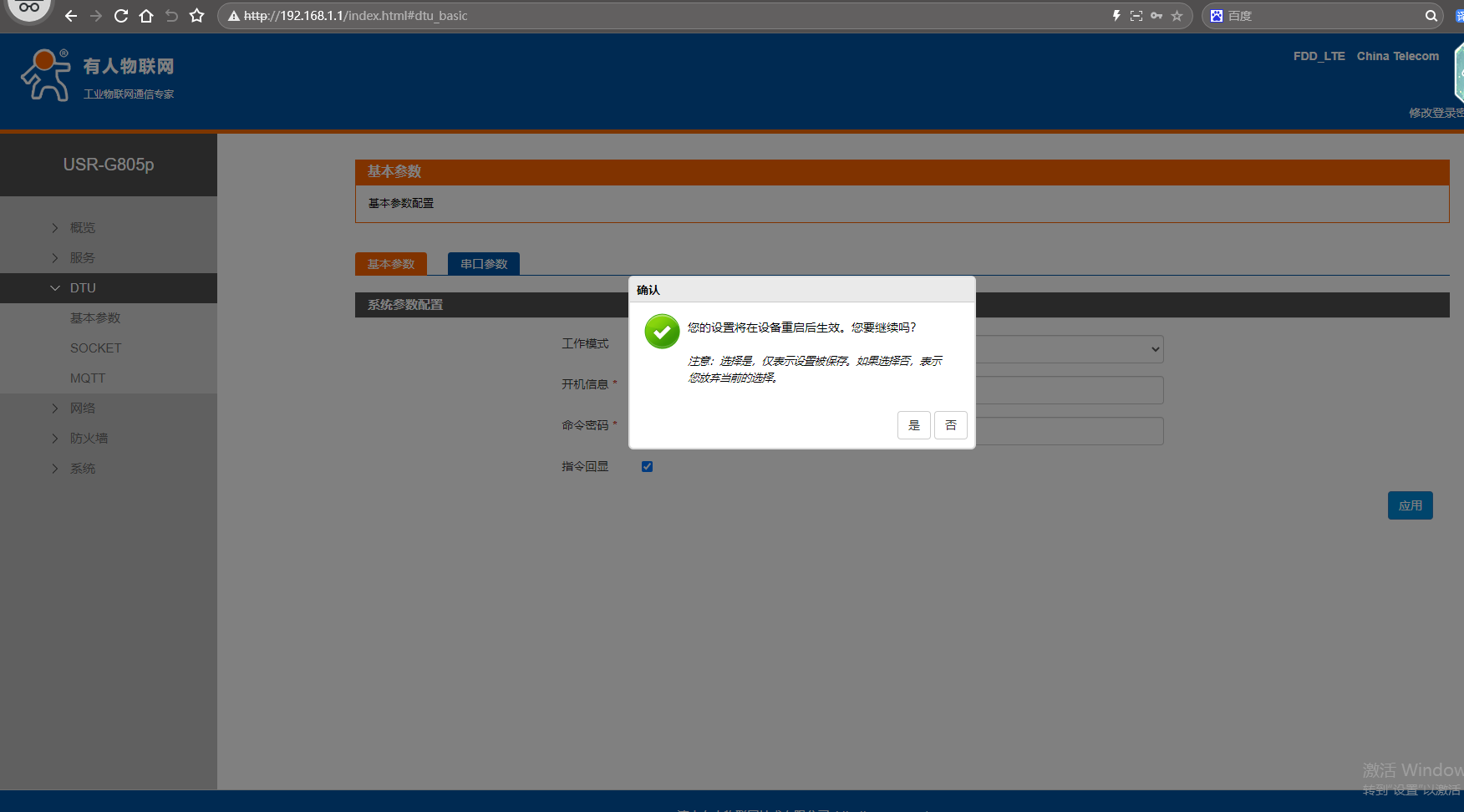

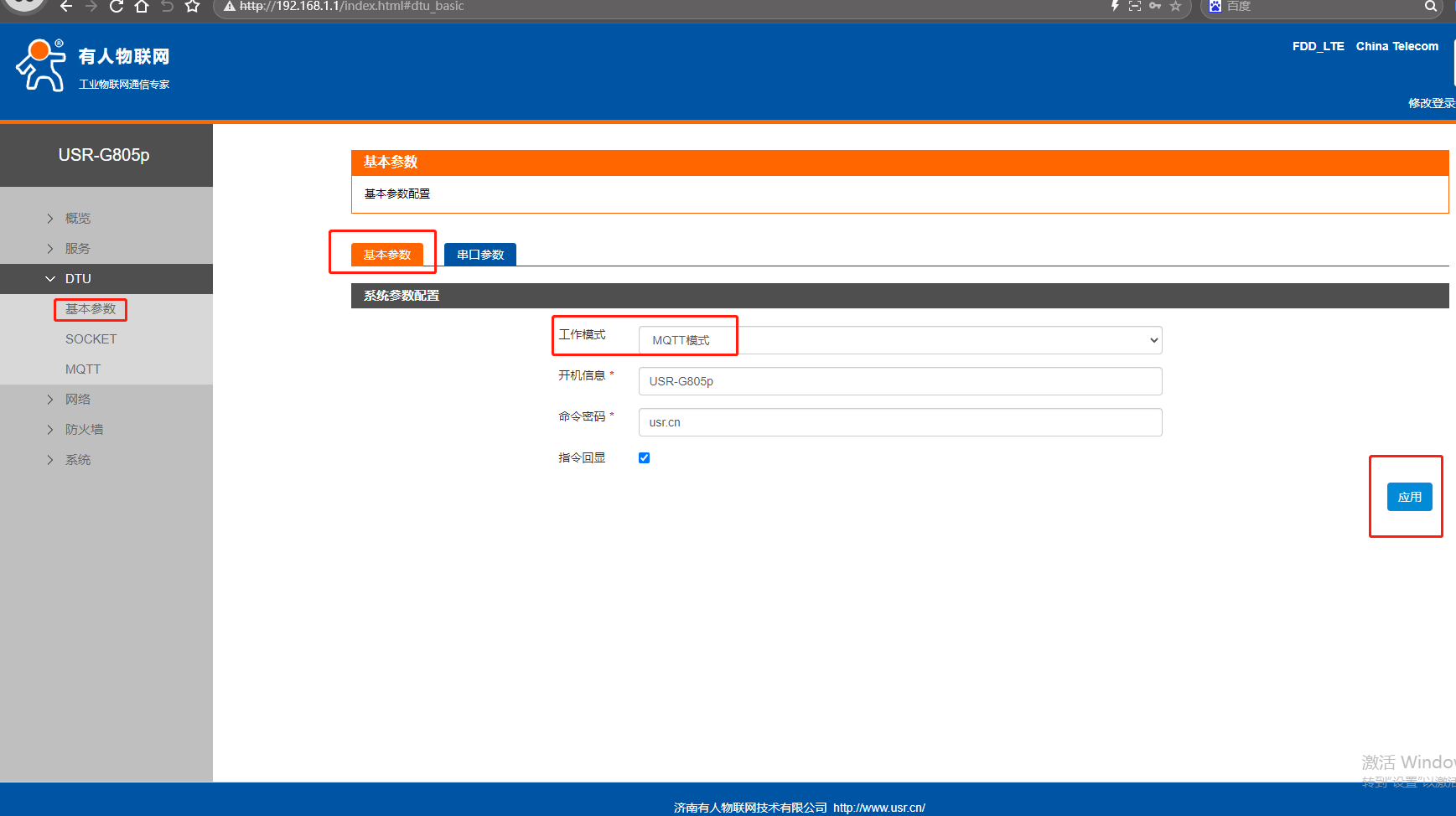

2、設置工作模式

網頁點擊DTU，點擊基本參數，工作模式選擇MQTT模式。點擊應用。

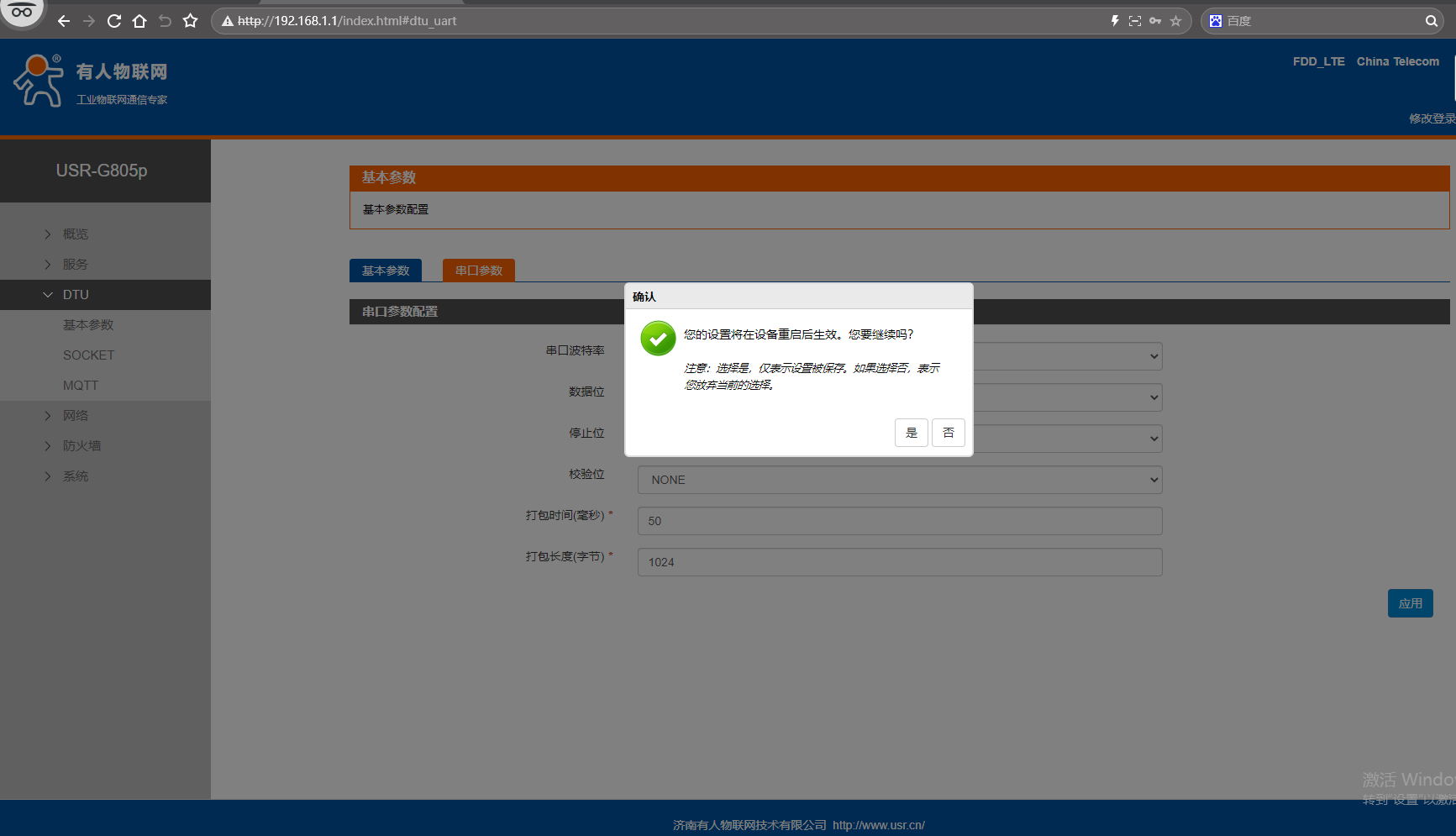

3、串口參數

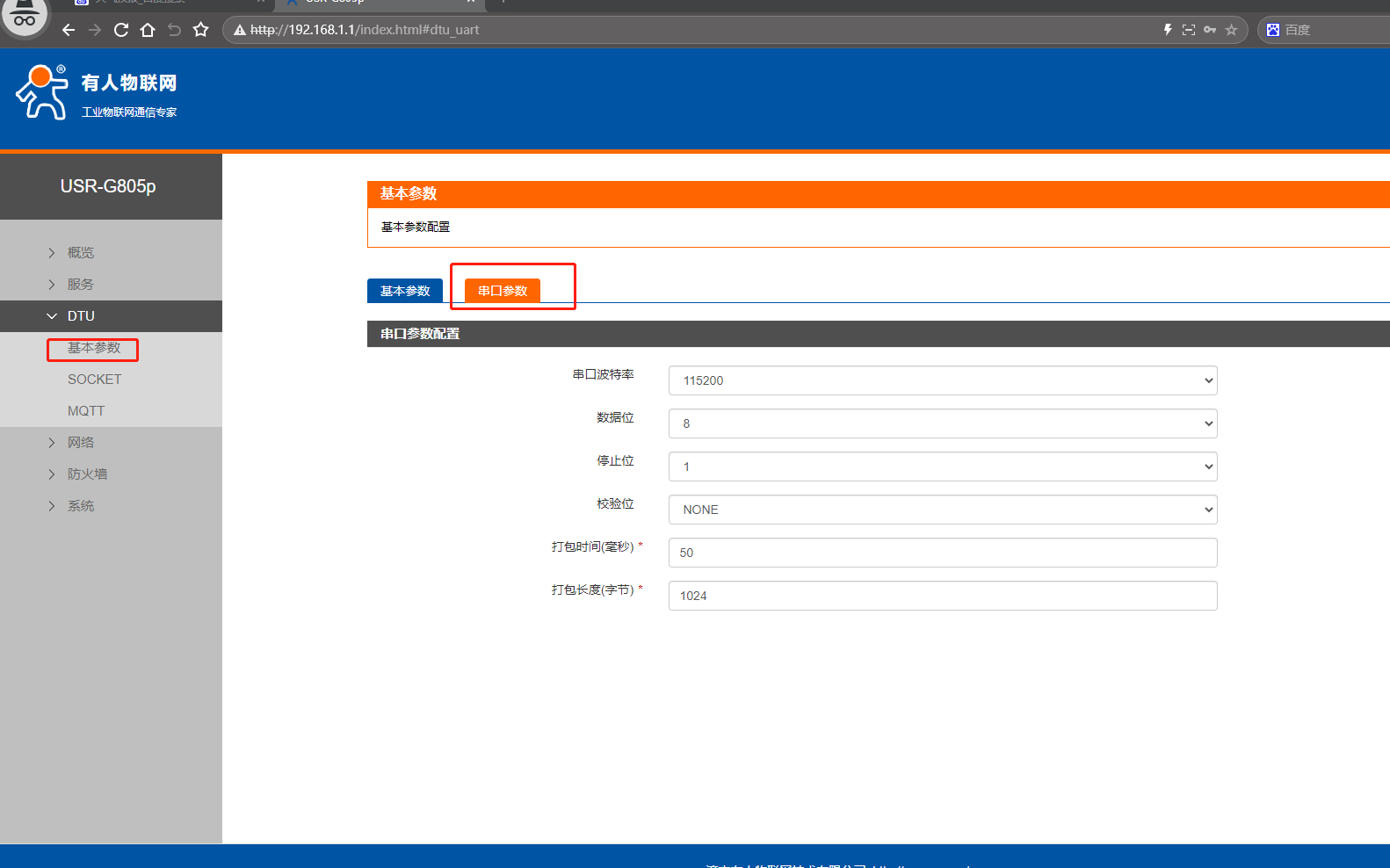

網頁點擊DTU，點擊基本參數，串口參數保持默認，實際應用接實際485串口設備的時候，需要和所接485串口設備的串口參數一致。點擊應用。

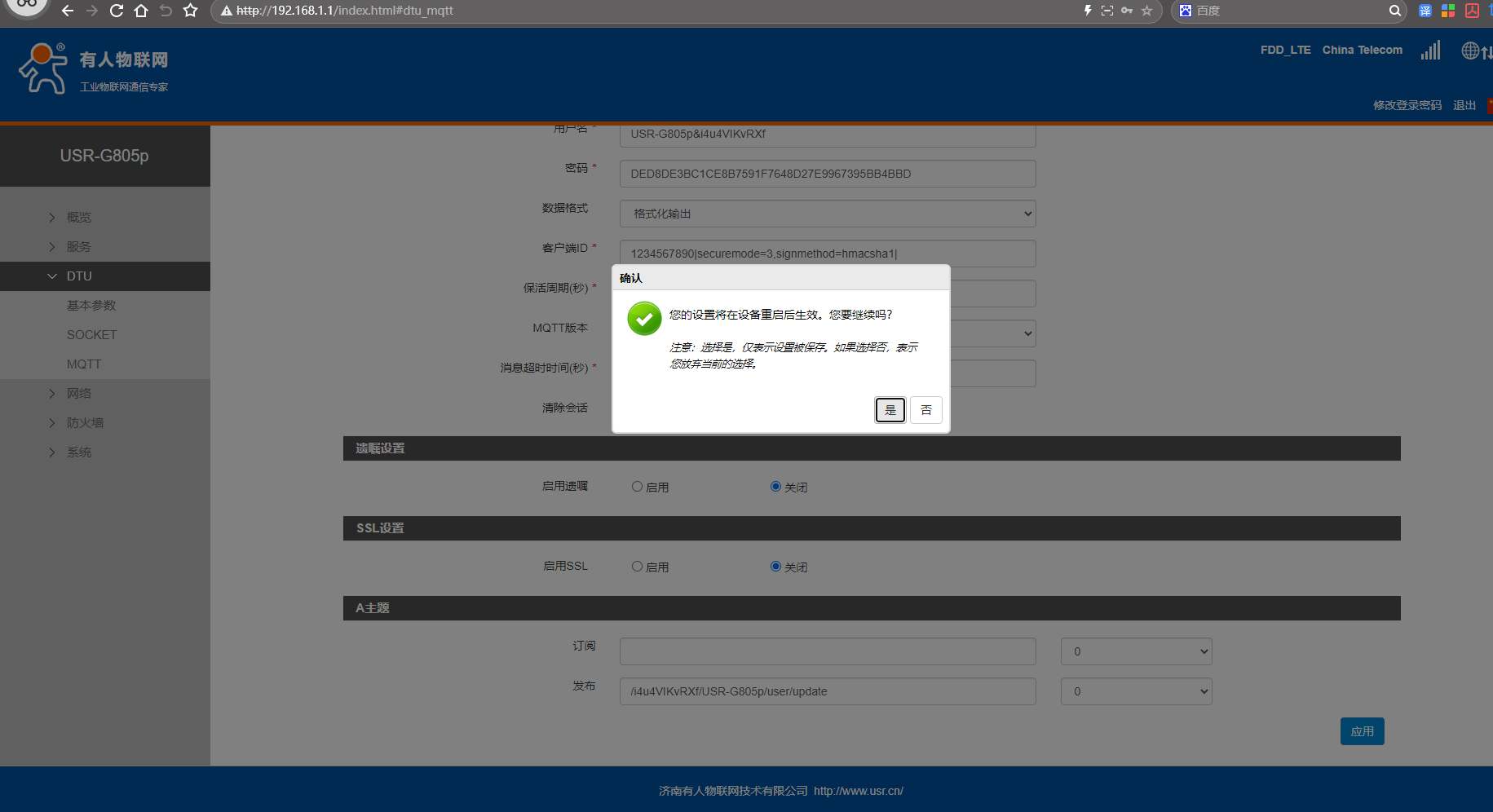

4、MQTT配置

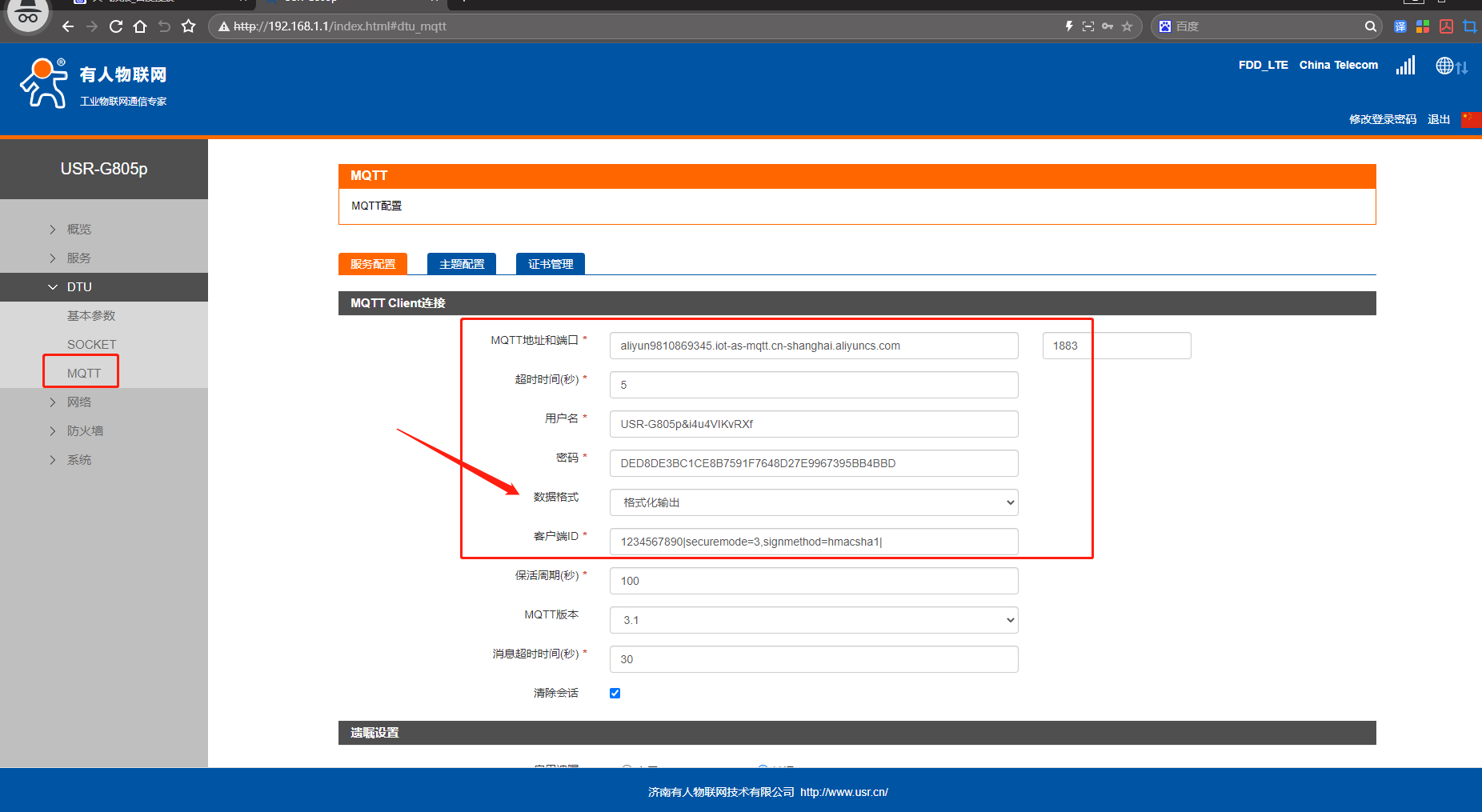

（1）網頁點擊DTU，點擊MQTT，服務配置

MQTT地址和端口填要連接的MQTT服務器的地址aliyun9810869345.iot-as-mqtt.cn-shanghai.aliyuncs.com，端口1883。

用戶名和密碼填MQTT服務器的用戶名USR-G805p&i4u4VIKvRXf

密碼DED8DE3BC1CE8B7591F7648D27E9967395BB4BBD

數據格式選擇格式化輸出。

客戶端ID為1234567890|securemode=3,signmethod=hmacsha1|，避免和其他MQTT客戶端ID重復。

（2）A主題，發布填寫/i4u4VIKvRXf/USR-G805p/user/update。

（3）點擊應用。

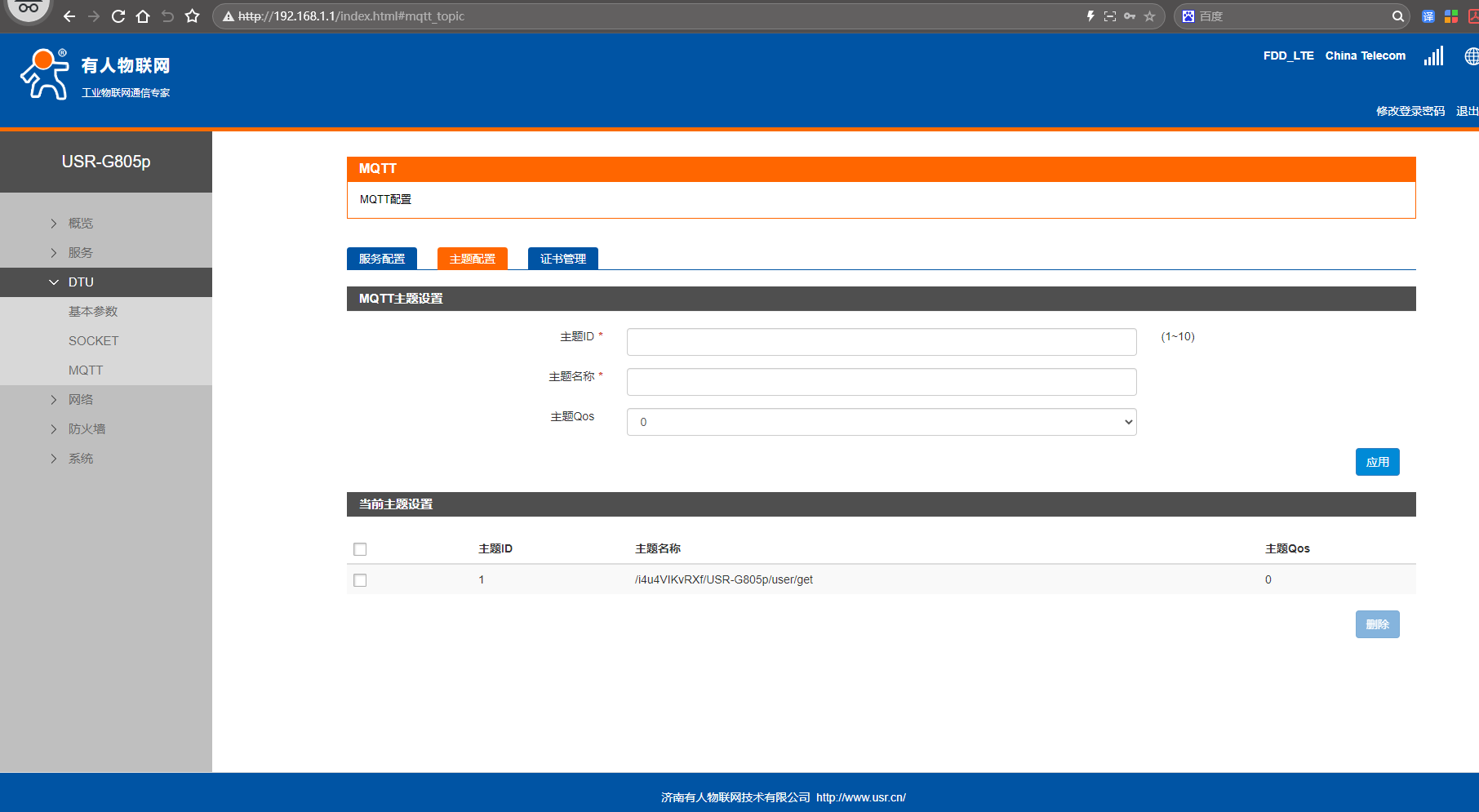

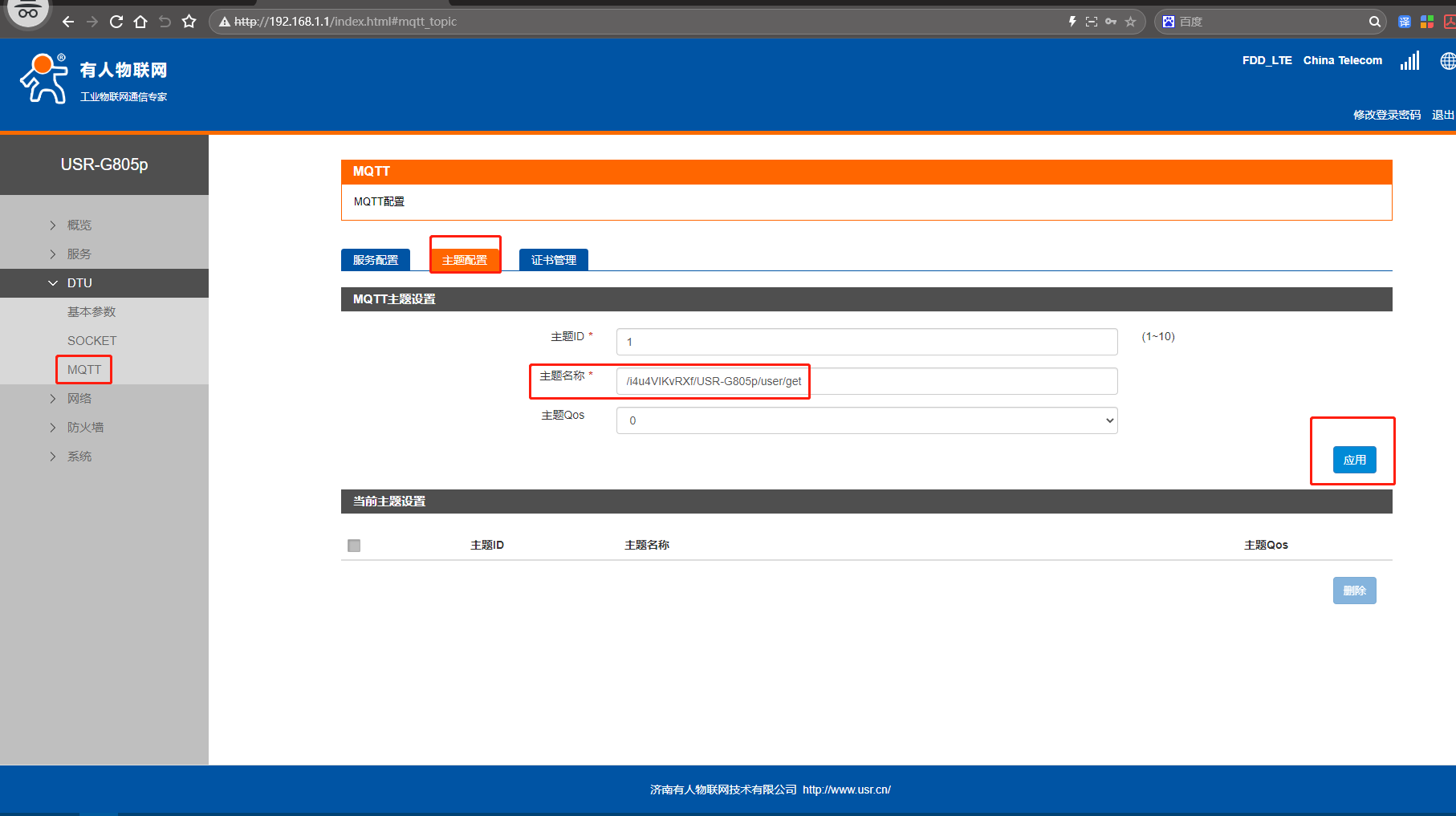

5、主題配置，添加普通訂閱主題

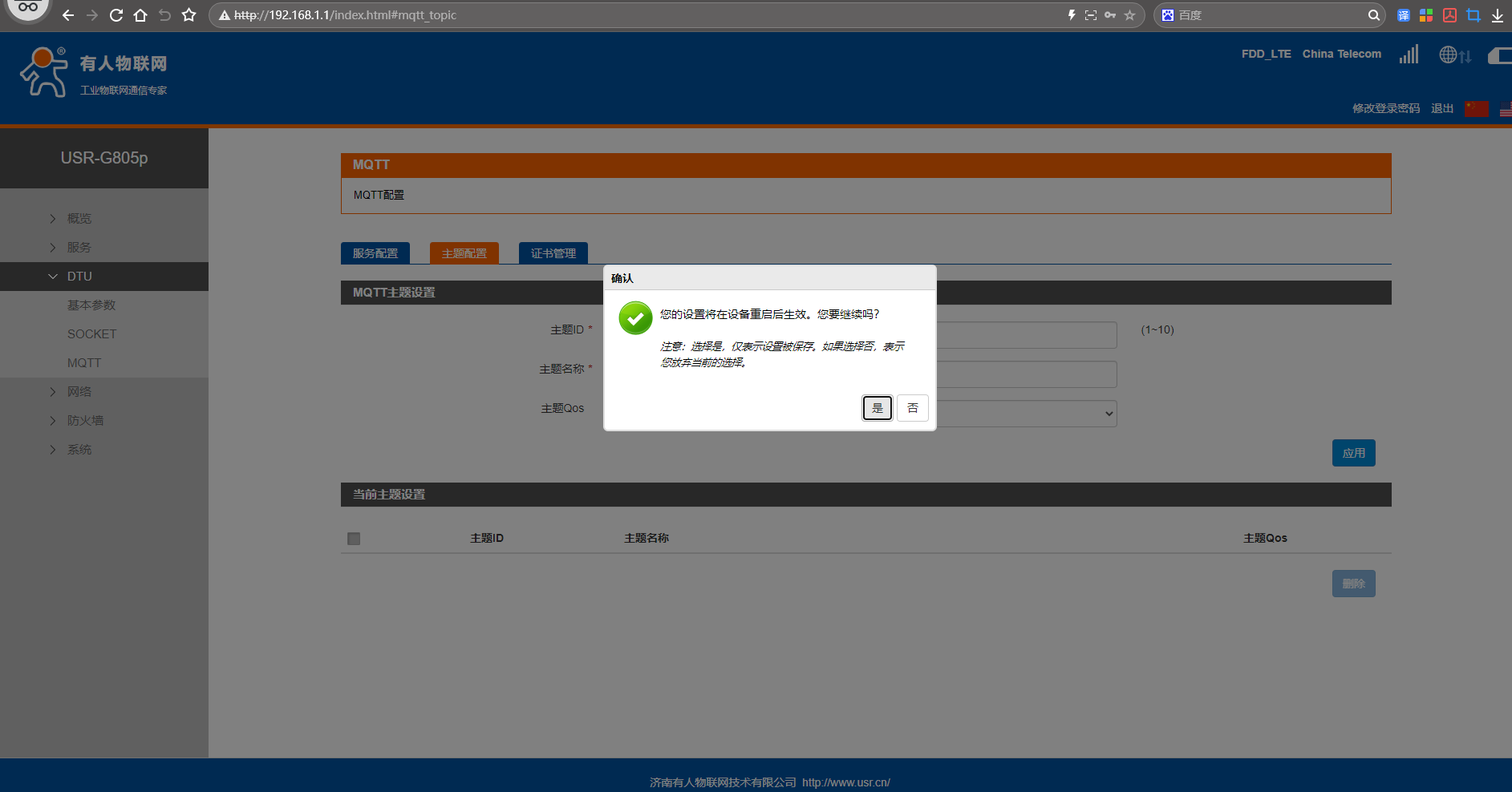

網頁點擊MQTT，點擊主題配置，主題ID設置1，主題名稱/i4u4VIKvRXf/USR-G805p/user/get,主題Qos填0。點擊應用。

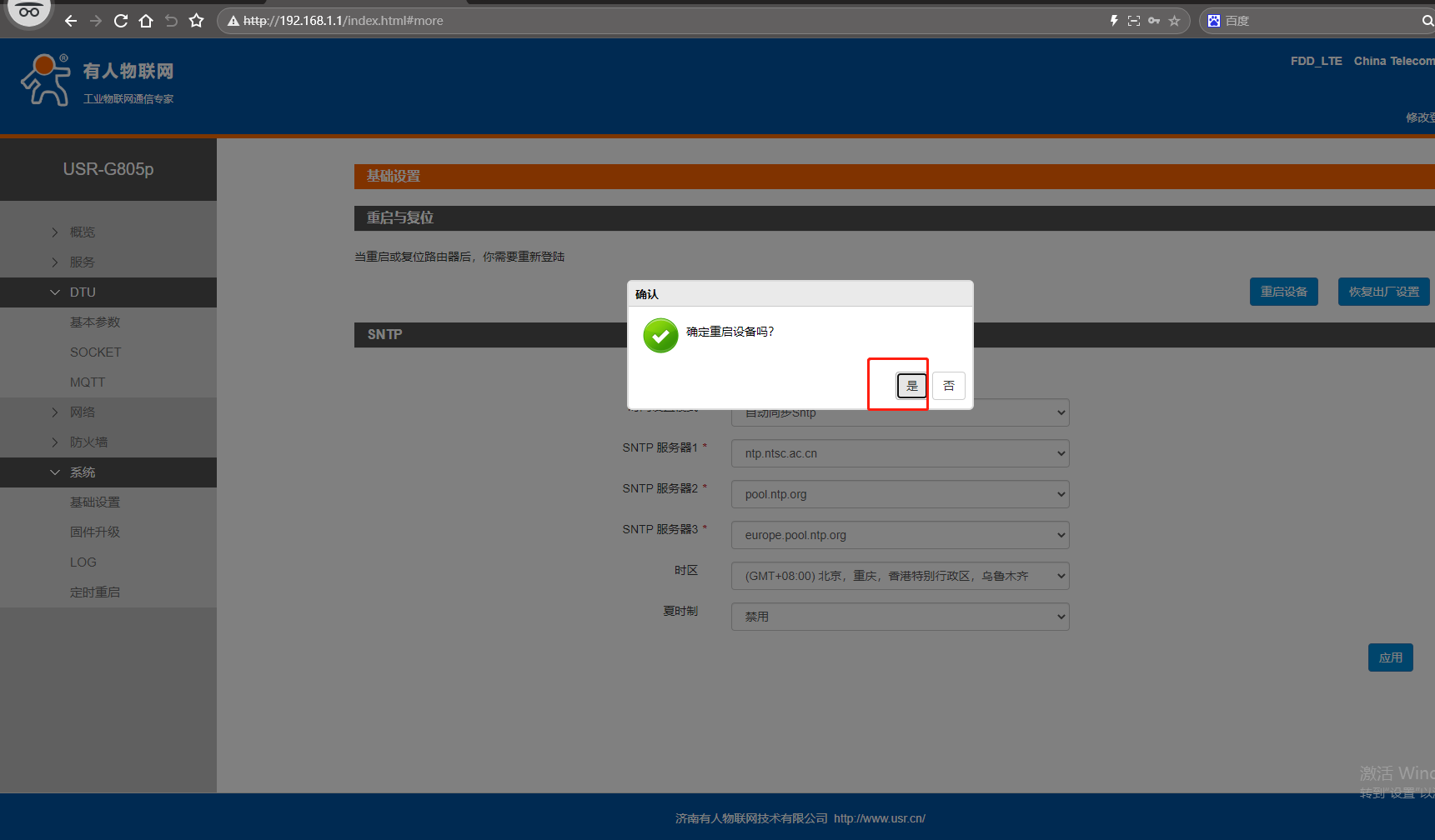

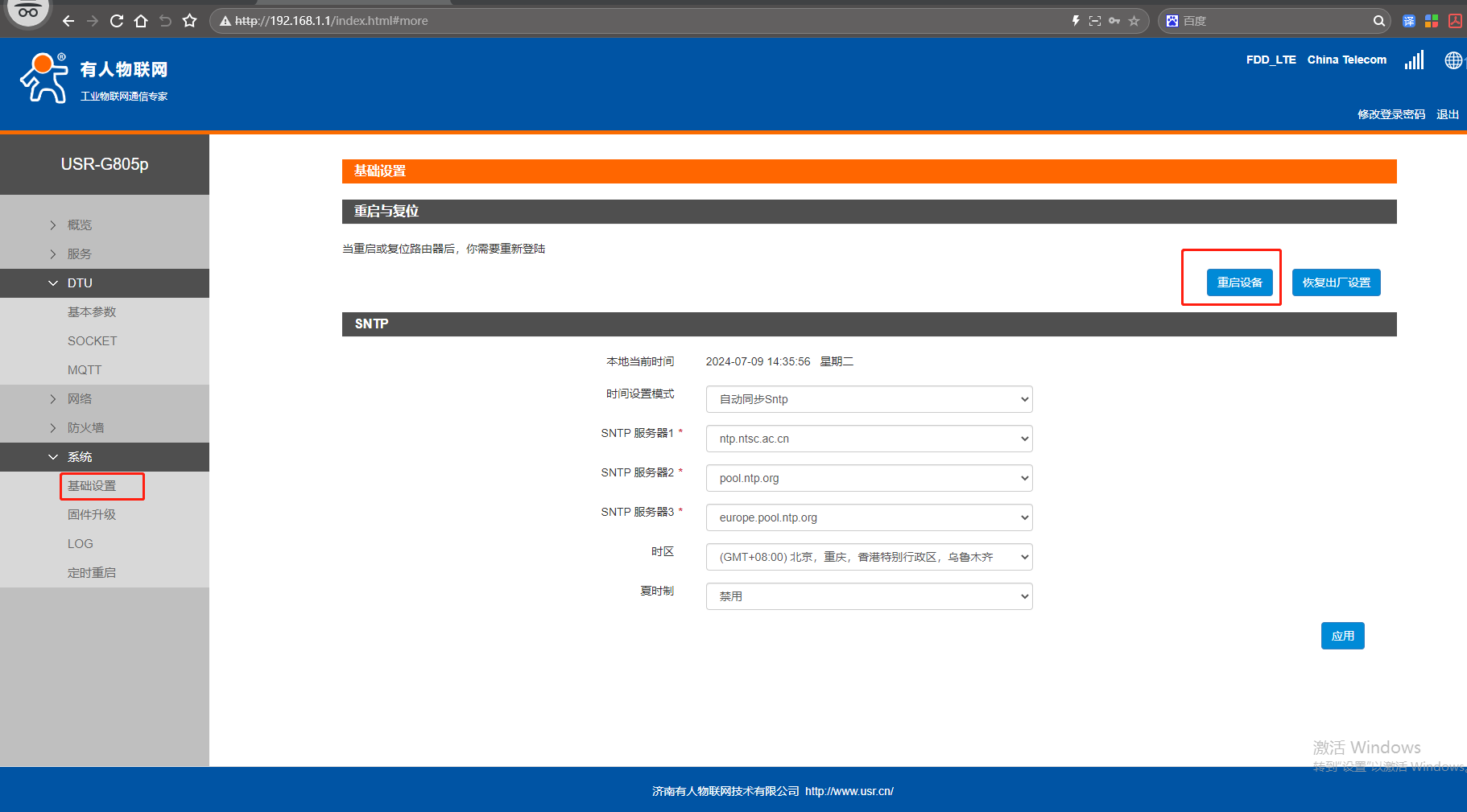

6、網頁重啟

網頁點擊系統，點擊基礎設置，點擊重啟設備。

五、MQTT連接阿里云功能調試

1、查看阿里云設備狀態在線

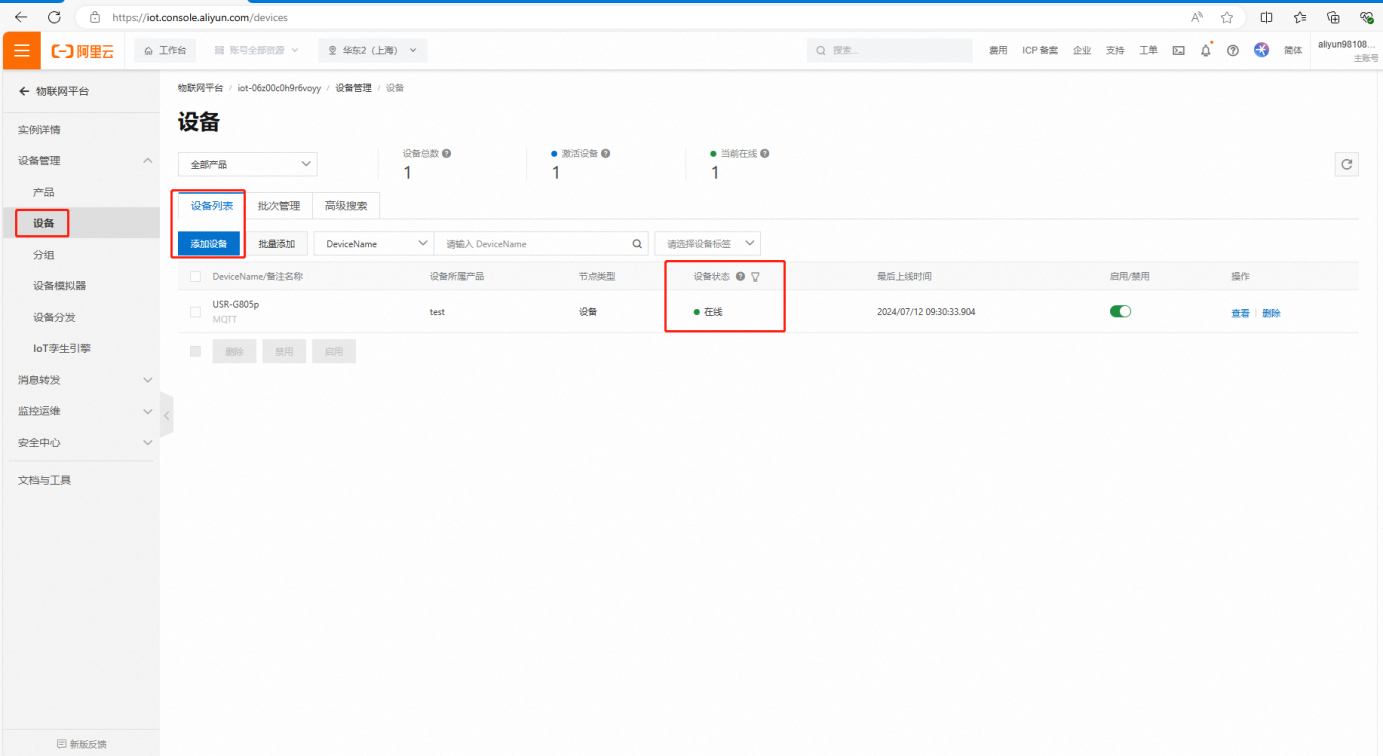

USR-G805p 設置完MQTT連接阿里云參數，聯網正常，在阿里云平臺可以看到設備狀態是在線。

2、數據訂閱測試(透傳輸出)

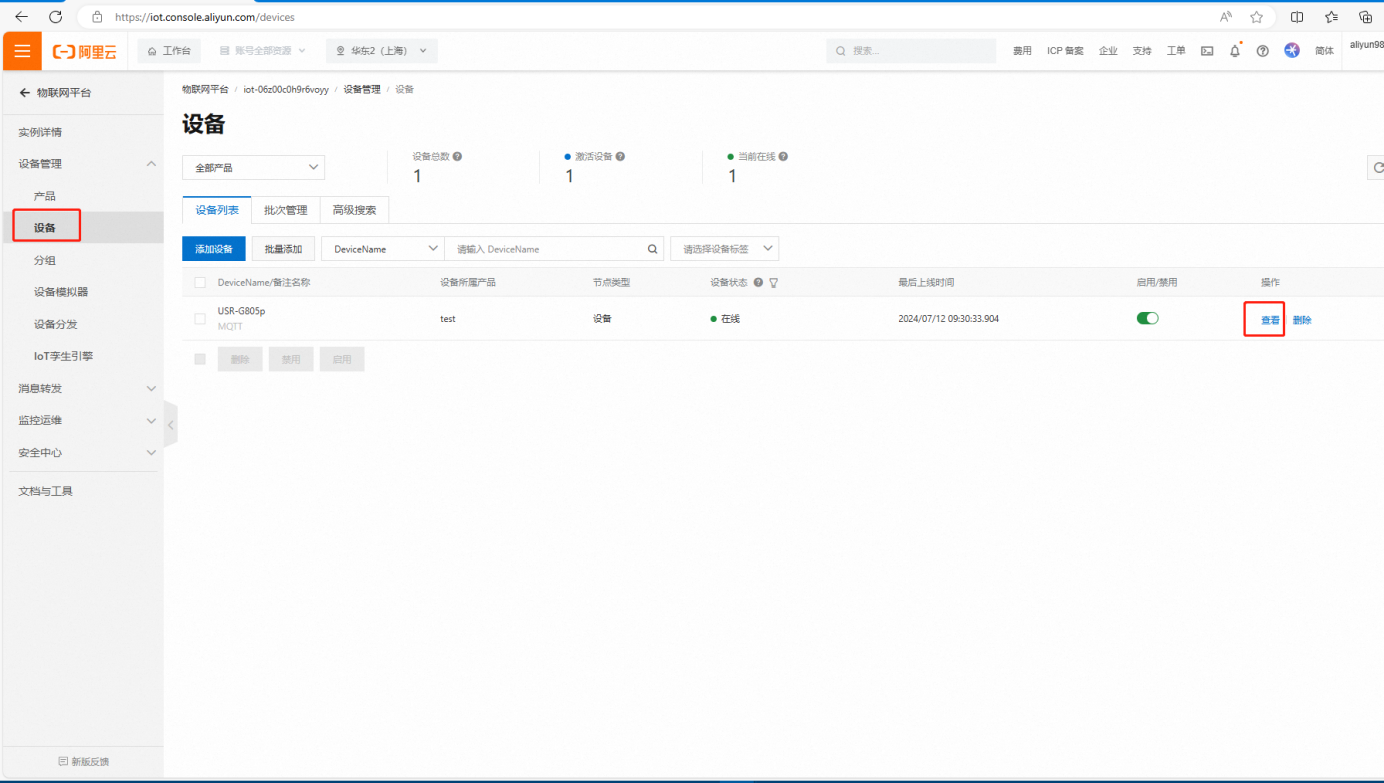

（1）點擊設備，點擊查看

（2）點擊Topic列表，點擊發布消息

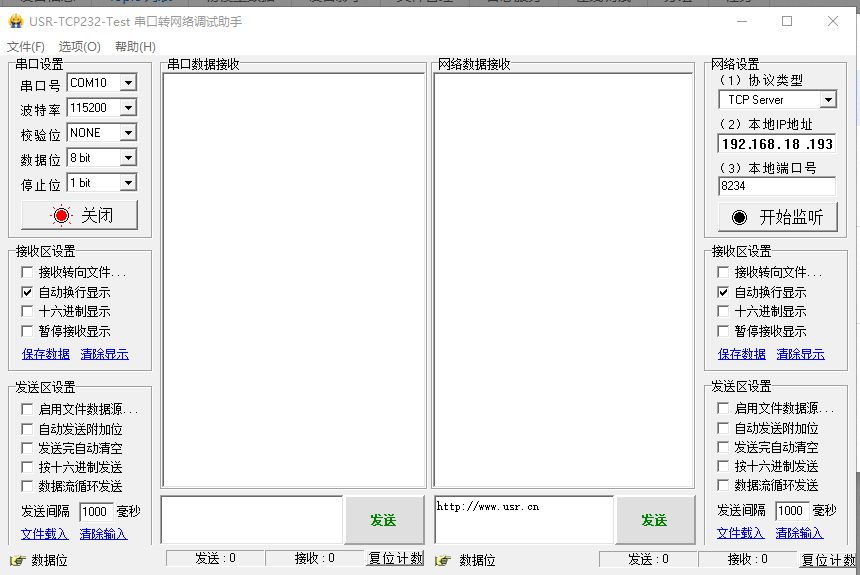

（3）打開一個串口助手，串口參數設置和USR-G805p串口參數一致，做串口數據接收和發送。

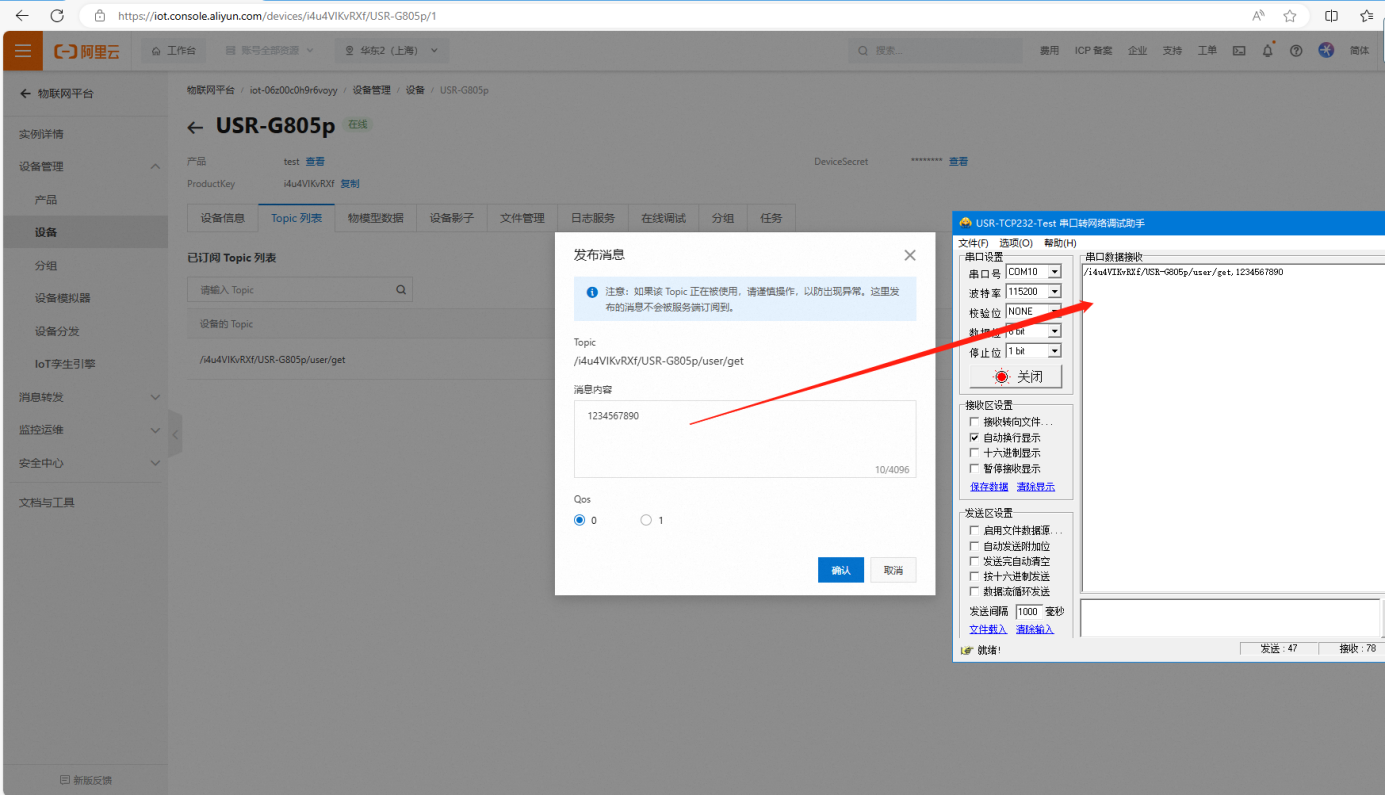

（4）使用阿里云平臺發布的消息1234567890，被USR-G805p訂閱到，并通過USR-G805p串口發給串口端，數據格式是格式化輸出，串口助手接收帶格式的數據/i4u4VIKvRXf/USR-G805p/user/get,1234567890

3、數據發布測試

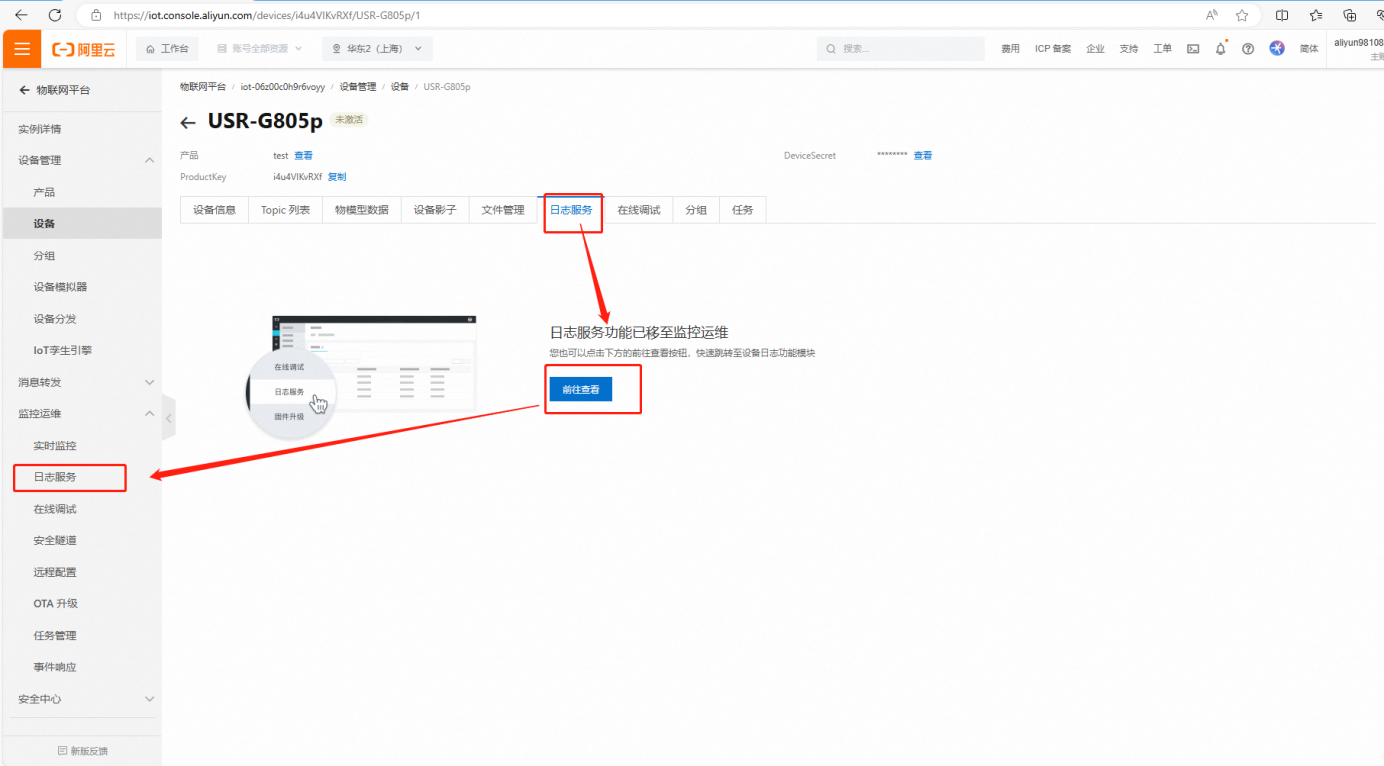

（1）點擊設備，點擊日志服務

（2）發布消息格式

通過串口向發服務器更新設備狀態時，需遵循如下數據格式：

示例：/i4u4VIKvRXf/USR-G805p/user/update,0,1234567890

（注：“,”為英文輸入法下的格式）

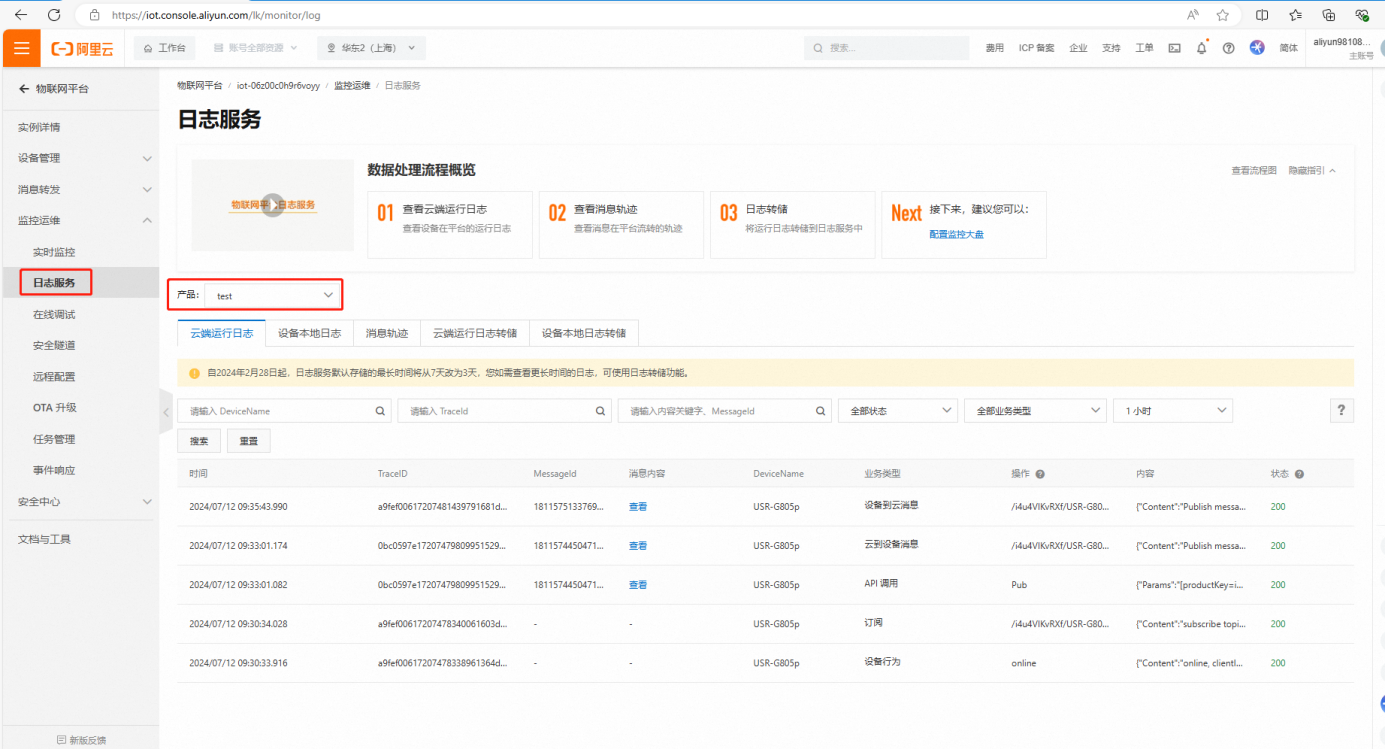

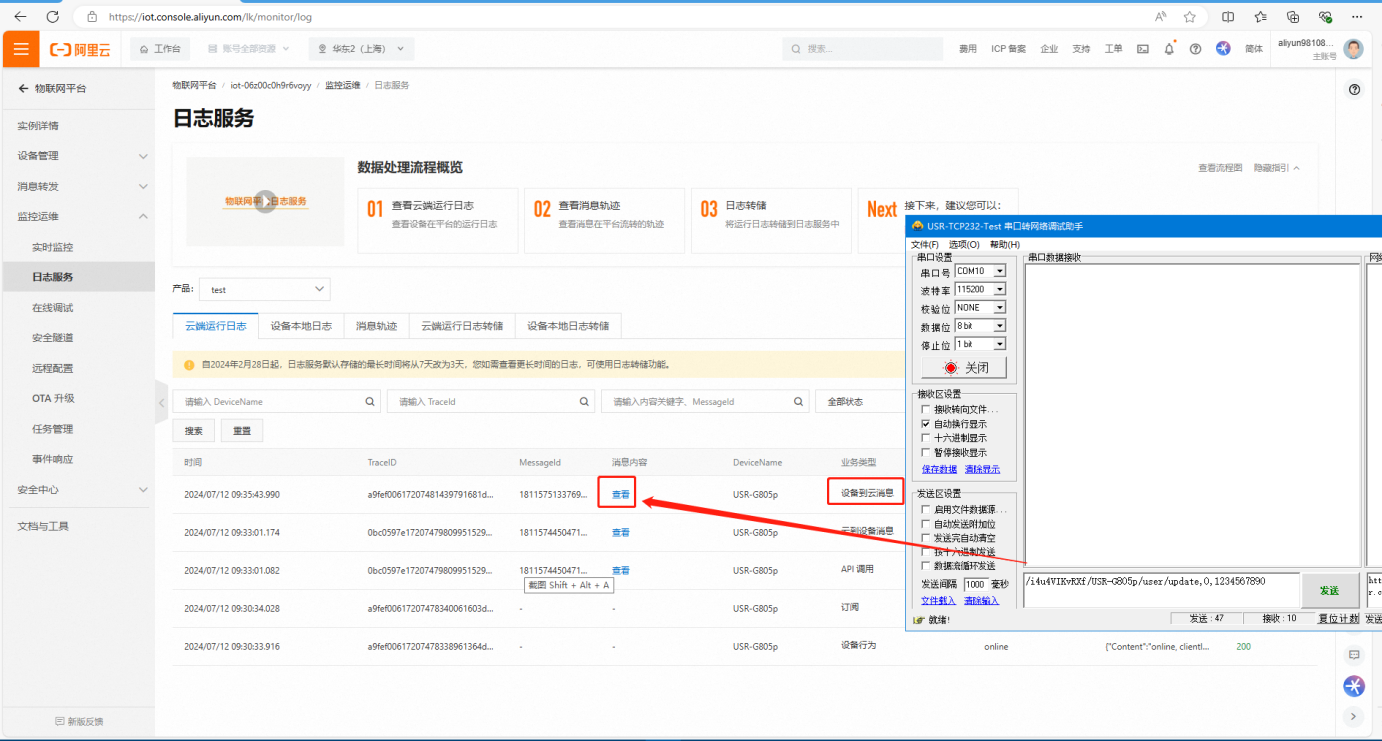

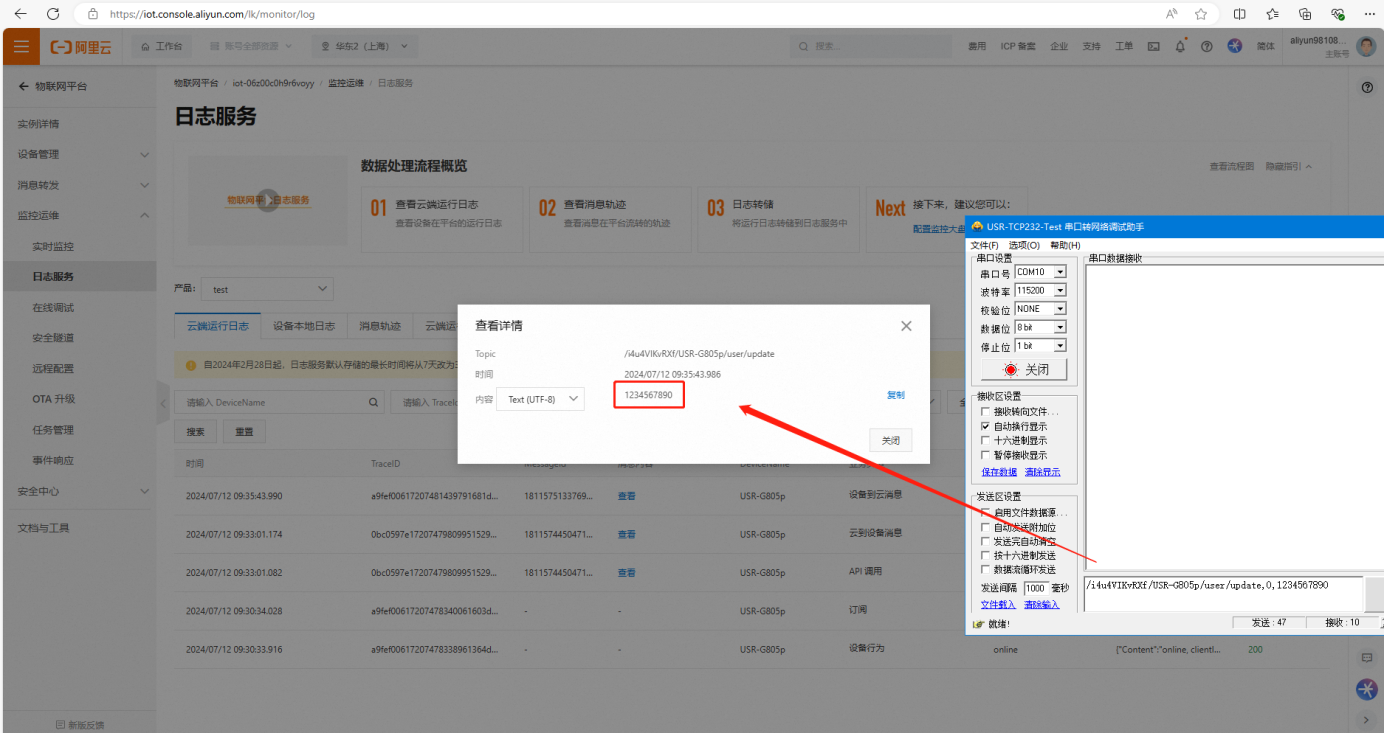

（3）USR-G805p使用串口助手發送數據/i4u4VIKvRXf/USR-G805p/user/update,0,1234567890，發送完成之后，我們在阿里云平臺可以通過日志服務，點擊查看，看到USR-G805p串口發到阿里云的數據1234567890。

編寫人：金志方 編寫日期：2024-07-12

審核人：金志方 審核日期：2024-07-12

訂正版本：V1.0 訂正內容：初稿
