RS232串口服務器的測試說明：
本測試是模塊默認設置連接電腦測試通信。
測試目的：
測試模塊的通信是否正常。
一、要下載的軟件
說明書：http://www.0575400.com/Download/361.html
設置軟件：http://www.0575400.com/Download/257.html
測試軟件：http://www.0575400.com/Download/27.html
虛擬串口軟件：http://www.0575400.com/Download/31.html
二、設備默認參數
項目 |
內容 |
用戶名 |
admin |
密碼 |
admin |
模塊的IP地址 |
192.168.0.7 |
模塊的子網掩碼 |
255.255.255.0 |
模塊的默認網關 |
192.168.0.1 |
工作方式 |
TCP Client |
本地端口 |
20108 |
連接目標IP |
192.168.0.201 |
串口波特率 |
115200 |
串口參數 |
None/8/1 |
連接目標端口 |
8234 |
三、測試
1.將 302(USR-TCP232-302簡稱)通過串口線(或USB 轉RS232串口線)與計算機相連接，通過網線將 302 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給302供電。觀察302網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

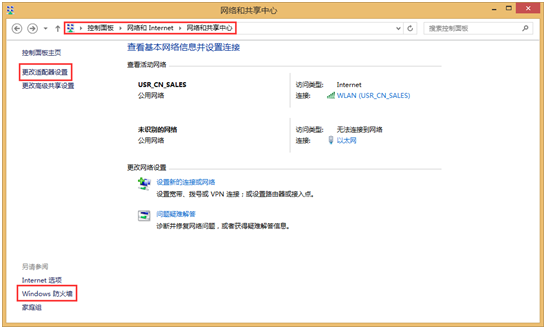

2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

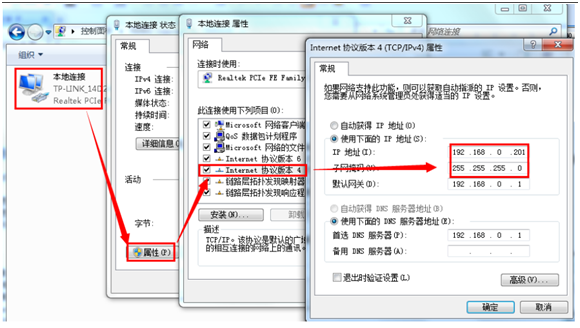

3.給電腦設置靜態IP，要與302的IP在同一個網段(302默認參數見表1)。

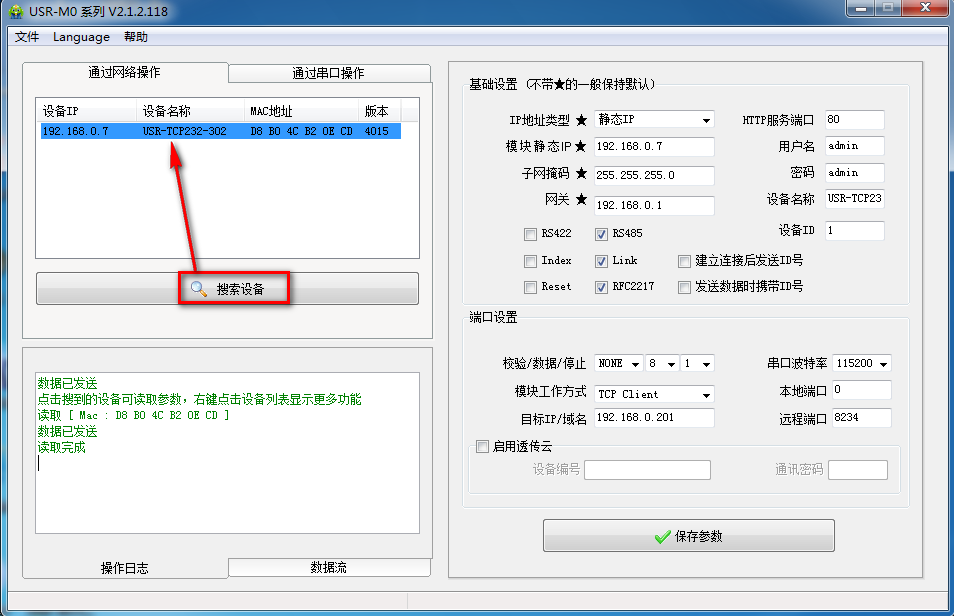

4.打開設置軟件
點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。
5.在設備管理器中查看端口信息，確定302串口使用的串口號，如下圖所示電腦端口號為COM17。

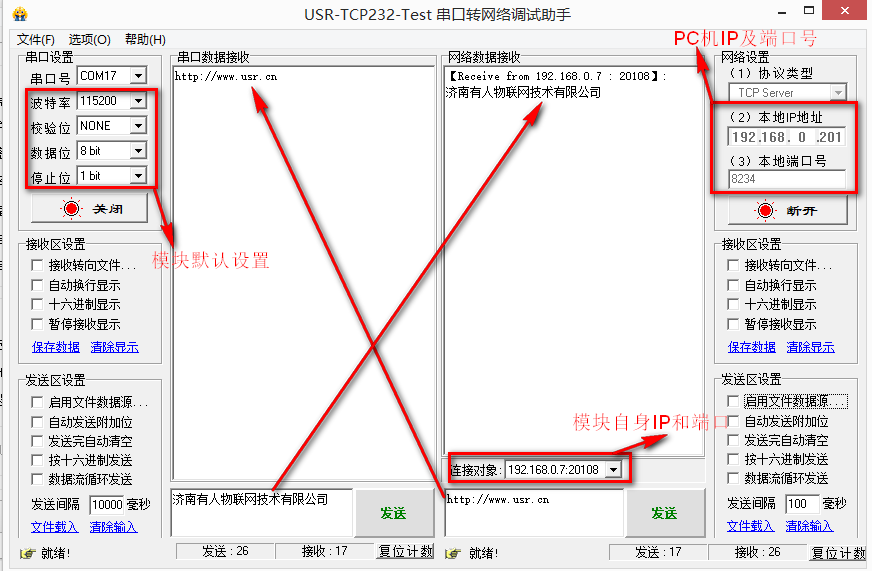

6.打開USR_TCP232_TEST軟件
將軟件串口設置中的串口號配置為COM17。由于設備默認協議類型為TCP SERVER,所以電腦端連接設備需要設置為TCP CLIENT連接設備。目標IP設置為IP：192.168.0.7，目標端口號為302端口1的本地端口號：23，點擊連接。
端口號：8234

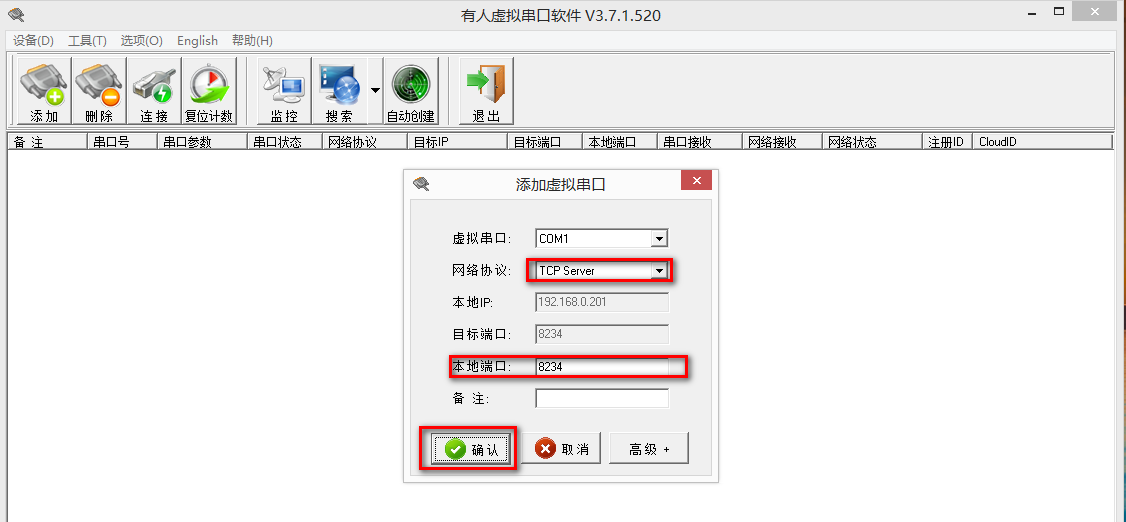

7.如何使用虛擬串口軟件
打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述302設備采用TCP Client協議，所以此處網絡協議設置為TCP Server。本地端口設置為8234。然后點擊“確定”，建立虛擬串口COM1。

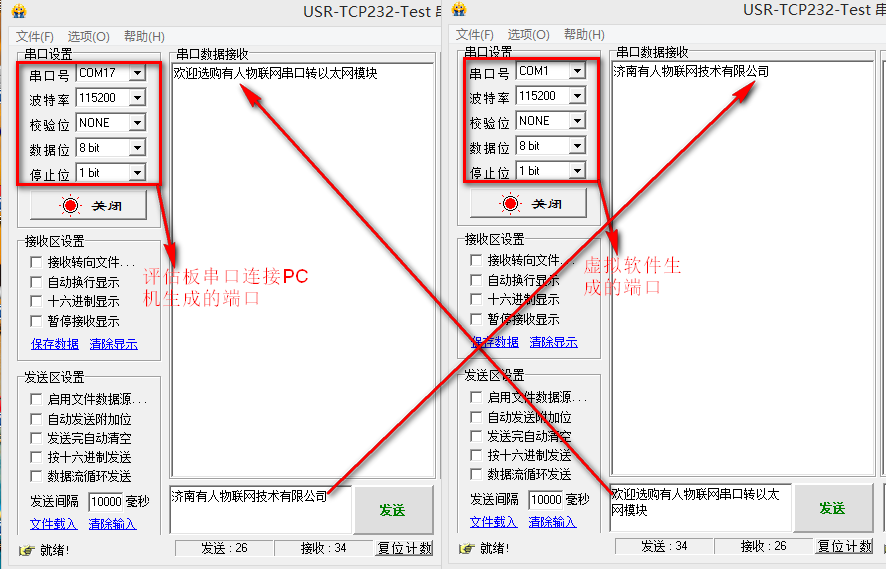

打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
四、幾種常用的聯網通信方式(暫無)
302連接路由器實現局域網通信的設置方法
302透明傳輸實現方法
302連接公網服務器設置方法
302使用花生殼動態域名結合路由器端口映射實現類似公網服務器功能
302無公網IP時使用花生殼內網映射實現外網數據采集
302使用透傳云實現一對多的數據透傳
302使用透傳云實現一對一的數據透傳
302使用HTTP GET方式向網頁服務器提交數據
302使用HTTP POST方式向網頁服務器提交數據
五、常見問題及解決辦法
1、網口燈不亮，無法通信。
答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器
2、測試中串口通信不上，沒有正確返回。
答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉RS232是否正常。
3、無法用串口配置參數。
答：串口配置參數出廠是不允許，需要打開配置網頁勾選允許串口配置參數才能使用。
4、如何恢復出廠設置
答：a.硬件恢復出廠設置:串口服務器上reload按鍵，長按5~10s恢復。
b.軟件恢復出廠設置:通過設置軟件的設置功能恢復出廠或是通過網絡協議發送恢復出廠設置指令。
c.AT指令恢復出廠設置:進入AT指令模式，通過指令AT+RELD恢復出廠。
