兩個USR-W660 實現AP對STA一對一透?jìng)魇纠?/span>

一、資料下載

USR-W660 資料官網下載鏈接：http://www.0575400.com/Product/402.html

網絡調試助手 串口調試助手二合一http://www.0575400.com/Download/27.html

二、硬件連接

1、所需物品

USR-W660 產品 2個

12V/3A電源適配器 2個

USB-RS232串口線 2條

筆記本電腦 1臺

2、硬件連接

兩個USR-W660的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

3、查看端口號

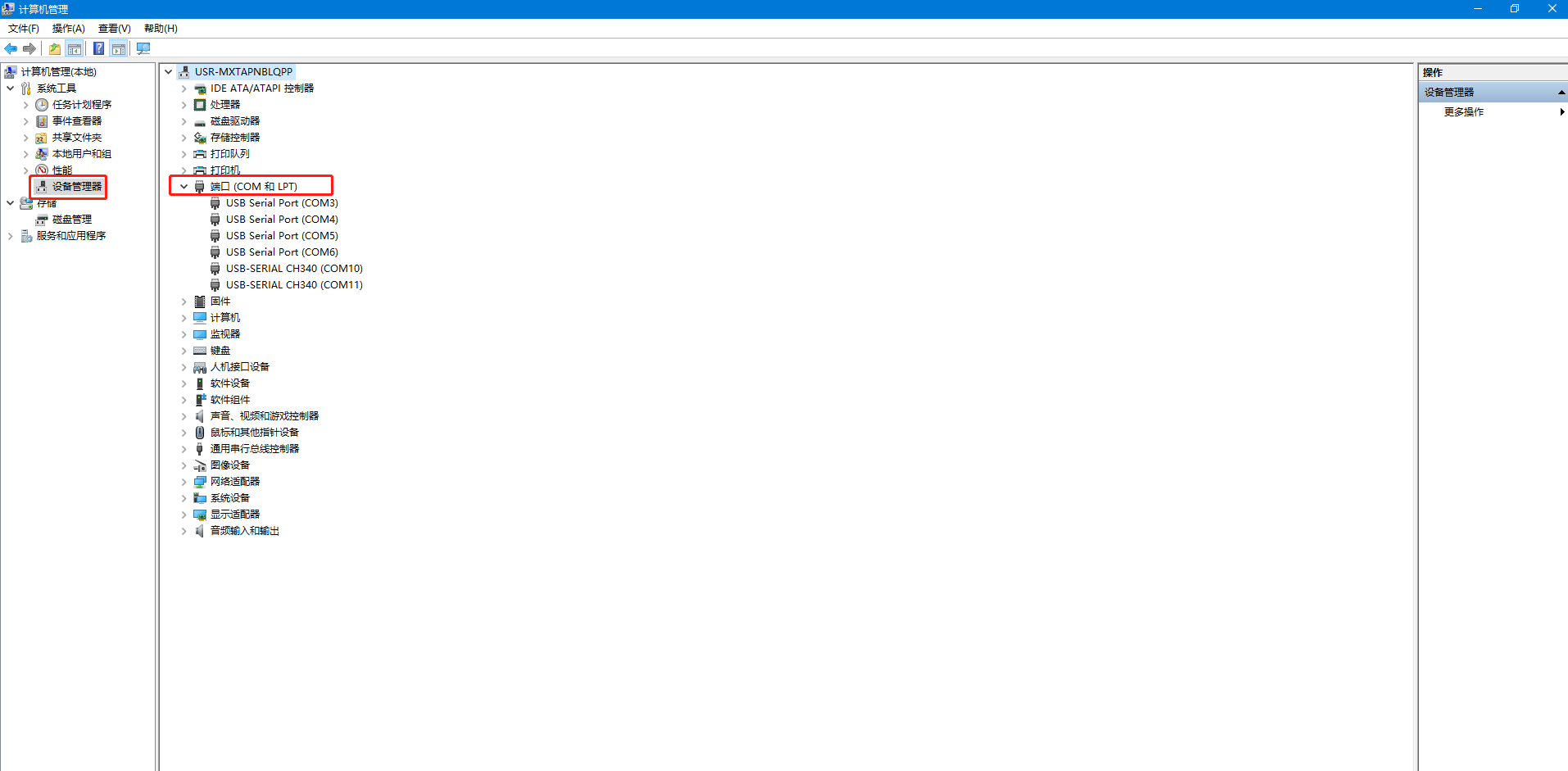

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看2個USR-W660的USB-RS232串口線COM口號，COM3，COM4。

三、1號USR-W660的AP參數設置

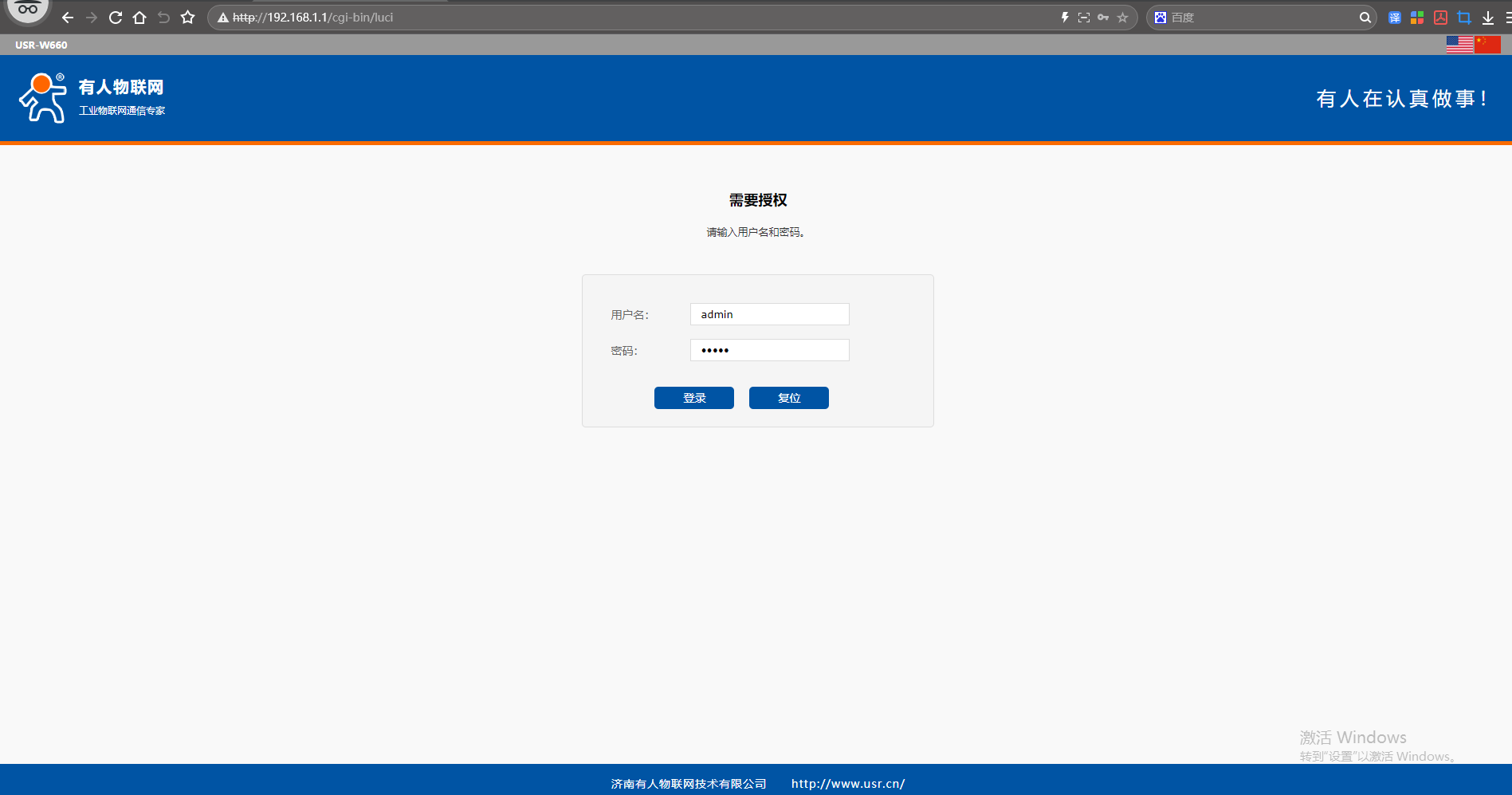

1、電腦無線網卡，搜索連接1號USR-W660的WiFi名稱，USR-W660-60A5，瀏覽器輸入192.168.1.1登陸W660的網頁。登陸網頁的用戶名和密碼都是admin。

2、查看網絡--LAN口的參數

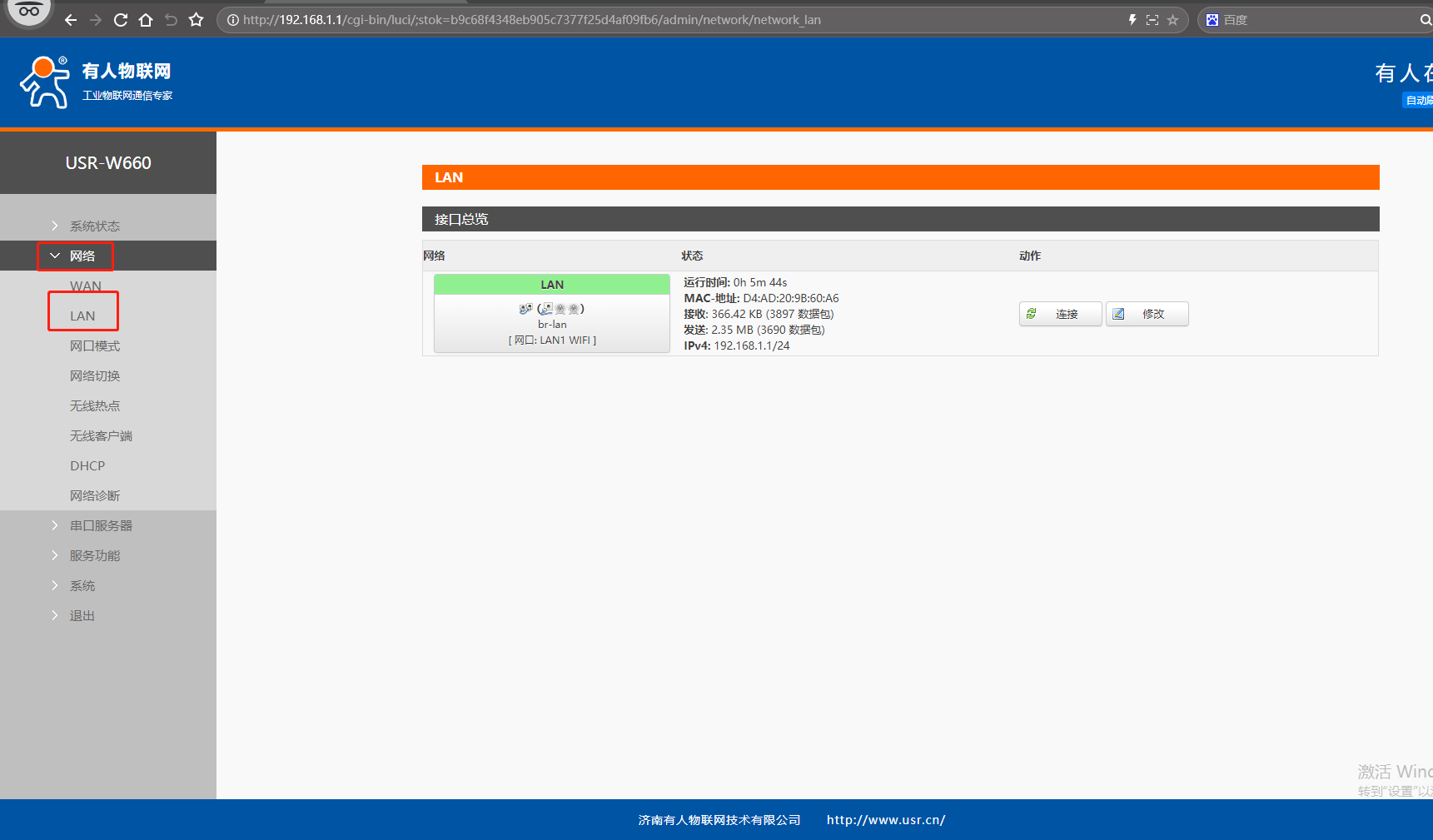

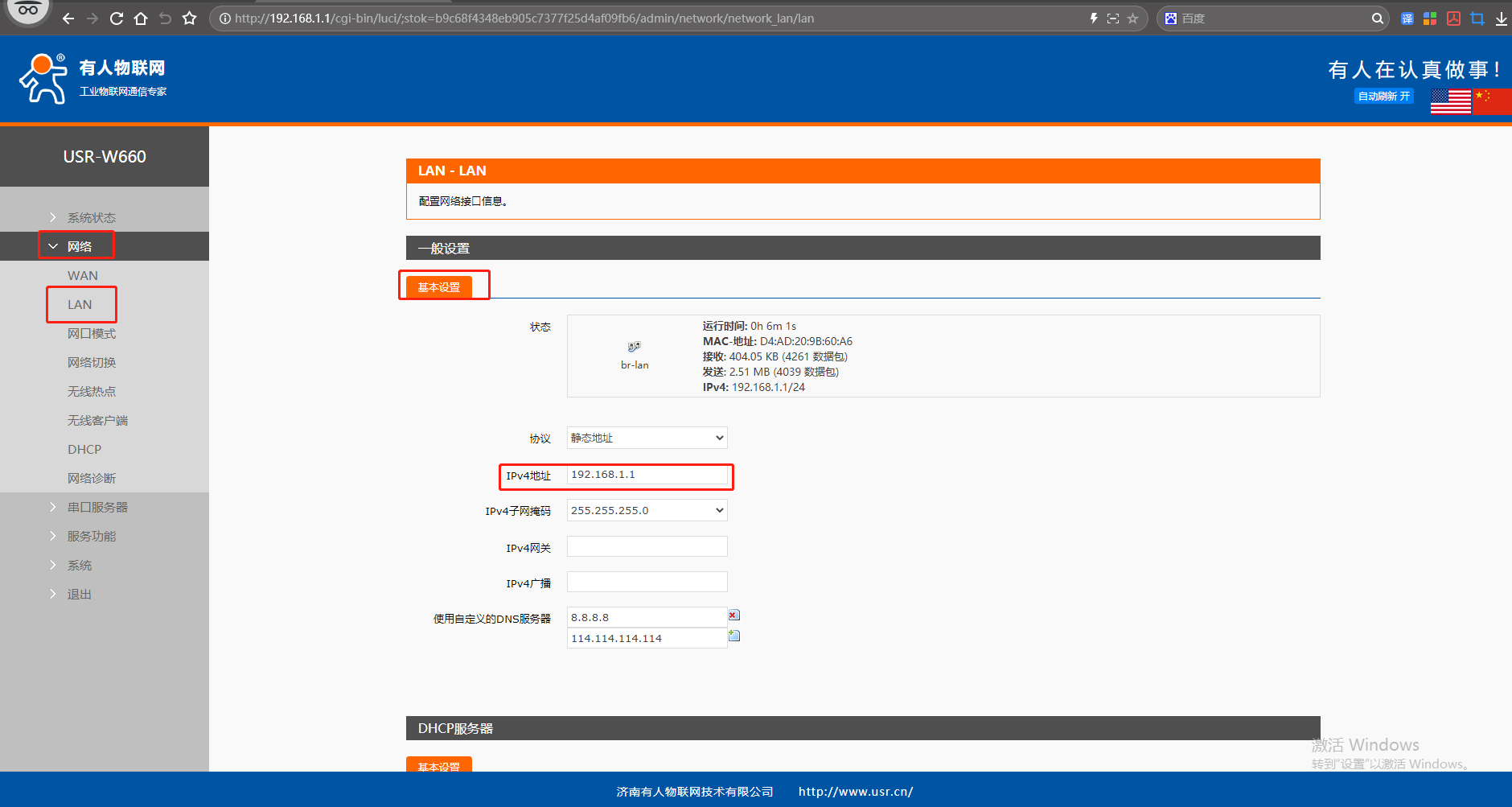

網頁點開網絡，點擊LAN，點擊修改，LAN口的基本設置，可以查看USR-W660做AP模式的IP是192.168.1.1。也可以根據現場應用實際修改。

3、設置網絡--無線熱點的參數

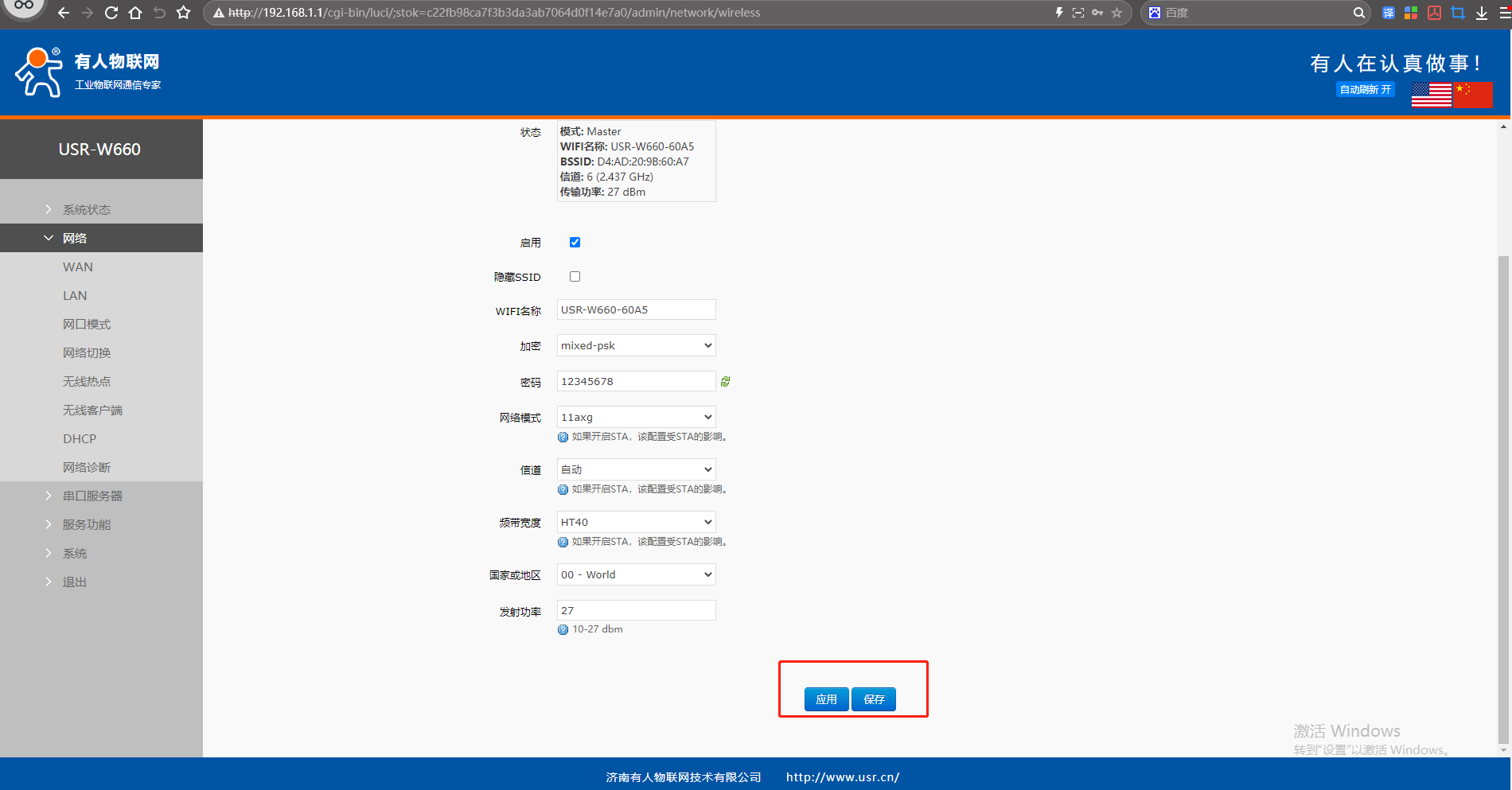

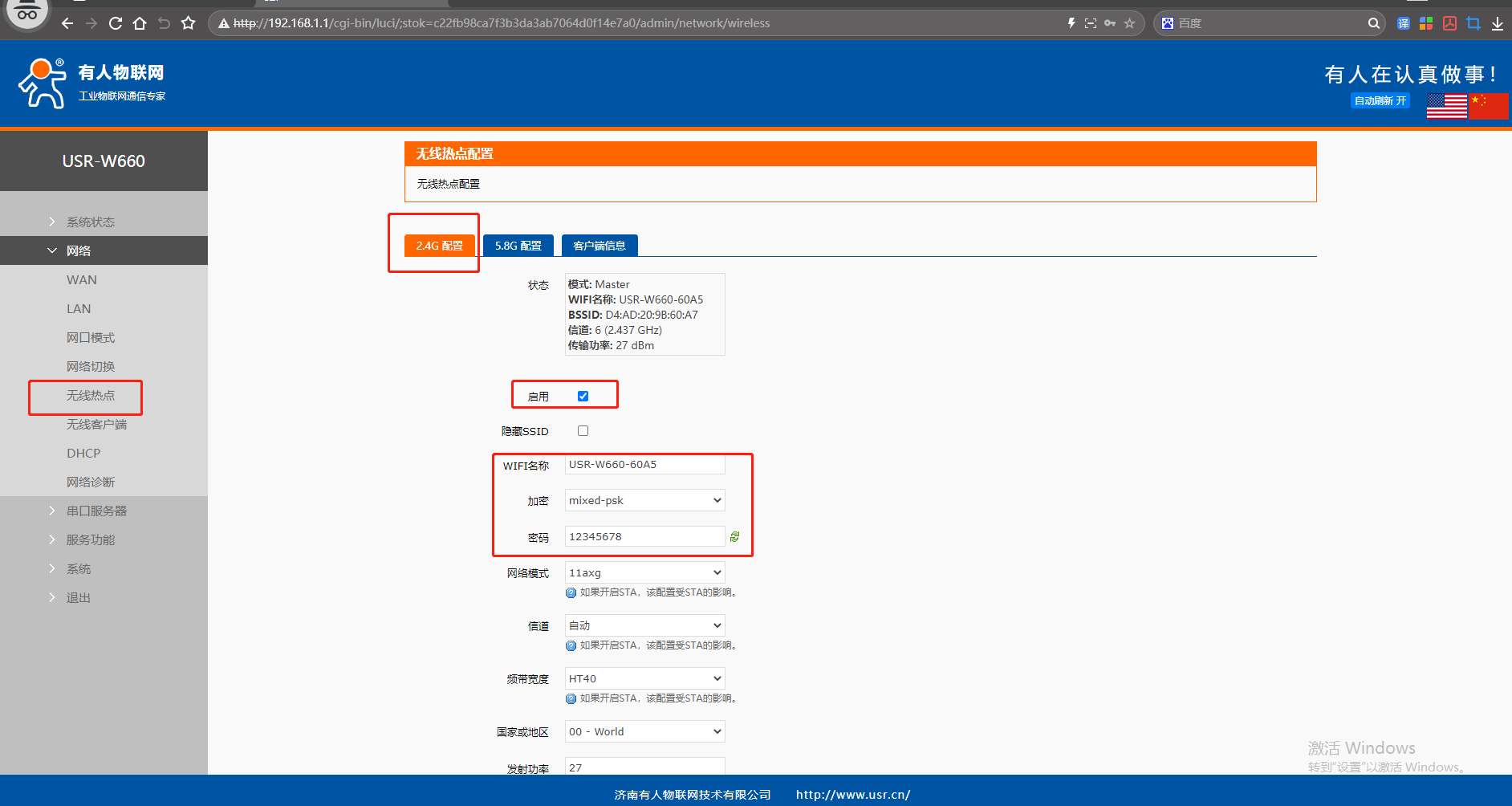

網頁點開網絡，點擊無線熱點，點開2.4G配置，勾選啟用，WIFI名稱是USR-W660-60A5，加密選擇mixed-psk，密碼設置12345678。

點擊應用，需要重新連接WiFi名，輸入密碼連接。點擊保存，網頁參數都設置完，統一重啟。

4、設置串口服務器--串口設置的參數

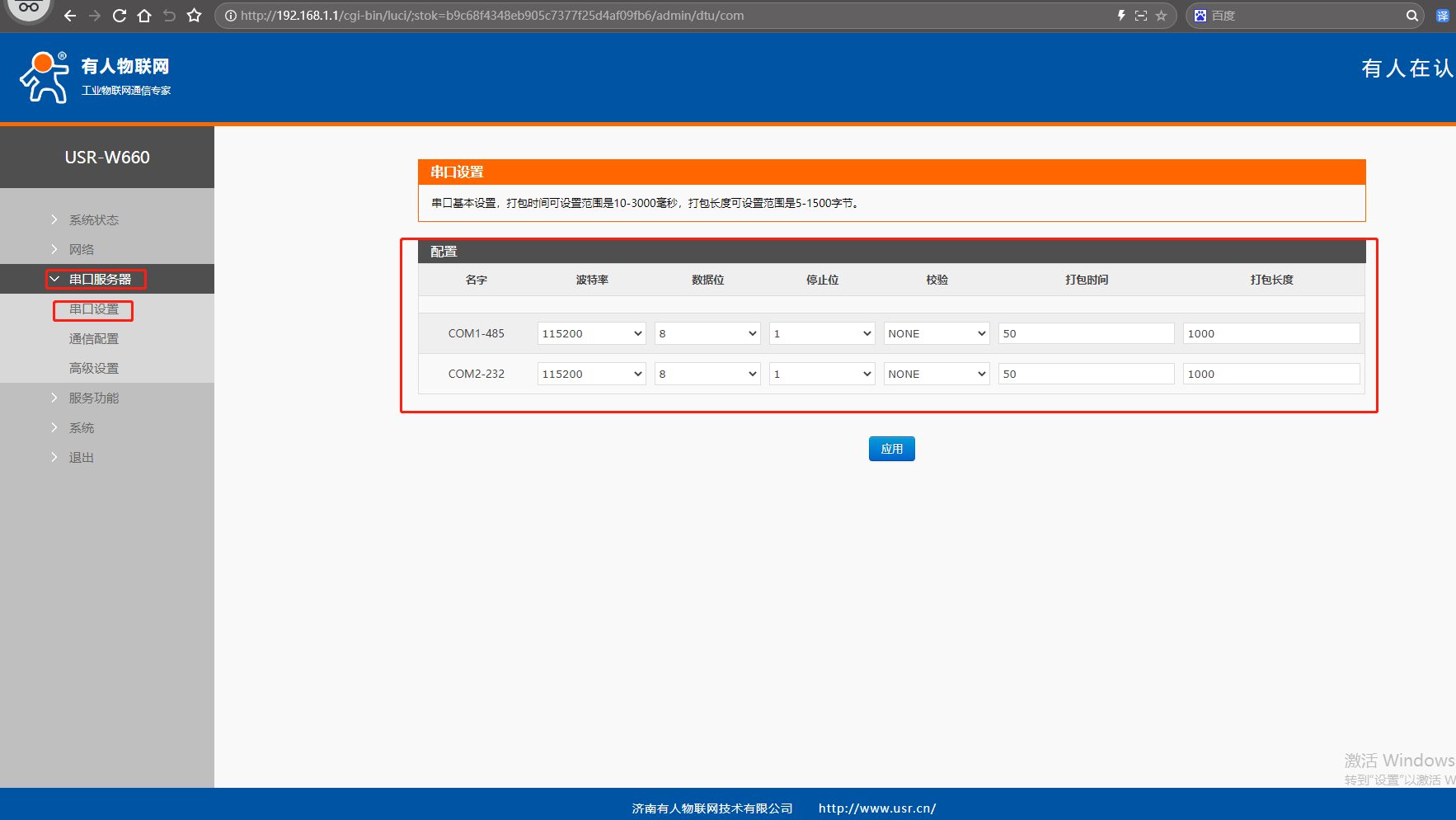

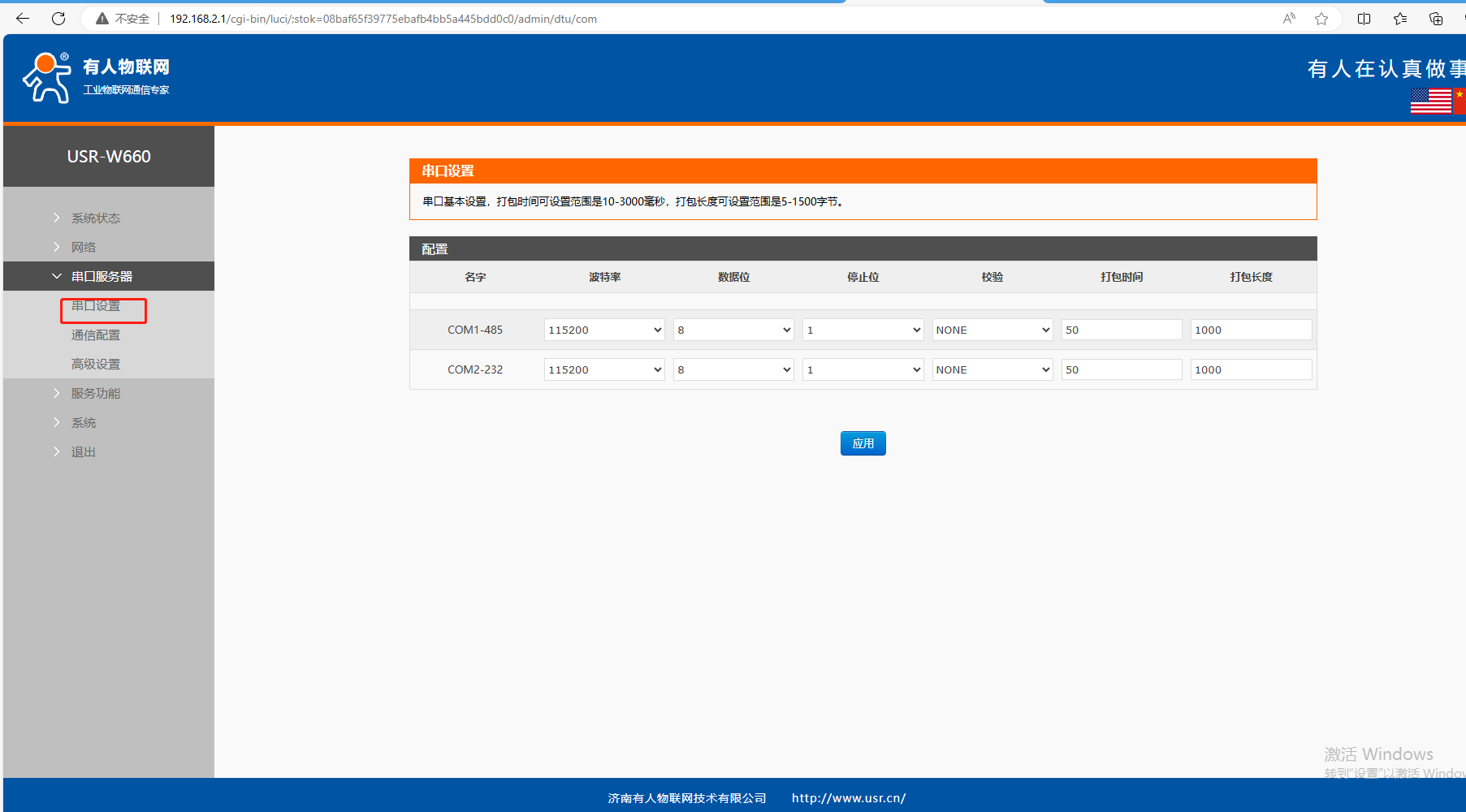

網頁點開串口服務器，點擊串口設置，這里可以對USR-W660的485或者232串口參數進行修改設置。本案例使用默認波特率115200。

5、設置串口服務器--通信配置的參數

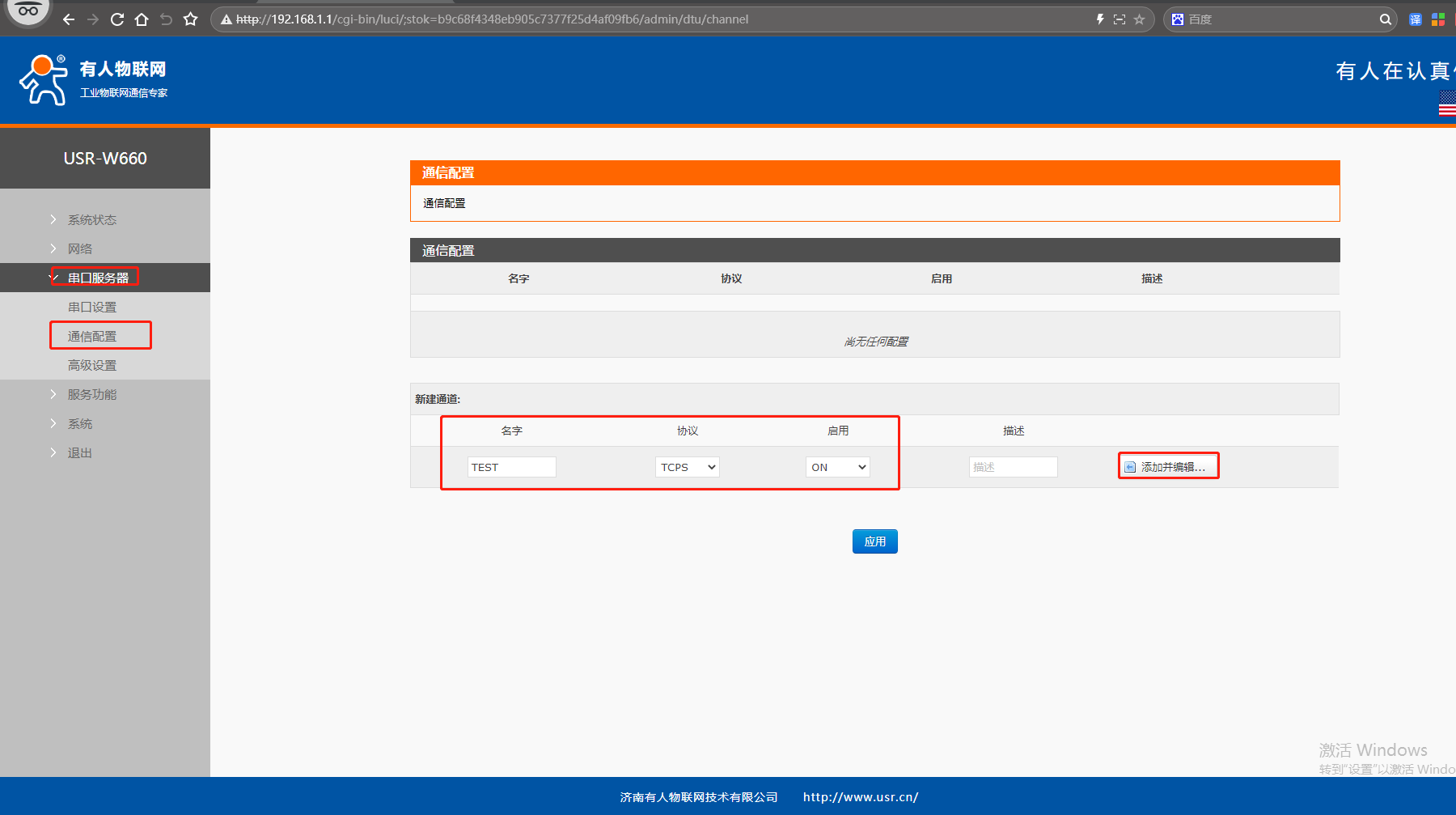

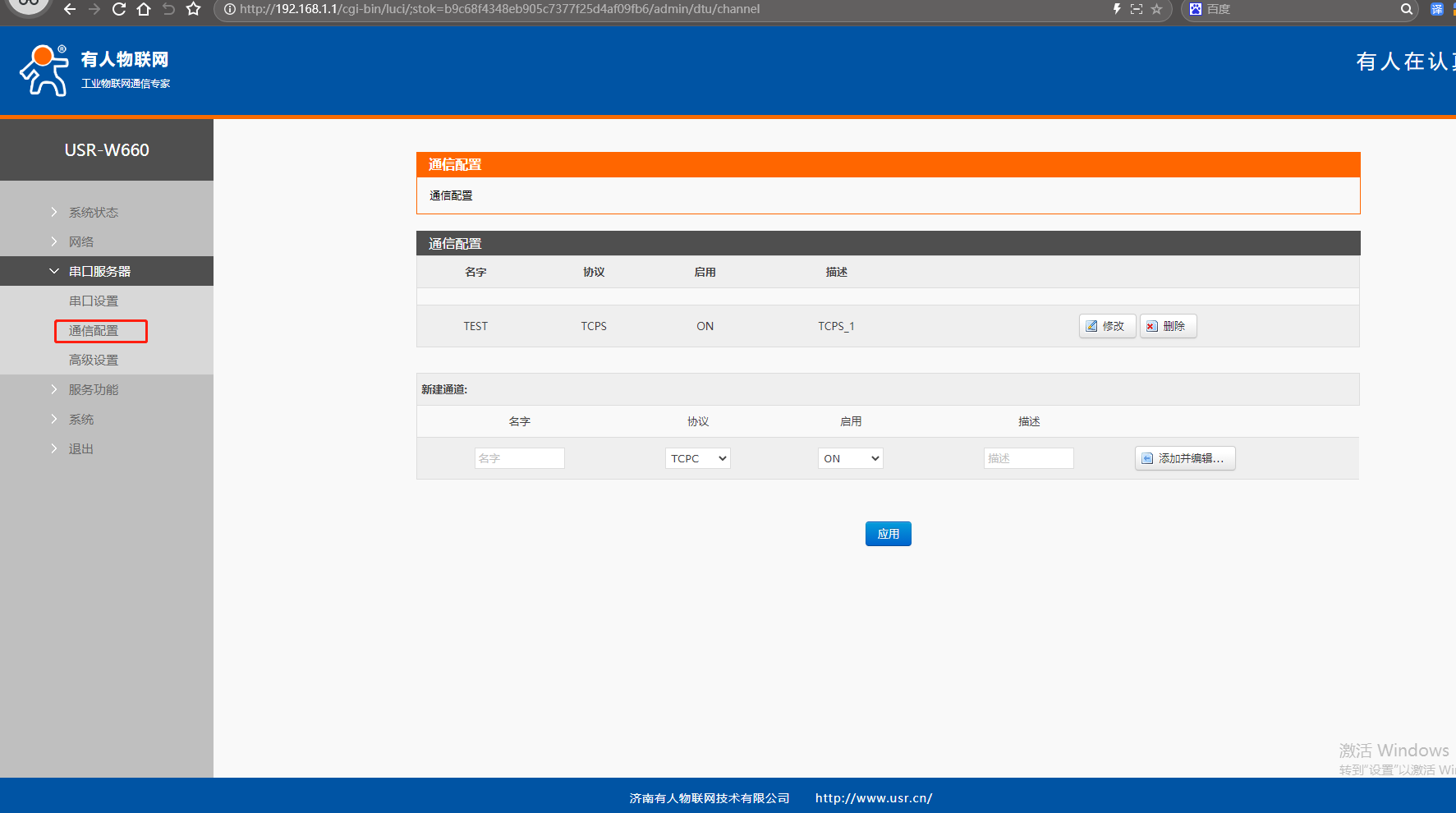

（1）網頁點開串口服務器，點擊通信配置，USR-W660 AP模式，做TCP server服務器，網頁新建通道，名字TEST，協議TCPS，啟用ON，點擊添加并編輯。

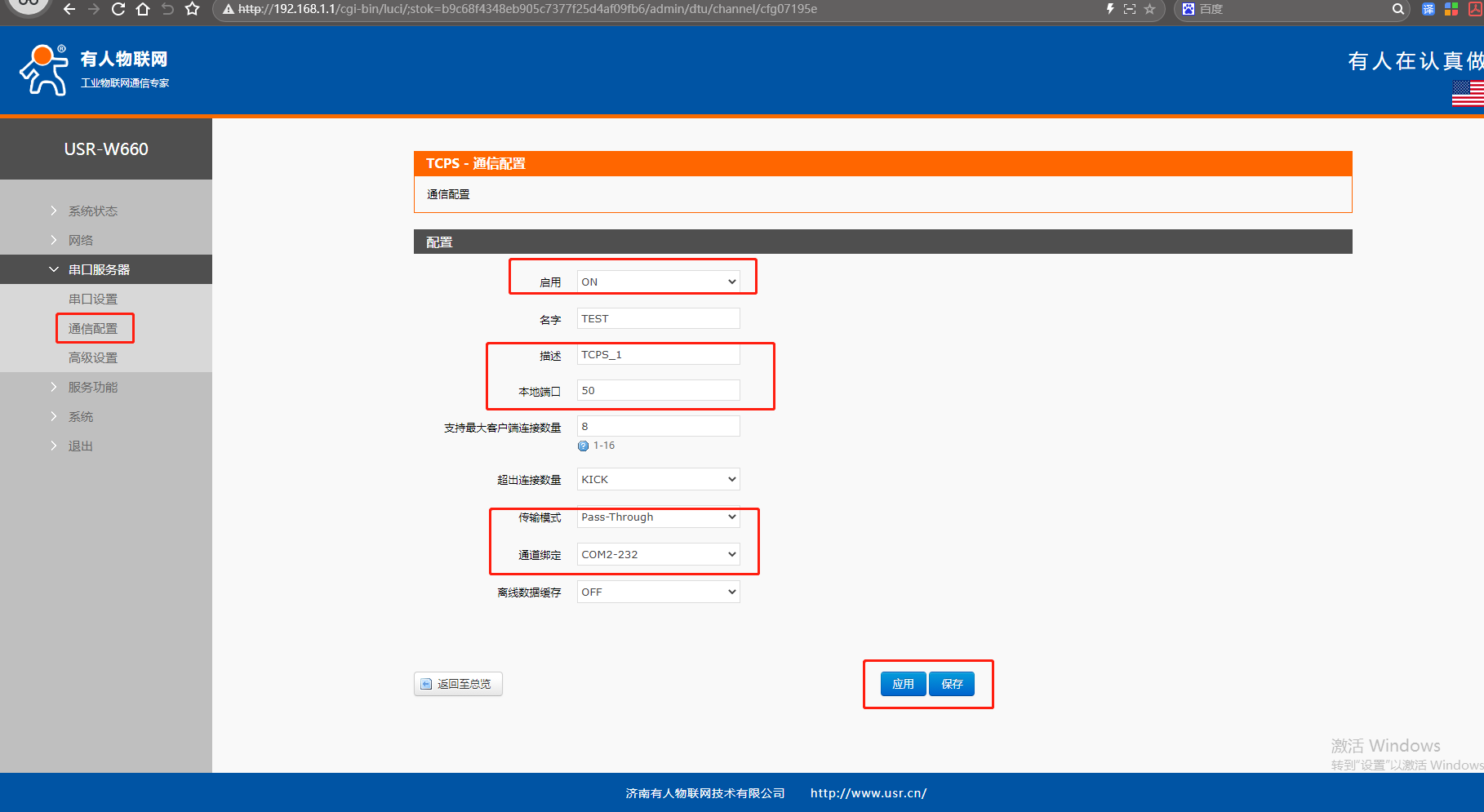

（2）本地端口設置50，傳輸模式選擇Pass-Through,通道綁定選擇COM2-232。

點擊應用、保存。

6、網頁重啟USR-W660

網頁點開系統，點擊重啟，點擊執行重啟。

四、2號USR-W660的STA參數設置

1、電腦無線網卡，搜索連接2號USR-W660的WiFi名稱，USR-W660-B3C1，瀏覽器輸入192.168.1.1登陸W660的網頁。登陸網頁的用戶名和密碼都是admin。

2、設置網絡--LAN口的參數

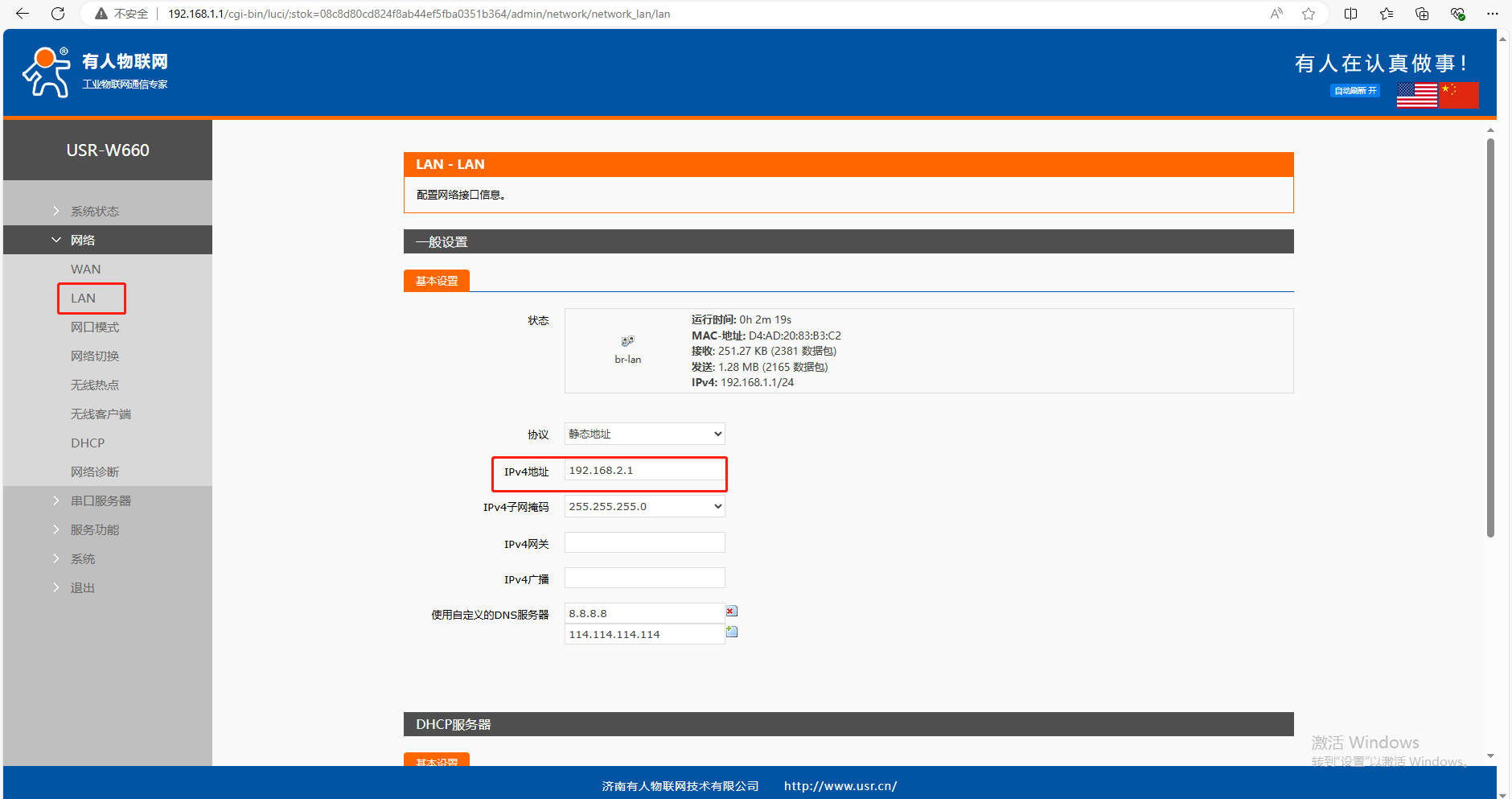

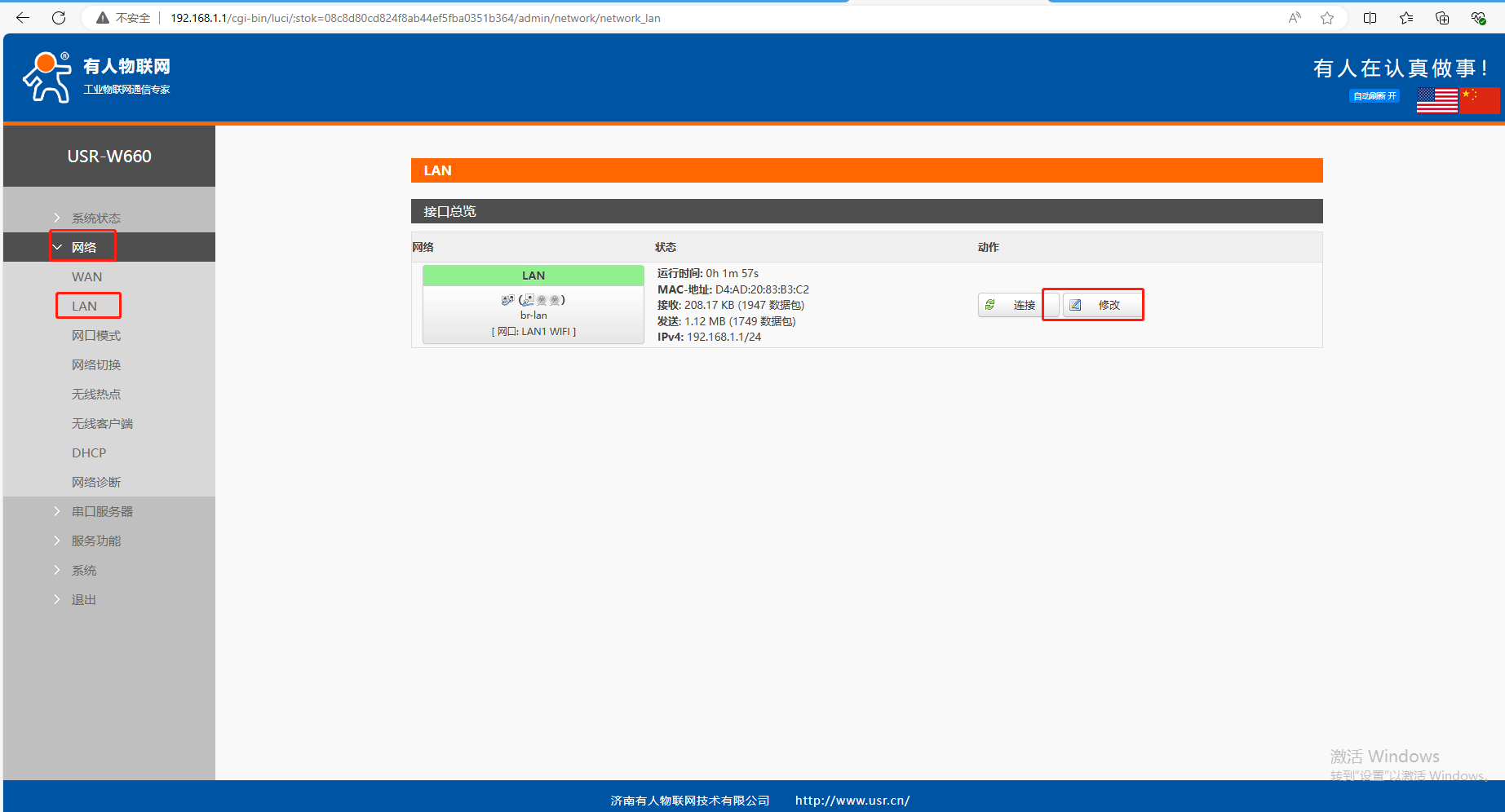

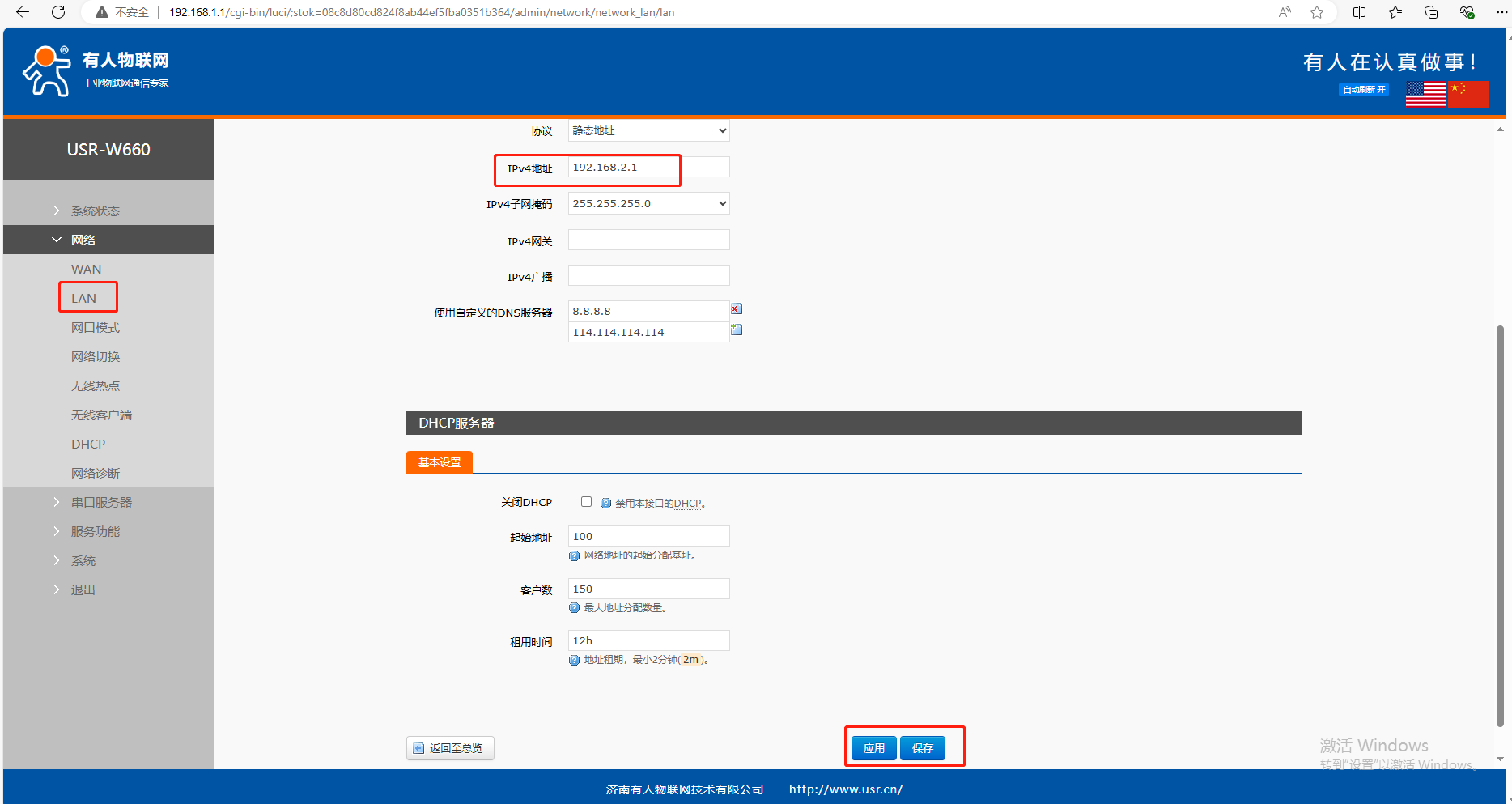

網頁點開網絡，點擊LAN，點擊修改，LAN口的基本設置，USR-W660做STA模式，IP不要和AP的USR-W660設置同網段，所以將IP改為其他網段IP 192.168.2.1。

點擊應用、保存。

3、用修改后的IP 192.168.2.1登陸網頁

修改LAN口IP，點擊應用之后，需要重新連接WiFi，瀏覽器輸入192.168.2.1，重新登陸網頁。

4、設置網絡--無線客戶端的參數

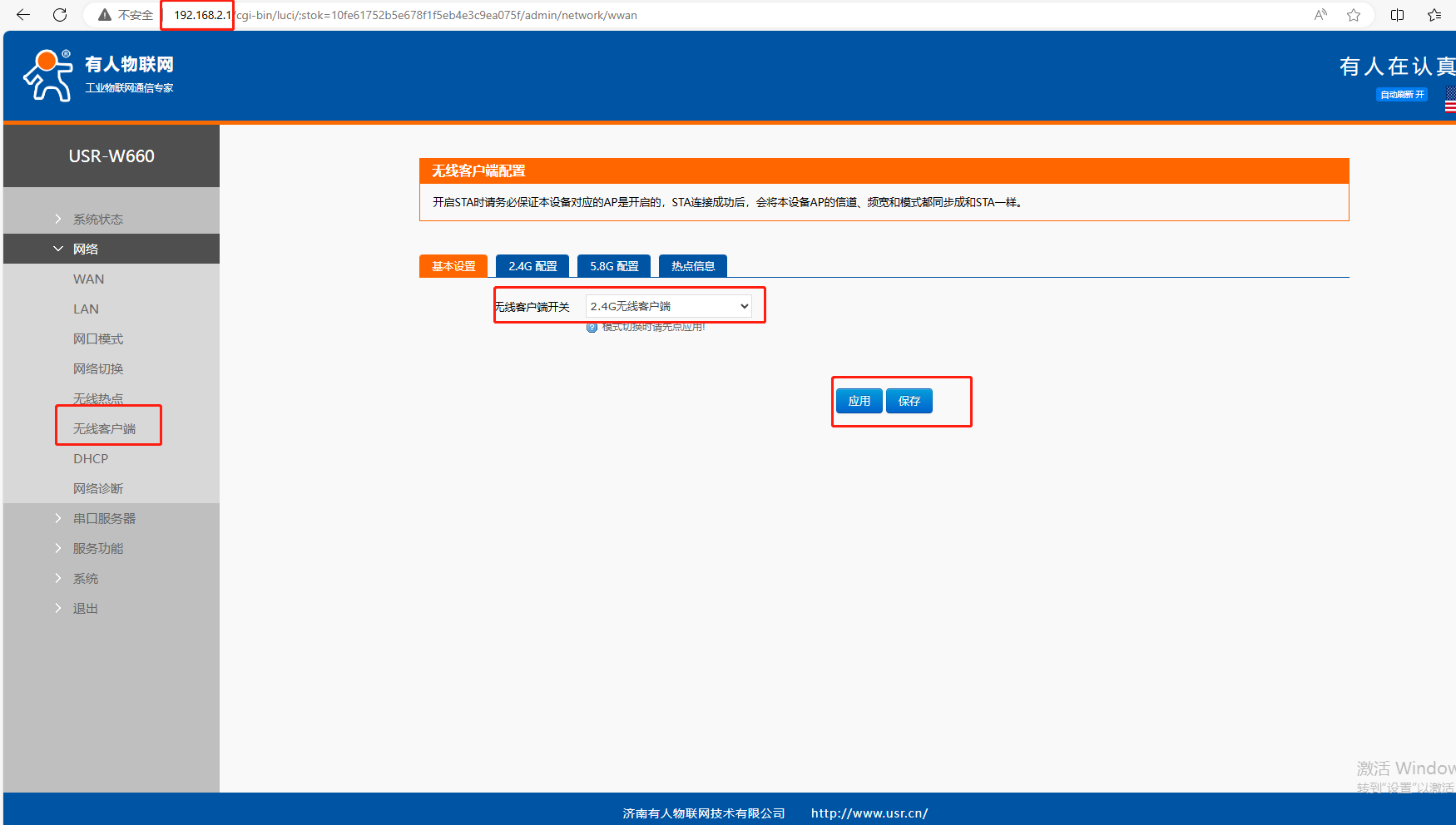

網頁點開網絡，點擊無線客戶端，點擊基本設置，無線客戶端開關，選擇2.4G無線客戶端，點擊應用、保存。

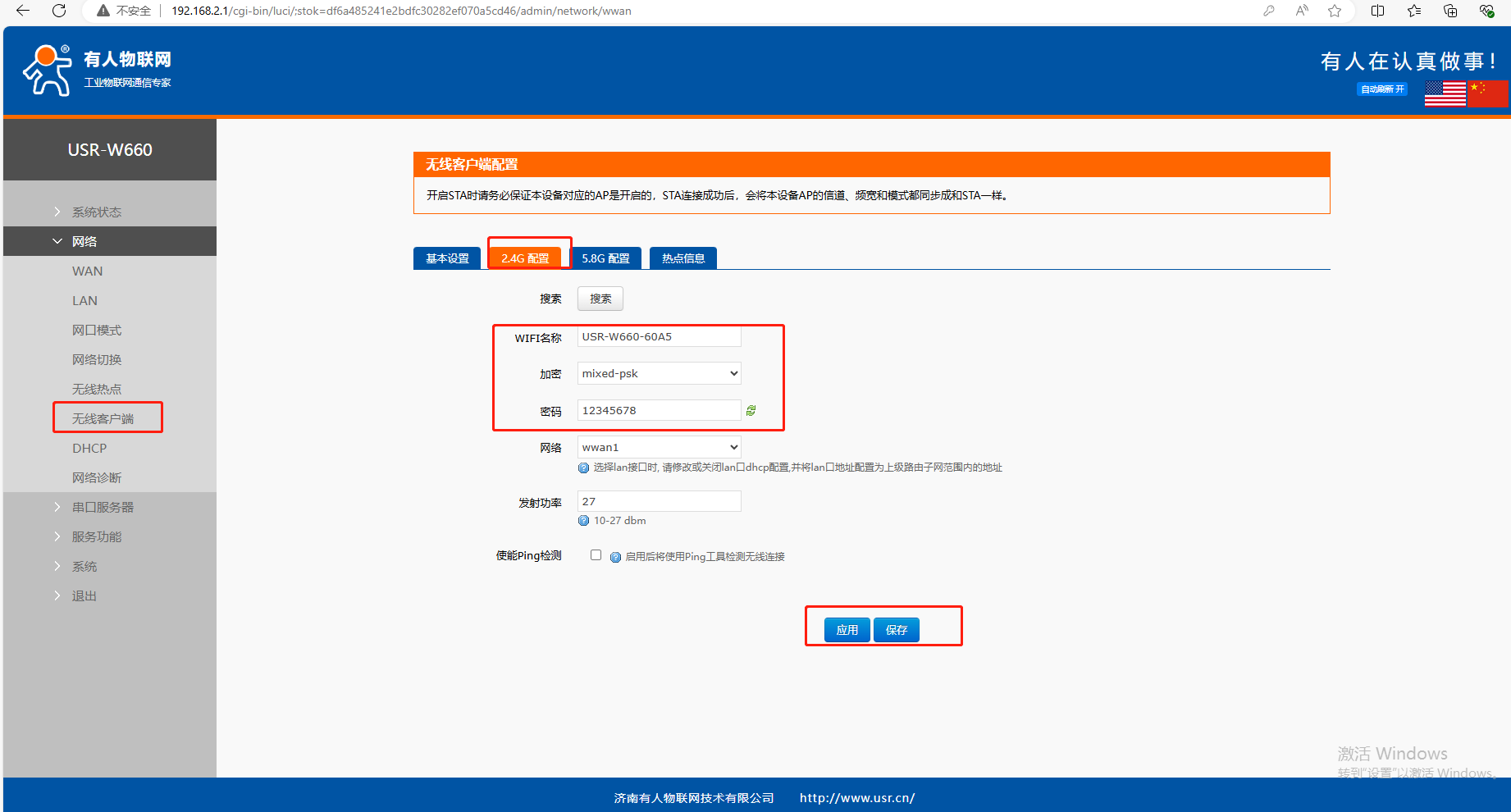

點擊2.4G配置，WiFi名稱填要連接的AP WiFi名，USR-W660-60A5，加密選擇mixed-psk，密碼設置12345678。點擊應用、保存。

5、設置串口服務器--串口設置的參數

網頁點開串口服務器，點擊串口設置，這里可以對USR-W660的485或者232串口參數進行修改設置。本案例使用默認波特率115200。

6、設置串口服務器--通信配置的參數

（1）網頁點開串口服務器，點擊通信配置，2號USR-W660 設置STA模式，做TCP Client客戶端，去連接1號USR-W660 做的TCP server 服務器。

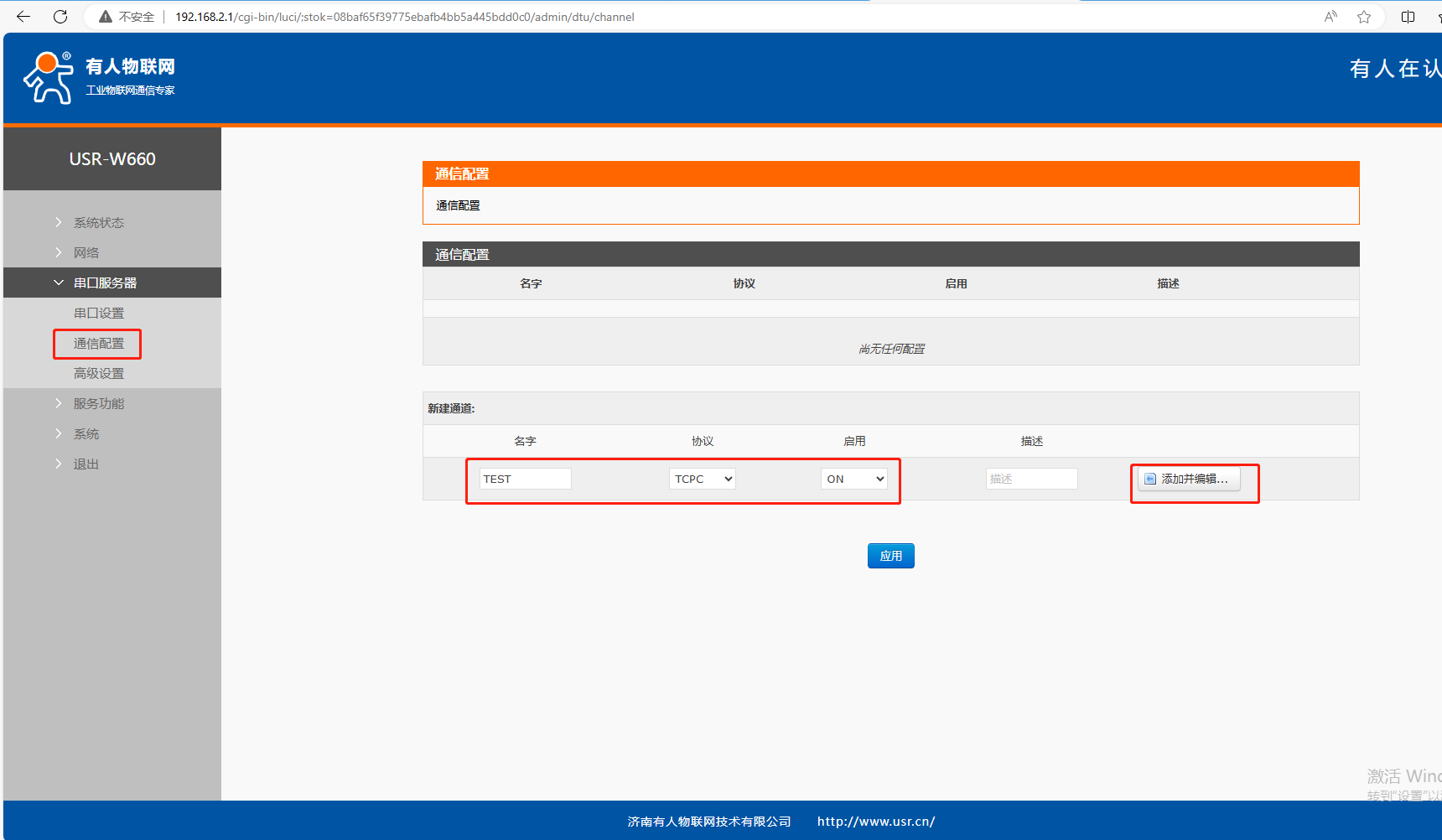

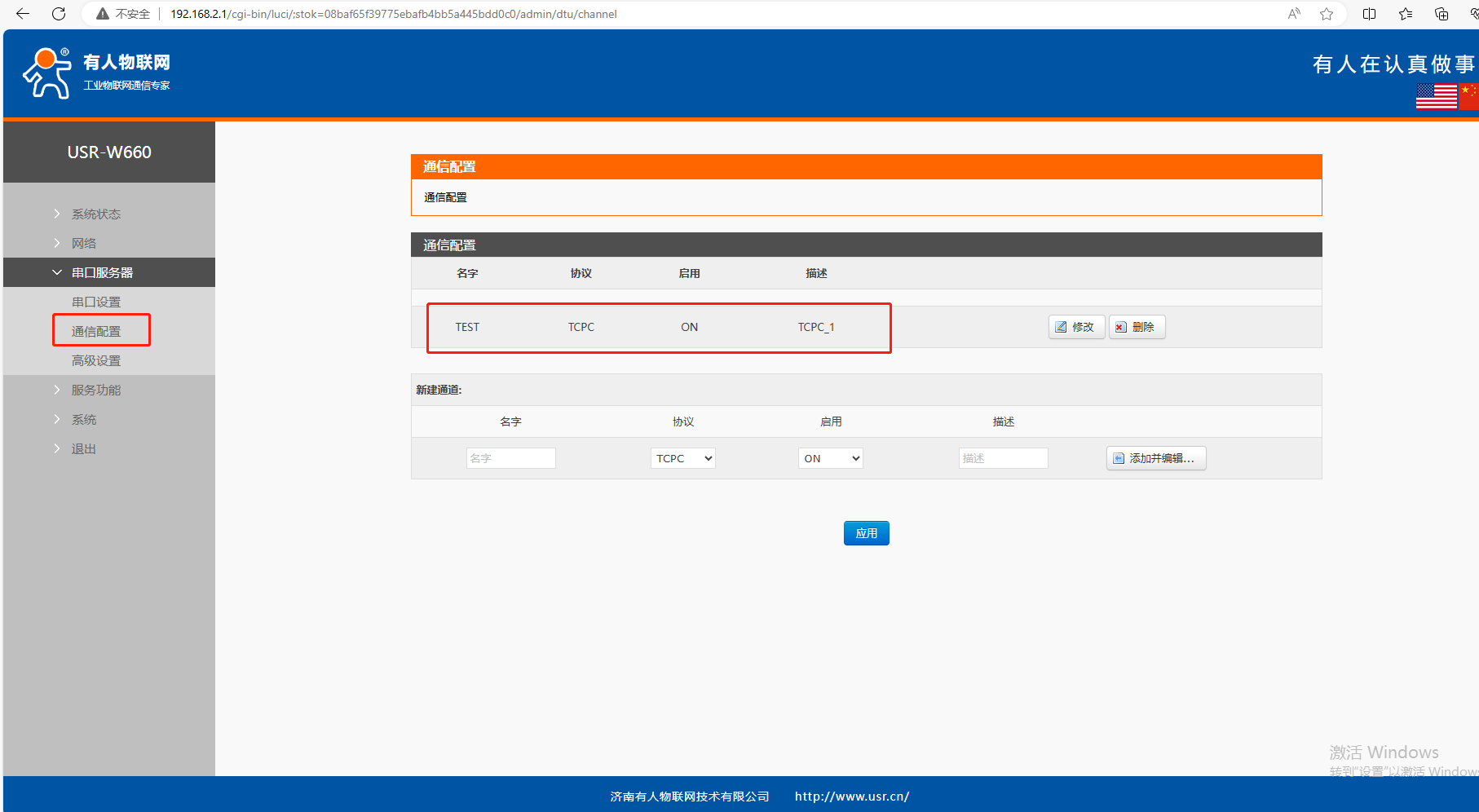

網頁新建通道，名字TEST，協議TCPC，啟用ON，點擊添加并編輯。

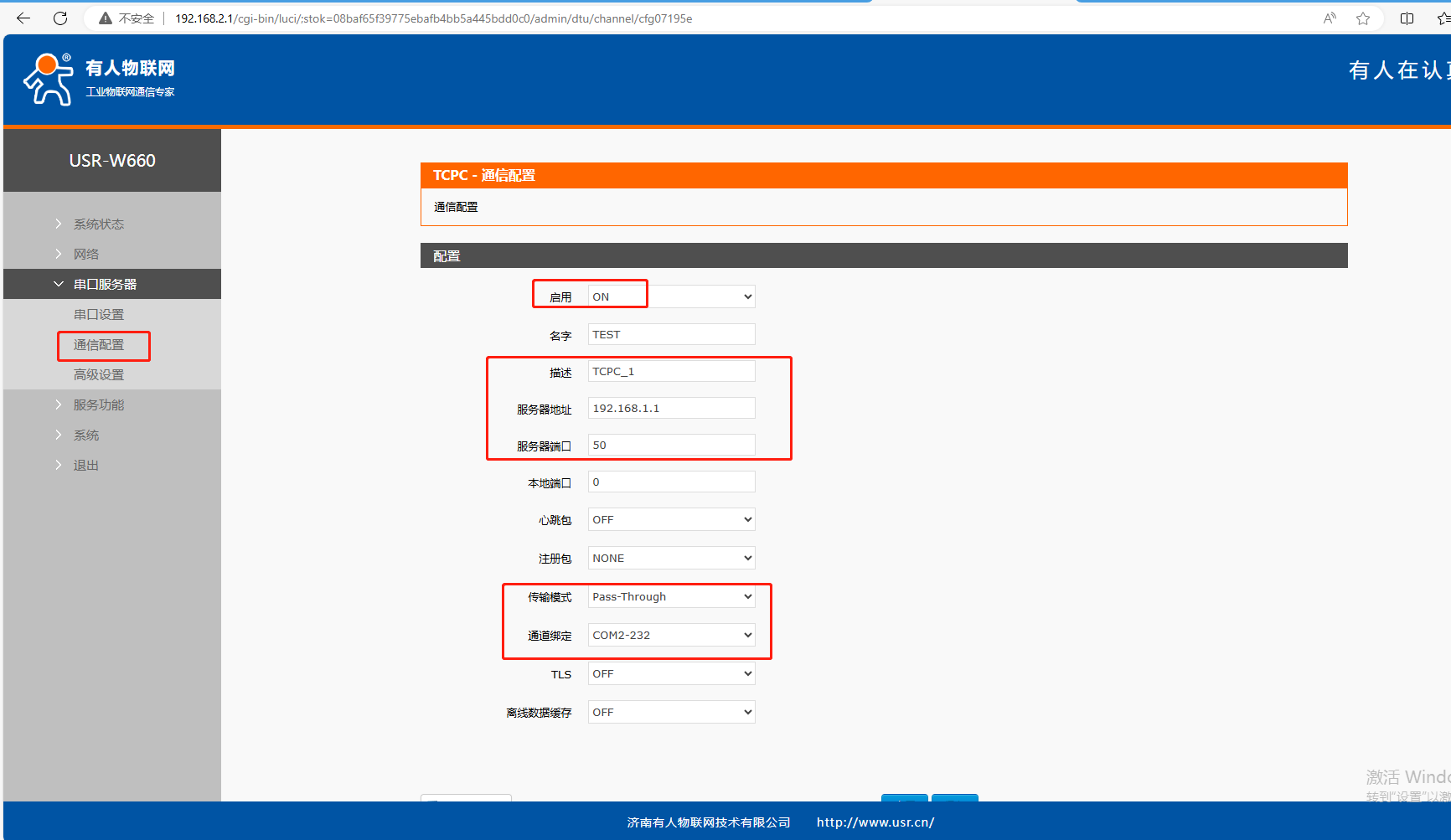

（2）服務器地址填A(yù)P的USR-W660的IP 192.168.1.1，服務器端口設置50，傳輸模式選擇Pass-Through,通道綁定選擇COM2-232。點擊應用、保存。

7、網頁重啟USR-W660

8、登陸網頁，查看無線客戶端中的熱點信息

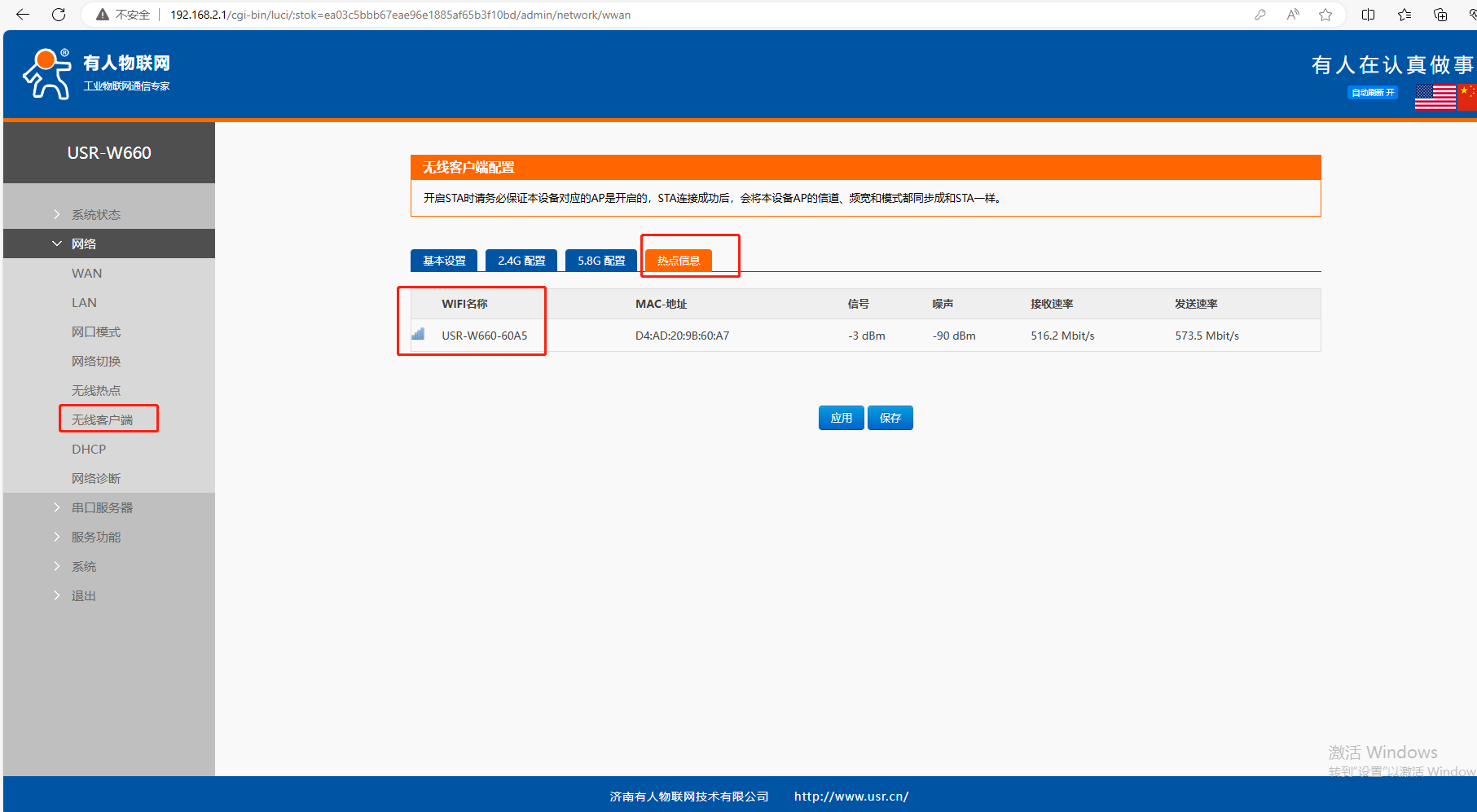

連接2號USR-W660的WiFi，瀏覽器輸入192.168.2.1，登陸網頁，點開網絡，點擊無線客戶端，點擊熱點信息，可以查看連上AP的信息。

五、AP和STA，一對一透?jìng)魍ㄐ?/p>

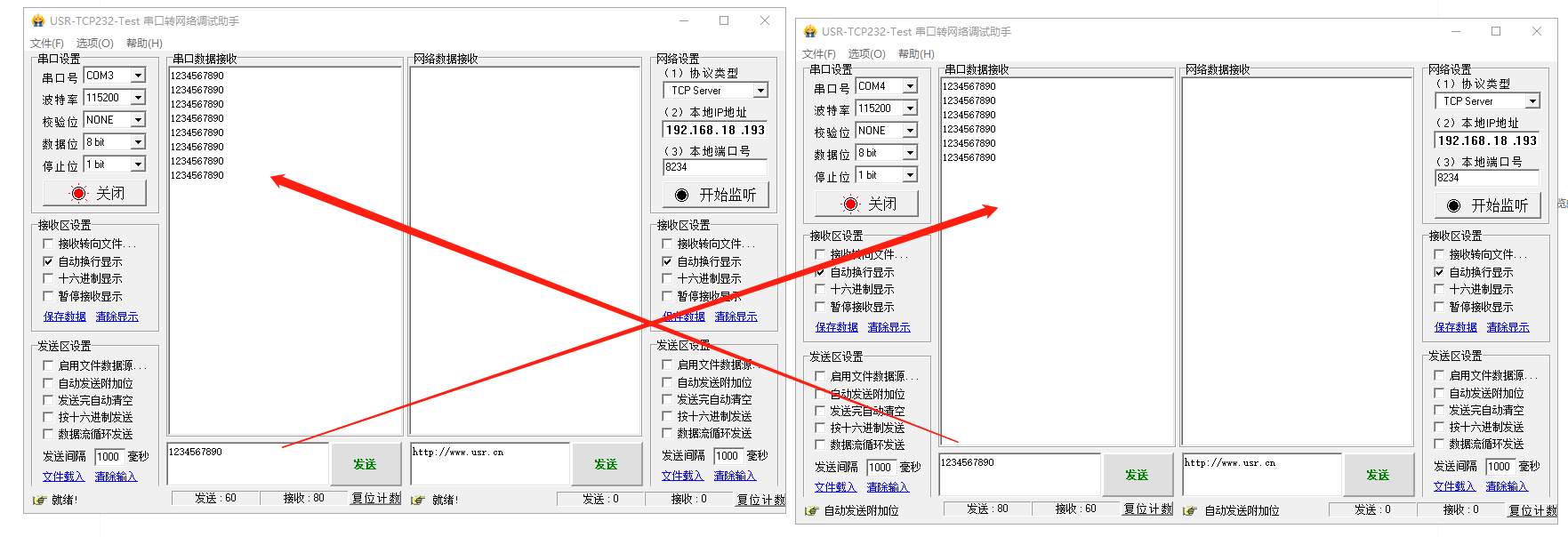

1、打開2個串口助手，分別用2個USR-W660實際USB串口COM，COM3、COM4打開串口，串口參數設置和USR-W660一致。

2、一個USR-W660做AP模式，另一個USR-W660做STA模式，建立無線連接，測試實際2個USR-W660的串口之間數據通信。

編寫人：金志方 編寫日期：2024-07-22

審核人：金志方 審核日期：2024-07-22

訂正版本：V1.0 訂正內容：初稿
