USR-K5上云和虛擬串口軟件（V3版本）一對一通訊示例
一、資料下載
USR-K5官網資料：http://www.0575400.com/Product/20.html
USR-K5設置軟件：http://www.0575400.com/Download/257.html
USR-VCOM虛擬串口（V3.7.2.529版本）下載鏈接：http://www.0575400.com/Download/31.html
網絡調試助手 串口調試助手二合一http://www.0575400.com/Download/27.html
二、硬件連接
1、所需物品
USR-K5模塊1個
3.3V直流穩壓電源1個
USB-TTL串口線 1條
筆記本電腦 1臺
可以上外網的路由器 1個
2、硬件連接
USR-K5的TTL串口接USB-TTL串口線到電腦USB口，網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，然后產品接3.3V直流穩壓電源上電。
電腦關閉防火墻，禁用其他網卡。
電腦提前下載打開M0設置軟件和網絡調試助手。
3、查看端口號

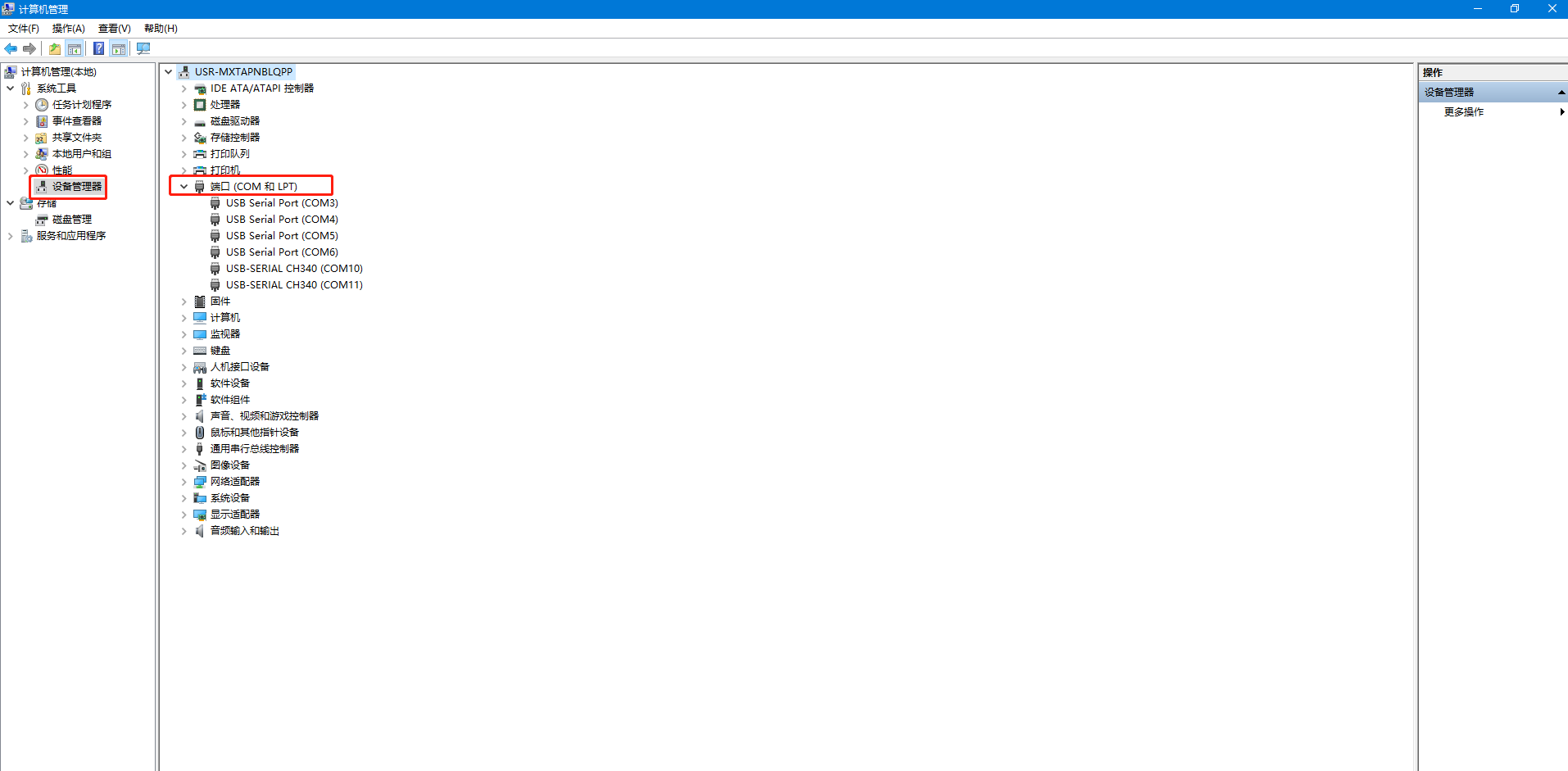

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-K5的USB-TTL串口線COM口號。
三、有人云參數設置

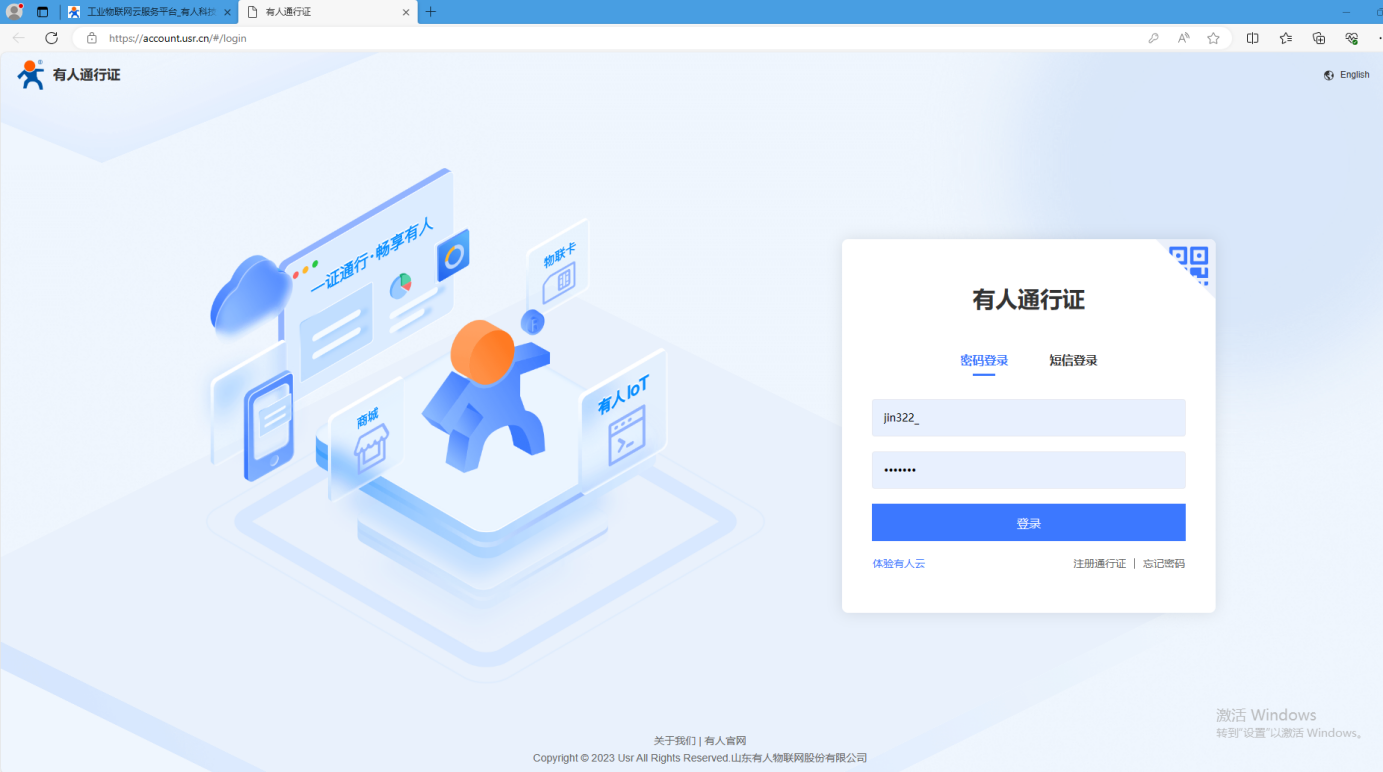

1、登錄有人云賬號

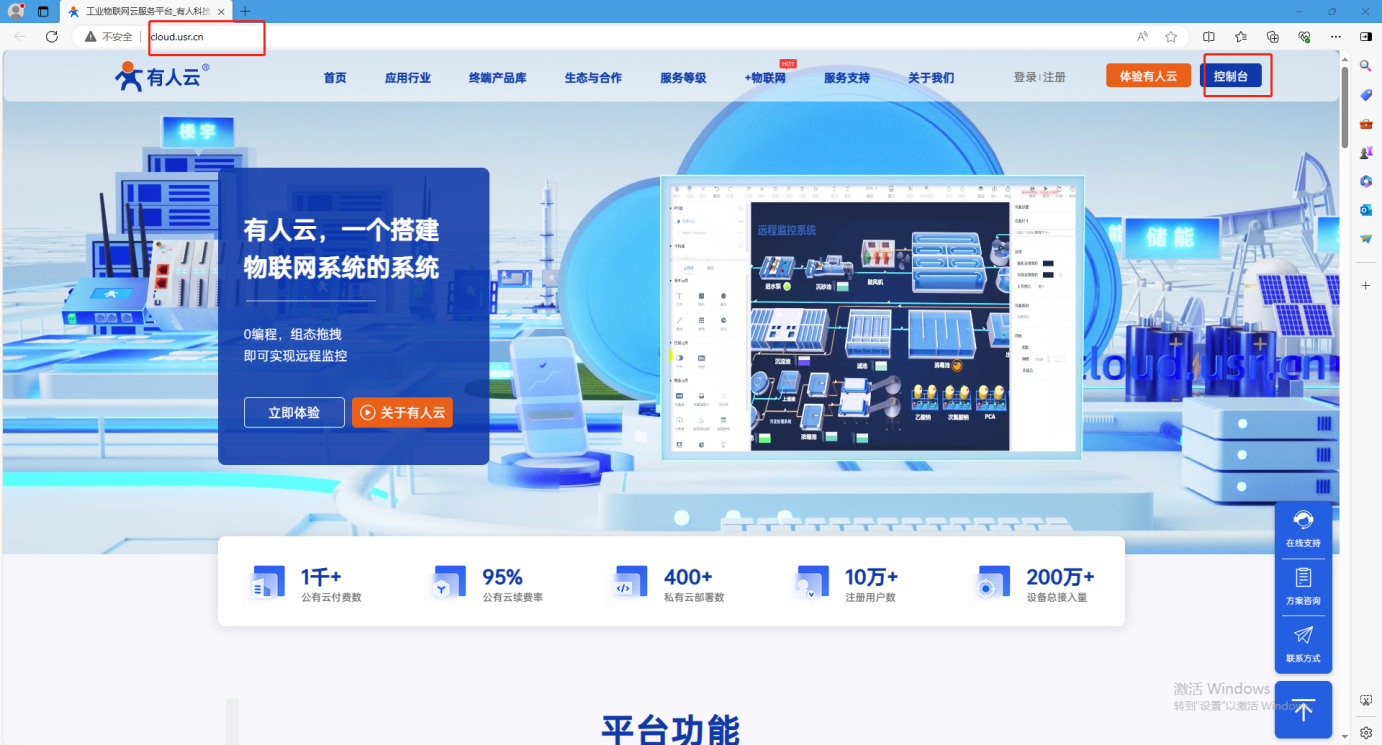

www.0575400.com 點擊有人云跳轉到登錄頁面。
2、添加有人產品

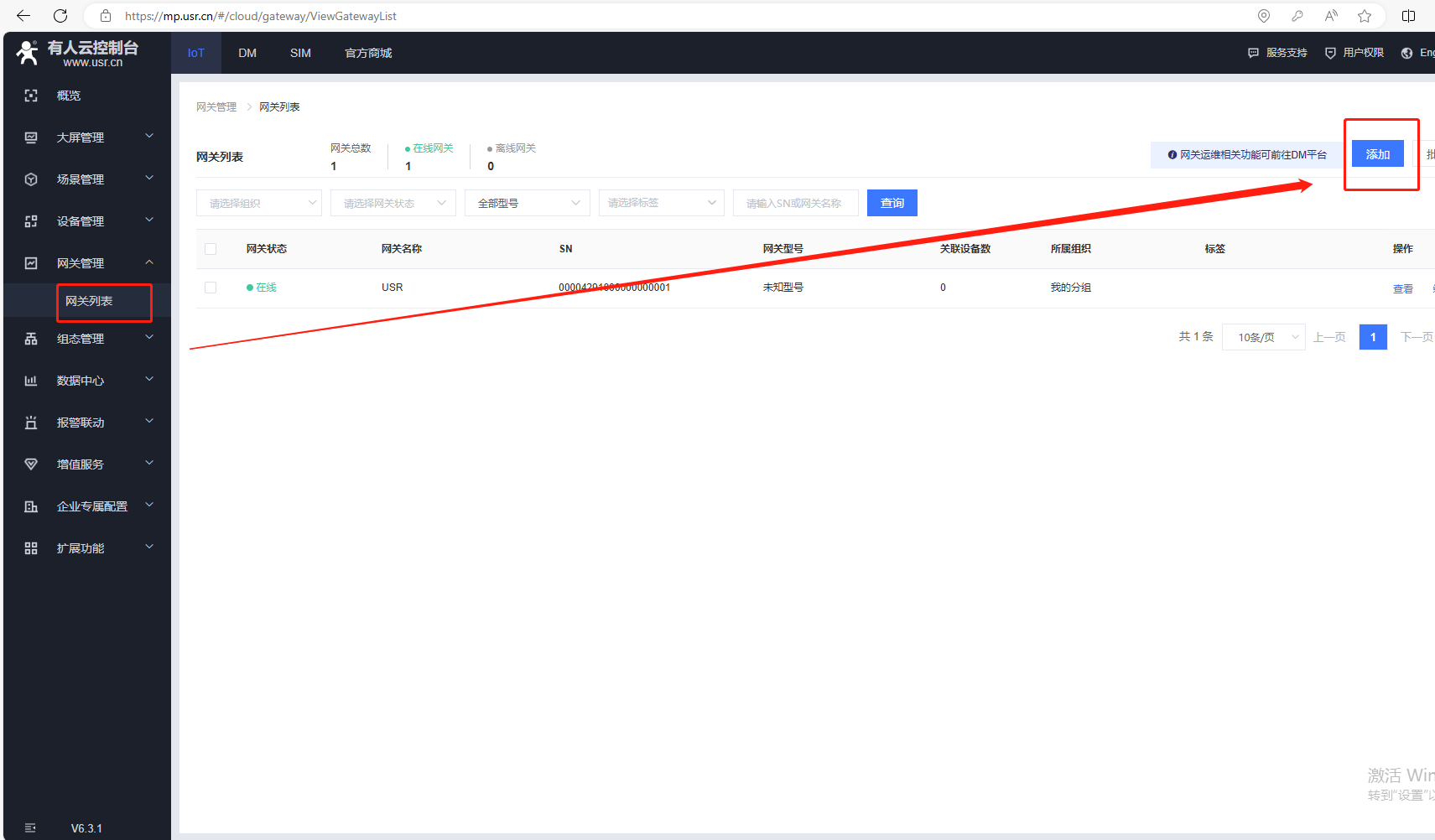

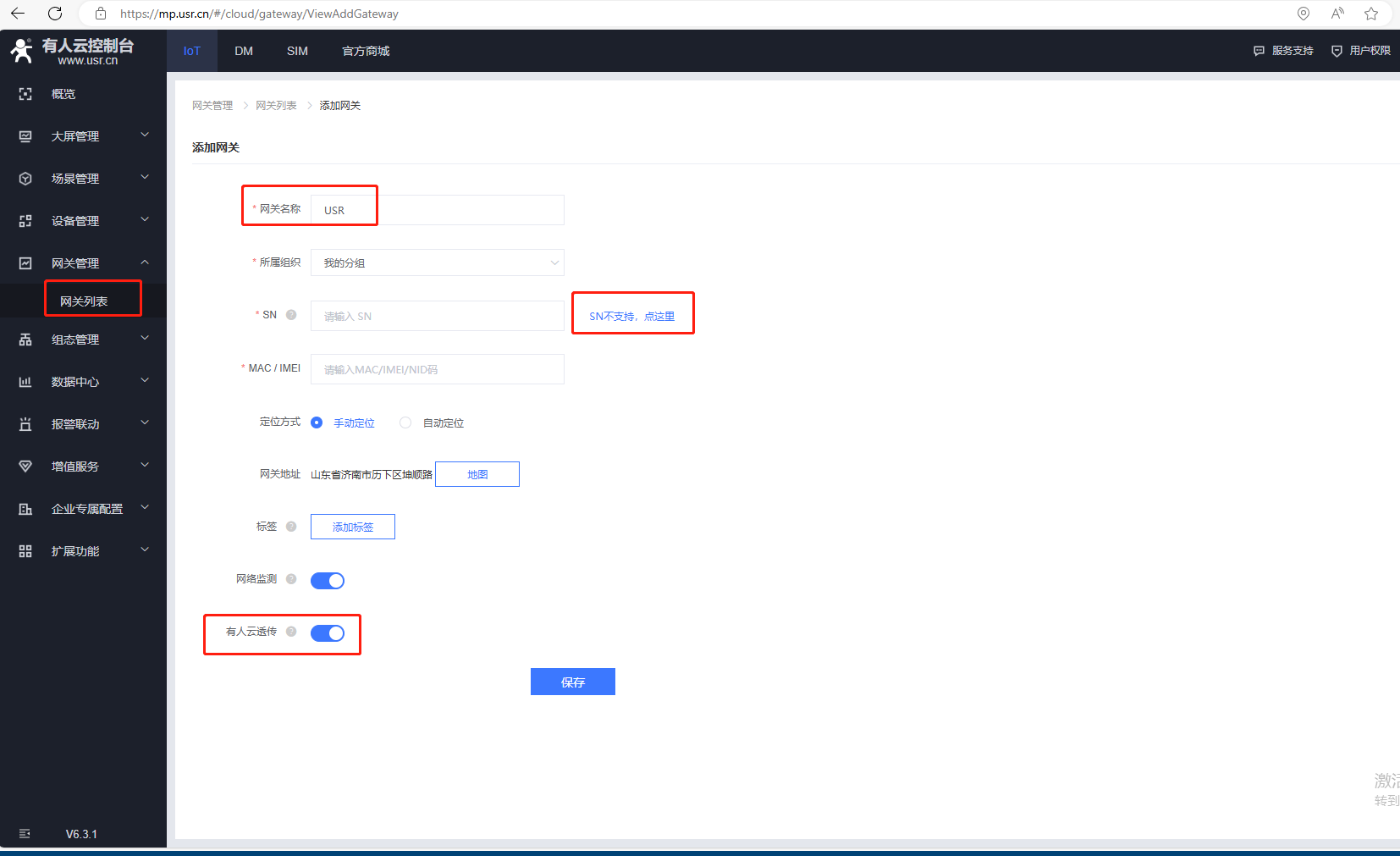

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

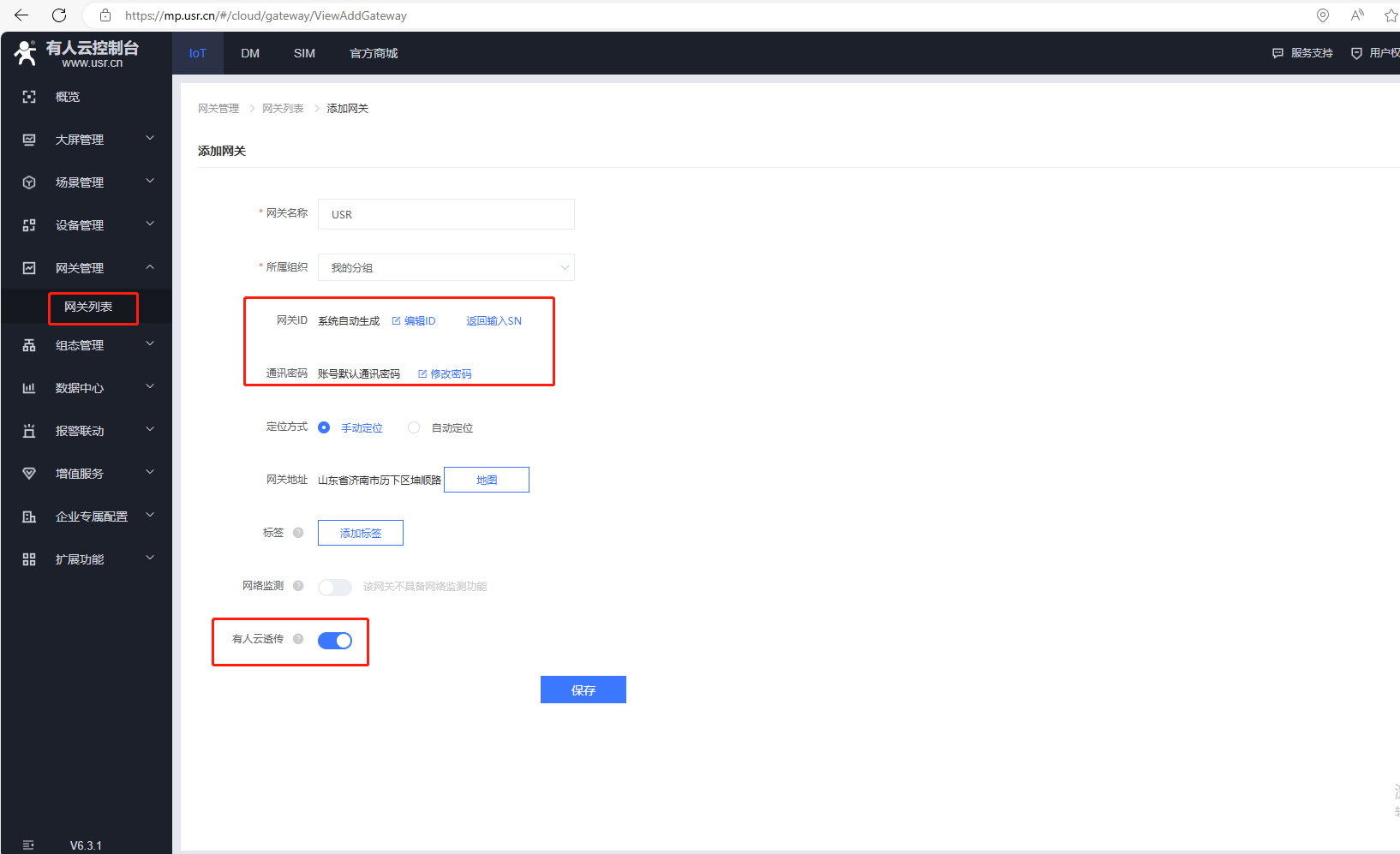

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

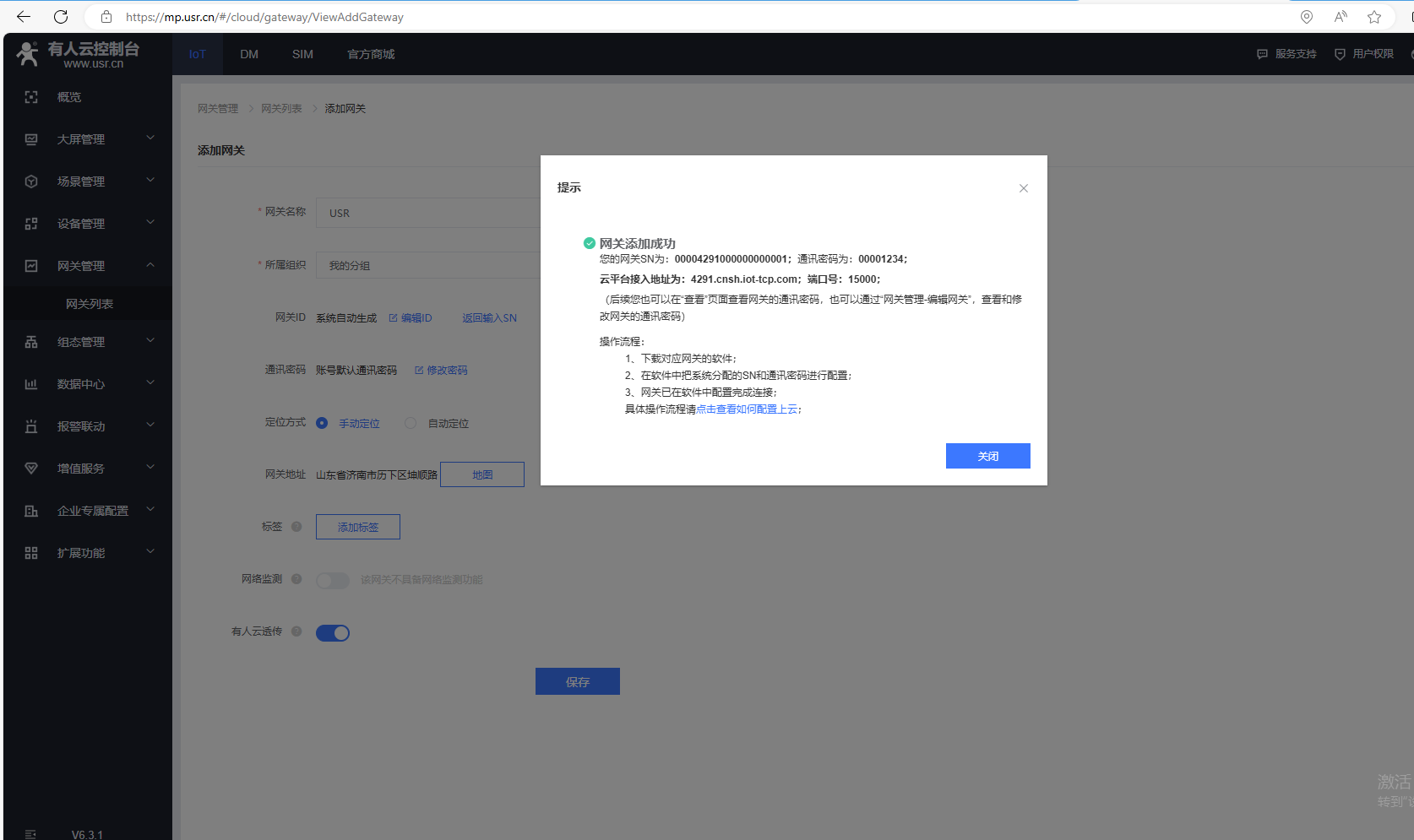

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。
四、配置USR-K5有人云參數
1、局域網搜索USR-K5 IP

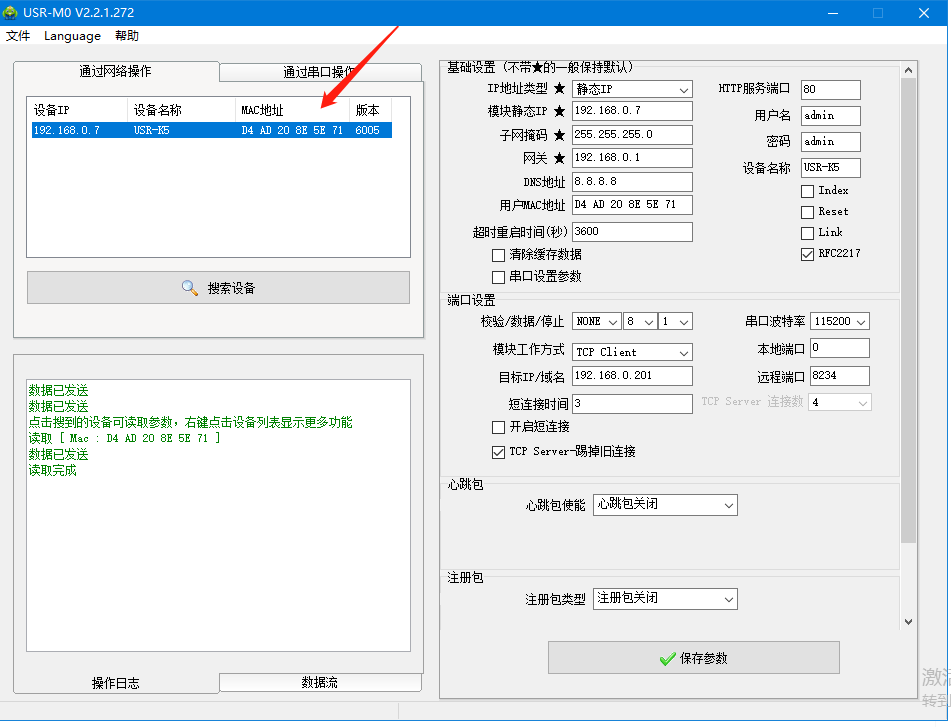

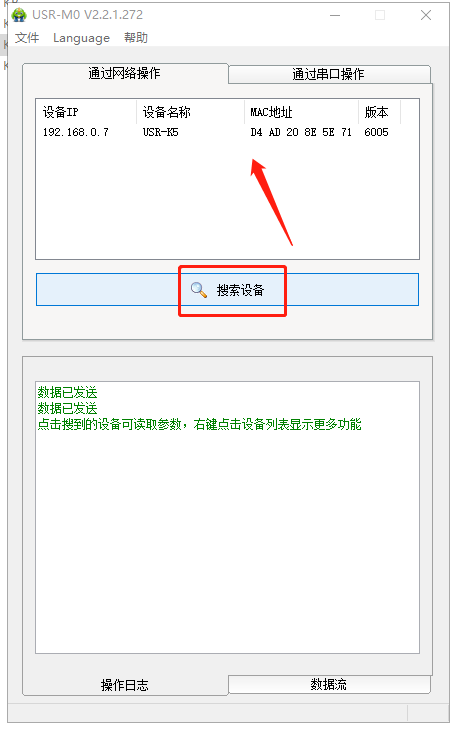

USR-K5和電腦網線直連，打開M0軟件，搜到USR-K5的IP。
2、點擊USR-K5 IP

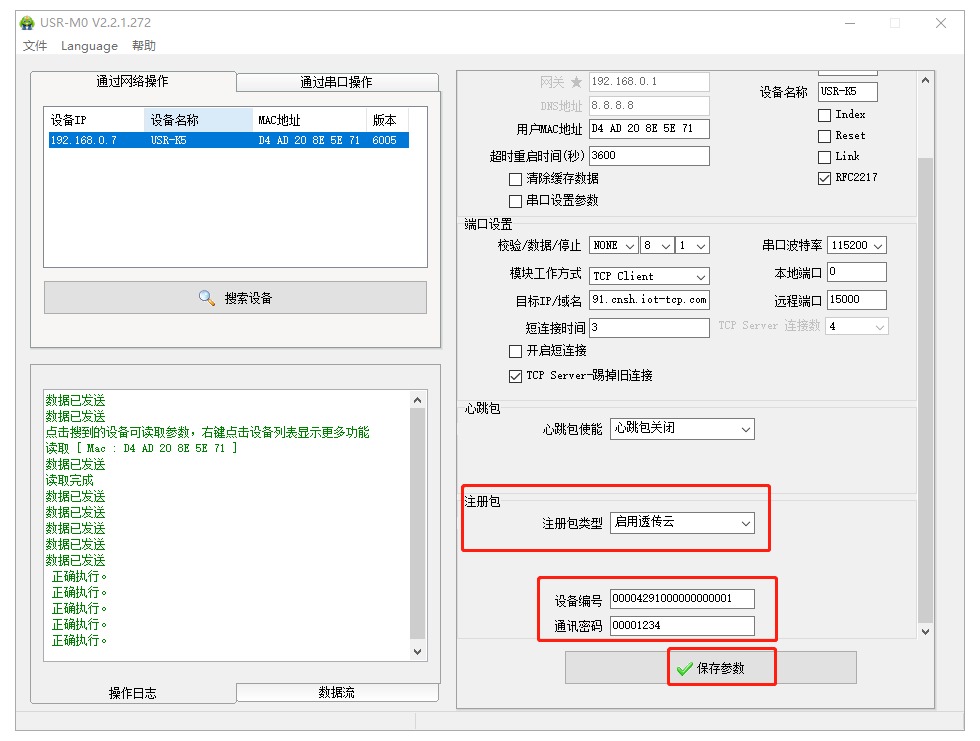

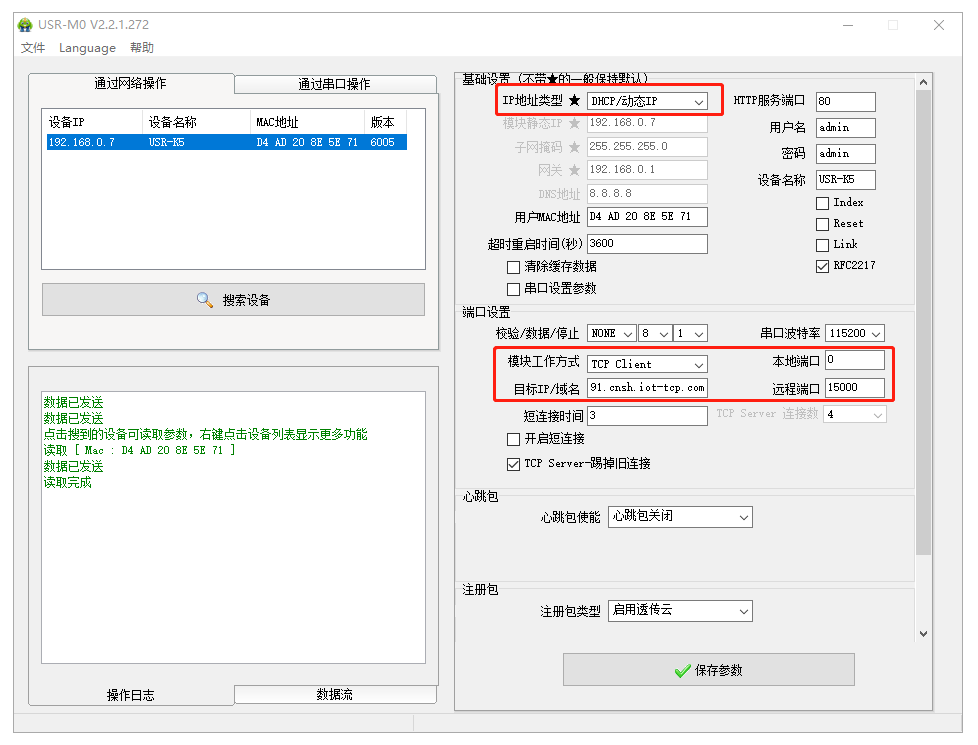

3、設置參數
（1）IP地址類型選擇DHCP
（2）端口設置，串口參數默認波特率，實際應用設置和串口設備一致的串口參數。模塊工作方式TCP Client，目標IP域名填4291.cnsh.iot-tcp.com，遠程端口填15000
（3）注冊包設置，注冊包類型選擇啟用透傳云，設備編碼：00004291000000000001，通訊密碼00001234。
（4）點擊保存參數。

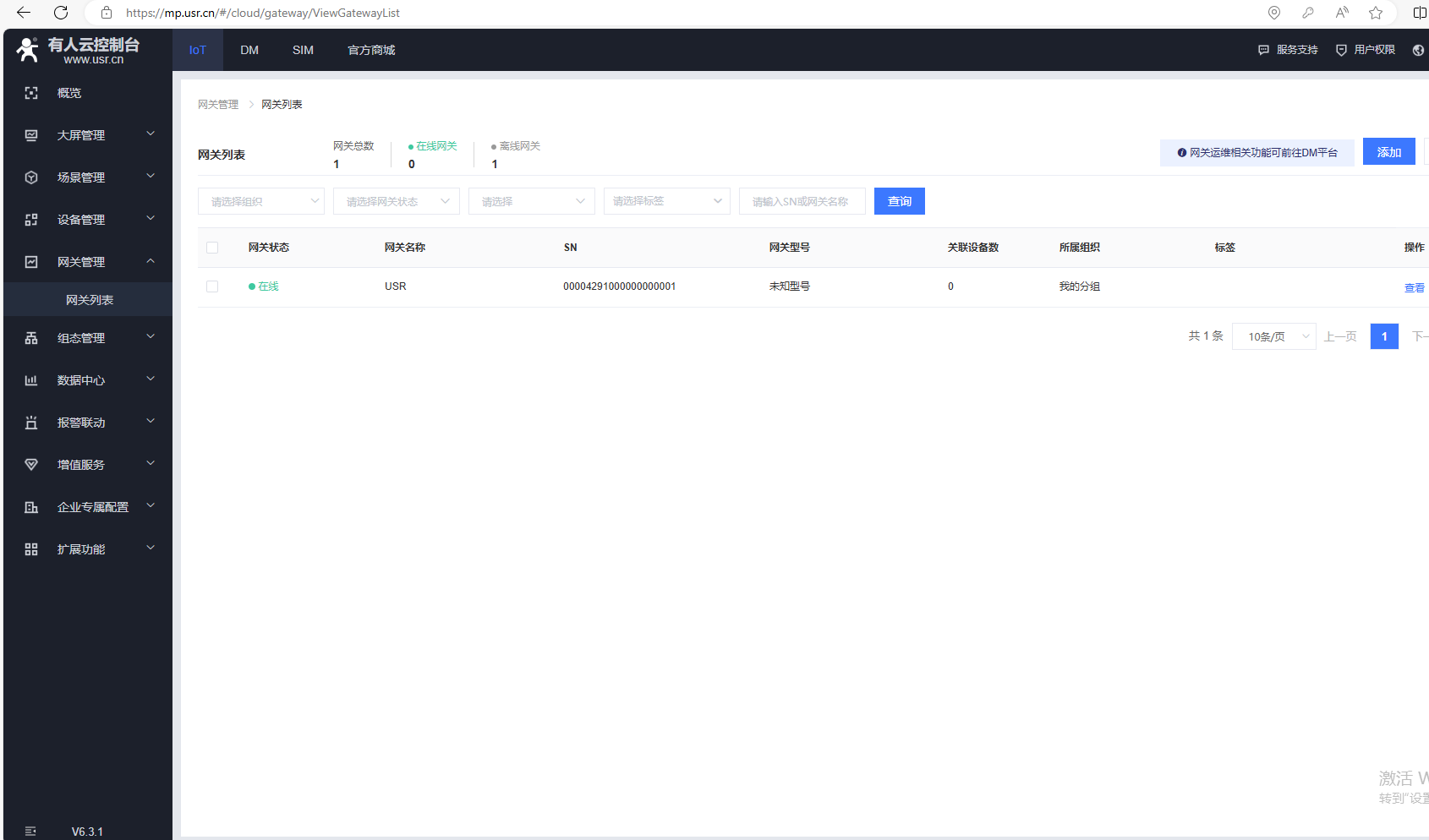

4、設置完參數，USR-K5網線連接可以上外網的路由器LAN口，有人云設備在線
五、添加USR-VCOM設備
1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

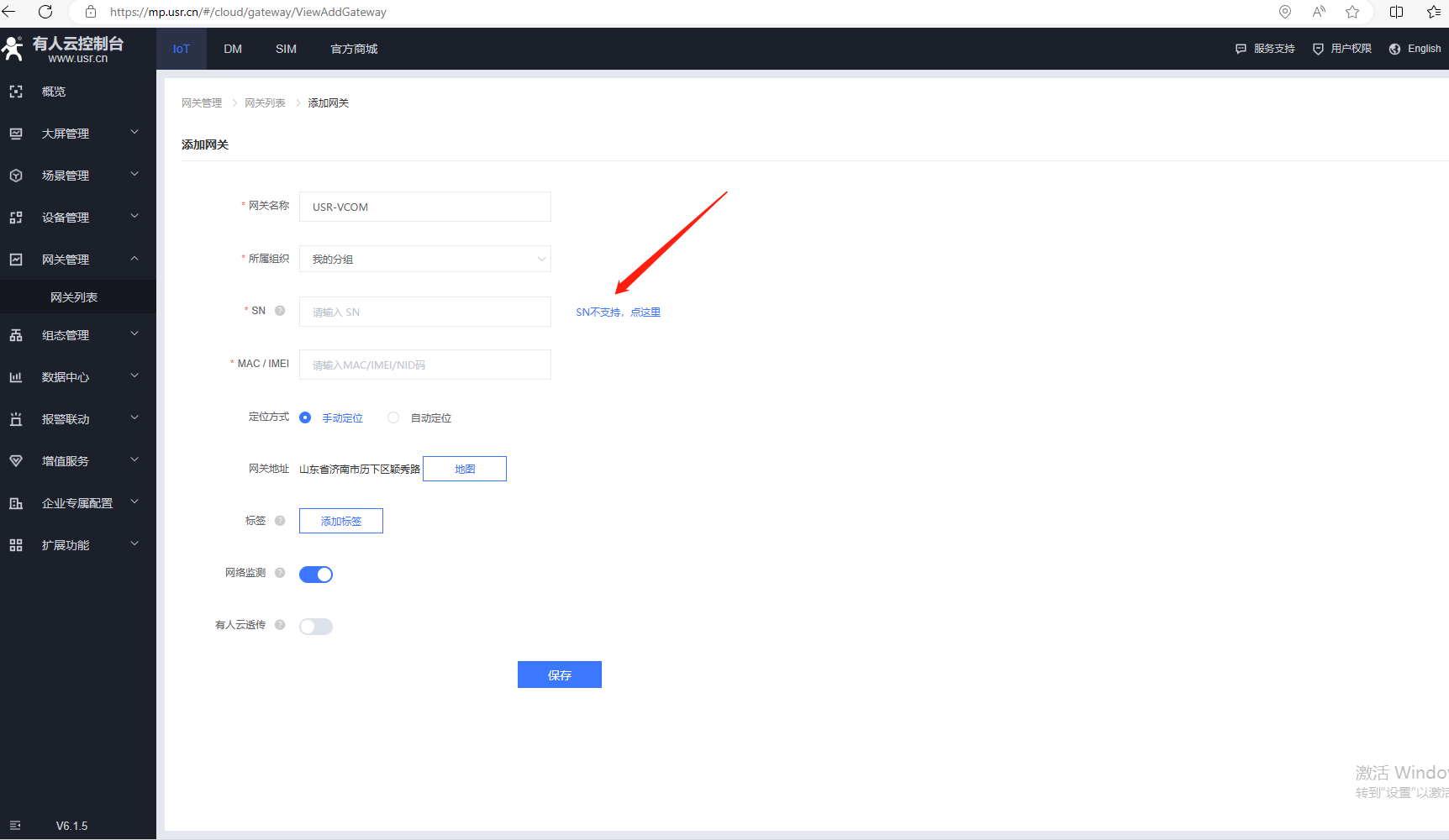

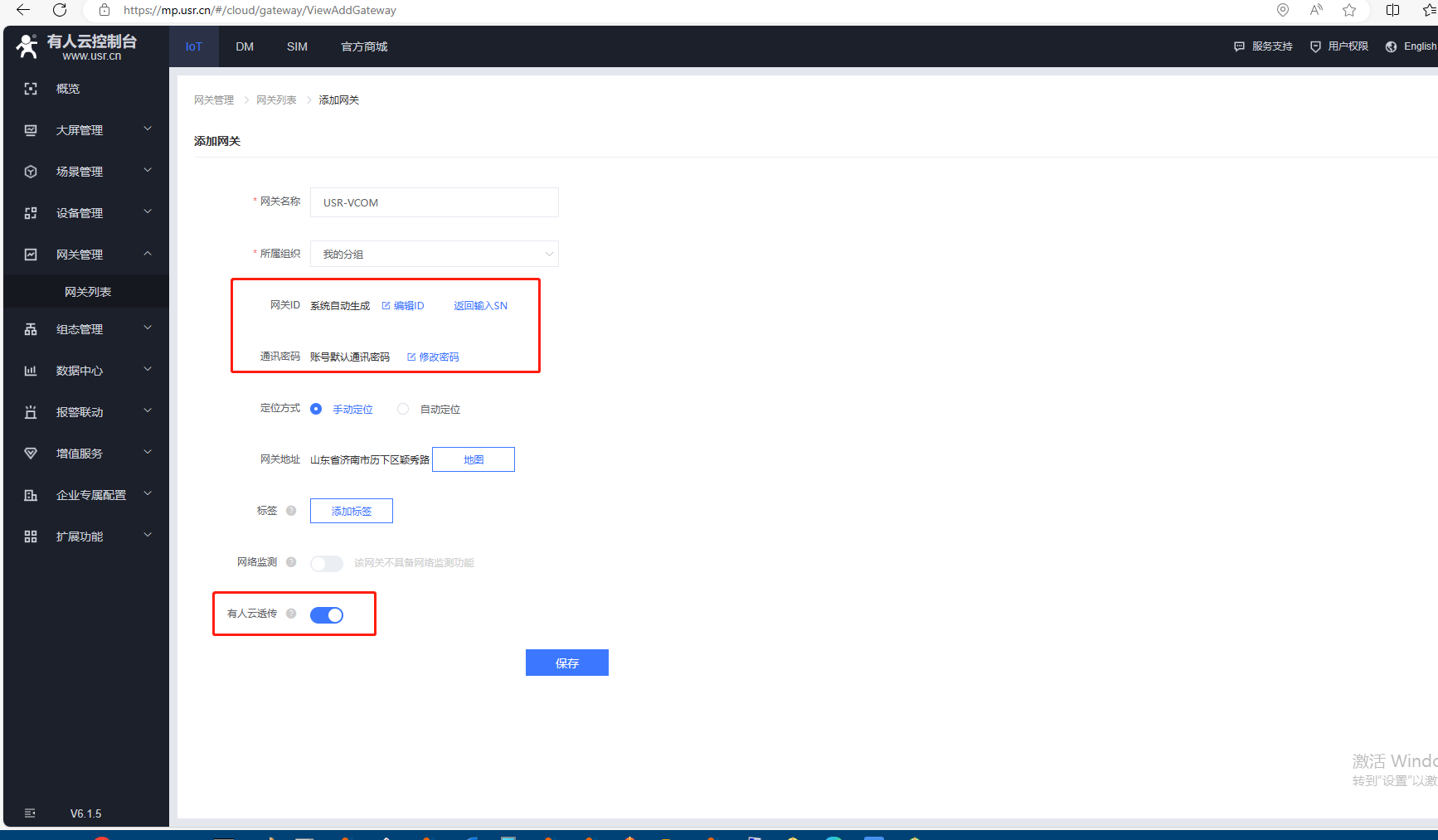

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

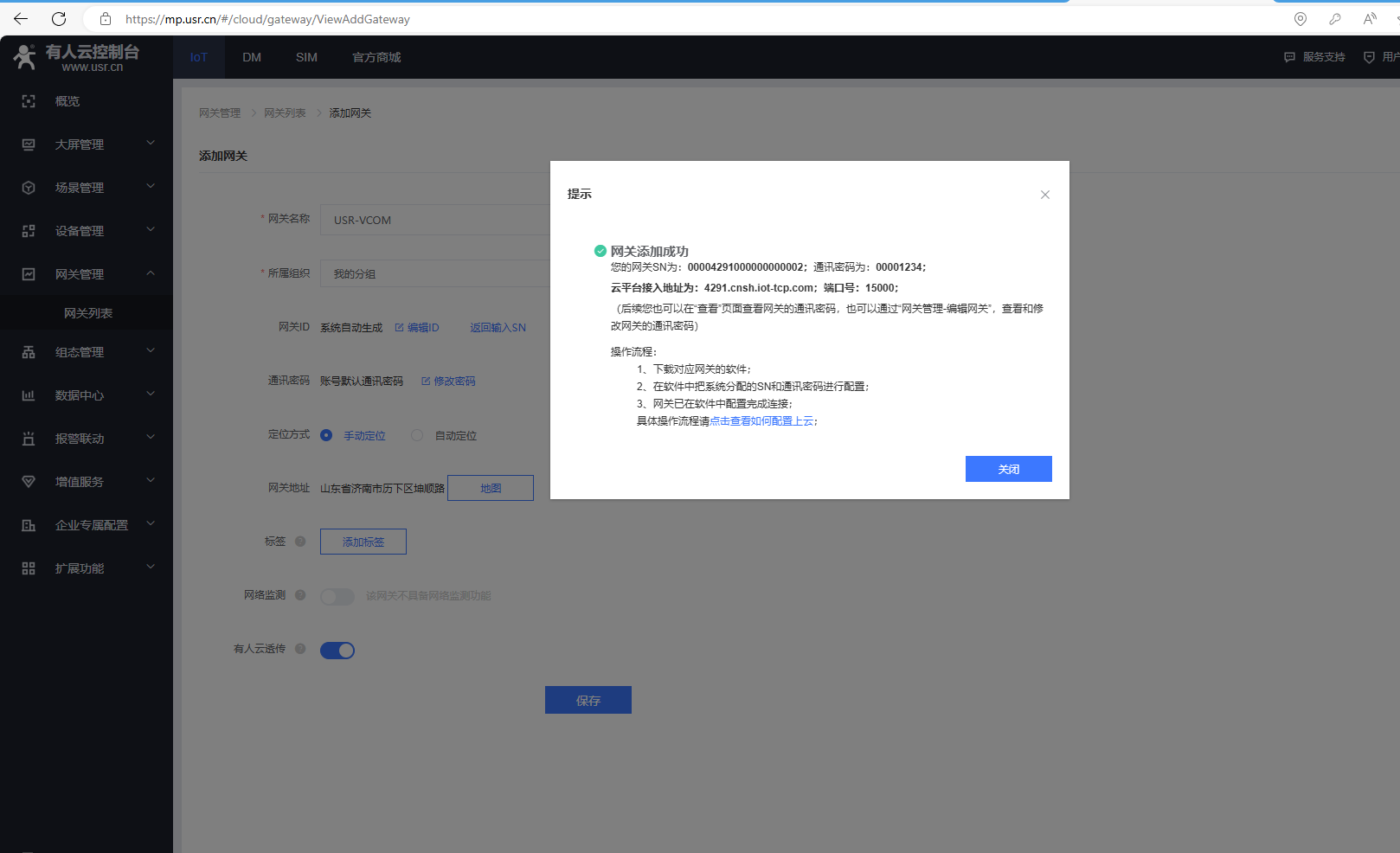

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。
六、有人云建透傳組

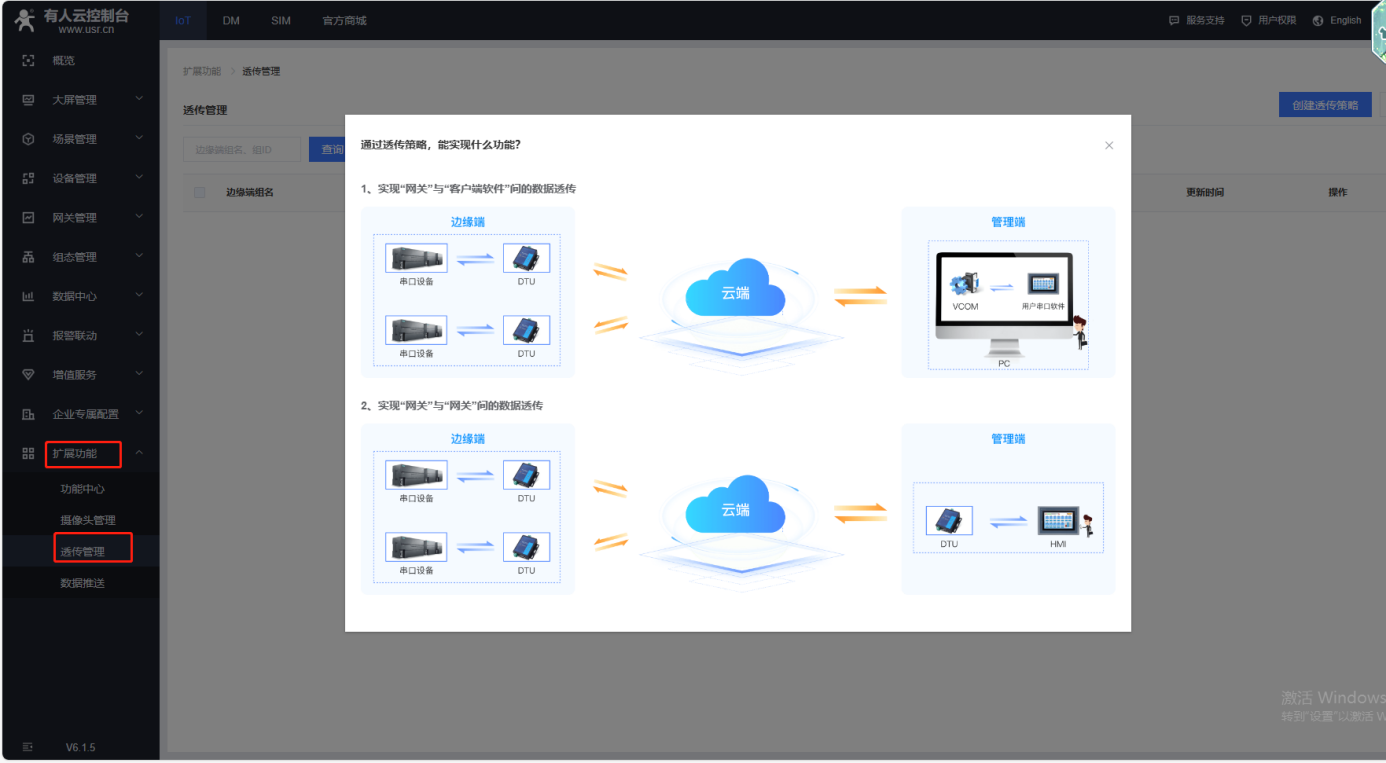

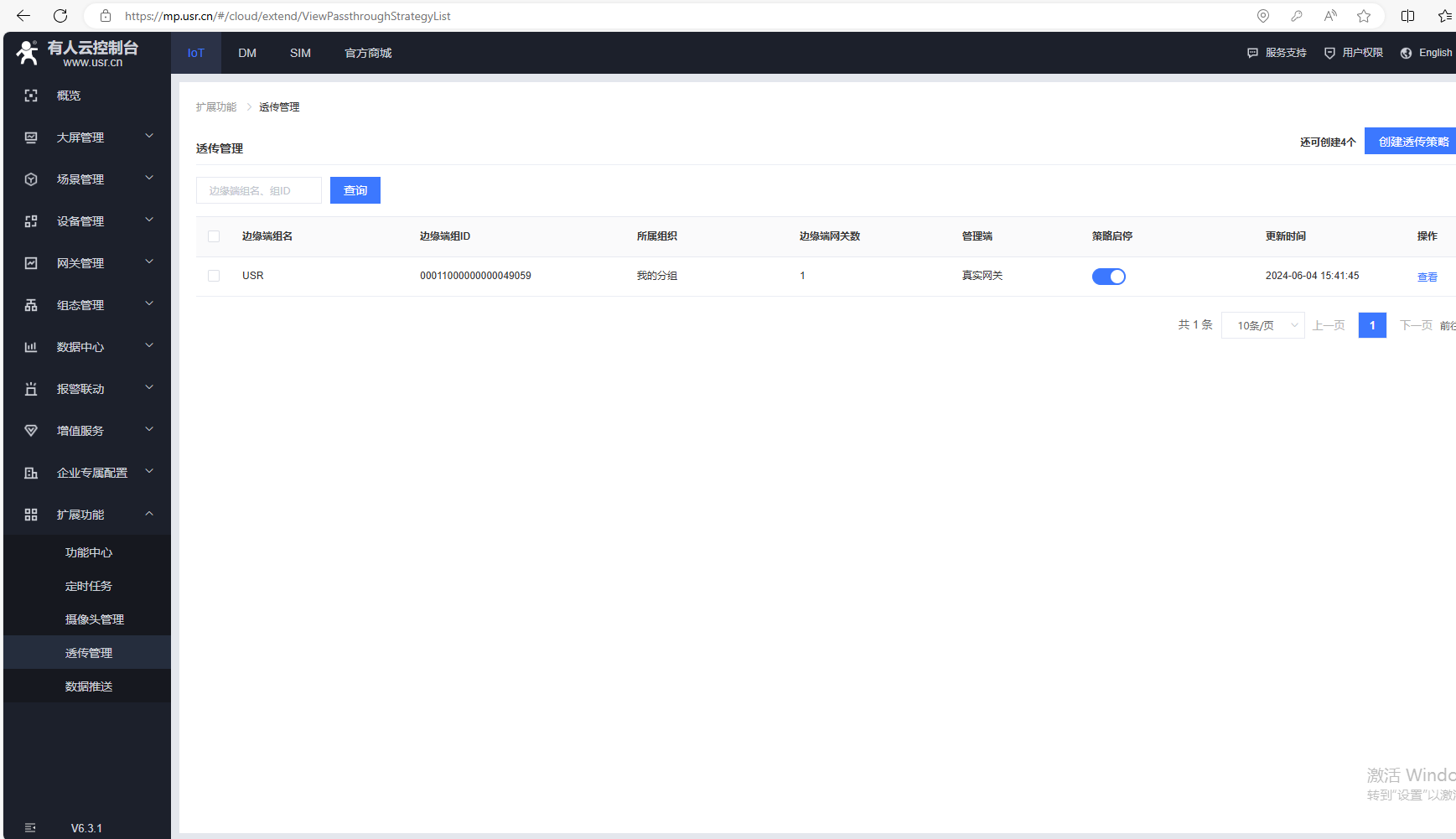

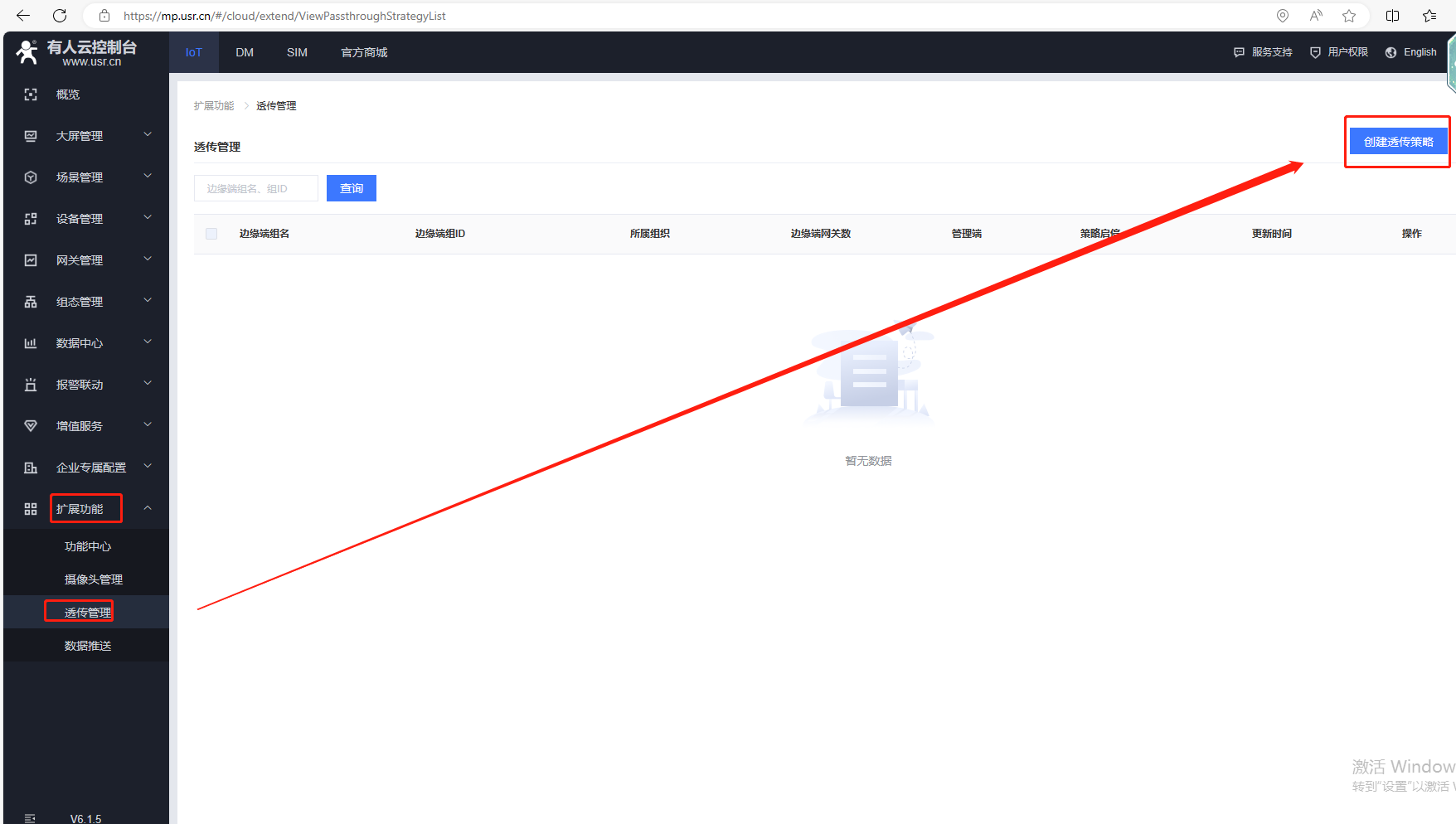

1、擴展功能，透傳管理，創建一個透傳策略

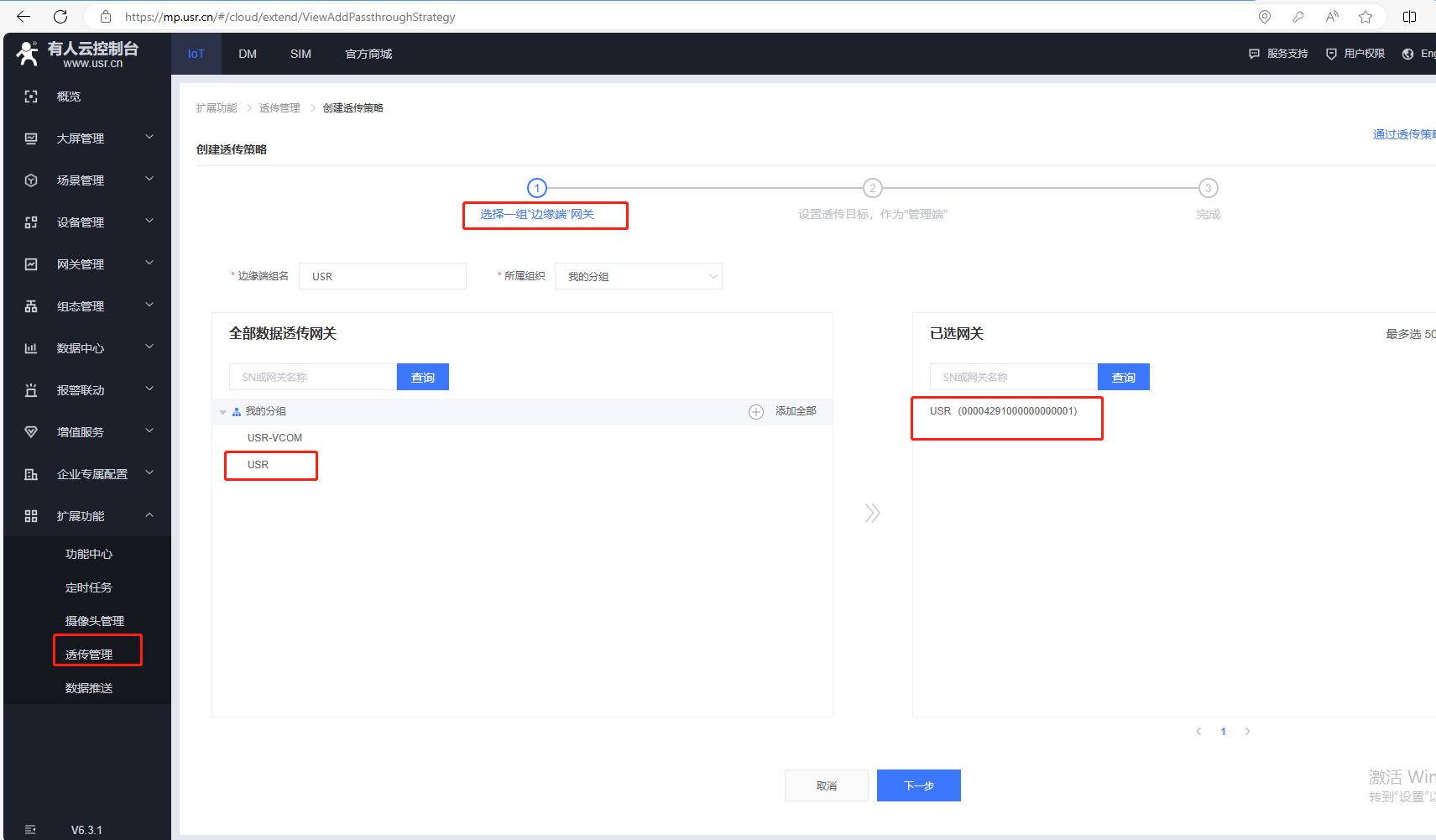

2、選擇邊緣端網關，添加的USR產品設備

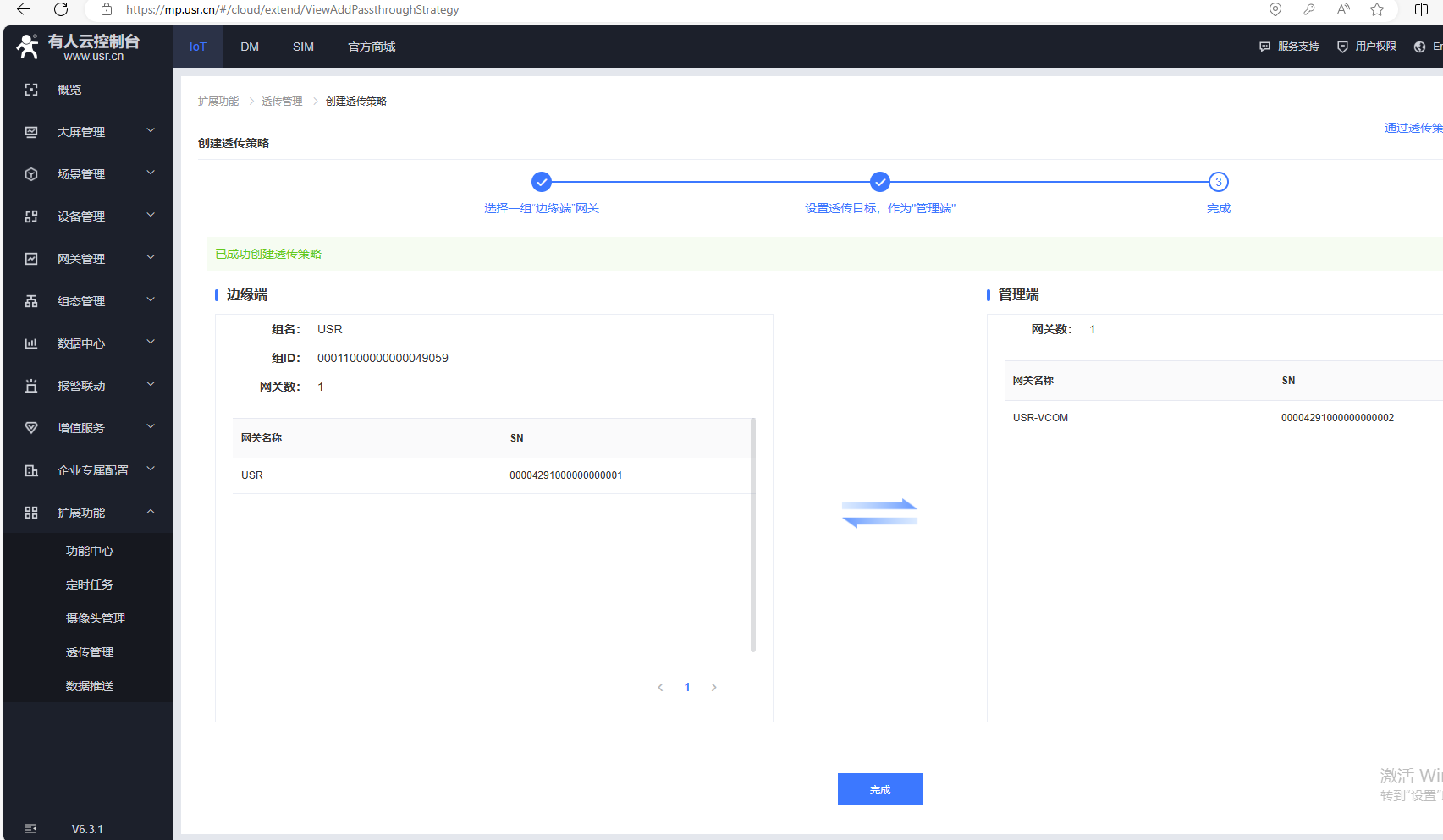

3、選擇管理端，選添加的USR-VCOM做管理端
七、創建虛擬串口
1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本
下載安裝之前，需要關閉防火墻。

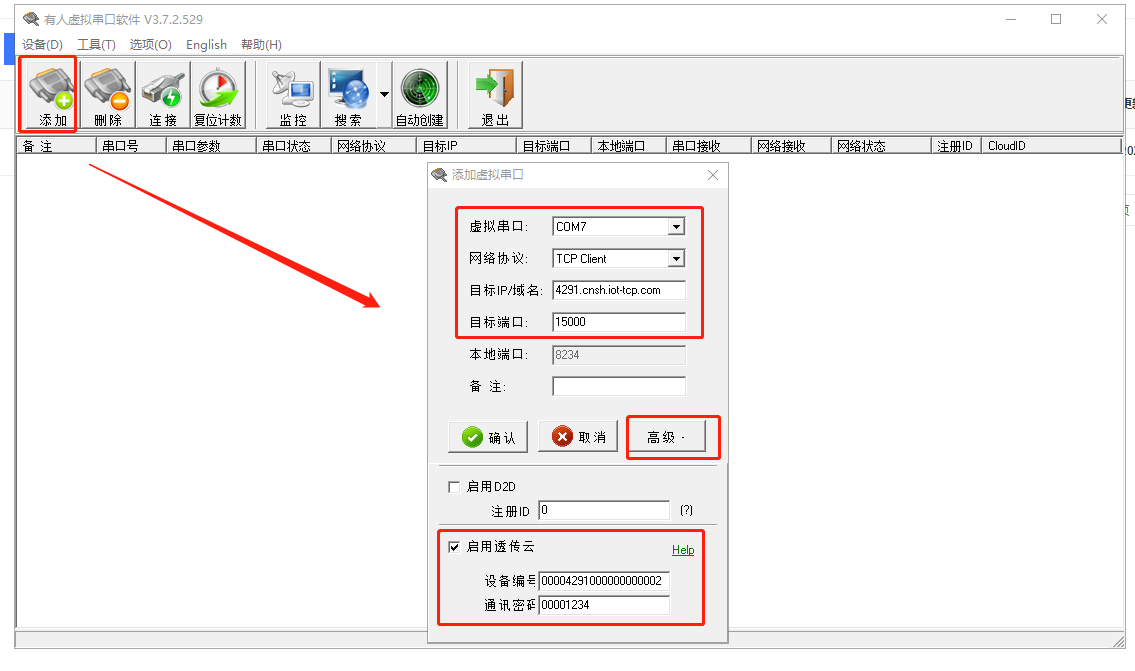

2、創建虛擬串口
點擊添加，用空閑的COM7作為虛擬串口的COM口號。
網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
設置連接有人云平臺參數：
網絡協議：TCP client客戶端
目標地址4291.cnsh.iot-tcp.com和目標端口號15000
高級設置開啟透傳云，輸入有人云添加設備的編號ID00004291000000000002和密碼00001234，點擊確認。
添加完，有人云，網關列表，USR-VCOM在線。
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。
八、通訊測試

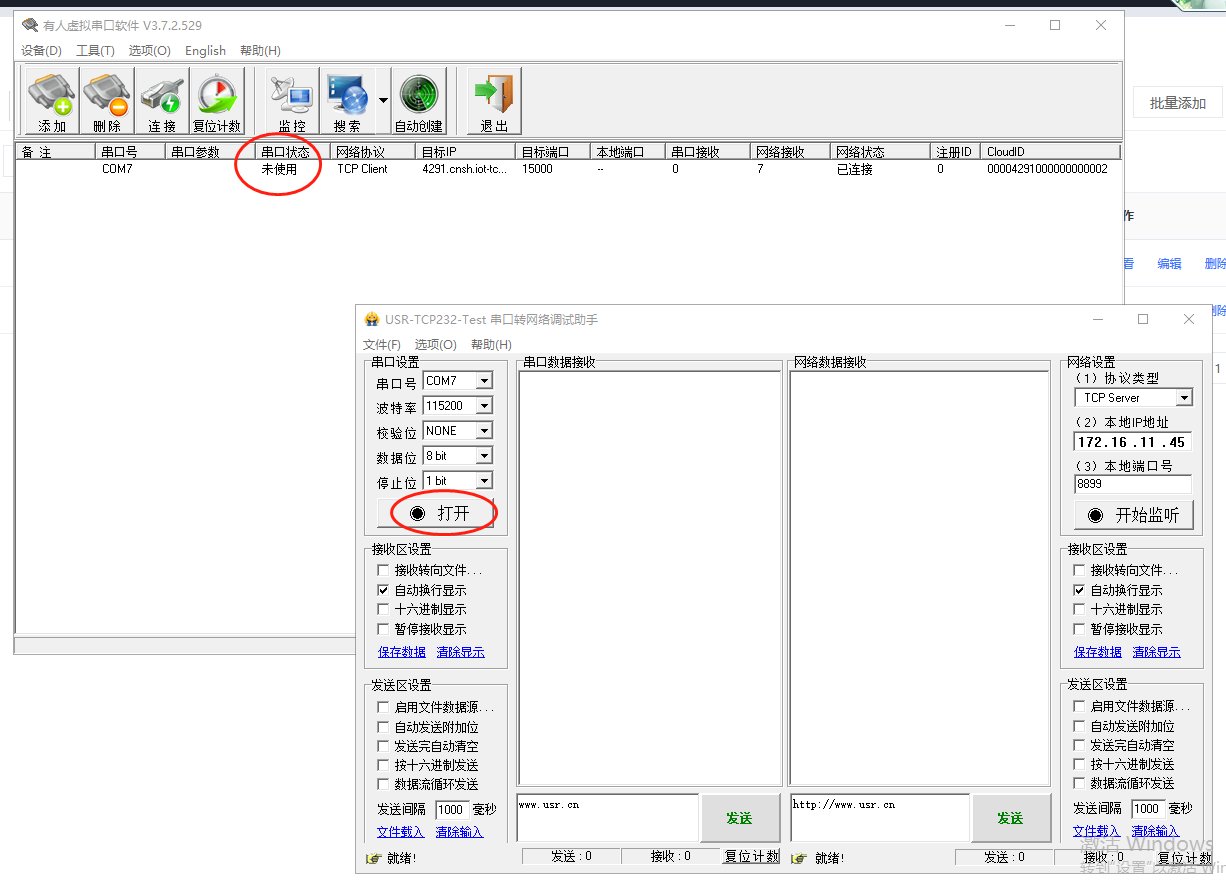

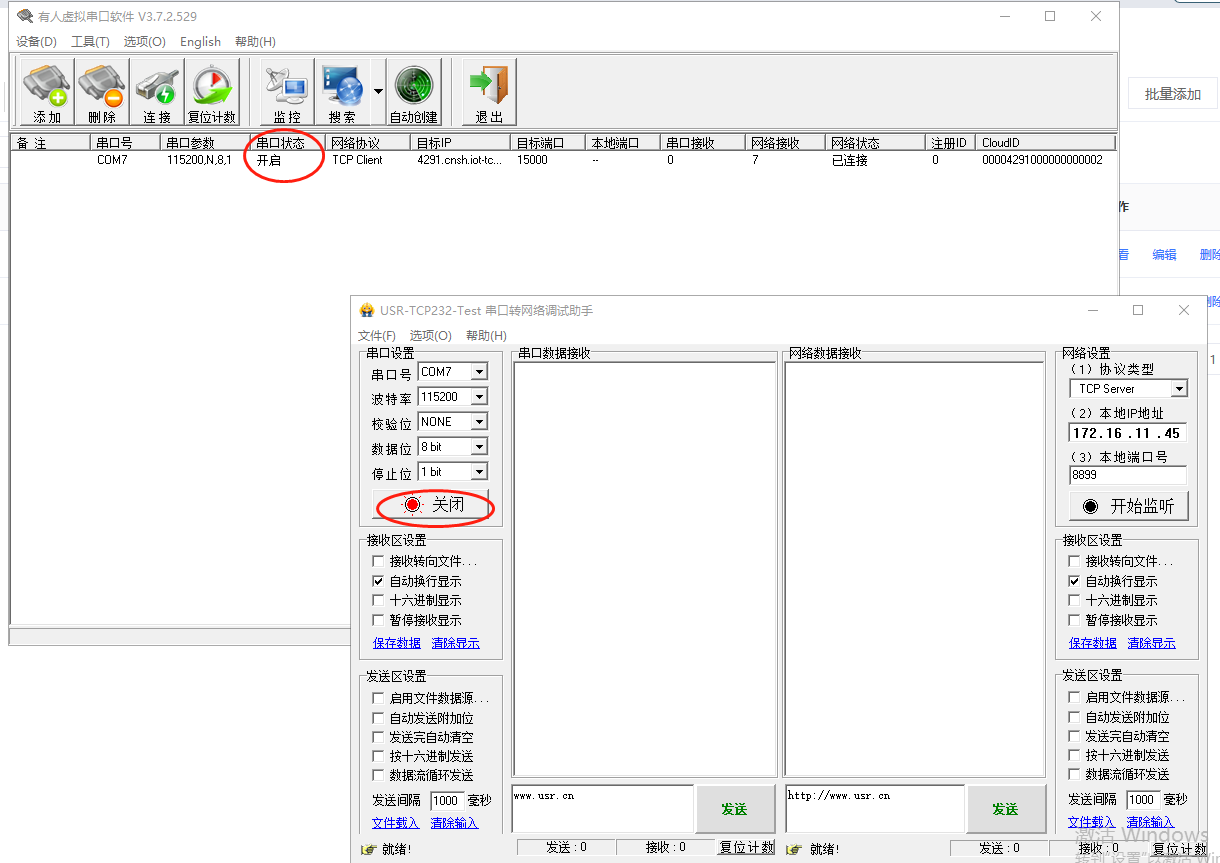

1、打開2個串口助手，分別用有人產品實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

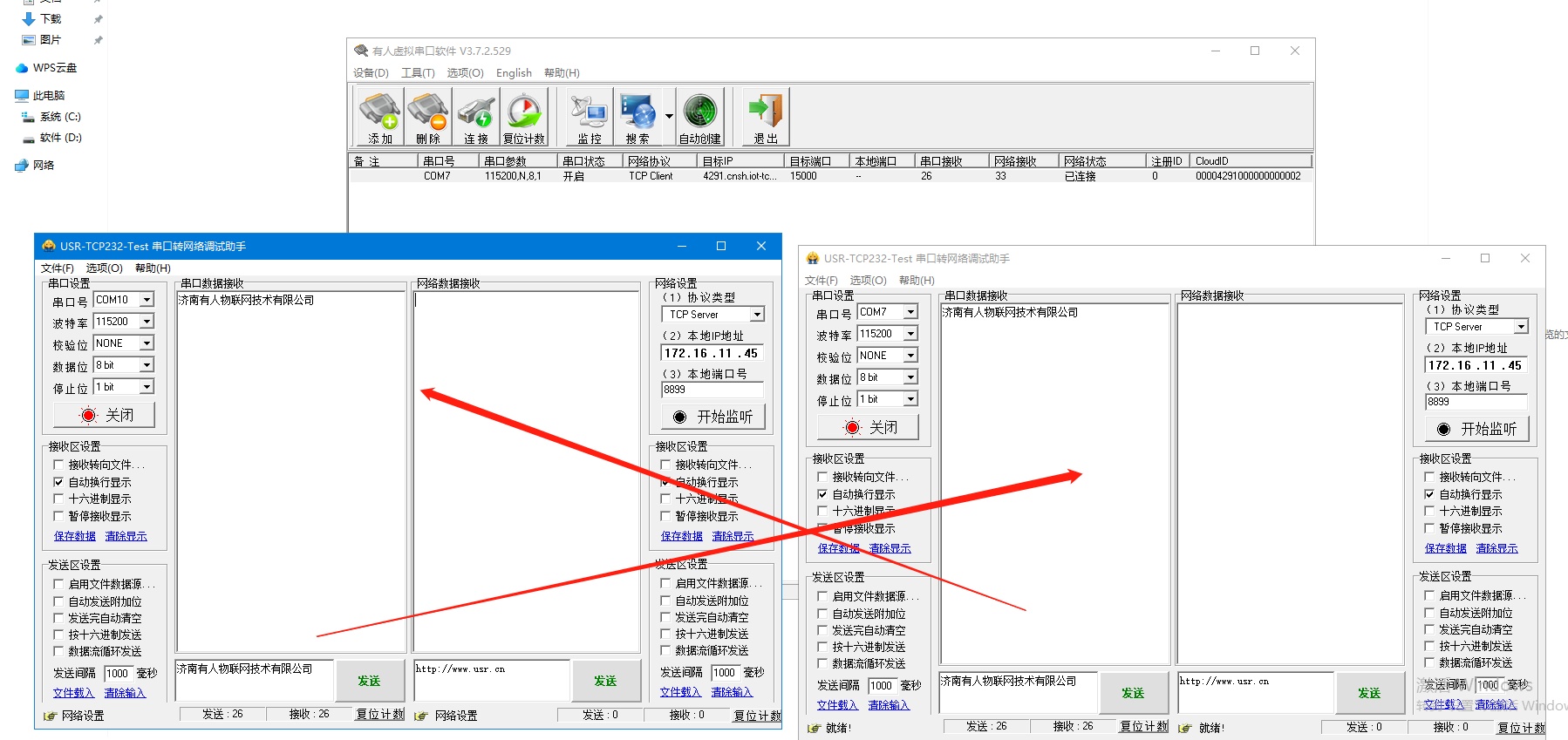

2、實際串口和虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-08-08
審核人：金志方 審核日期：2024-08-08
訂正版本：V1.0 訂正內容：初稿
