  WIFI模塊的測試說明：

  本測試是模塊默認設置連接電腦測試通信。

  測試目的：

  測試模塊的通信是否正常。

  一、要下載的軟件

  說明書：http://www.0575400.com/Download/91.html

  設置軟件：http://www.0575400.com/Download/31.html

  測試軟件：http://www.0575400.com/Download/27.html

  虛擬串口軟件：http://www.0575400.com/Download/275.html

  二、 測試

  (1) WIFI串口服務器的參數：

  WIFI串口服務器的初始參數：

• WIFI串口服務器默認的SSID為：USR-C210
• WIFI串口服務器加密方式默認為：open，none;
• 用戶串口參數默認為：115200，8，1，None，;
• 網絡參數默認值：TCP，Sever，8899，10.10.100.254
• WIFI串口服務器本身IP地址：10.10.100.254

  (2) 硬件連接

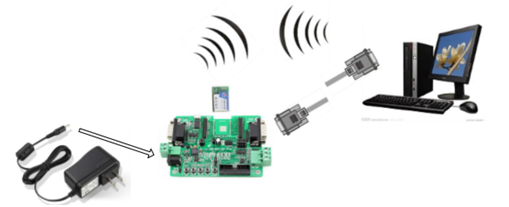

  本案例中的硬件連接以我司的測試底板為例，客戶也可以自行開發測試底板。 模塊USR-C210(以下簡稱C210)串口與電腦串口相連，模塊WIFI和計算機的WIFI連接，臺式機如果沒有自帶串口，可以用USB轉232來代替。硬件連接如下圖所示：

  (3)網絡連接

  打開無線網絡連接，搜索網絡，如下圖的“USR-C210”即是WIFI串口服務器的默認網絡名稱(SSID)。加入該網絡，C210給電腦分配IP地址，在該案例中，電腦自動獲得的IP地址為10.10.100.100.此時WIFI 串口服務器上的 Link 指示燈亮起。

  (4) 數據傳輸測試

  打開串口調試助手USR-WIFI232-Test。查詢電腦串口號，本例中的串口為COM3，C210默認為TCP Server，IP地址為10.10.100.254；電腦做TCP Client，IP地址為10.10.100.100。

  TCP Client與TCP Server建立連接后，即可進行數據傳輸。

  3 虛擬串口的用法

  打開虛擬軟件，添加虛擬串口COM1，設置為TCP client模式，連接模塊的IP和端口：10.10.100.254，,8899

  打開兩個串口調試助手，分別設置如下圖。
