USR-DR164 AP模式ModbusTCP轉ModbusRTU通信示例
一、資料下載
USR-DR164說明書：http://www.0575400.com/Download/1477.html
USR-DR164 AT指令集：http://www.0575400.com/Download/1478.html
USR-DR164 設置軟件官網下載鏈接：http://www.0575400.com/Download/707.html
MODBUS SLAVE和MODBUS POLL軟件，請百度下載。
二、硬件連接
1、所需物品
USR-DR164 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。
3、串口號

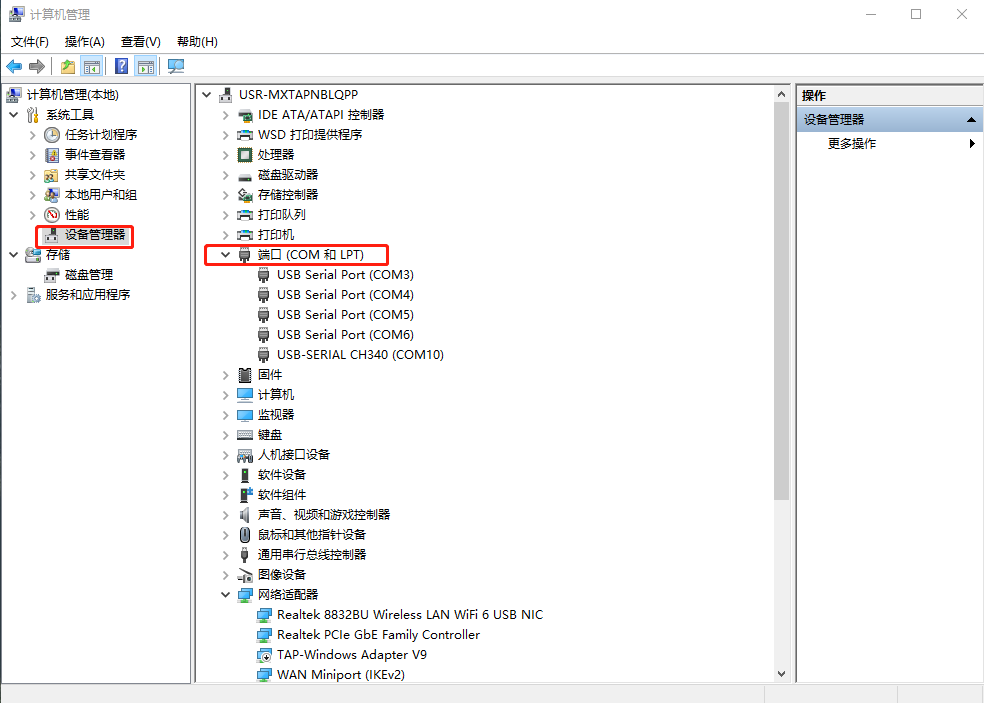

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。
三、USR-DR164參數設置
1、連接USR-DR164 WiFi
電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。
2、登陸內置網頁

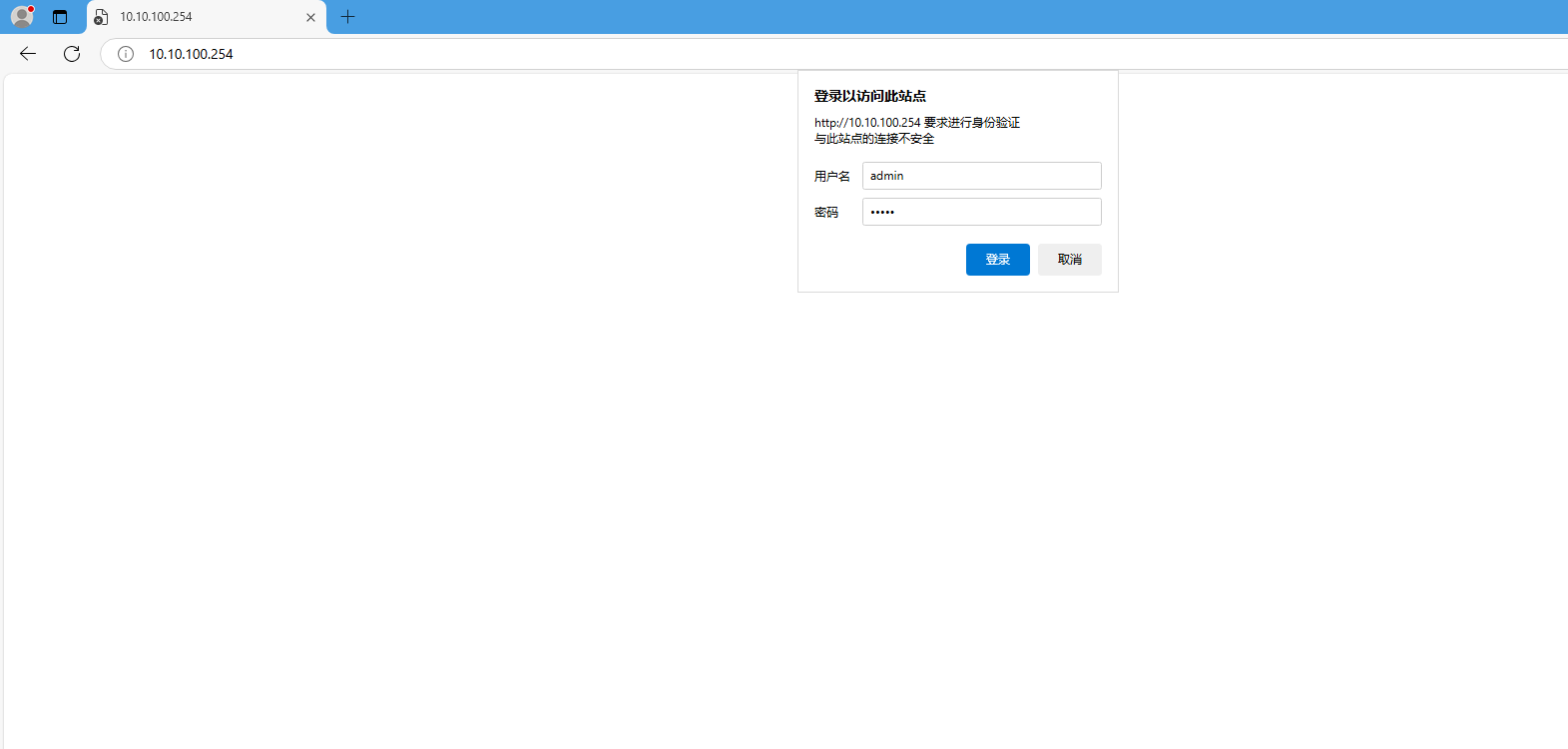

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

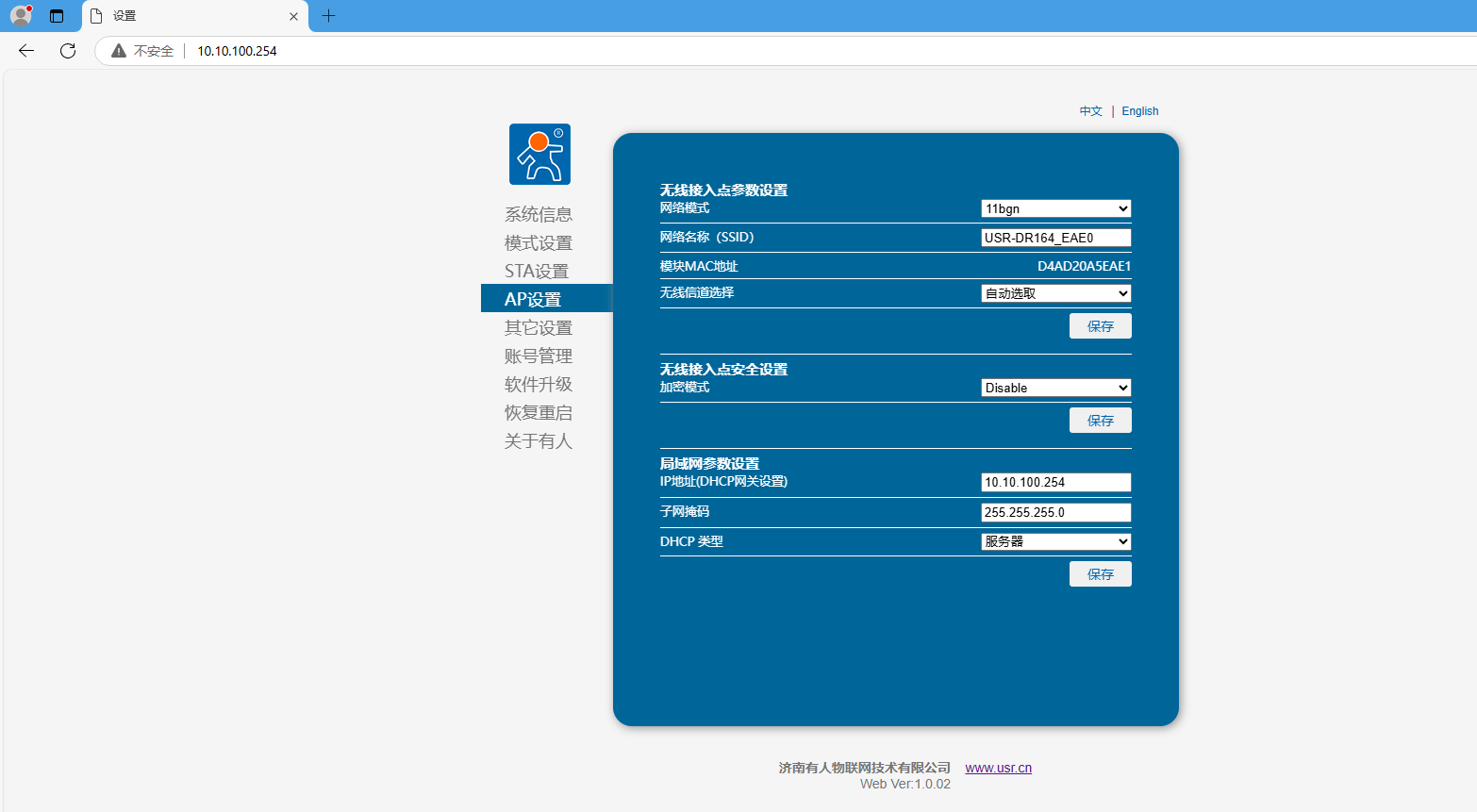

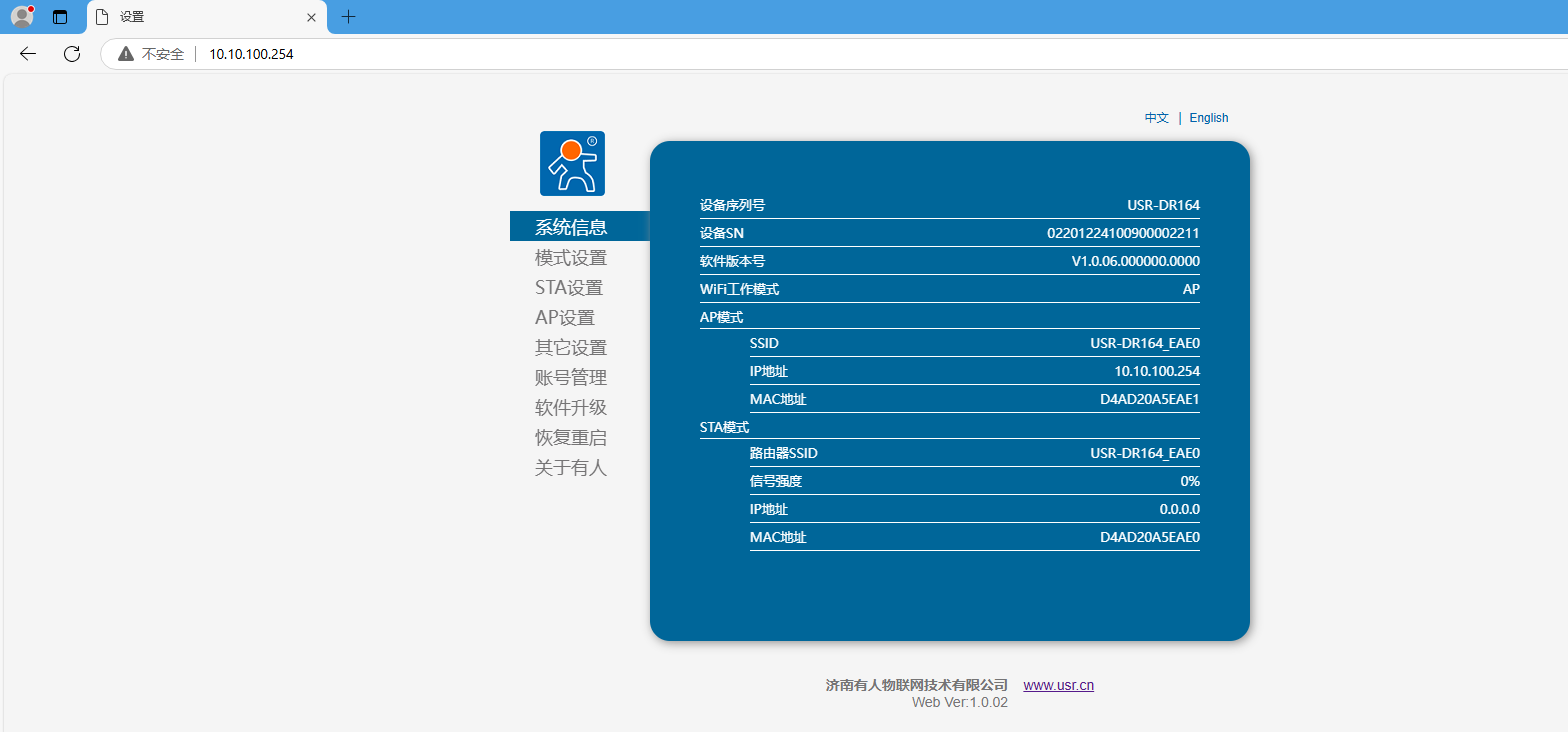

3、AP設置
網絡名稱：USR-DR164_EAE0
局域網參數設置，IP地址：10.10.100.254
備注：參數修改，需要點擊對應的保存，最后網頁重啟生效。

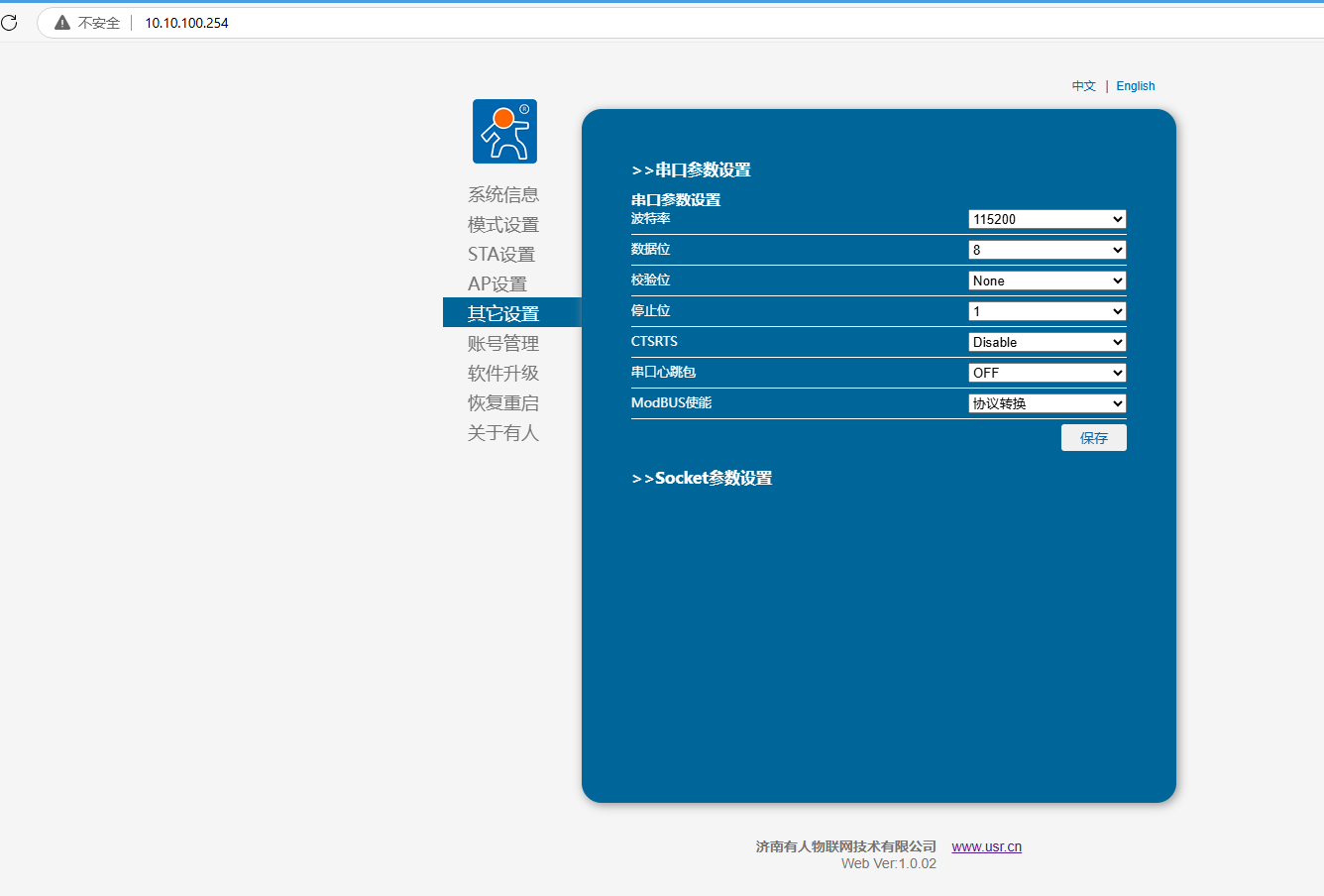

4、串口參數設置
波特率：115200 數據位：8 校驗位：NONE 停止位：1
ModBUS使能：協議轉換
點擊保存

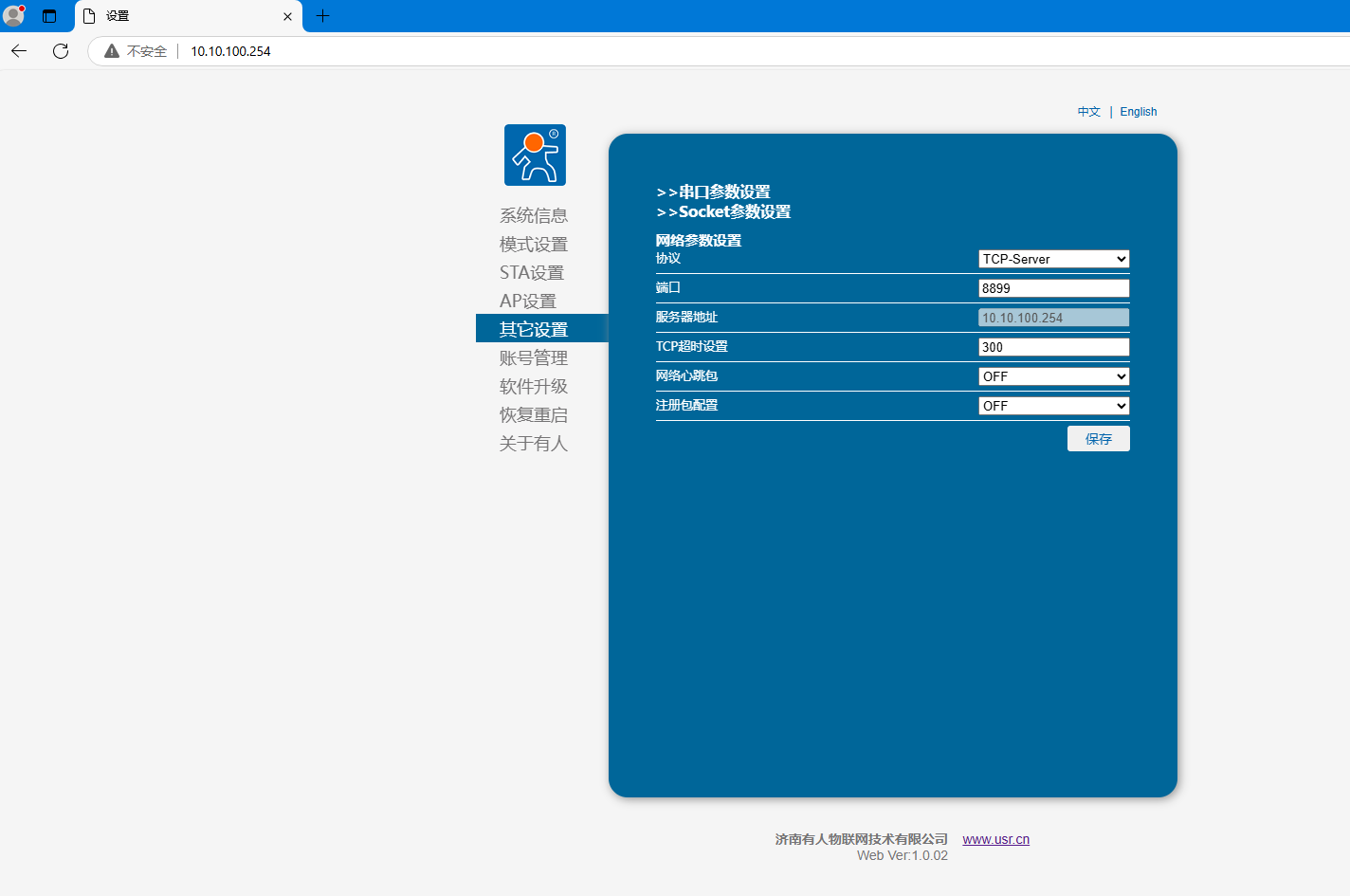

5、Socket參數設置
網絡參數設置
協議：TCP Server
端口：8899
點擊保存

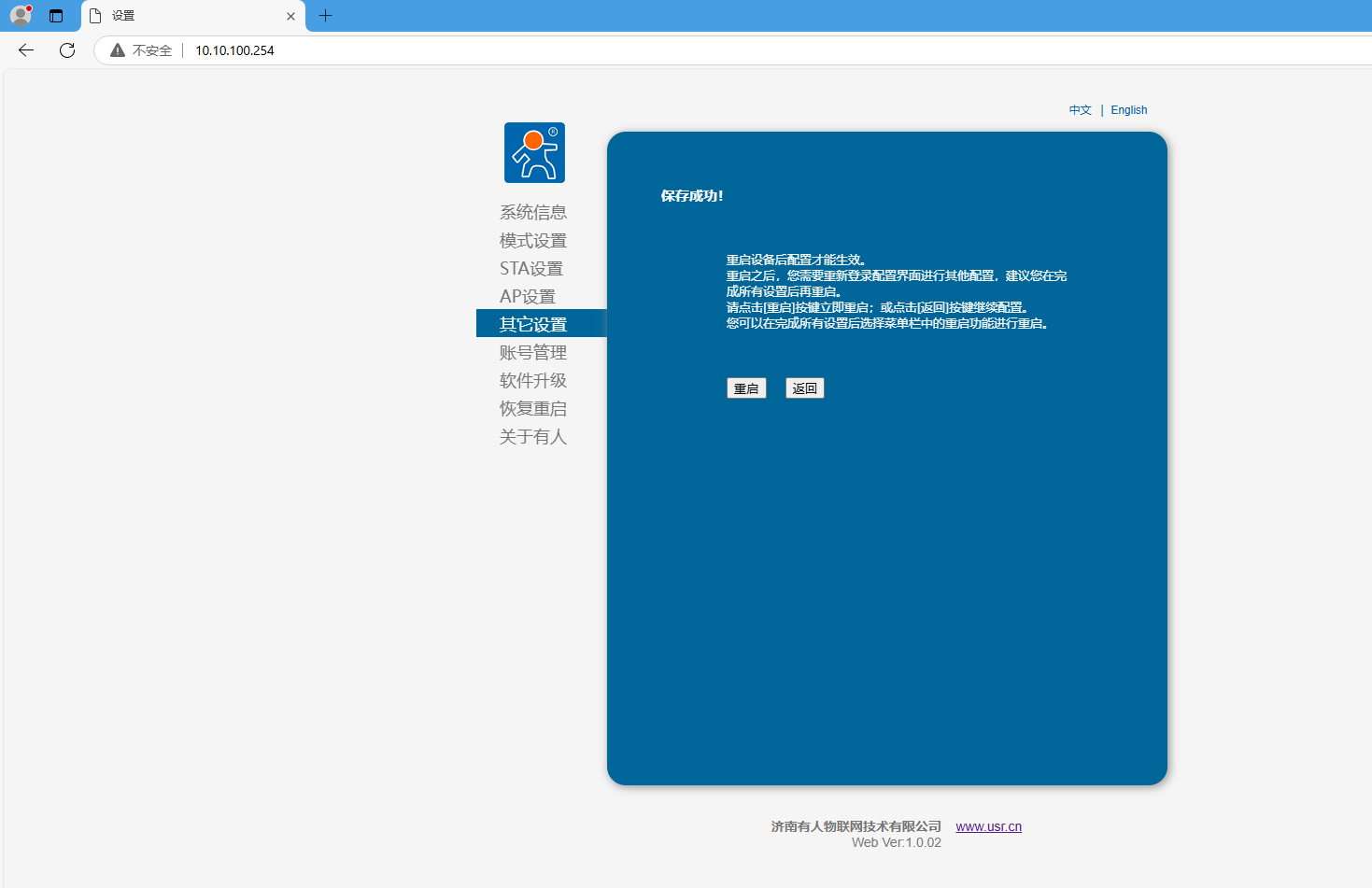

6、重啟
四、MODBUS軟件設置

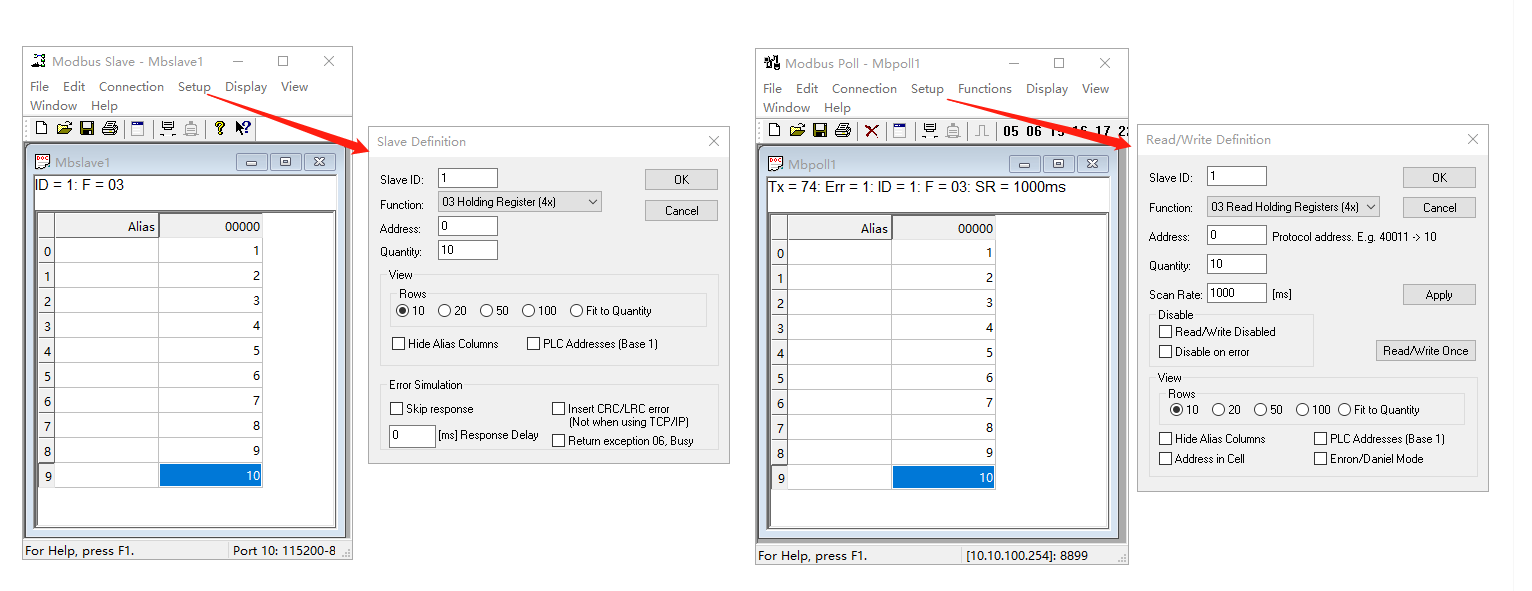

1、打開MODBUS SLAVE和MODBUS POLL軟件，Setup設置一樣，Slave ID 用1，Function 03功能碼，Address寄存器起始地址0，Quantity寄存器數量10。

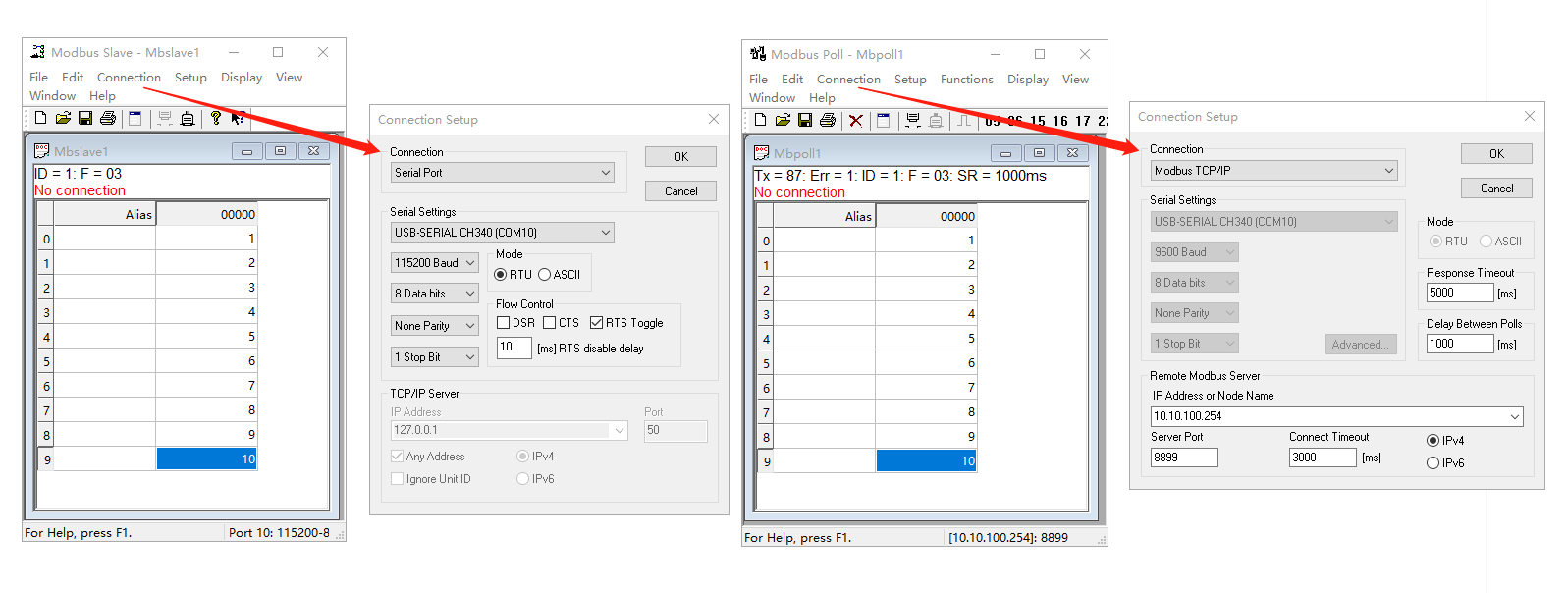

2、打開MODBUS SLAVE和MODBUS POLL軟件，MODBUS SLAVE的Connection選擇串口COM10，串口參數設置和DR164一致。MODBUS POLL的Connection選擇Modbus TCP/IP,IP地址填10.10.100.254，端口填8899。
五、數據傳輸測試

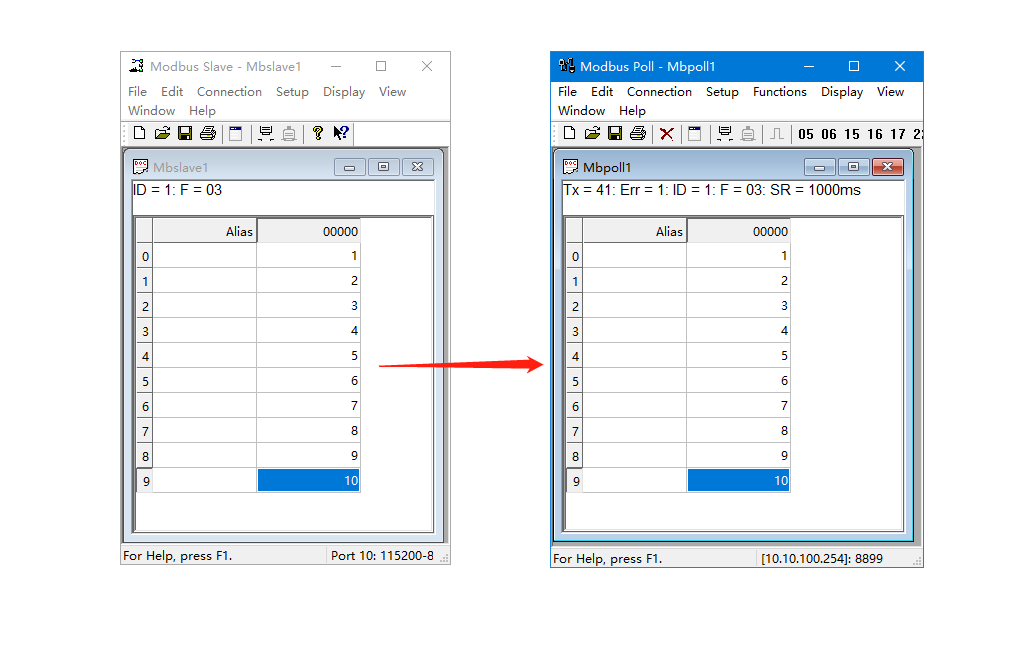

MODBUS SLAVE軟件改變數據，對應MODBUS POLL軟件采集到數據。
編寫人：金志方 編寫日期：2024-10-18
審核人：金志方 審核日期：2024-10-18
訂正版本：V1.0 訂正內容：初稿
