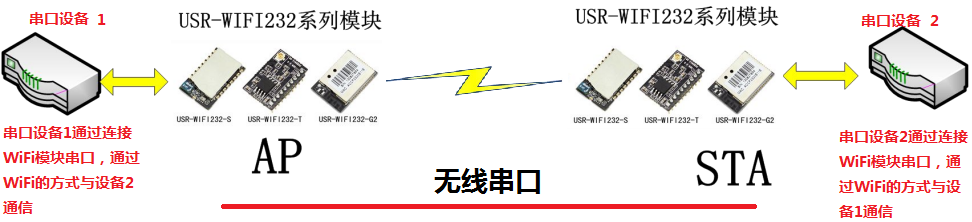

這一應用中，兩個USR-WIFI23模塊組網WIF I無線點對點連接，如圖所示，這樣的組網方式為用戶設備搭建了一個透明串口通路。
設置如下：
(1)左邊USR-wifi232模塊設置為AP模式，SSID及IP地址默認.網絡協議設置為TCP/Server模式，協議端口默認為8899.
(2)右邊USR-wifi232模塊設置為STA模式，SSID設為要連接的AP的SSID.(如USR-WIFI-T),默認為DHCP,網絡協議設置為TCP/Client模式，
協議端口8899，目標ip地址設為左邊模塊的地址。即10.10.100.254. 設置lan口地址為10.10.99.254.（STA模塊LAN口地址和做AP的LAN口地址不能在相同網段）。
當右邊模塊啟動后會找AP（SSID:USR-WIFI-T)。然后右邊TCP client 端連接左邊模塊的TCP server。所有連接自動完成。然后兩邊的UART就可以透明傳輸數據。
使用AT指令設置的方法：

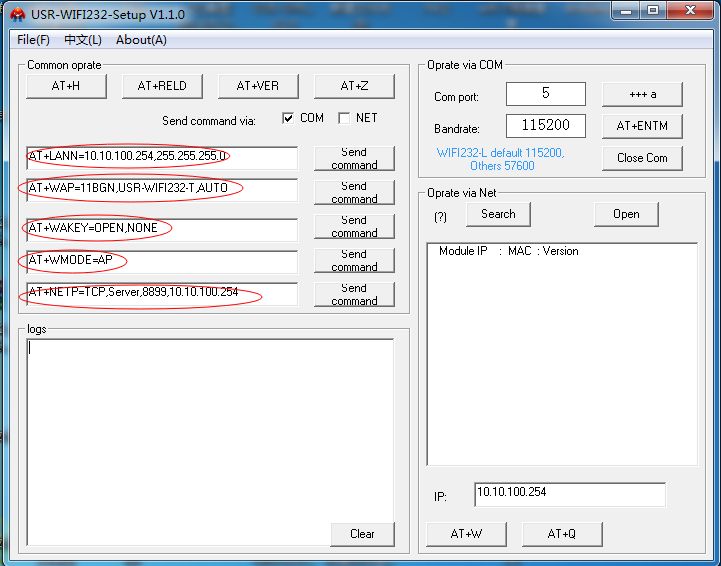

做AP模塊的設置：

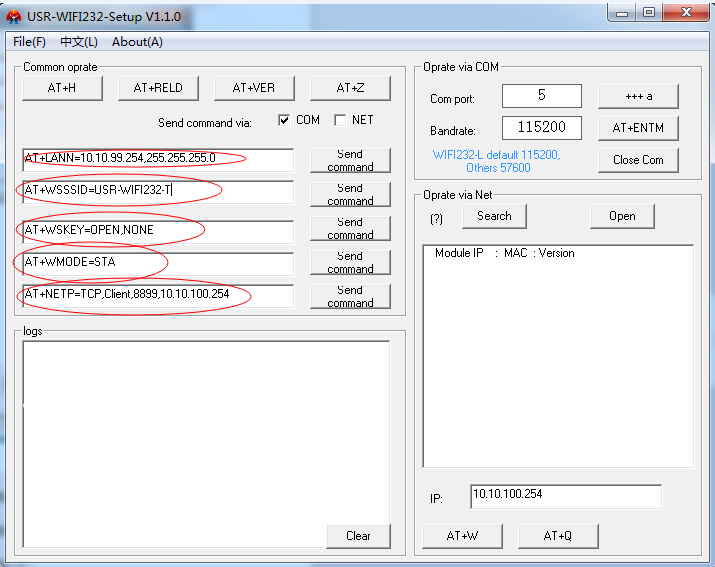

做STA模塊的設置：

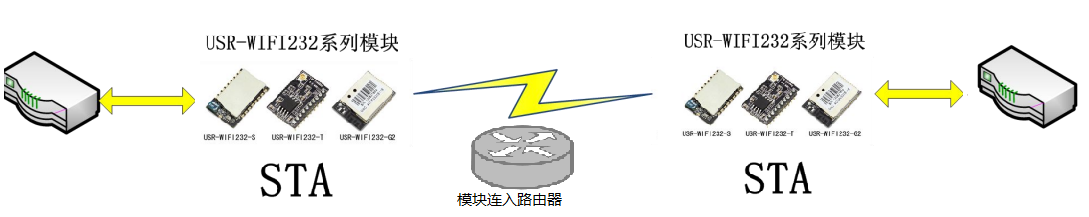

這一應用中，兩個USR-WIFI232模塊通過無線路由器組網WIF I無線點對點連接，如圖所示，這樣的組網方式為用戶設備搭建了一個透明串口通路。
設置如下：
這一應用中，兩個USR-WIFI232模塊通過無線路由器進行無線點對點連接，如下圖所示，這樣的組網為兩個用戶設備搭建了一個透明串口通路。
(1)左邊USR-wifi232模塊設置為STA模式，SSID設為要連接的無線路由器。IP地址設為
192.168.0.10.設為和路由器一個網段的固定的IP地址。網絡協議設置為TCP/Server模式，協議端口默認為8899.
(2)右邊USR-wifi232模塊設置為STA模式，SSID設為要連接的無線路由器的SSID.網絡協議設置為TCP/Client模式，協議端口8899，對端ip地址設為左邊模塊的地址。即192.168.0.10.
當兩個模塊啟動后會找AP（無線路由器）然后右邊TCP client 端連接左邊模塊的TCP server。所有連接自動完成。然后兩邊的UART就可以透明傳輸數據。
測試數據收發：

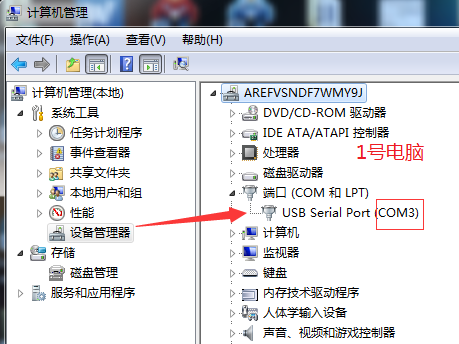

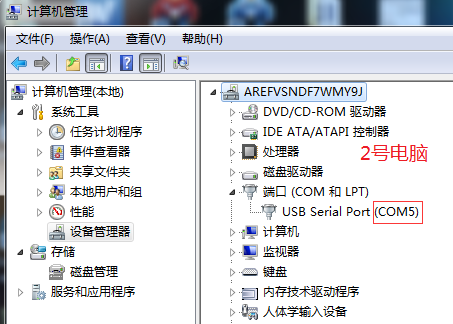

兩臺電腦分別有一個串口，1號電腦串口號為com3 ，1號電腦連接做AP模式的WiFi模塊串口，2號電腦串口號為com5,2號電腦連接做STA模式的WiFi模塊串口.

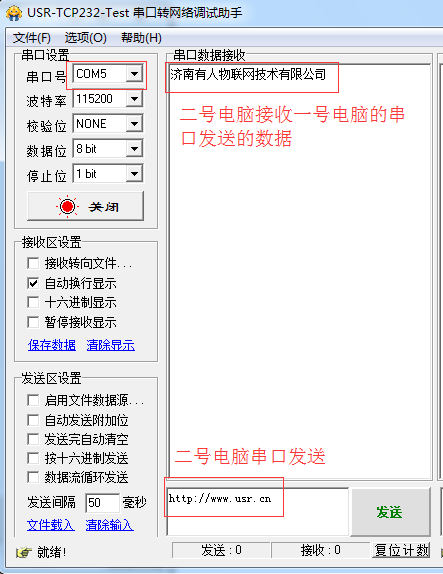

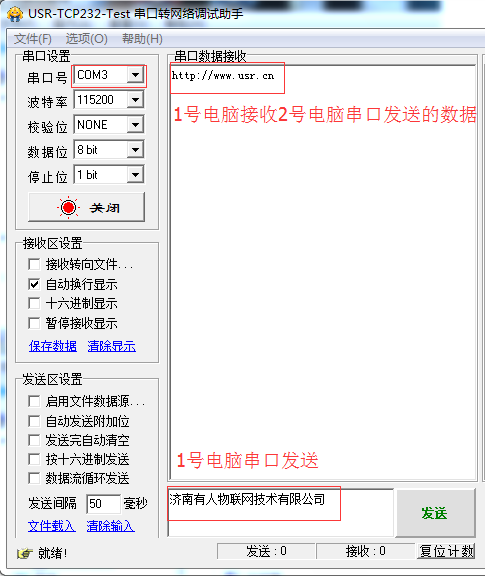

使用串口調試助手軟件，測試數據收發。
