一、資料下載
USR-TCP232-304說明書：http://www.0575400.com/Download/920.html
USR-TCP232-304設置軟件：http://www.0575400.com/Download/257.html
二、準備工作
1、USR-TCP232-304 數量1個
2、路由器 數量1個
3、485轉USB調試線 數量1個
4、電源適配器5V 數量1個
三、連接框圖
四、云端參數配置

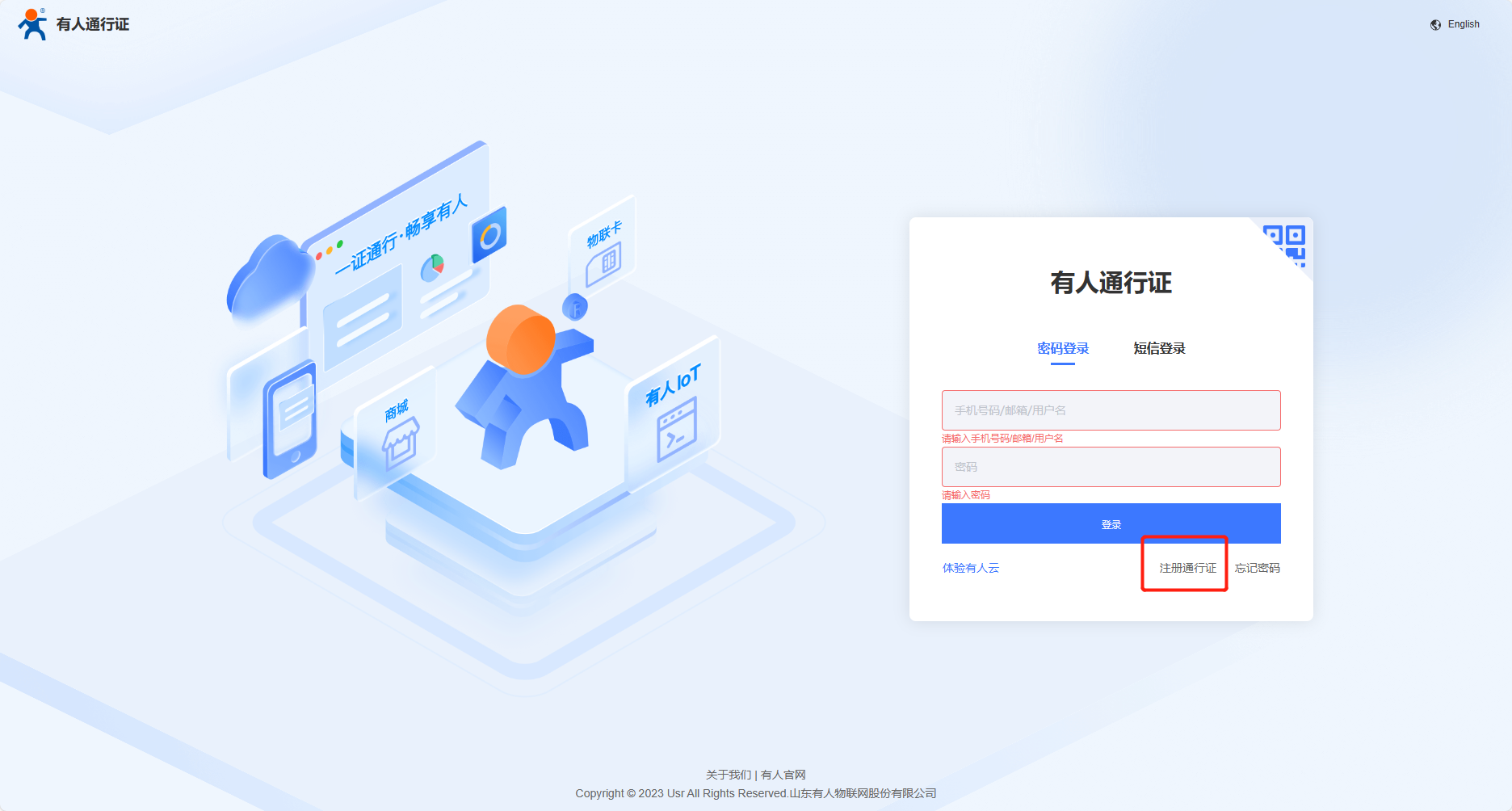

1、登錄有人云平臺:https://account.usr.cn/#/login_cps（如果沒有賬號先申請通行證）
2、添加設備

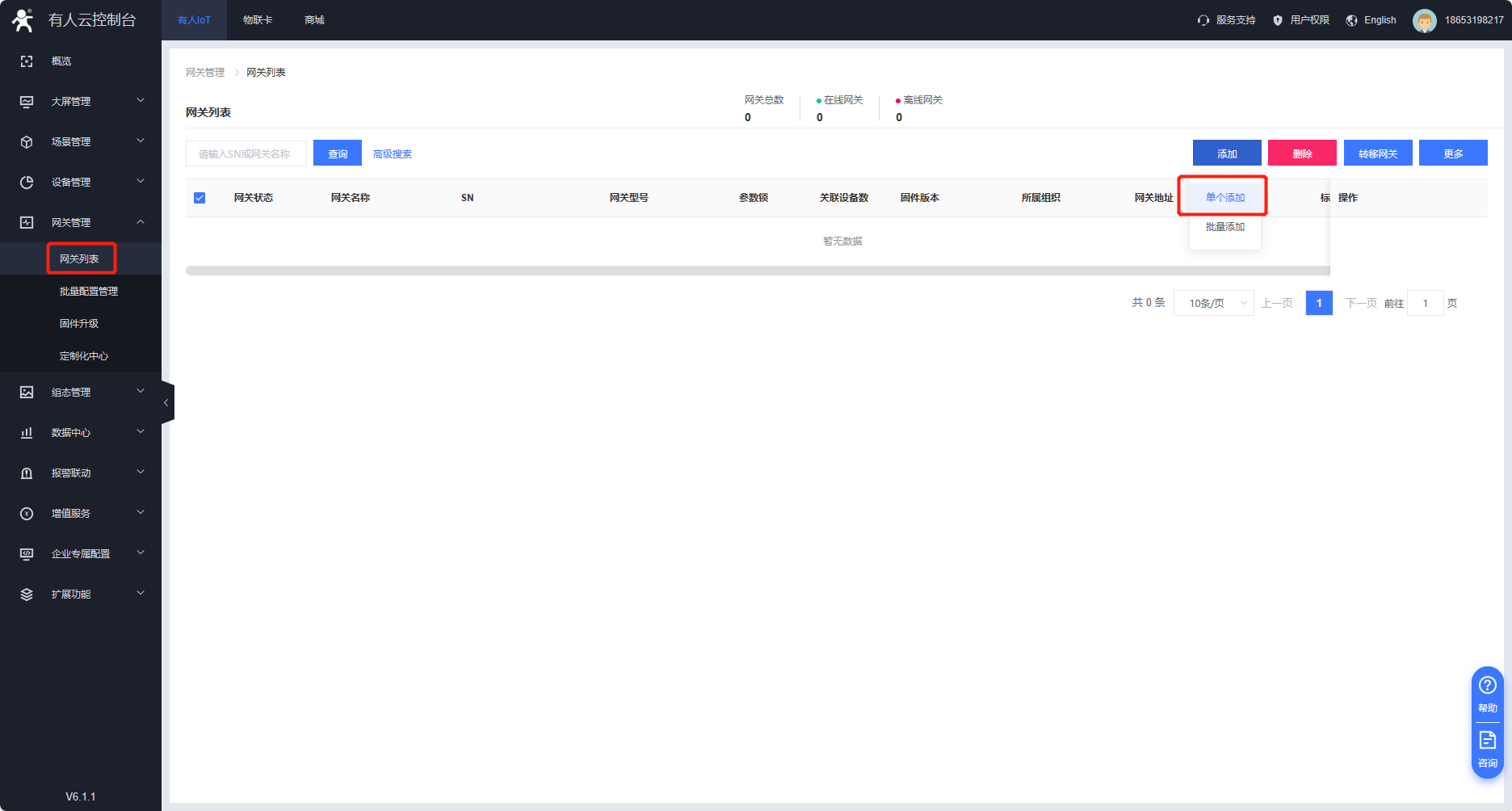

云平臺添加設備，在網關管理---網關列表--添加網關，點擊SN不支持，系統自動生成，不需要自己設置，通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼)

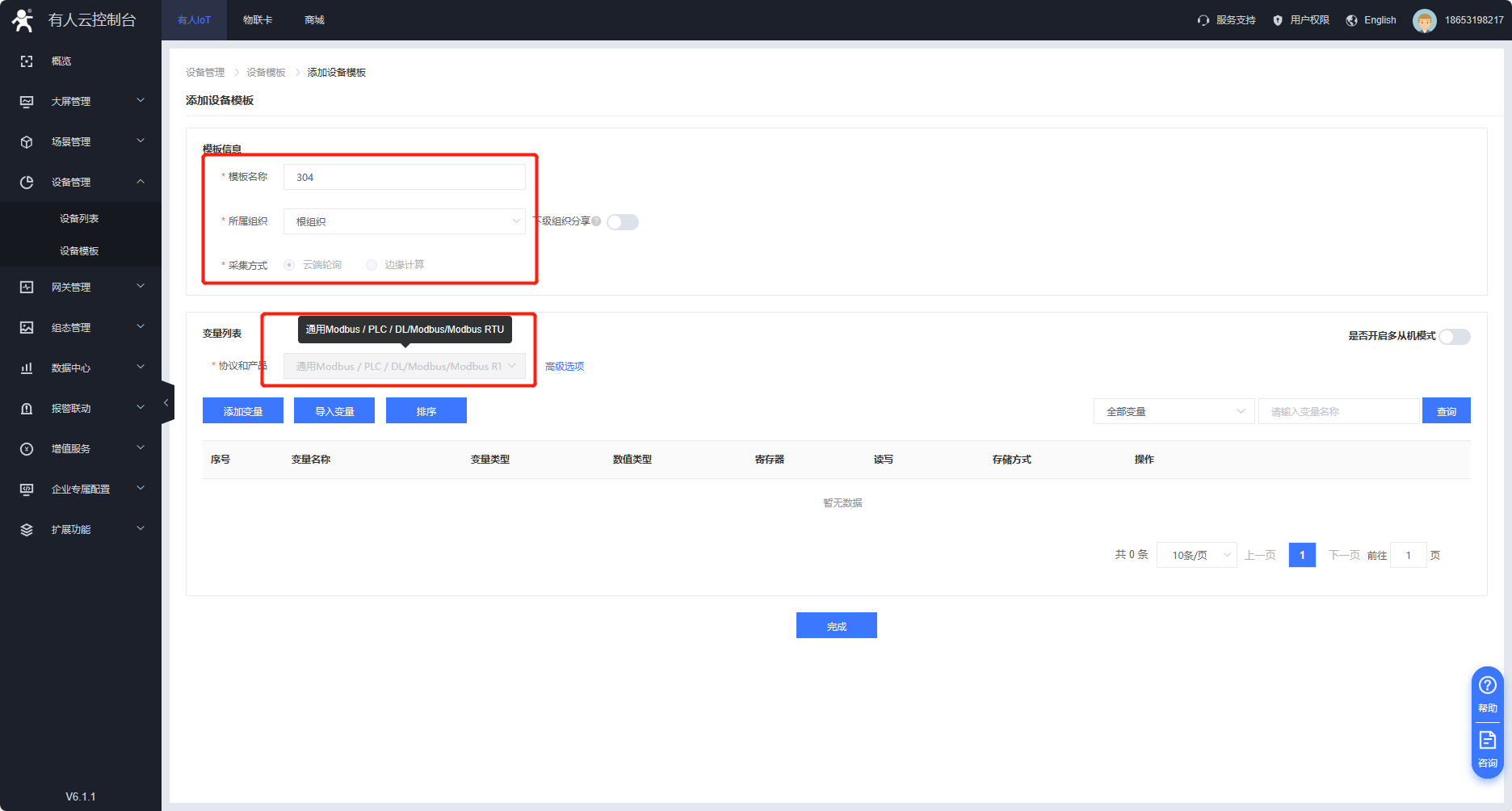

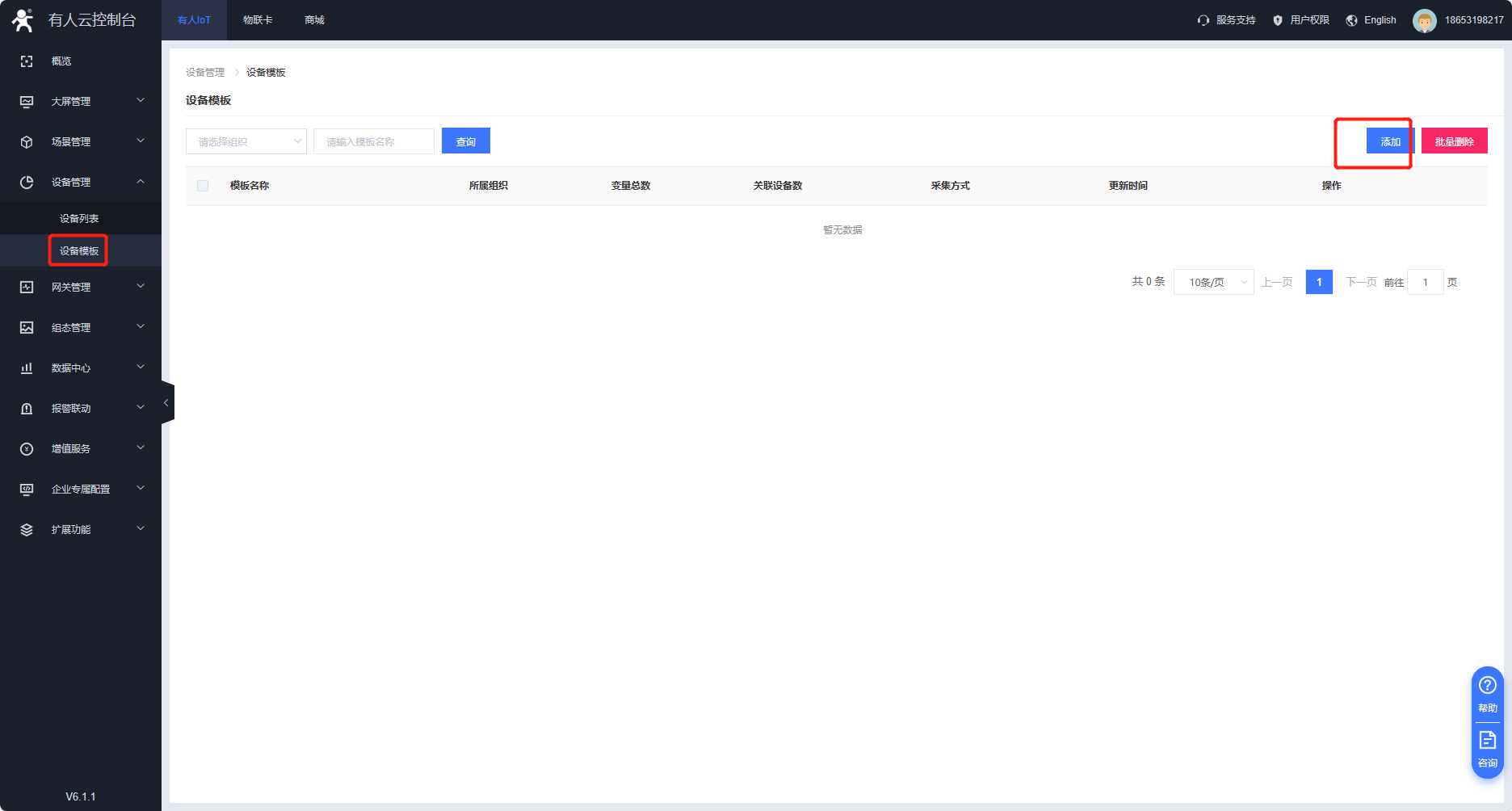

3、新建模板，設備管理--設備模板--添加模板
*選擇modbus rtu協議

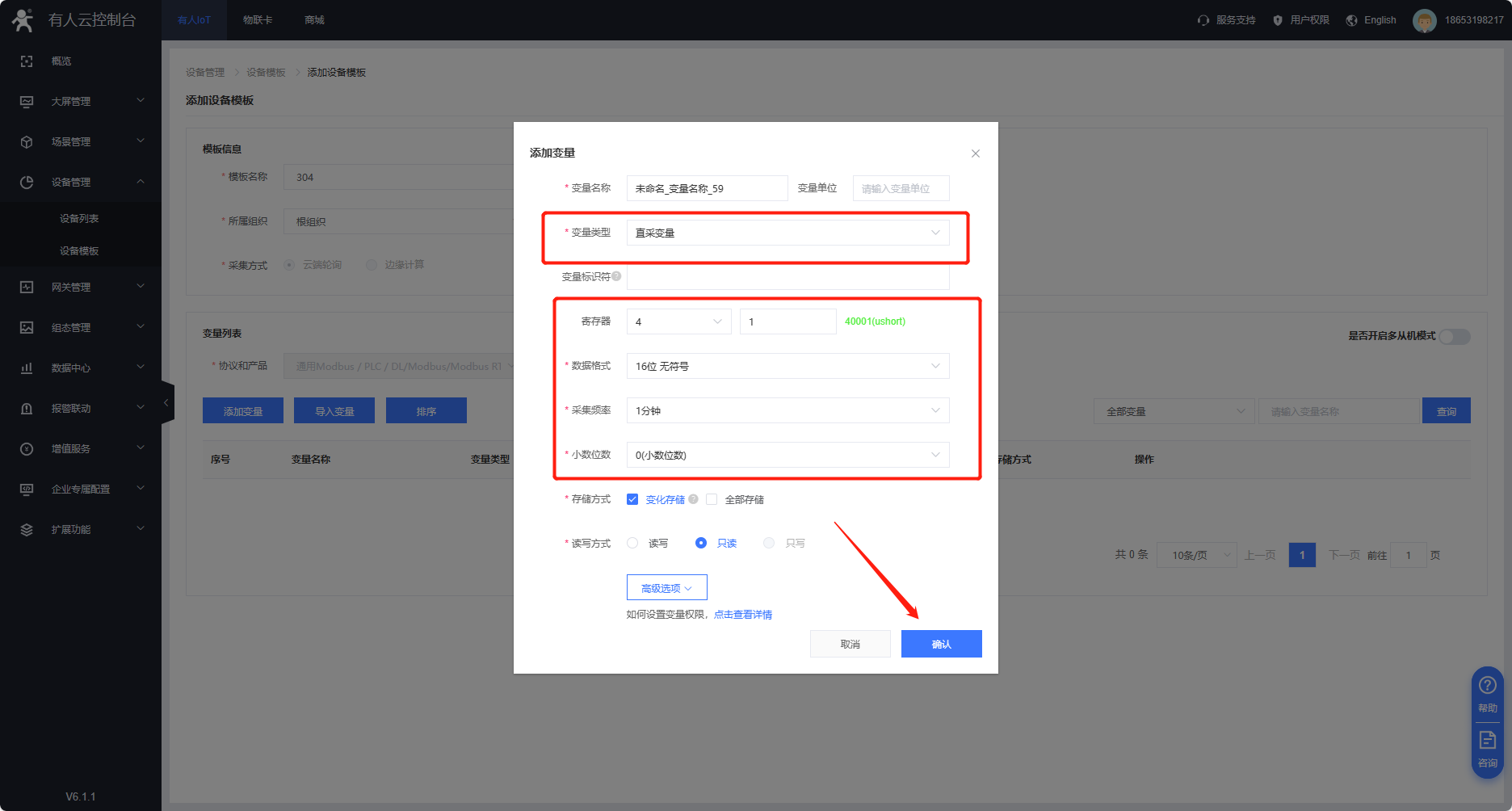

*添加變量
變量名稱：“溫度”，單位：自定義。
變量標識符不用填。
寄存器：第一個空選擇“4”，第二個空填“1”。
數據格式：16 無符號
小數點位數：0（小數位數）
存儲方式：變化存儲（自定義選擇）
讀寫方式：讀寫
高級選項 > 采集公式：%s/10
高級選項 > 控制公式：%s*10
注意：如果實際使用情況，不需要公式的話，可以不添加公式
寄存器地址計算方法：
寄存器的填寫(需要知道終端設備的功能碼寄存器的起始地址，不清楚的需要聯系終端設備的廠家)
功能碼03H或06H，起始地址0000H，則填：40001;
功能碼04H，起始地址000AH，則填：30011;
功能碼01H或05H，起始地址0002H，則填：00003;
功能碼02H，起始地址0003H，則填：10004。
格式為：功能碼+寄存器地址(需要16進制轉為10進制)+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001;
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;

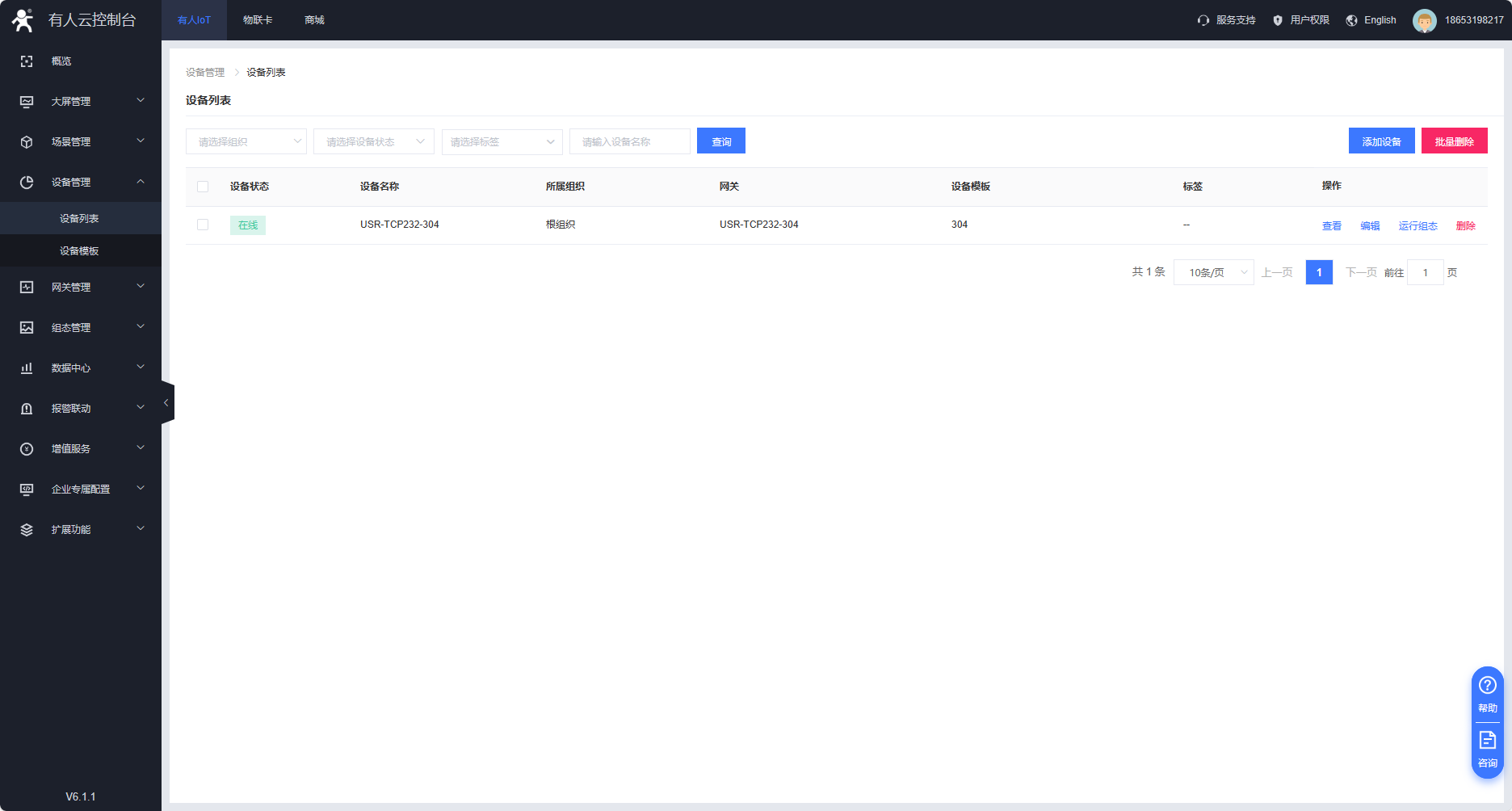

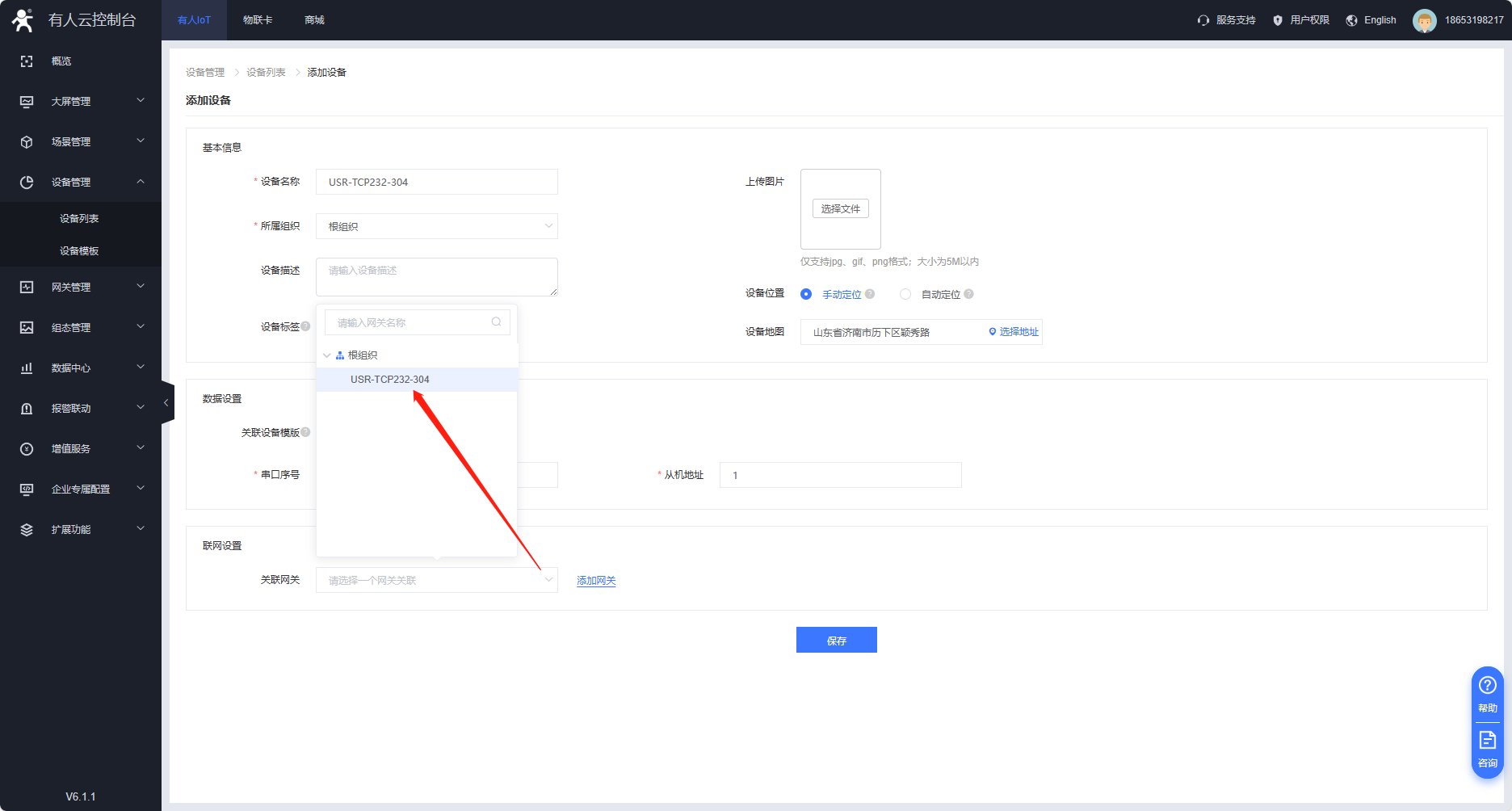

4、添加設備
云平臺添加設備，在設備管理---設備列表--添加設備

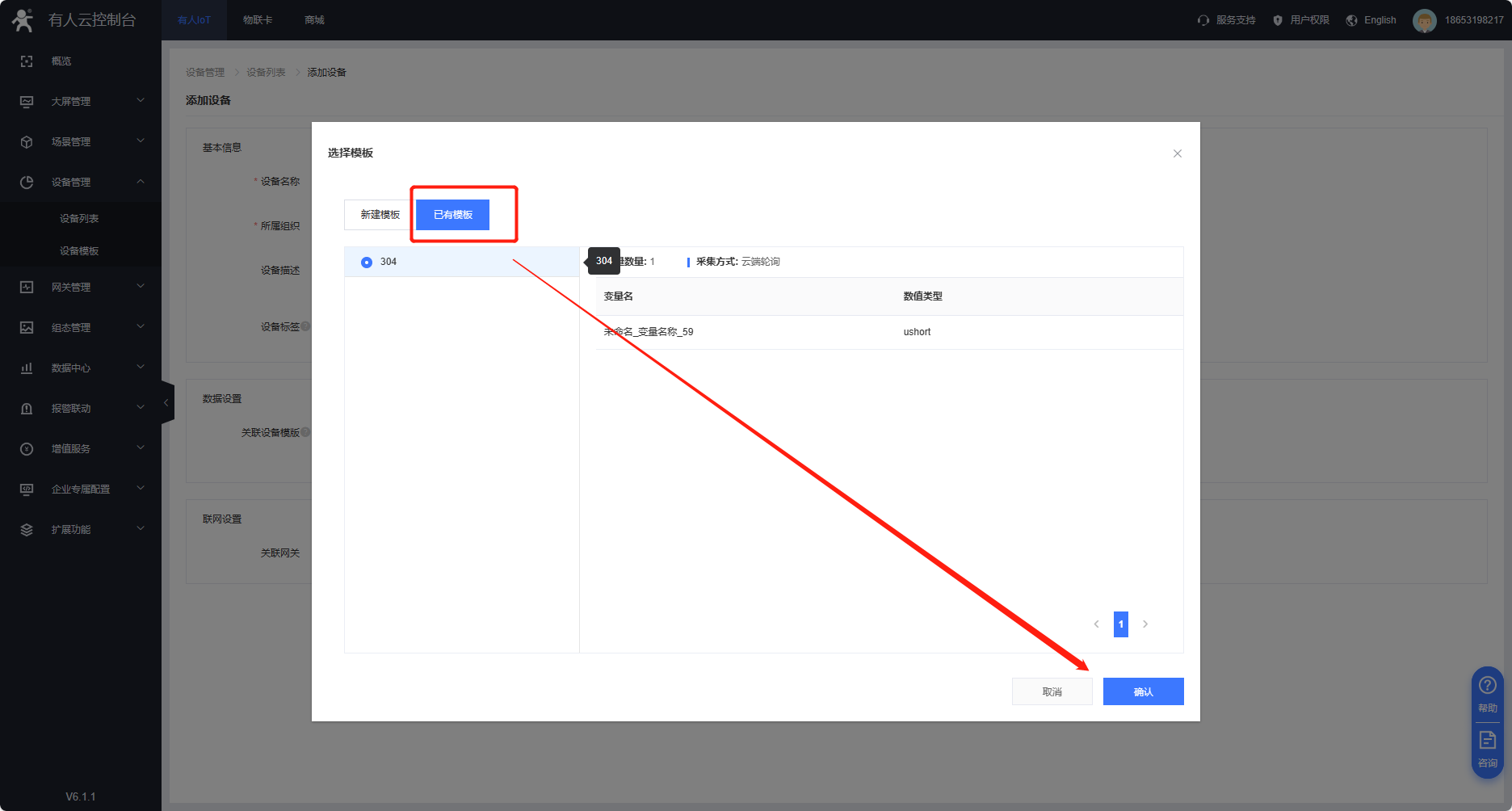

*綁定已有模板

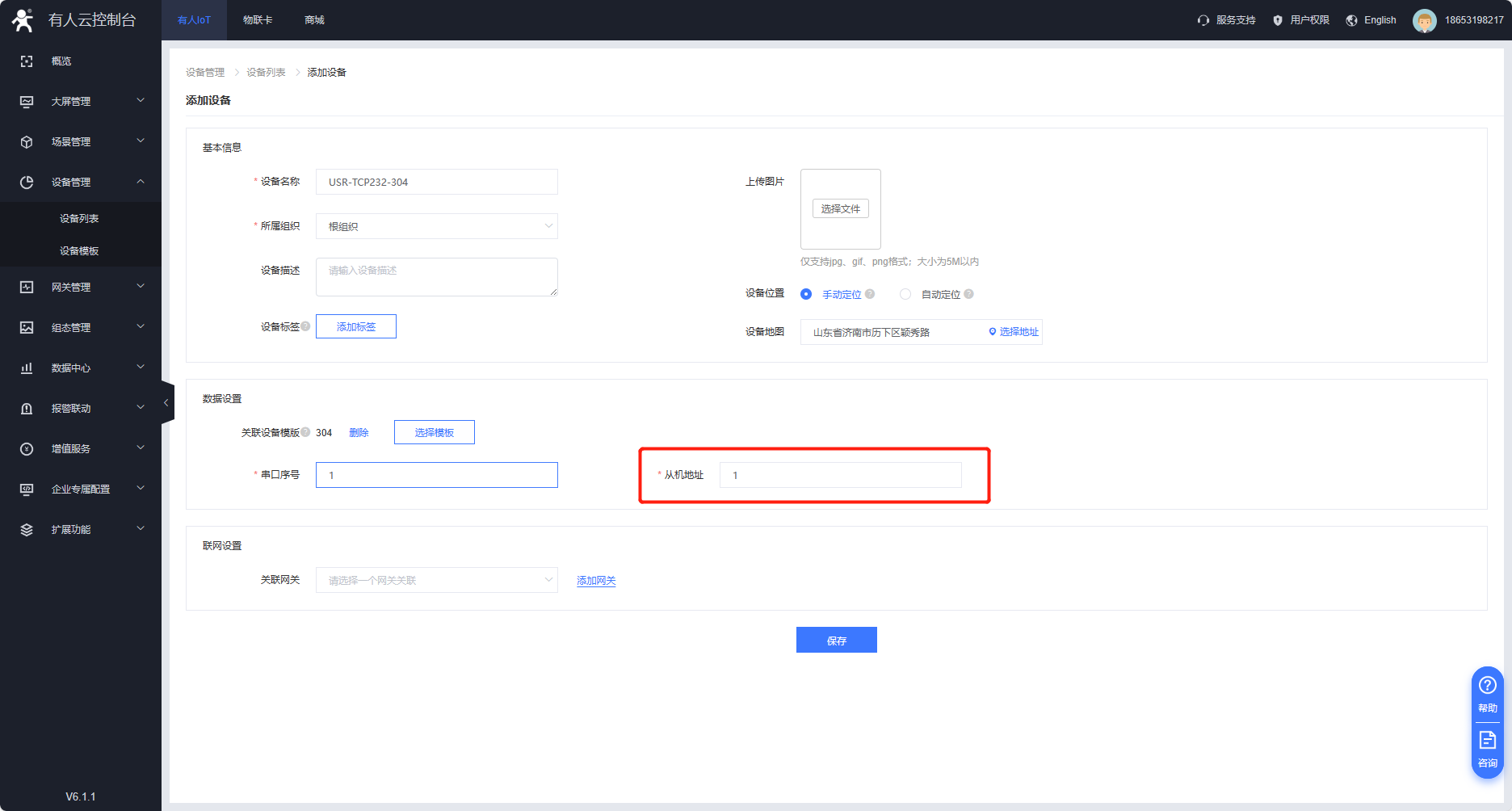

從機地址: 根據304連接的串口設備modbus從機地址實際填寫；串口序號: 默認；
*綁定網關
五、USR-TCP232-304參數配置
1、打開電腦，鏈接設備的網卡（未識別網絡是正常的狀態），將改網卡的IP地址設置為靜態的IP地址192.168.0.201，禁用無用網卡
2、關閉防火墻和殺毒軟件
打開控制面板找到“windows防火墻”選項關閉防火墻
3、打開M0設置軟件

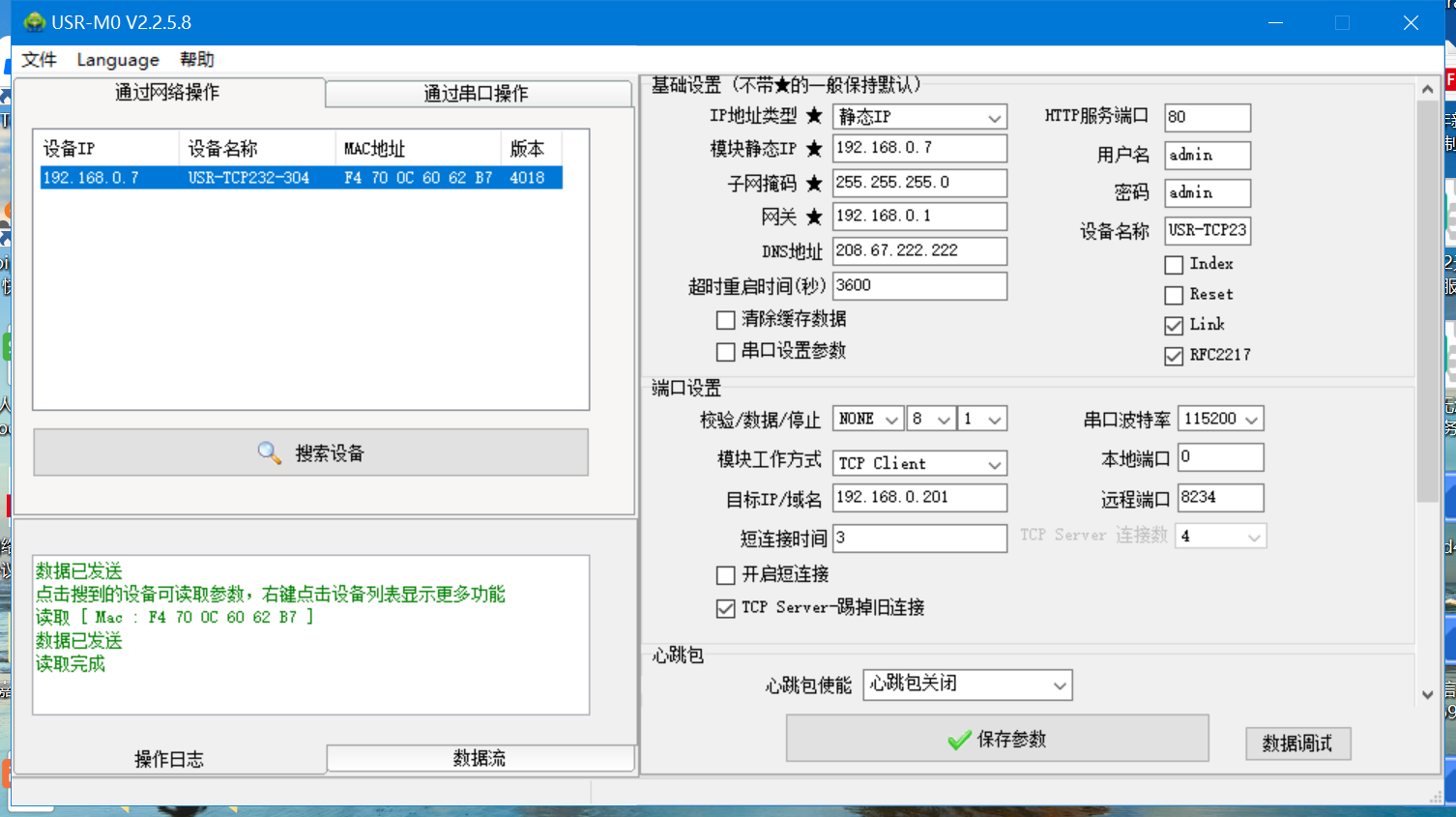

點擊“搜索設備”當搜索列表中出現304的設備后，單擊搜索到的設備，查看以及修改其配置信息(下圖為默認配置信息)。

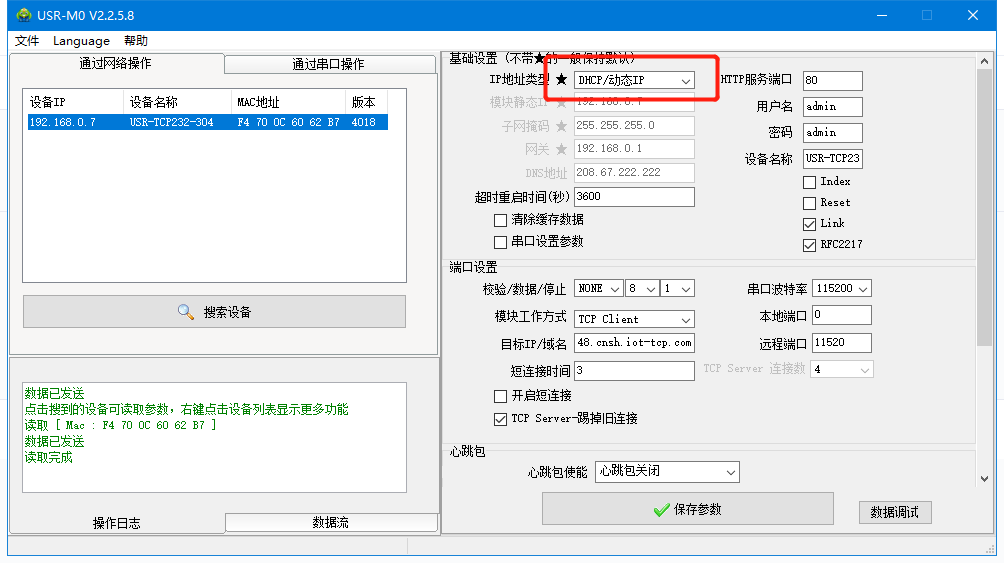

4、IP地址類型更改為DHCP/動態IP，設置完成后通過網線將304的網口接到路由器LAN口上面，給設備供網。工作方式選擇TCP Client，目標IP：自己的云平臺接入地址，遠程端口號：15000，設置完成后點擊保存參數。

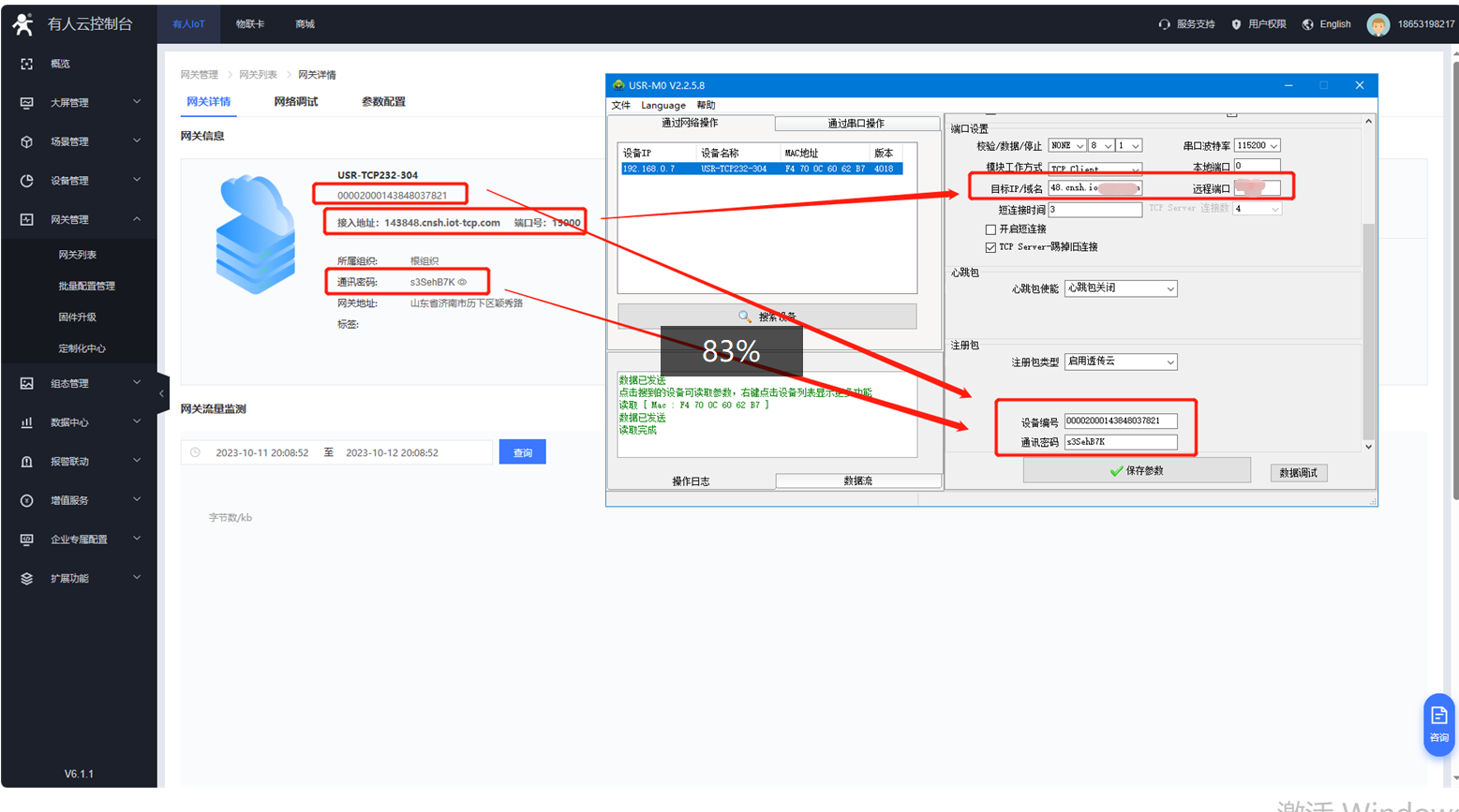

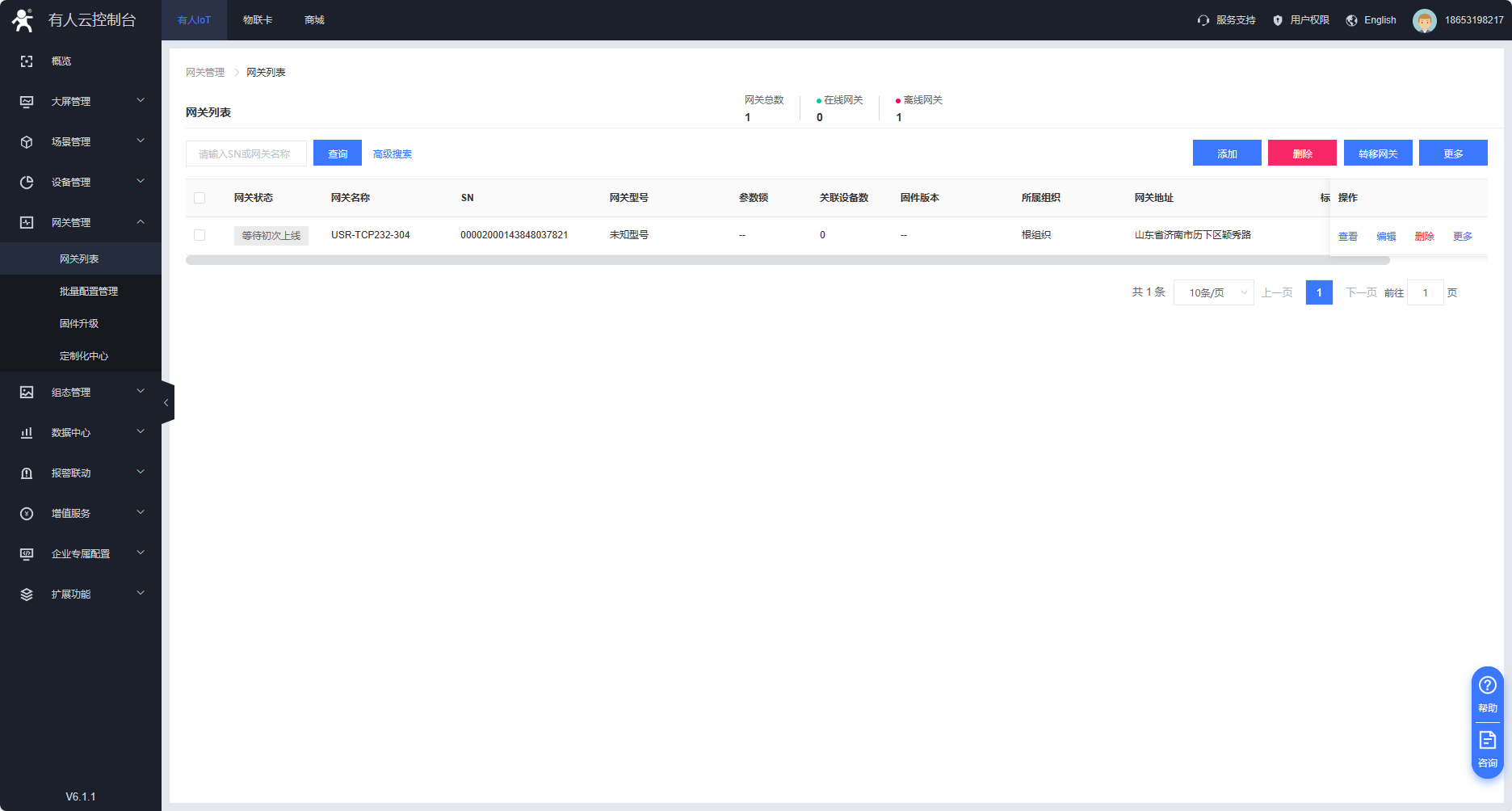

5、304在云端上線

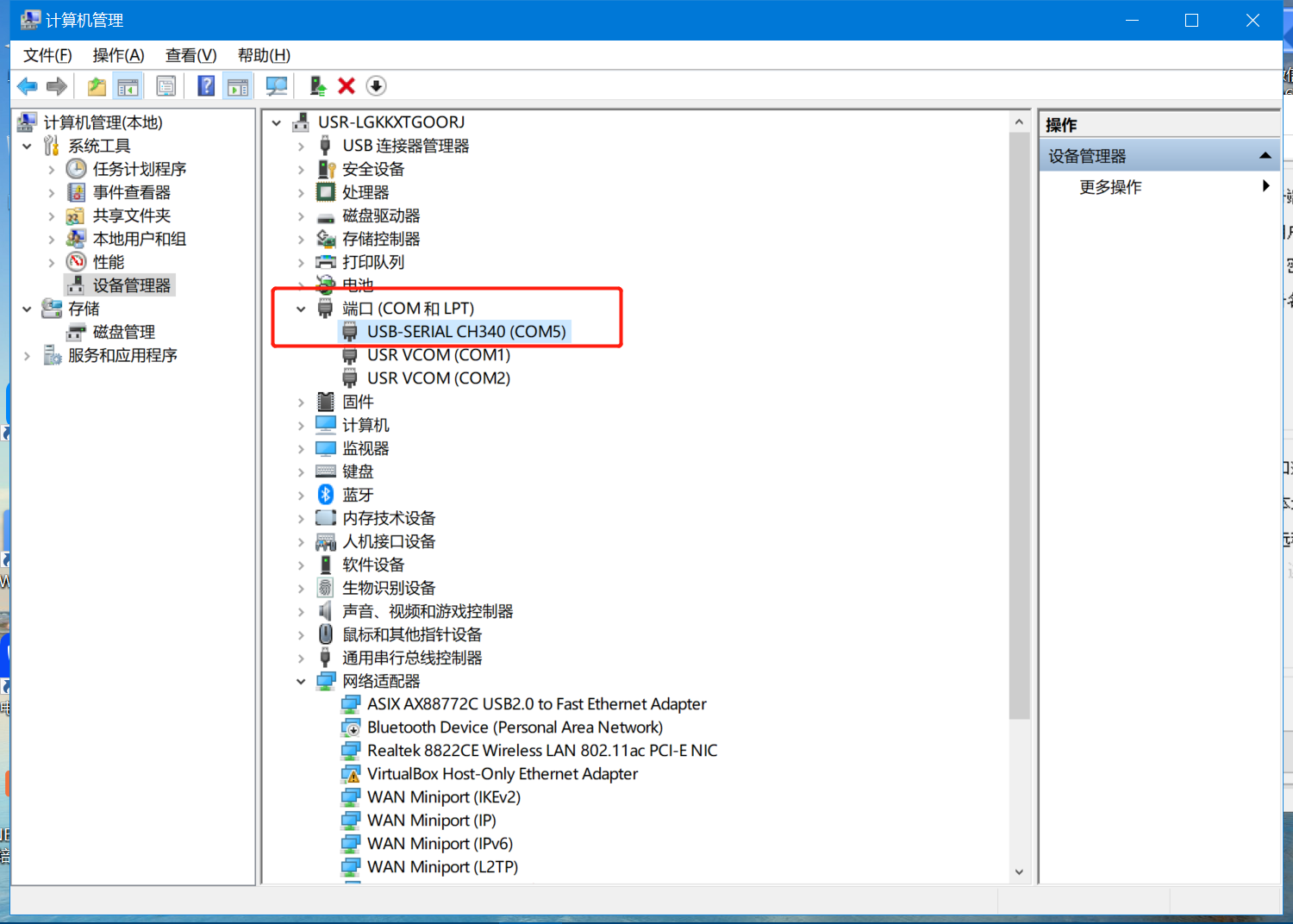

6、304通過485轉USB接電腦，串口號可以在設備管理器中查詢。
六、數據測試

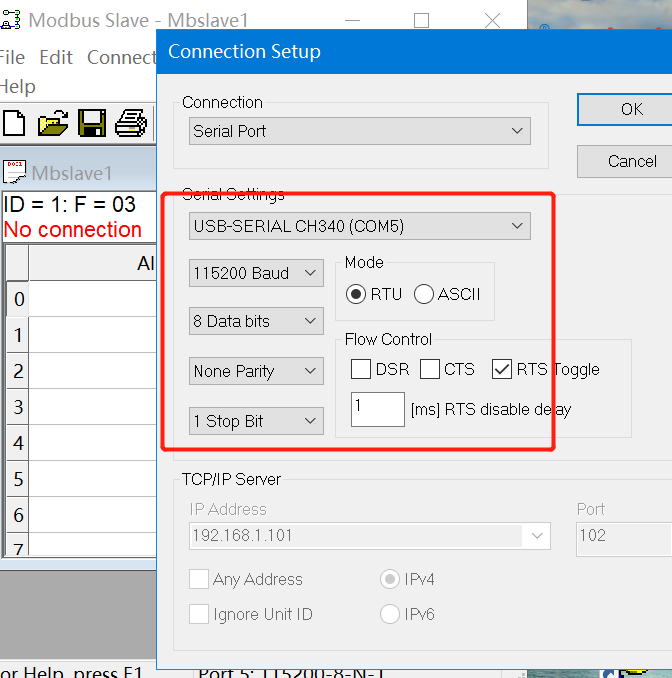

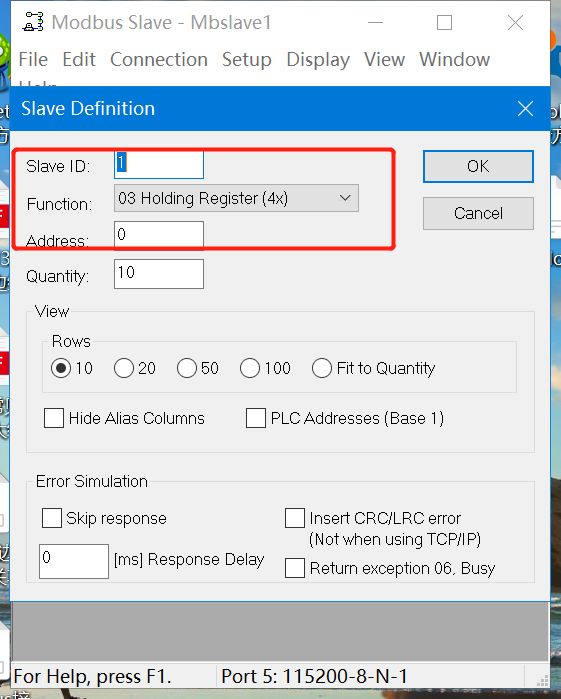

1、打開modbus slave軟件，選擇串口以及設置串口參數
串口參數： 跟USR-TCP232-304的串口參數保持一致

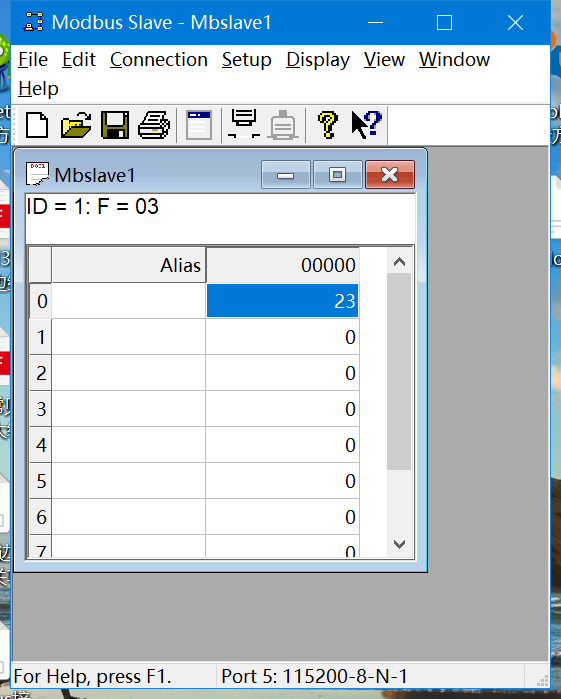

2、設置數據

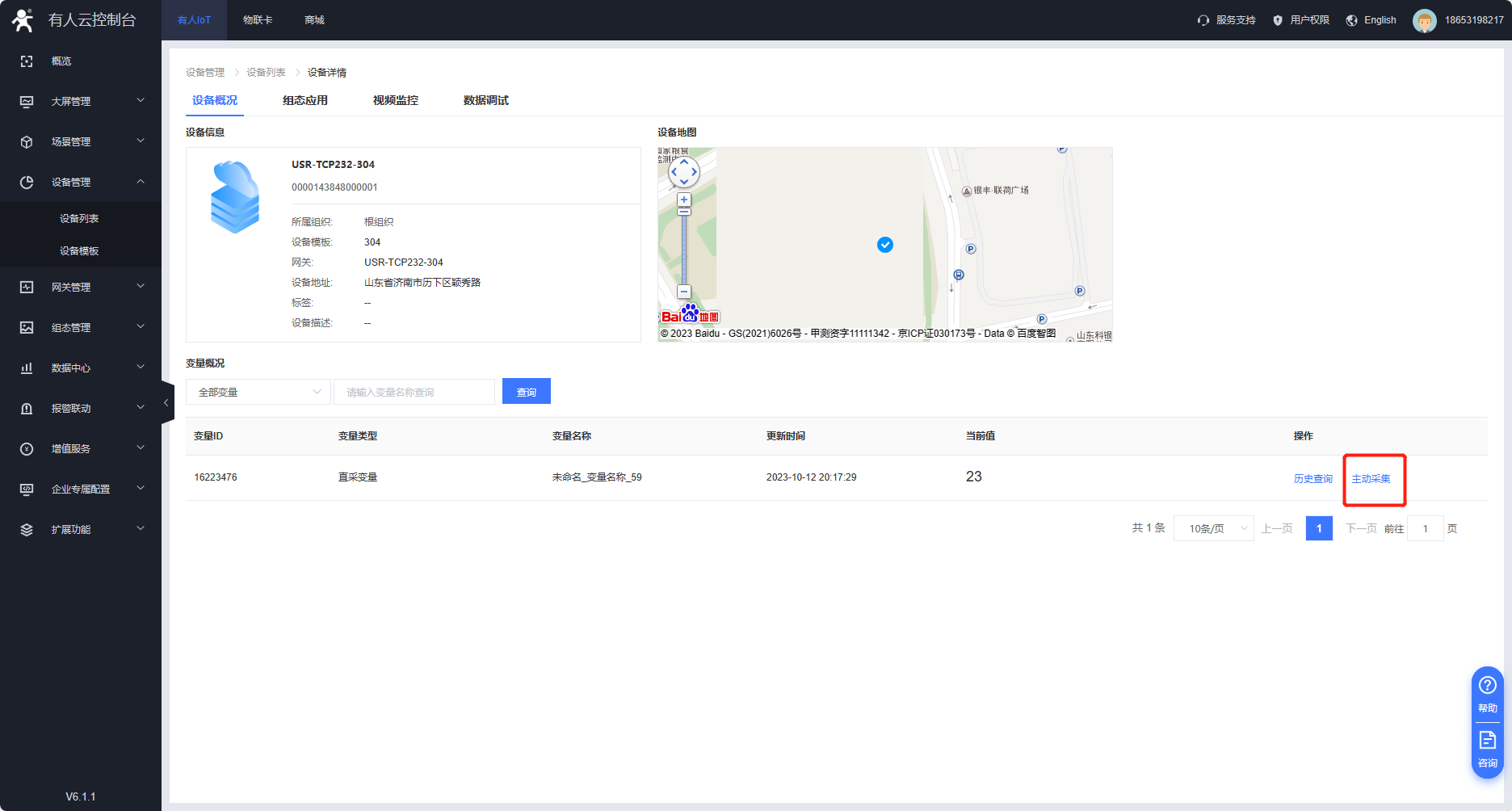

3、在有人云平臺上找到對應的設備，點擊數據查看-主動采集?？梢栽谟腥嗽破脚_查看設備傳輸的串口數據。
撰寫人：秦嘉城
