TCP232-TEST串口及網絡調試助手軟件：
http://www.0575400.com/Download/27.html
B2件設計手冊：http://www.0575400.com/Down/USR-WIFI232-B2-software-V1.0.5.pdf

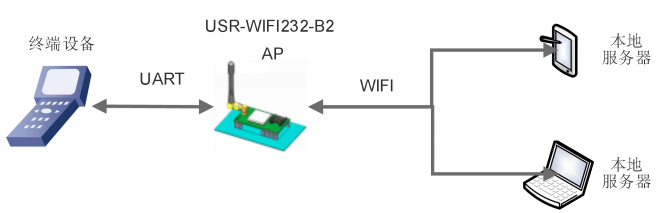

本案例基于AP組網模式測試

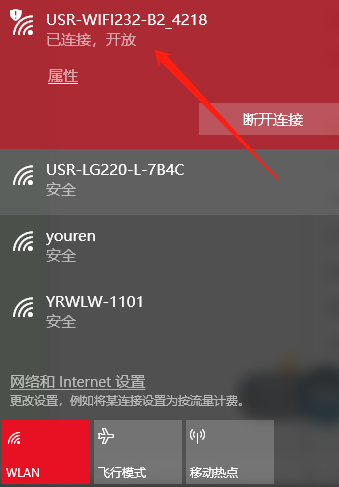

(1) 將模塊焊接到測試底板上，測試板串口連接電腦串口，電腦連接WiFi。在電腦無線搜索欄，搜索B2,連接。

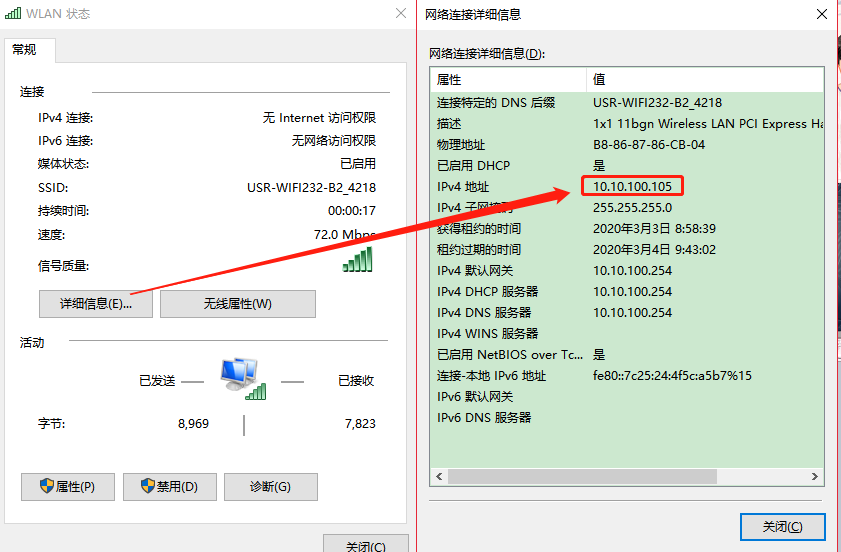

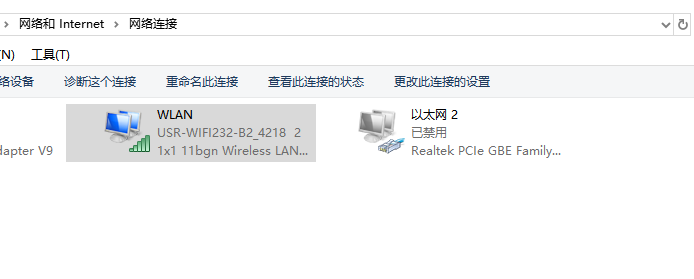

(2) 連接成功后或者電腦獲取到IP：10.10.100.105, 電腦把wifi之外的網卡禁用。
(3) 打開USR-TCP232-TEST軟件測試

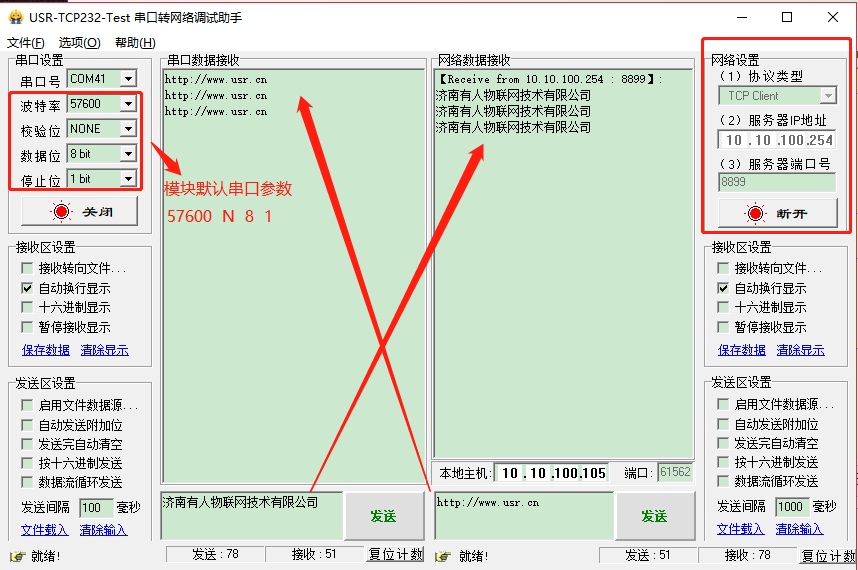

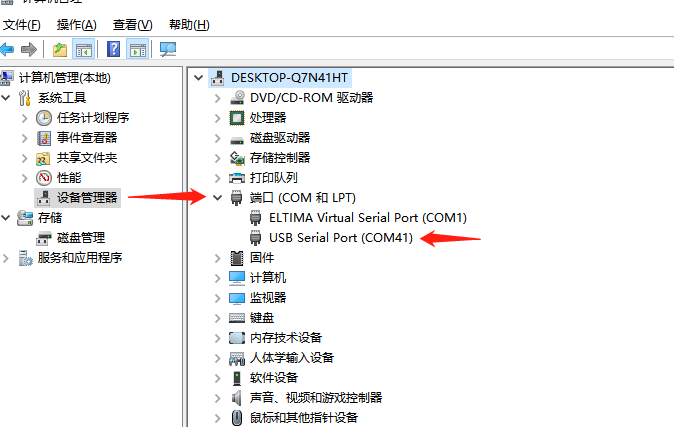

將模塊串口連接到電腦的串口，電腦的串口號為com41，電腦連接WiFi模塊的IP10.10.100.254，控制端口為8899.由于WiFi模塊默認為TCP server，所以電腦端連接模塊需要設置為TCP client連接模塊的server。

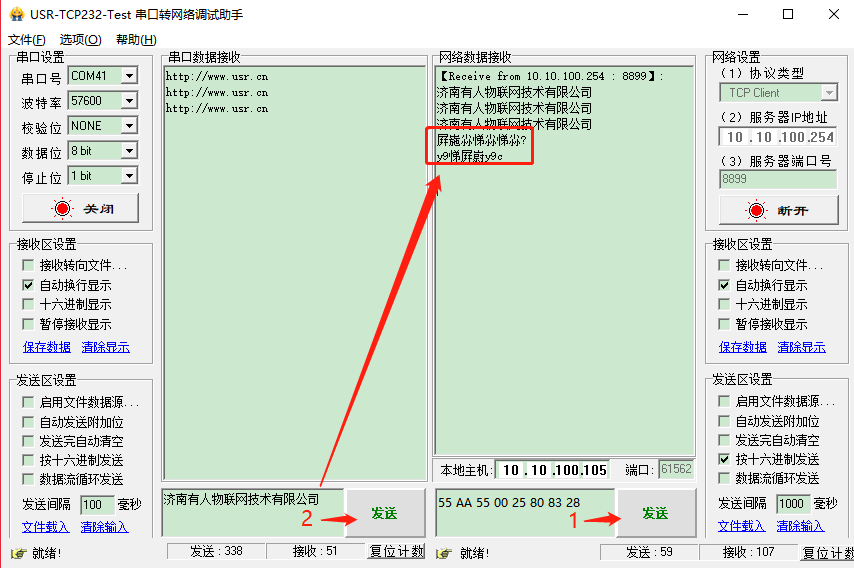

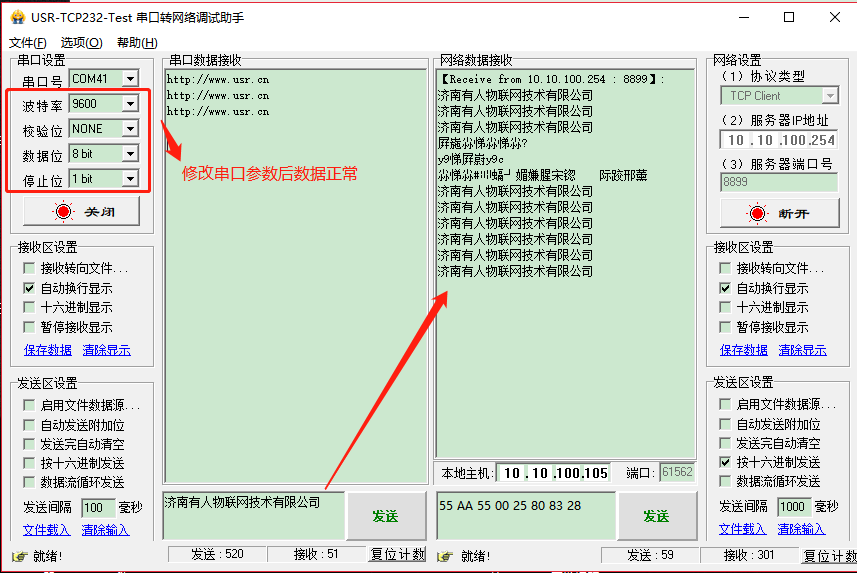

將模塊串口參數修改為9600、NONE、8、1， 需要網網絡端按十六進制下發55 AA 55 00 25 80 83 28， 發送完成后，軟件打開串口需要修改為9600、none、8、1， 不然數據會顯示為亂碼。 注意：本命令所作的修改立即生效，不需要重啟，當次有效，不會保存，斷電丟失。
RFC2217參數舉例：
115200，N，8，1 |
55 AA 55 01 C2 00 83 46 |
115200，ODD，8，1 |
55 AA 55 01 C2 00 8B 4E |
115200，EVEN，8，1 |
55 AA 55 01 C2 00 9B 5E |
115200，N，7，1 |
55 AA 55 01 C2 00 82 45 |
115200，N，6，1 |
55 AA 55 01 C2 00 81 44 |
115200，N，5，1 |
55 AA 55 01 C2 00 80 43 |
115200，N，8，2 |
55 AA 55 01 C2 00 87 4A |
38400，N，8，1 |
55 AA 55 00 E1 00 83 64 |
19200，N，8，1 |
55 AA 55 00 4B 00 83 CE |
57600，N，8，1 |
55 AA 55 00 E1 00 83 64 |
14400，N，8，1 |
55 AA 55 00 38 40 83 FB |
9600，N，8，1 |
55 AA 55 00 25 80 83 28 |
4800，N，8，1 |
55 AA 55 00 12 C0 83 55 |
2400，N，8，1 |
55 AA 55 00 09 60 83 EC |
1200，N，8，1 |
55 AA 55 00 04 B0 83 37 |
600，N，8，1 |
55 AA 55 00 02 58 83 DD |
230400，N，8，1 |
55 AA 55 03 84 00 83 OA |
460800，N，8，1 |
55 AA 55 07 08 00 83 92 |
四 常用案例
(1) WIFI模塊串口透明傳輸設置具體步驟：http://www.0575400.com/Faq/15.html
(2) WiFi模塊連接外網服務器的設置方法:http://www.0575400.com/Faq/64.html
(3) WiFi高性能系列模塊加入普通路由器的網絡設置方法:http://www.0575400.com/Faq/76.html
