　　什么是RS232協議?

　　RS232協議是一種流行的串行接口，用于將計算機連接到諸如串口服務器之類的聯網設備。我們將了解用于實現RS232的串口引腳以及有關該協議的一些其他參考信息。

　　RS232協議使用不同于標準5V的信號電平傳輸電線數據，以最大程度地減少信號干擾。它以恒定速率執行異步傳輸，該速率與起始脈沖信號的電平同步。最長20米的距離是使用RS232接口進行可靠數據傳輸?shù)臉O限。

　　RS232代表什么?

　　數據傳輸標準是由電子工業協會(EIA)制定的。前綴RS表示推薦標準，所有EIA標準均以這些字符開頭。RS232的正式規范是它是一個使用串行二進制數據交換在DTE和DCE設備之間進行通信的接口。DTE是數據終端設備的縮寫，而DCE代表數據通信設備。這兩種設備的基本示例將計算機定義為DTE設備，而串口服務器充當了DCE的角色。

　　串行通信通過在DTE和DCE之間傳輸串行數據來實現。例如，計算機(DTE)可能會將二進制數據“ 11011101”串行發送到串口服務器(DCE)，然后串口服務器通過將“ 11010101”發送回DTE設備進行答復。

　　RS232協議在指定的操作模式、電氣標準、位的數量和電壓電平傳送DTE和DCE之間數據時被使用。

　　串口服務器--串口通信設備

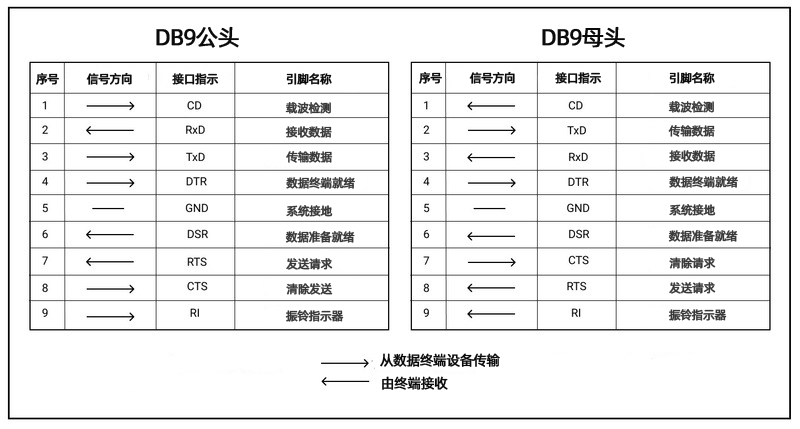

　　串口通信設備使用9或25針D型連接器進行電纜連接。它們通常被指定為DB-9或DB-25，其編號用于區分引腳數。各種制造商的名稱可能會替換規范中的DB。插頭包含插座和插針，每個插針都有編號和標記。串行引腳分配圖如下所示。

　　RS232協議使用9針串行端口，該端口可以具有公接頭或母接頭。該協議的最新版本稱為RS232C。

　　RS232C保留了RS232的功能，但使用25針而不是9針的串行引腳。無論使用DB9串行引腳輸出還是25引腳連接，僅需三個引腳即可連接終端設備。

　　COM端口引腳排列和配置

　　RS232使用DB9或DB25的串行引腳分配來管理DTE和DCE之間的通信流。這些D-sub連接器可以以RS232母頭插針或DB25或DB9母頭插針端接。9或25串行連接器引腳排列中的每個引腳都有其自己獨特的功能。您還可以了解RS485引腳排列。

　　功能說明：

　　除了定義電氣特性外，RS232還指定用于串行電纜引出線和串行端口的信號。這些規格中包括計時信號和接地等熟悉的項目。

　　以下是RS232 COM端口引腳分配中使用的信號列表：

　　保護性接地：此信號連接到金屬連接器的機箱接地。

　　公共接地：所有控制信號的零參考電壓電平。

　　TxD(傳輸引腳)：將數據從DTE傳輸?shù)紻CE。

　　RxD(接收引腳)：將數據從DCE發送到DTE。

　　DTR(數據終端就緒)：DTE準備接受請求。

　　DCD(數據載波檢測)：DCE從位于遠程位置的DTE接受載波。

　　DSR(數據集就緒)：DCE準備發送和接收信息。

　　RI(振鈴指示器)：檢測電話線上的來電鈴聲。

　　RTS(發送請求)：DCE的DTE調用以發送數據。

　　RTR(準備接收)：DTE已做好準備以接收來自DCE的數據。

　　CTS(清除發送)：DCE處于就緒狀態，可以接受來自DTE的數據。

　　這些信號是主要的RS232信號，但是協議也允許次要信號。它們包括輔助DTE，RTS，DCD，TxD和RxD。輔助信號用于可選地連接DTE和DCE設備。

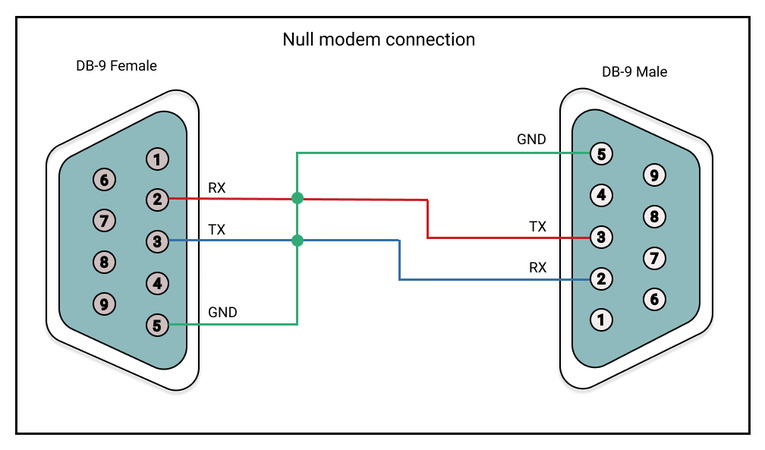

　　RS232空串口聯網轉換器連接

　　串口服務器使DTE和DCE設備之間可以進行串行通信。RS232空串口聯網轉換器引出線將公連接器的Tx引腳與RS232母頭上的Rx引腳以及Rx公頭的引腳連接到母頭的Tx引腳。

　　使用RS232協議，您可以使用零串口連接線連接兩臺沒有串口聯網轉換器的計算機。這突出了RS232協議的原始用途之一，該協議的開發目的是使電傳打字機通過其串口服務器相互通信。

　　直通電纜

　　RS-232電纜的另一種類型是直通電纜。它是一對一的連接器，它傳輸一個設備的引腳，該引腳連接到另一設備的傳輸引腳，一個設備的接收器引腳連接到另一設備的接收器引腳。

　　原因是，RS232信號傳播的距離更長。而且，它具有更好的抗噪性。事實證明，它在連接計算機和串口服務器的不同制造商之間兼容。
