靜態存儲器 SRAM即Static random access memory，它是一種具有靜止存取功能的內存，不需要刷新電路即能保存它內部存儲的數據。ATmega8515單片機內部含有512字節的SRAM,應該說可以滿足一般的應用了，但是如果要存儲大量的數據，就有點麻煩了，比如存儲圖像，或處理從網絡傳過的的數據或多路傳感器采集過的數據等，都要有個臨時的地方來存儲，而內部的又不夠用，所以只有加外部的了。今天懶貓就學習一下外部的SRAM,而ATmega8515提供了三總線（CA-控制總線，AB-地址總線，DB數據總線）用以擴展外部內存或接口，所以操作起來非常方便。

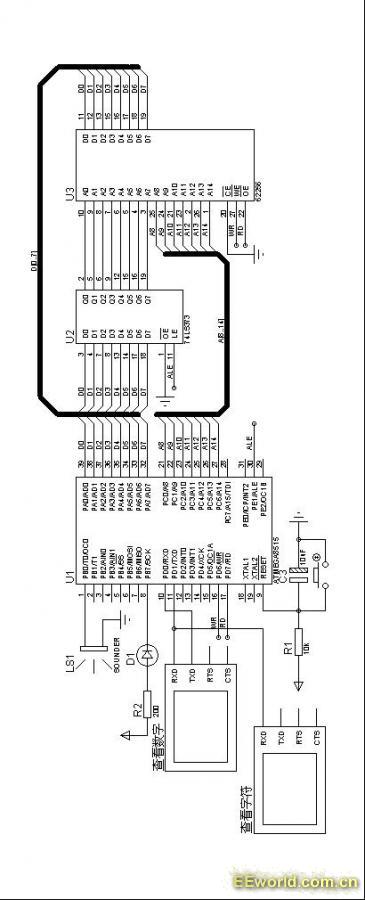

     今天測試電路中采用的SRAM是HM62256B芯片，它是一個8位32KB容量的靜態存儲器芯片。具體的芯片資料你可以參看62256的datasheet,如果你沒有應用外部擴展總線，寫程序時注意它的讀寫時序。電路中74LS373做為地址鎖存器連接在PA口，它的鎖存全能腳LE（Latch Enable）連接在單片機的ALE(Address Latch Enable 地址鎖存使能)。單片機的讀寫控制引腳RD、WR與62256的OE（Output Enable,輸出使能）、WE(Write Enable,寫使能)連接，負責地址的鎖存及讀寫操作。這次測試的電路功能主要有向62256中寫入250個數據，然后從62256中讀出這250個數據，并發送的模擬終端顯示出來，具體的電路原理圖參看文檔的最后面。

    關于軟件方面，涉及到單片機內部的寄存器主要有MCU控制寄存器MCUCR、外部MCU控制寄存器EMCUCR及特殊功能IO寄存器SFIOR。關于這些寄存器的功能，可以參考ATmega8515的數據手冊，上面有詳細的介紹。

     好了，下面貼出程序

一、main.h 里面主要是一些頭文件的包含、一些宏定義及串口的一些程序
[code="CPP"]
/**************************************************************************

//文件名稱：main.h

//功 能：初始化單片機

//作 者：懶貓愛飛

//建立日期：2010.11.05

//備 注：MCU-ATmega8515 開發環境-winavr100110 Crystal-8MHz

**************************************************************************/

#ifndef _MAIN_H_

#define _MAIN_H_

#include <avr/io.h>
#include <inttypes.h> //關于數據類型的一些定義
#include <stdint.h> //同樣是一些數據類型的定義
#include <avr/interrupt.h>
#include <util/delay.h>
#include <avr/eeprom.h>
#include <stdlib.h>


#define F_CPU 8000000UL //8M晶振



#define Beep_Ring() PORTB ^= _BV(PB0) //Buzzer 連接在B端口的第1腳



#define LED_ON() PORTB &= ~_BV(PB7) //點亮LED燈

#define LED_OFF() PORTB |= _BV(PB7) //熄滅LED燈

/*************************************************************************

//函數名稱：void port_init(void)

//功 能：端口初始化

//入口參數：NULL

//出口參數：NULL

//備 注：NULL

**************************************************************************/

void port_init(void)

{

DDRB = 0x81; //PB0--Buzzer,PB7--Led

PORTB = 0x80; //關閉蜂鳴器與LED燈

}



/*************************************************************************

//函數名稱：void Beep_Play(void)

//功 能：蜂鳴器蜂鳴程序

//入口參數：NULL

//出口參數：NULL

//備 注：NULL

**************************************************************************/

void Beep_Play(void)

{

int8_t cunt = 0;

for(cunt=0; cunt<50; cunt++)

{

Beep_Ring(); //連續響50次

_delay_ms(1);

}

}



/**************************************************************************

//函數名稱：void usart_init(void)

//功 能：串口初始化

//入口參數：NULL

//出口參數：NULL

//備 注：NULL

**************************************************************************/

void usart_init(void)

{

UCSRB |= _BV(TXEN); //發送使能

UCSRC |= _BV(URSEL)|_BV(UCSZ1)|_BV(UCSZ0); //82位數據位，1位停止位

//波特率設置為9600 用8M的晶振會有0.2%的誤差

//想精確一點可以改變波特或晶振，9600時用11.0592精度最高

UBRRL = (F_CPU/9600/16-1)%256;

UBRRH = (F_CPU/9600/16-1)/256;

}



/*************************************************************************

//函數名稱：void send_char(uint8_t c)

//功 能：發送一個字符

//入口參數：c

//出口參數：NULL

//備 注：NULL

**************************************************************************/

void send_char(uint8_t c)
{
if(c == '\n')
{
send_char('\r');
}
UDR = c;
while(!(UCSRA & _BV(UDRE))); //等待發送完畢
}



/*************************************************************************

//函數名稱：void send_str(uint8_t *s)

//功 能：發送字符串

//入口參數：*s

//出口參數：NULL

//備 注：NULL

**************************************************************************/
void send_str(uint8_t *s)
{
while(*s)
{
send_char(*s++);
}
}
#endif
[/code]

二、main.c 主要的處理程序

[code="CPP"]
/******************************************************************************

//文件名稱：main.c

//功 能：學習使用單片機外部擴展的內存

//作 者：懶貓愛飛

//建立日期：2010.11.05

//備 注：MCU-ATmega8515 開發環境-winavr100110 Crystal-8MHz

******************************************************************************/

#include "main.h"



//定義外部地址，因為62256有15位地址線

#define EXTERN_ADDR (volatile uint8_t*)0x8000



/******************************************************************************

//函數名稱：int main(void)

//功 能：主函數

//入口參數：NULL

//出口參數：NULL

//備 注：NULL

******************************************************************************/

int main(void)

{

uint8_t i;

uint8_t extern_data = 0;



port_init();

usart_init();



MCUCR |= 0x80;



LED_ON();

Beep_Play(); //寫操作開始



for(i=0;i<250; i++)

{

*(EXTERN_ADDR+i) = i;

}



//MCUCR = 0;

//LED_OFF();



//雙顯示字符雙顯示數字，貌似模擬終端上顯示效果不太好-,-

//send_str("Send the data to the visual terminal:\n");

//send_str ("Please watch the visual terminal II \n");



//把寫入的數據發送到模擬終端顯示出來

for(i=0; i<250; i++)

{
extern_data = *(EXTERN_ADDR+i);
send_char(extern_data);
}

LED_OFF(); //發送完畢，燈關閉
Beep_Play(); //讀寫操作結束

while(1);

return 0;
}

[/code]

因為使用了擴展總線的功能 ，所以程序不是太難，如果你想復雜一點，可以不用外部擴展總線功能，自己重新連線。
