WIFI模塊如何進行硬件測試
2016-10-24

　　WIFI模塊如何進行硬件測試

　　為了測試串口到WIFI網絡的通訊轉換，將WIFI模塊的串口與計算機連接，WIFI網絡也和計算機建立鏈接。由于需要同時具有WIFI和串口的特殊要求，這里采用臺式機加WIFI網卡的形式測試，臺式機自帶串口。硬件環境如下圖

WIFI模塊如何進行硬件測試

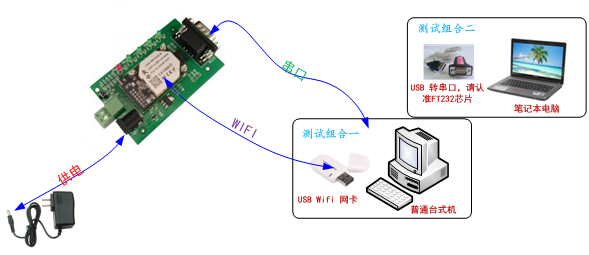

　　圖1 硬件連接示意圖

　　關于串口的連接，模塊的引腳引出為3.3V TTL電平，不能直接和計算機連接，需要帶底板或者用戶有TTL轉RS232的轉接線再連到計算機上，為了方便用戶測試使用，我們提供了USR-WIFI232-A/B/C評估板供用戶選擇使用。

　　WIFI模塊測試網絡連接

　　下面以USR-WIFI232-A模塊示例，其他模塊均相同。打開無線網絡連接，搜索網絡，如下圖的“USR-WIFI232-A/B_xxxx”(A/B視具體的模塊而定，xxxx是MAC地址后四位)即是模塊的默認網絡名稱(SSID)。

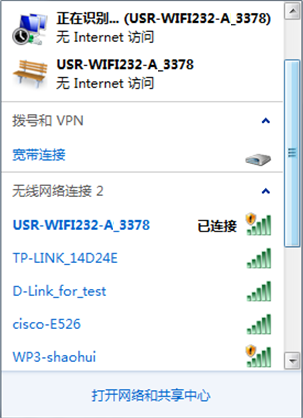

WIFI模塊的無線網絡SSID搜索

　　圖2 無線網絡SSID搜索

　　加入網絡，選擇自動獲取IP，WIFI模塊支持DHCP Server功能并默認開啟。

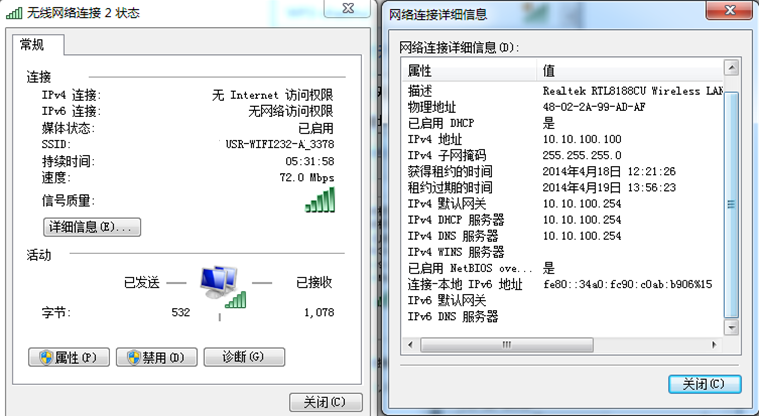

WIFI模塊無線網絡連接

　　圖3 無線網絡連接示意

　　此時WIFI模塊評估板的Link指示燈亮起，測試成功。
