DTU連接組態王軟件,主要用于遠程控制，遠程虛擬串口通信等。以有人的USR-GPRS-730為例， DTU 設備與組態王可以通過以下步驟進行配置。
第一，組態王配置。新建一個測試工程，選擇COM口，新建IO設備。

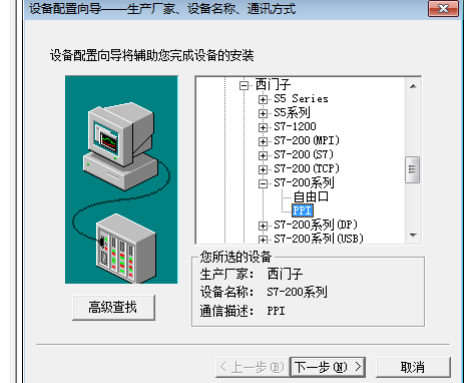

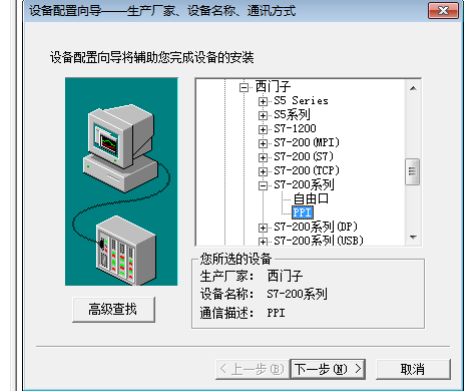

1.再設備內選擇西門子s7-200,接口選擇PPI,同時可以給設備自定義命名。

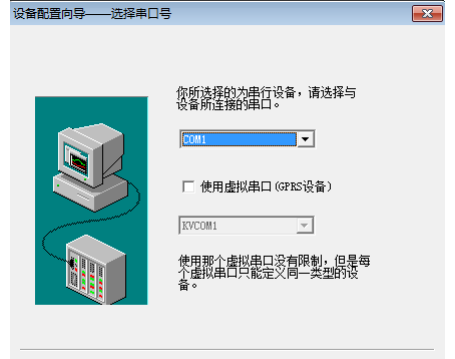

2.選擇COM口，需要與后面設置的虛擬串口一致。

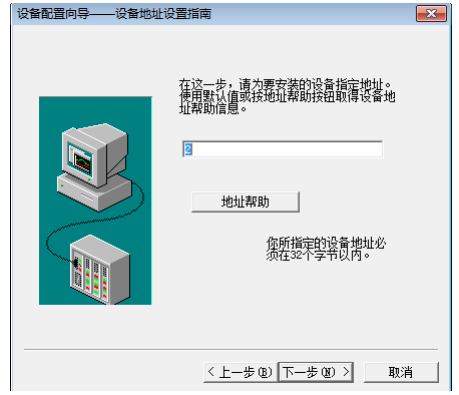

3.設置地址，s7-200默認是2

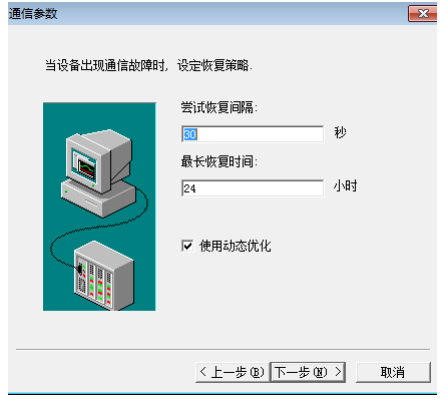

4.設置默認參數，按默認通信參數設置就可以

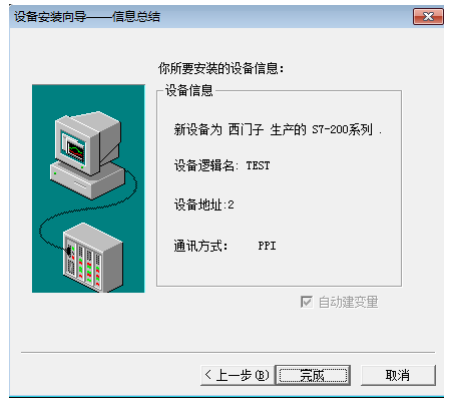

5.點擊完成后就成功添加了一個命令為TEST的IO設備
第二，定義變量。再數據庫-數字詞典添加變量。

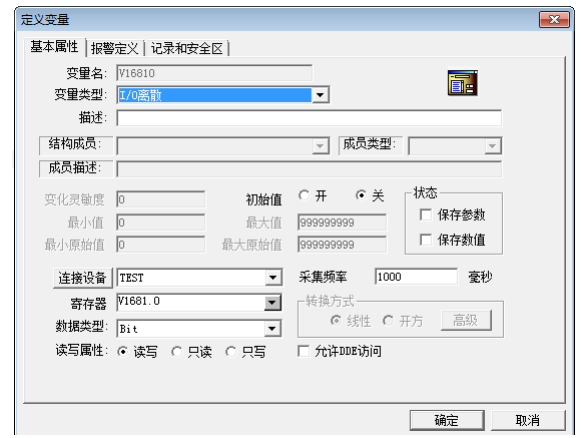

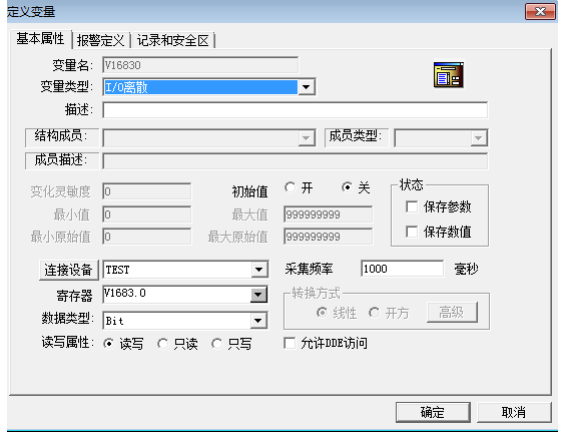

1.添加V16830，變量類型為離散，數據類型為Bit。
2.新增V1681.0，變量類型為離散，數據類型為Bit。

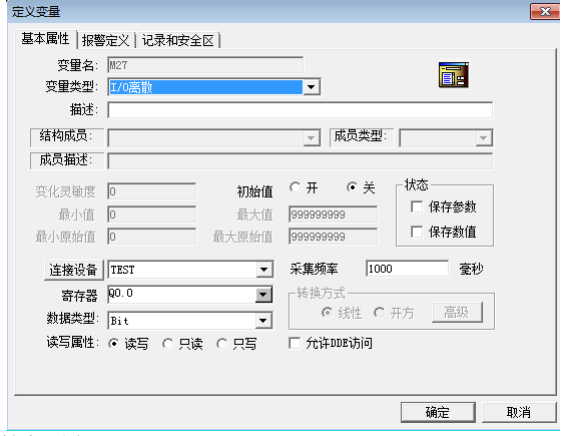

3.新增變量M27，變量類型為離散，數據類型為Bit
第三，新建組態王畫面

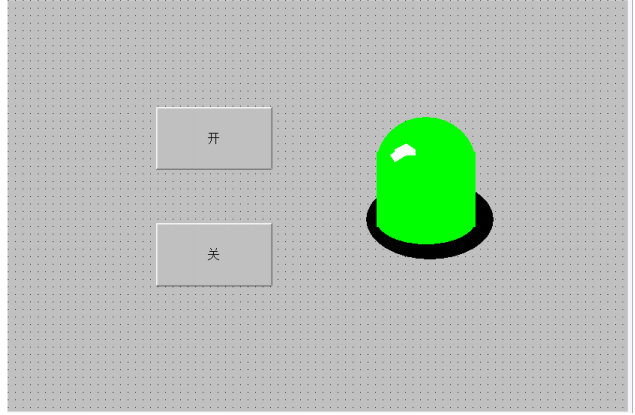

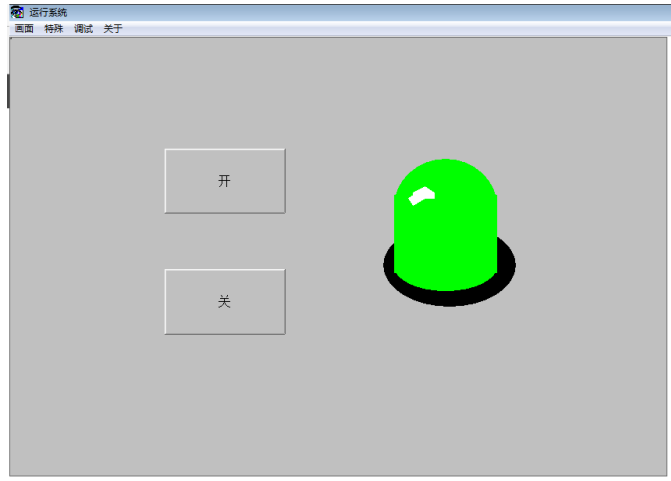

1.新建畫面1，添加指示燈和開關按鈕。

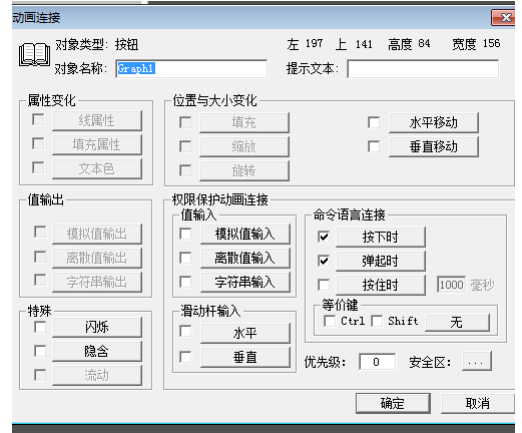

2.定義按鈕屬性。
第四，透傳云設置。

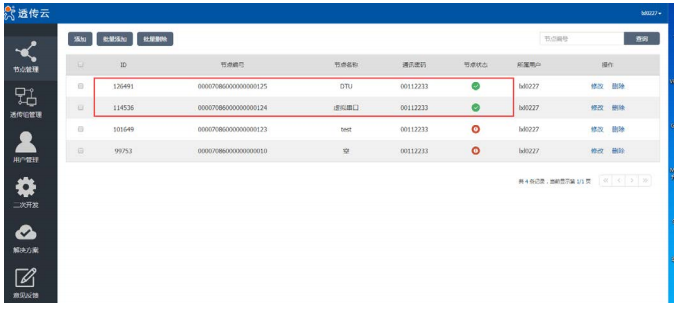

1.新增節點設備
2.建立透傳組
第五，DTU設置。
1打開設置軟件，串口和波特率設置與DTU一致，進入配置后，如下：
第六，虛擬串口設置

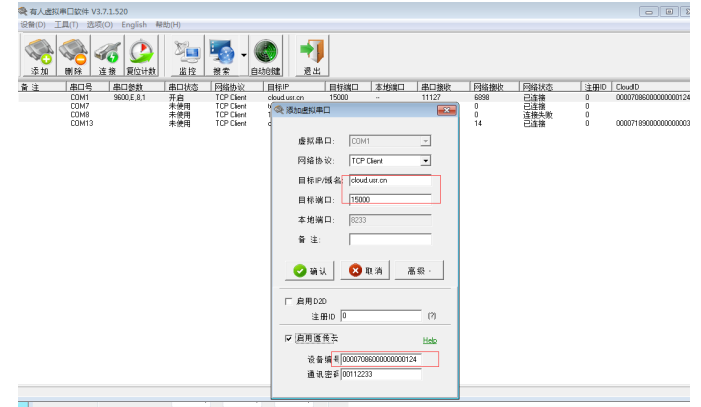

打開虛擬串口，新建一個COM口，需要與組態王內設置一致。
第七，通過組態王發送數據至PLC，監控PLC狀態，變綠為正常工作。
