USR-TCP232-ED2 HTTPD POST模式測試案例

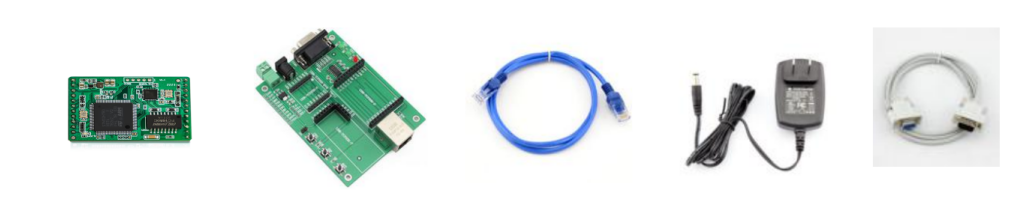

一．硬件準備

1. USR-TCP232-EVB 測試底板一塊

（評估底板的產品鏈接：http://www.0575400.com/Product/67.html ）

2. USR-TCP232-ED2 一個

3. 網線一根

4. DC5V 1A 電源一個

5. 串口線一個

6. 電腦一臺

二、硬件連接

將 ED2(USR-TCP232-ED2，簡稱 ED2，下同)接到評估板上，將評估板的串口通過串口線（或USB 轉串口線）與計算機相連接，用網線將 ED2 的網口和 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給ED2 評估板供電.

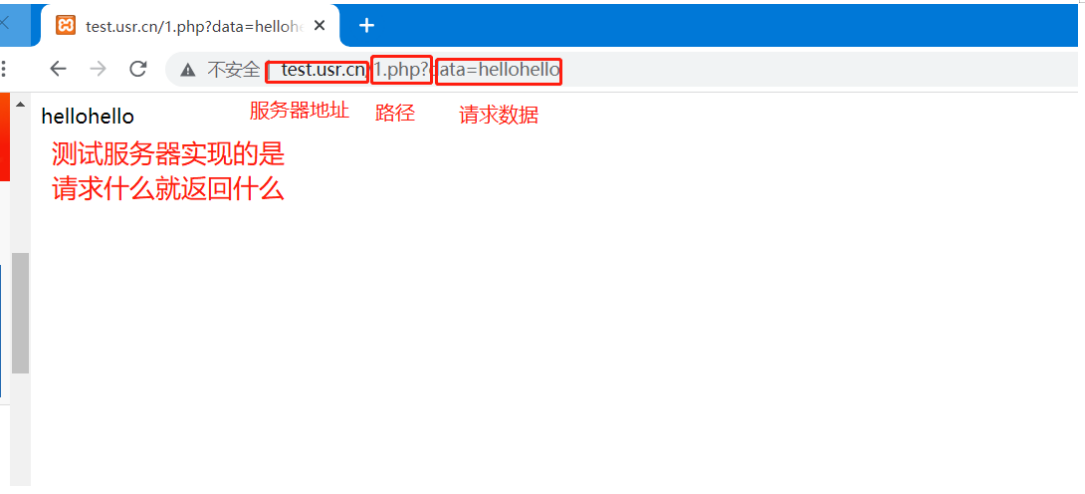

三、網頁服務器測試。在網頁上輸入網頁服務器的地址、路徑和請求數據（下圖 以我們測試服務器為例）

四、模塊設置參數(本說明文檔使用為有人測試服務器)

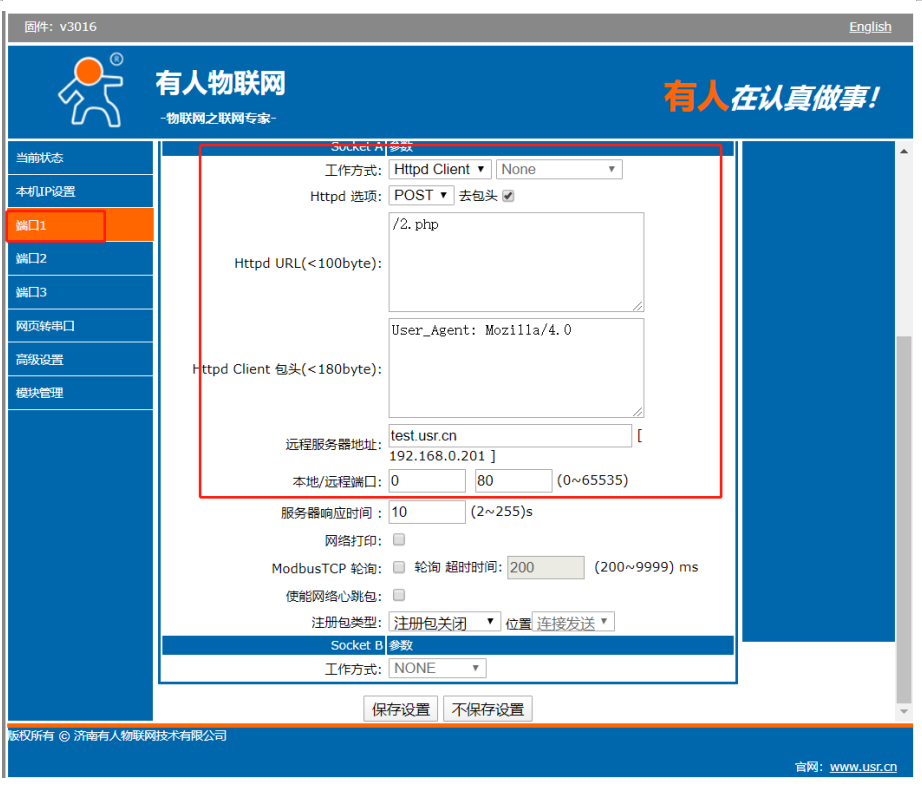

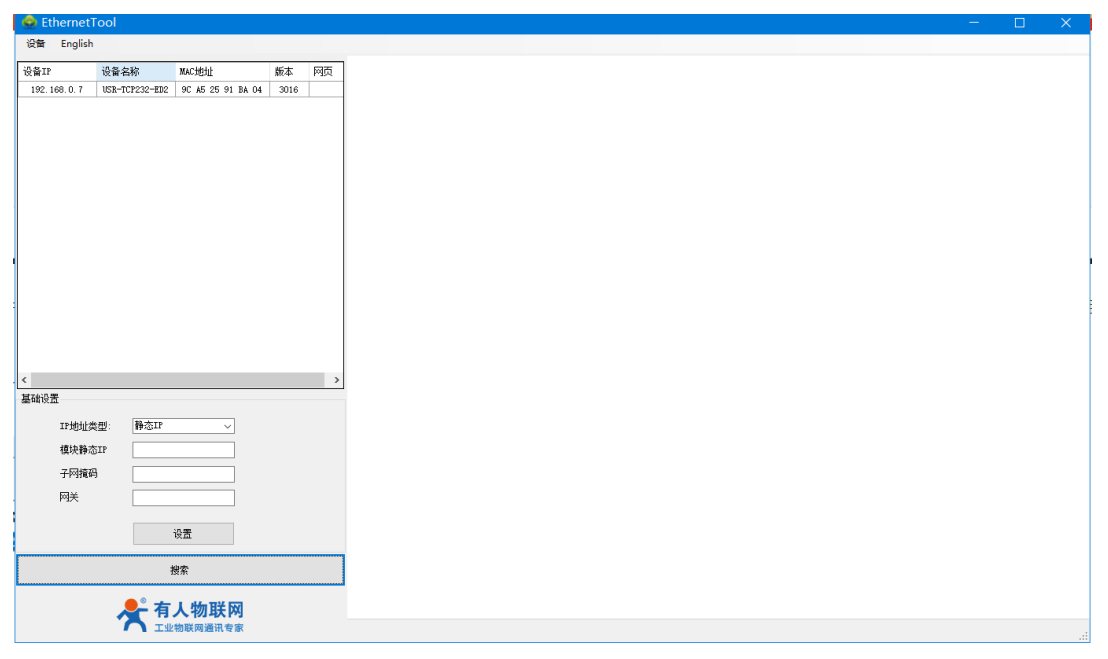

1、設置參數：打開設置軟件，模塊設置為Httpd Client模式

2、請求方式POST，URL為/2.php

3、設置服務器地址test.usr.cn，端口80，

4、設置并保存所有參數，重啟模塊。

注意：

1. 通過網頁將 ED2 設置為 Httpd Client 模式，并設置相應的目標端口號和目標 IP/域名

2. 通過網頁設置 Httpd 請求方式以及請求數據包的 URL 和包頭信息。

3. 服務器恢復信息的包頭是否去掉也可通過網頁設置。

4. 設置完成點擊保存設置，然后重啟 ED2 生效。

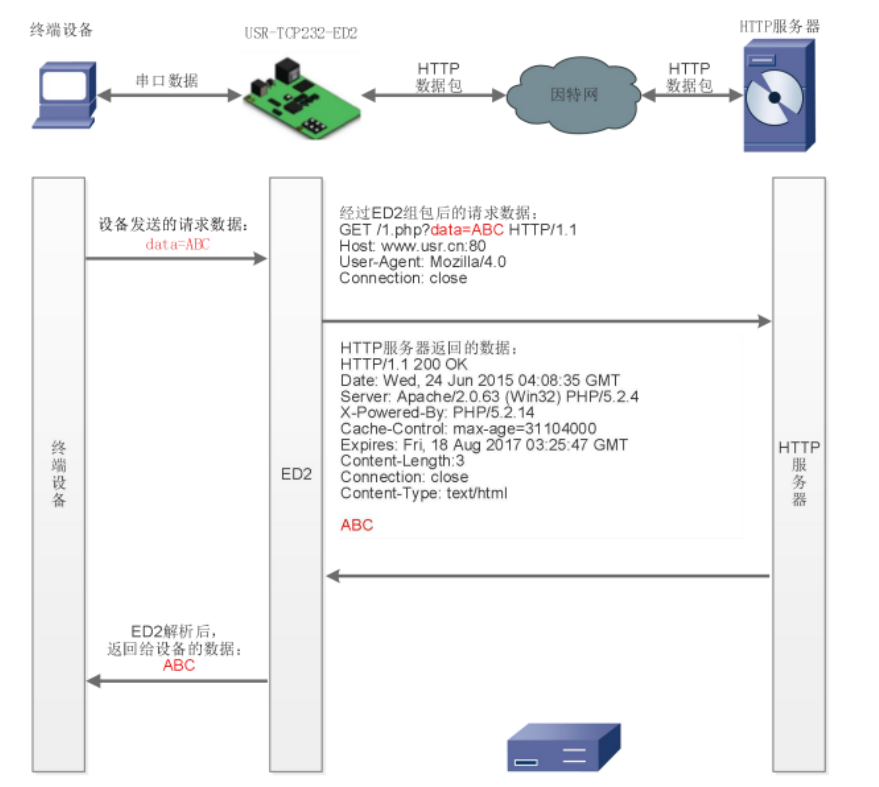

5. 打開串口發送數據，然后串口的數據就提交到你的網頁服務器上了，同時串口也會收到服務器回復的信息。6. 發送請求的具體信息可以參考“Httpd Client 模式說明”圖示，如下圖：

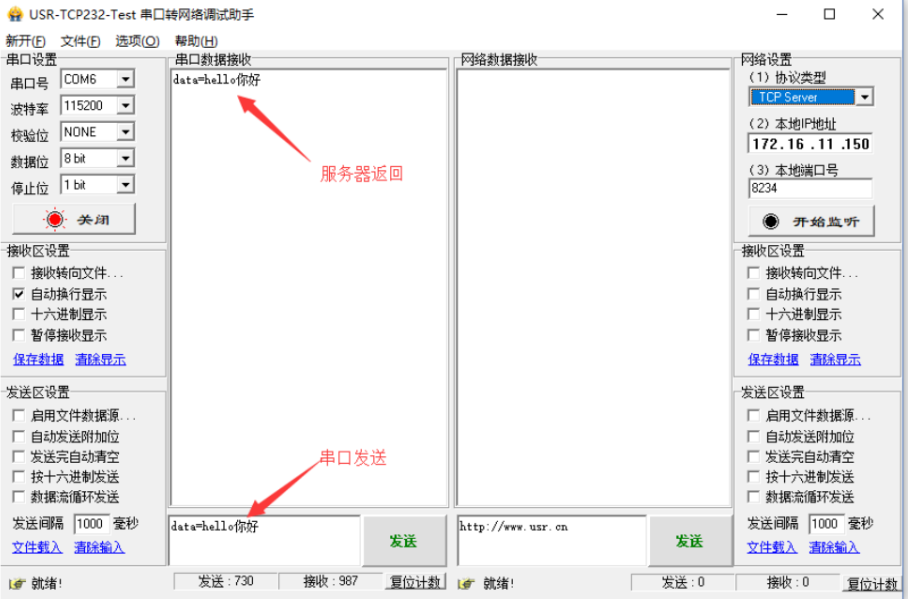

 測試結果如圖所示：

發送data=hello你好，返回數據：data=hello你好
