USR-TCP232-ED2連接有人云和虛擬串口通信
一、資料下載：
USR-TCP232-ED2的說明書：http://www.0575400.com/Download/493.html
USR-TCP232-ED2的產品使用手冊：http://www.0575400.com/Download/686.html
USR-TCP232-ED2的AT指令集：http://www.0575400.com/Download/494.html
USR-TCP232-ED2的H7系列設置軟件：http://www.0575400.com/Download/383.html
USR-TCP232-ED2的串口網絡調試工具：http://www.0575400.com/Download/27.html
虛擬串口：
二、數據流向
串口終端設備-----ED2----有人云------虛擬串口（PC）
三、設置步驟：

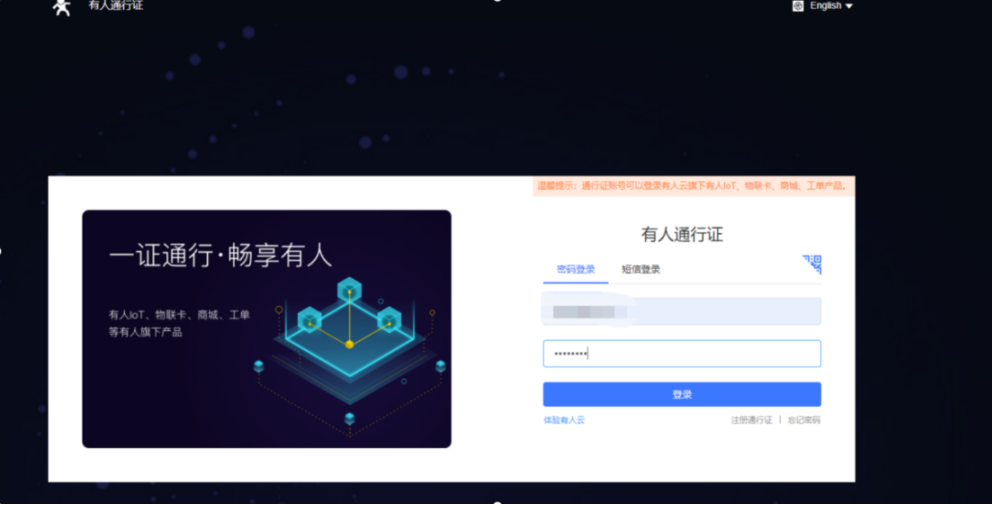

1.登錄有人云(如果沒有賬號先申請通信證)
有人云入口：http://cloud.usr.cn/

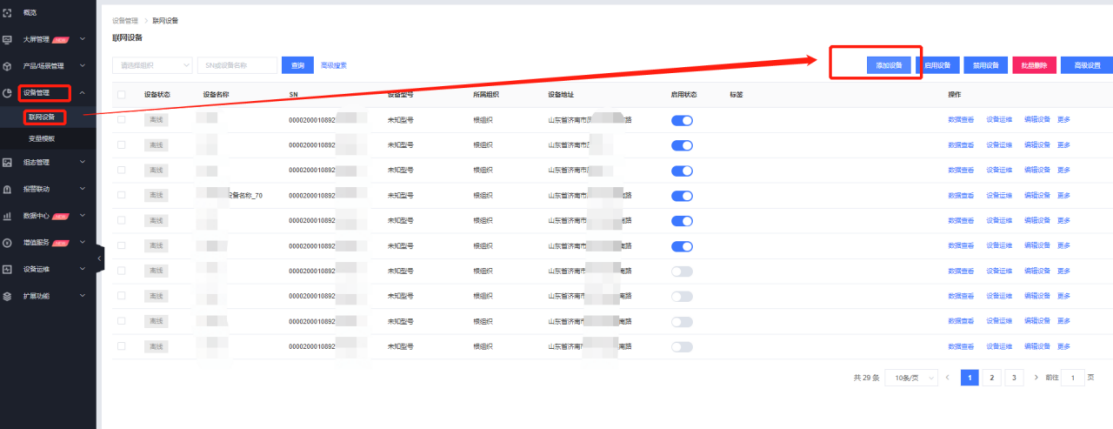

2.點擊“設備管理”----“聯網設備”------“添加設備”

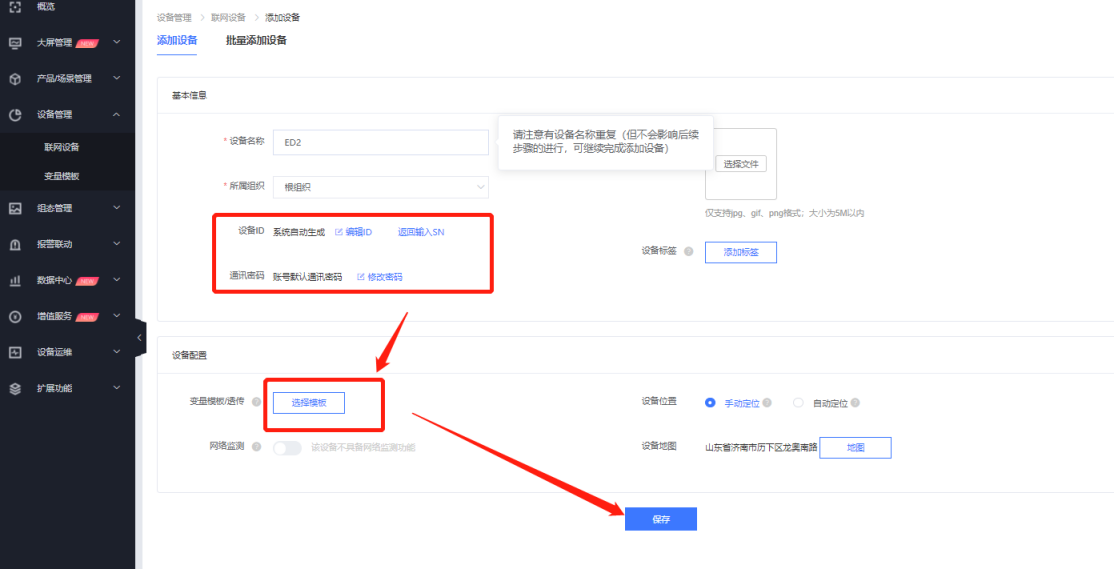

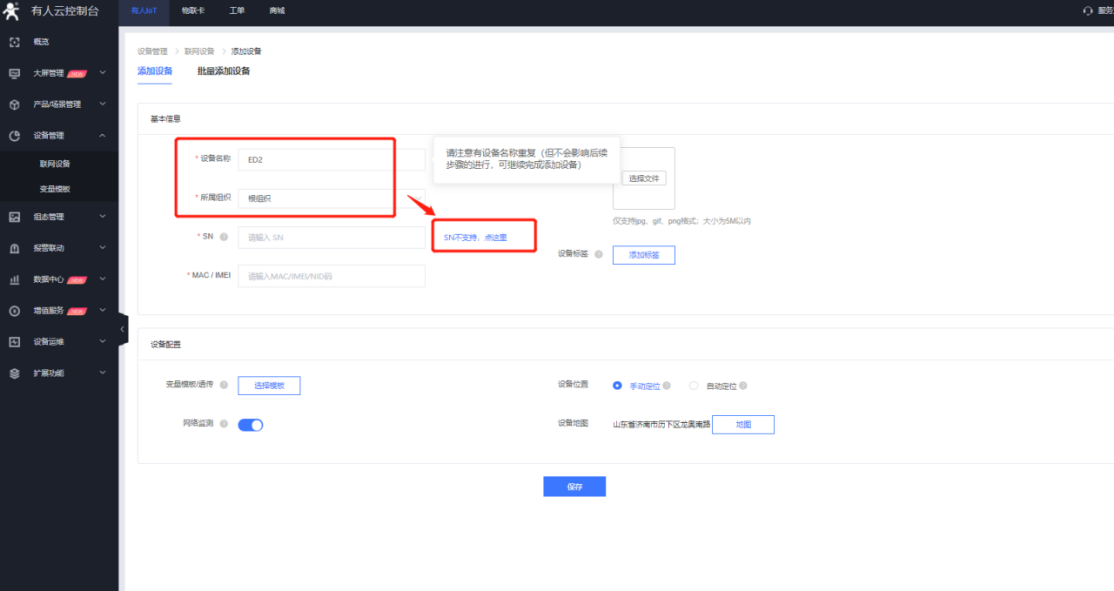

3.添加ED2模塊:填寫完設備名稱，所屬組織后，點擊“SN不支持，點這里”

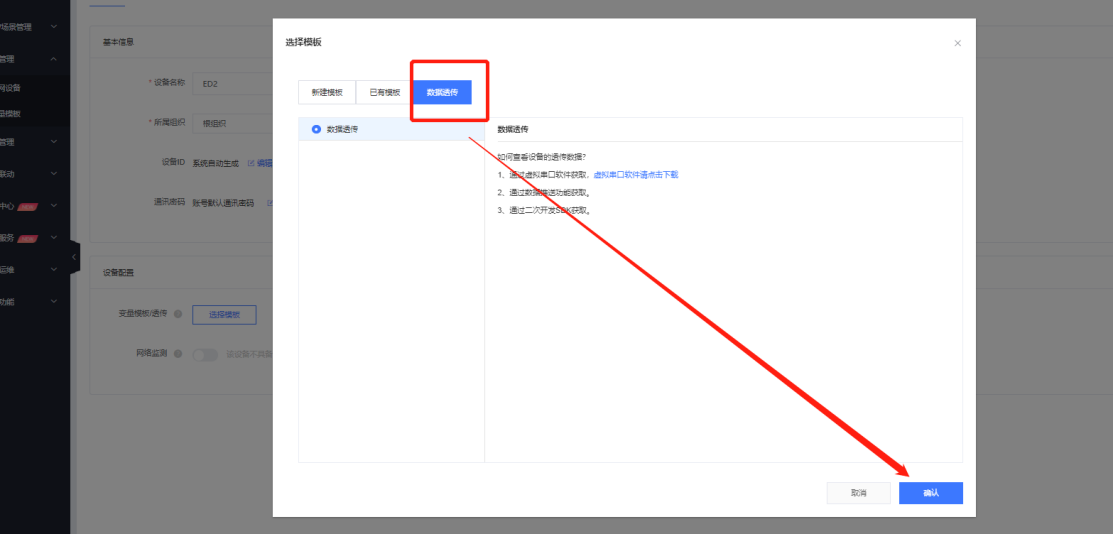

4、添加模板
添加模板—選擇“數據透傳”模板，點擊“確認”

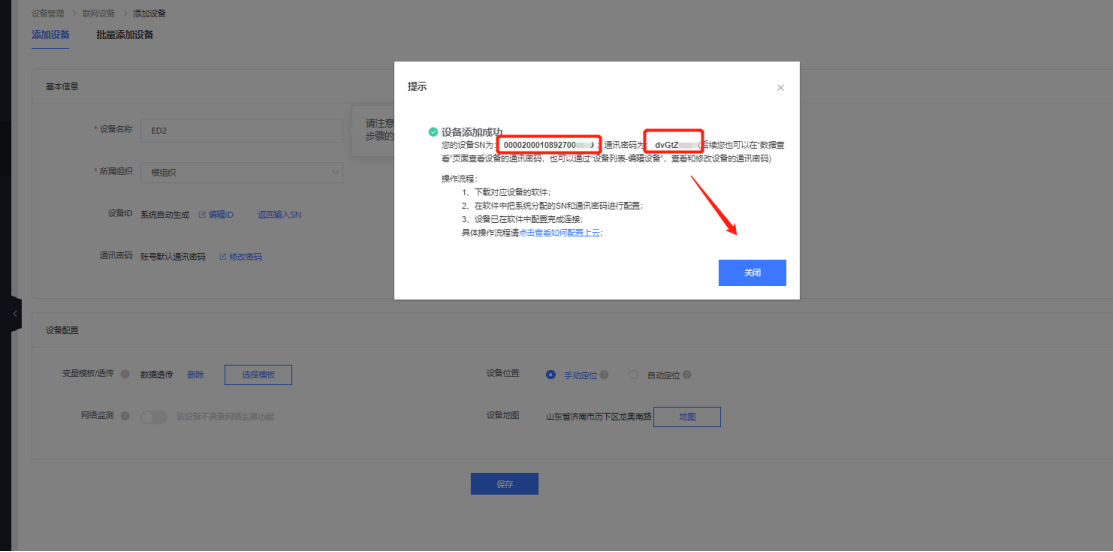

注：確認以后，系統會生成設備編號和通訊密碼，這個編號和密碼之后會在設置軟件里用到。（也可以點擊設備查看編號和密碼）

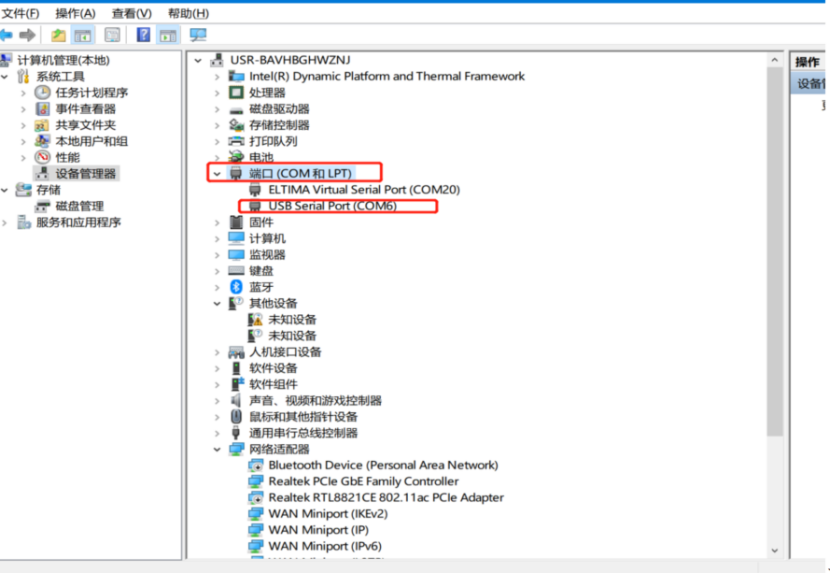

1、云平臺配置完成后，接下來配置設備相關參數。準備一根USB轉232串口線，插在電腦上識別到的COM口在電腦設備管理器查看。
a.如果您使用232串口線的話，您需要注意線序：TX RX交叉接線，GND不能忘。如果插在電腦上設備管理器--端口處識別不到COM口，您就下載一個驅動精靈或者驅動大師進行驅動的修復
b.如果您使用485串口線的話，您需要注意線序：A-A B-B。如果插在您的電腦上設備管理器--端口處設別不到COM口，您就在官網下載一個485驅動，下載下來成功安裝就可以了
2、下載并打開H7系列配置軟件：
硬件連接方式： ED2----路由器/交換機----PC （ED2網口需要連接到能上外網的路由器上）

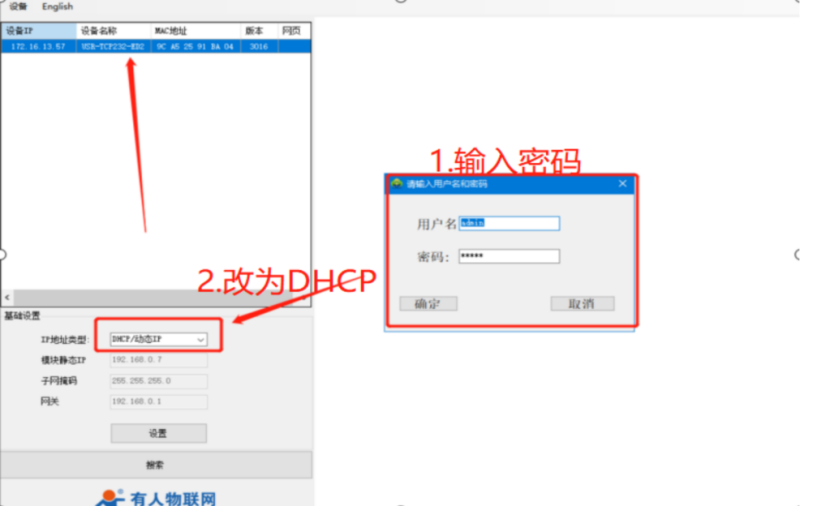

將IP地址獲取方式從靜態 IP改為DHCP，保存設置，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換

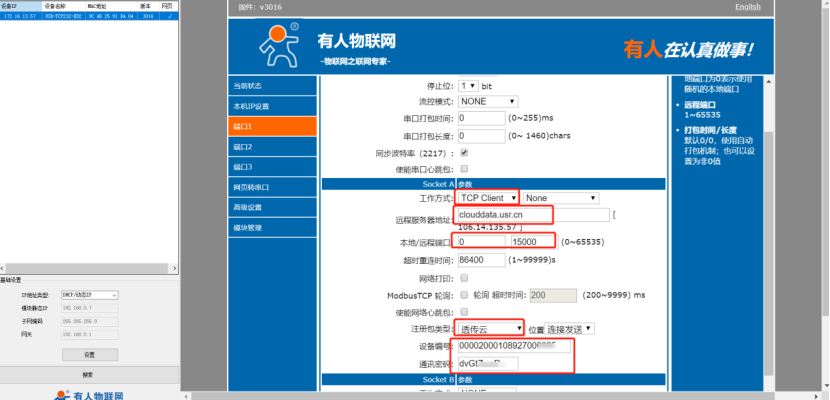

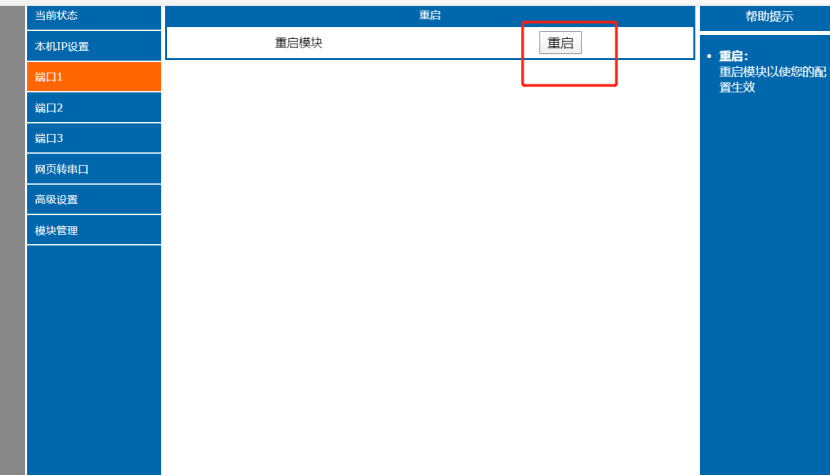

3、工作模式選擇網絡透傳模式，服務器A填寫云平臺的IP和端口：clouddata.usr.cn，15000并且啟用注冊包，注冊包發送方式選擇為連續發送，注冊類型選擇有人云，設備編號和密碼在云平臺設備列表查看具體設備SN和密碼，填寫無誤后點擊保存參數，并重啟設備。

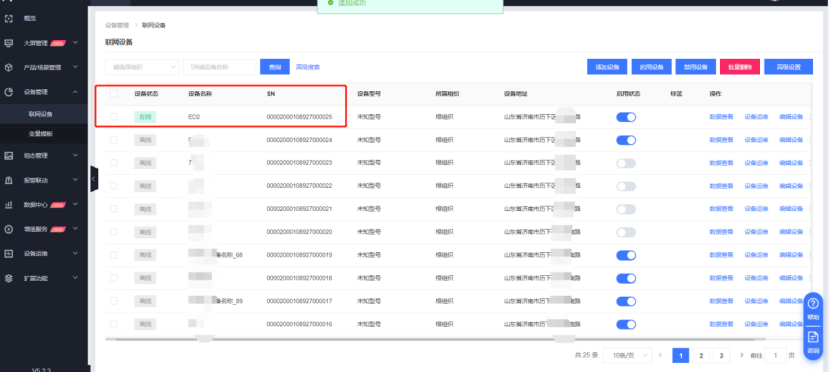

設置完成之后，可以看到設備在云端上線。

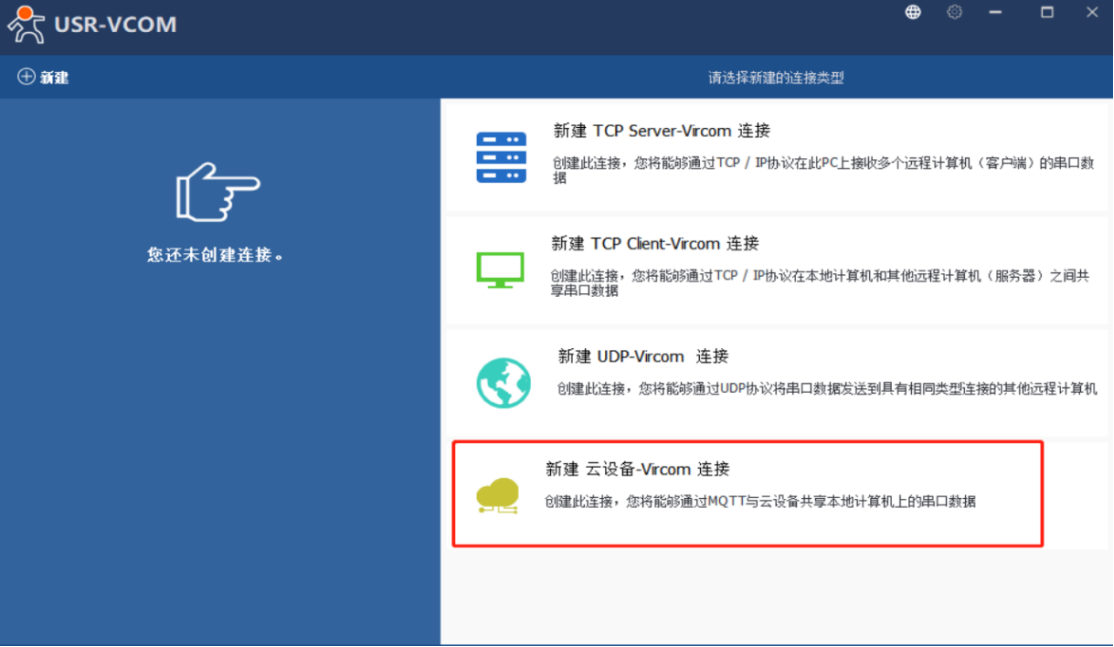

4.打開虛擬串口軟件，點擊第四個“新建云設備-Vircom連接”

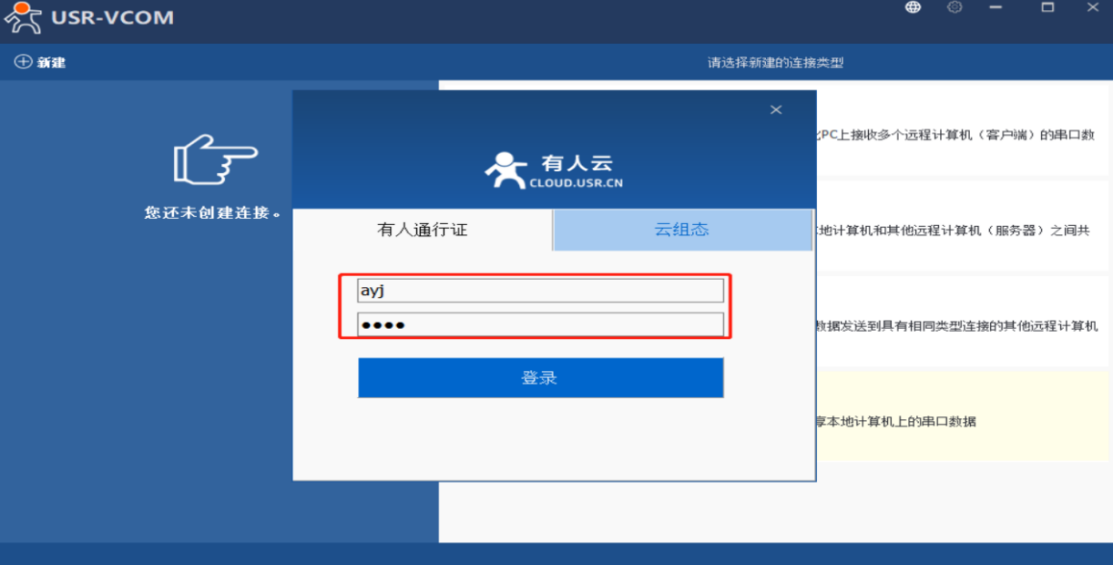

5.輸入有人云的賬號密碼，登錄有人云

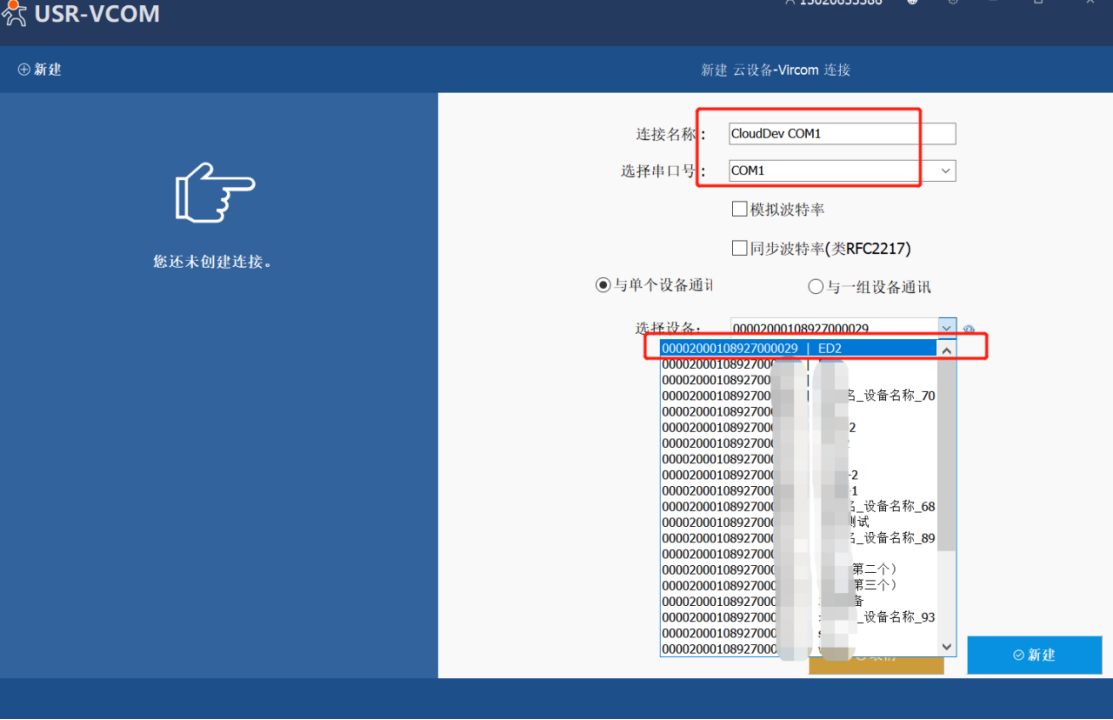

6.自定義選擇虛擬串口號，綁定云端ED2的設備ID，點擊新建

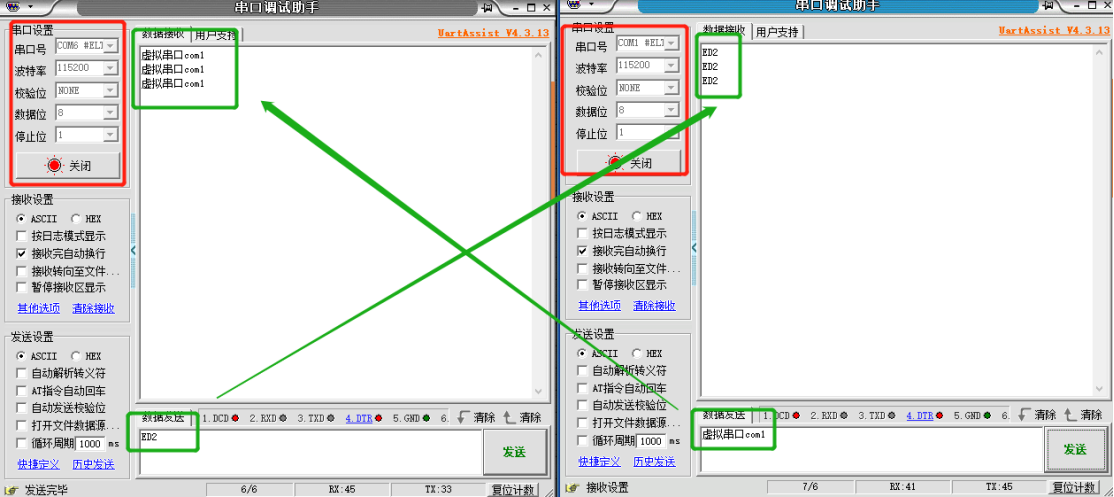

7.數據傳輸測試，打開兩個串口調試助手軟件，選擇正確的串口以及串口參數，分別打開設備插在電腦上識別到的COM口和創建的虛擬串口，具體數據測試截圖如下：
-20250623144437.png)
